网络连接情况的调试思路：从实践中理解ICMP协议

ABSTRACT:

网络连接问题在后台开发中最常见的问题之一。本文总结了定位网络连接问题的思路及常用工具 ping和traceroute（traceroute是Linux命令，在windows中是tracert），并从ICMP网络协议的角度来解释 ping和traceroute的实现原理。假如学有余力的读者，还可以看看扩展部分，一起来钻一下牛角尖：“机器通不通”这个描述到底准不准确？


阅读本文大概需要15min。

0. 问题描述

在一个比较大的网络中，如果两台机器不通，你知道应该用什么方式调试吗？
比如，两台机器均以开机，并且都连接上了网络，但是一台机器调用另一台机器的服务时，发现出现了较大的时延, 我们第一反应是，机器A与机器B不通？那么，我们应该如何排查问题呢？

1. 背景知识：ICMP协议

ICMP全称Internet Control Message Protocol，就是互联网控制协议。
ICMP是封装在IP包里面的。


ICMP报文有很多类型，不同的类型有不同的Message type。最常用的类型如下：

2. 排查思路

为方便演示，我先采用处于不同局域网的两台机器为例进行讲解。
假设local host的IP地址为219.223.192.155，remote host的IP地址为219.223.220.20。
目前，两台机器均已经开机并且连上网。

2.1 ping

「ping」是用来探测两台机器是否可达的命令，是确认网络连接情况最常用的命令。

现在，local host来ping remote host:

可以看到，local host能够ping通remote host，说明两台机器是可达的。


那么，ping不通的话，local host会收不到任何response:

图中虽然显示了google的“IP地址”，但是这个IP地址可能是国内ISP DNS解析出来的一个虚拟IP地址。（GFW拦截原理概析）

ping不通可能是由以下原因导致的：

1. 网络本身存在物理因素故障。比如，本地DNS故障，路由器故障。
2. 该ip地址/域名可能不正确或无法使用。比如，GFW会为一些网站解析成一个虚拟的IP地址
3. 路由表有问题
4. ping请求被防火墙阻止。比如，通过iptables drop掉所有的ICMP request

所以，ping不通remote host，但是remote host仍然有可能正常工作。

ping实现原理

ping 是基于 ICMP 协议工作的，利用了ICMP中的查询报文，即，主动请求Echo request（Message Type = 8），主动请求的应答Echo reply（Message Type = 0）


那么，ping的过程如下：

1. ping 命令执行的时候，源主机首先会构建 ICMP 请求数据包，ICMP 数据包内包含多个字段。最重要的是两个，第一个是类型字段（Message type），对于请求数据包而言该字段为 8；另外一个是顺序号（Seq.num），主要用于区分连续 ping 的时候发出的多个数据包。每发出一个请求数据包，顺序号会自动加 1。为了能够计算往返时间 RTT，它会在报文的数据部分插入发送时间。
2. ICMP协议把这个数据包交给IP层构建一个IP数据包，MAC再把这个IP数据包加入MAC头构建一个数据帧，传送给目的主机。
3. 当目的主机收到了这个数据帧，会构建一个ICMP应答包，应答数据包的类型字段为0，顺序号为接收到的请求数据包中的顺序号，然后再发送出去给主机 A。
4. 在规定的时候间内，源主机如果没有接到 ICMP 的应答包，则说明目标主机不可达；如果接收到了 ICMP 应答包，则说明目标主机可达。此时，源主机会检查，用当前时刻减去该数据包最初从源主机上发出的时刻，就是 ICMP 数据包的时间延迟。

了解了ping的实现原理，那么想要阻止ping请求，只需要让源主机没有收到ICMP应答包即可。 可以通过添加很简单的 [iptables规则](https://wangchujiang.com/linux-command/c/iptables.html)：

• iptables -I INPUT -p ICMP --icmp-type 8 -j DROP 收到主动请求的ICMP包就Drop掉
• iptables -I OUTPUT -p ICMP --icmp-type 0 -j DROP 将所有要发送出去的主动请求的应答包Drop掉

以上两条规则有一即可。

2.2 traceroute

「traceroute」能够提供两台主机的网络连接的详细信息，能够比ping提供更多的信息。traceroute能够显示有关数据包从local host到remote host的每一“跳”的信息。因此，traceroute命令常常用于定位网络连接问题和查明网络瓶颈。


现在local host开始ping remote host:

记录按序列号从1开始，每个纪录就是一跳 ，每跳表示一个网关，我们看到每行有三个时间，单位是ms，其实就是-q的默认参数。探测数据包向每个网关发送三个数据包后，网关响应后返回的时间；如果用traceroute -q 4 www.58.com，表示向每个网关发送4个数据包，此时每行就会显示4个时间。

其中 !X指明网络不可达的原因“communication administratively prohibited”，意指该机器由于内部设定的转发规则，无法转发该数据包。

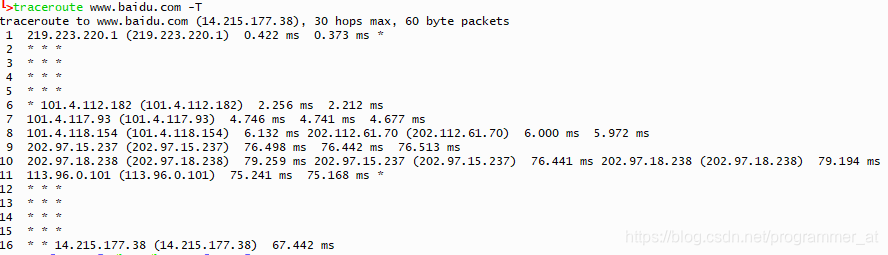

「traceroute」命令默认使用UDP协议的，当然也可以使用ICMP协议（-I）和TCP协议（-T）


星号“*”表示收不到任何的返回数据，也就没有办法计算响应返回时间。此外，每次数据包由某一同样的出发点（source）到达某一同样的目的地(destination)走的路径可能会不一样，但基本上来说大部分时候所走的路由是相同的。

所以，traceroute通过追踪数据包所经过的网关，定位问题是主机问题还是网关问题。

traceroute的实现

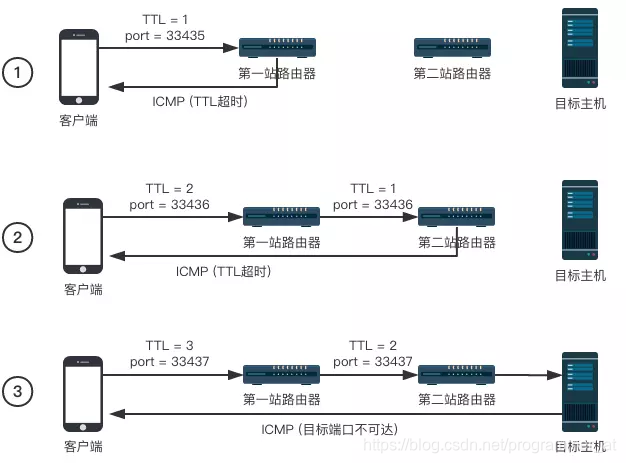

traceroute命令默认使用UDP协议的，并且利用了ICMP的差错报文（Message Type=3，目的地不可达；Message Type=11，TTL超时）。在基于UDP的实现中，客户端发送的数据包是通过UDP协议来传输的，使用了一个大于30000的端口号，服务器在收到这个数据包的时候会返回一个端口不可达的ICMP错误信息（Message Type=3），客户端通过判断收到的错误信息是TTL超时还是端口不可达来判断数据包是否到达目标主机，具体的流程如图：

1. 客户端发送一个TTL为1，端口号大于30000的UDP数据包，到达第一站路由器之后TTL被减去1，返回了一个超时的ICMP数据包，客户端得到第一跳路由器的地址。
2. 客户端发送一个TTL为2的数据包，在第二跳的路由器节点处超时，得到第二跳路由器的地址。
3. 客户端发送一个TTL为3的数据包，数据包成功到达目标主机，返回一个端口不可达错误，traceroute结束。

那么，想要阻止remote host阻止基于UDP的traceroute，只要让源没有收到ICMP的端口不可达的错误类型报文即可：

• iptables -I OUTPUT -p ICMP --icmp-type 3 -j DROP

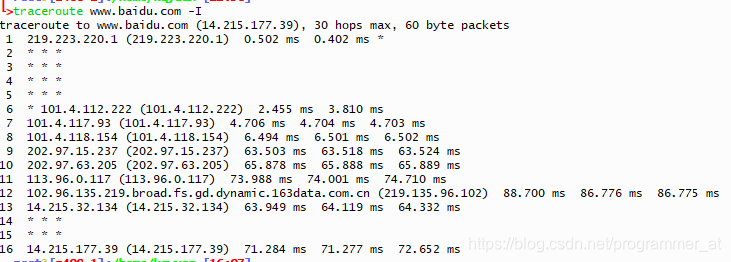

  traceroute命令当然也可以使用ICMP协议。此时，源主机会直接向目的主机发送ICMP echo request数据包，服务器收到这个请求之后会返回一个echo reply数据包。路由器/网关返回给源主机依然是TTL超时的ICMP差错报文（Message Type=11）。

那么想要阻止基于ICMP的traceroute请求，只需要让源主机没有收到ICMP应答包即可。 可以通过添加很简单的 iptables规则：

• iptables -I INPUT -p ICMP --icmp-type 8 -j DROP 收到主动请求的ICMP包就Drop掉
• iptables -I OUTPUT -p ICMP --icmp-type 0 -j DROP 将所有要发送出去的主动请求的应答包Drop掉即可。

以上两条规则有一即可。traceroute使用ICMP协议时的原理跟ping相同，故通过iptables阻止基于ICMP协议的traceroute命令的过滤规则也是相同的。使用了这类型规则后，也会让目的主机ping不通。

3. 扩展

ping/traceroute不通，是不是就能够说明两台机器之间不可达了呢？其实不一定。

通过第2章的实践，可以发现，目的主机通过iptables设定专门禁止ping/trace的过滤规则，使其他机器ping/traceroute不通这台主机。假如iptables没有禁止ssh服务，那么，你依然可以通过ssh连接上这台机器。

这时候，直接得出目的主机“不通”的判断就太简单粗暴了。

一次网络连接，往往需要关心这样的一个5元组：<local_ip,local_port, remote_ip,remote_port, protocol>，五元组里任何一个元素变了，这个连接就无法建立，无法通信。这5个元素也是我们研究网络层/传输层的最关心的元素。

所以，只要找到目的主机对外开放的端口和协议，并且源主机IP地址在目的主机开放的白名单了，那么源主机是可以跟目的主机通信的。

然而，我们常常说的两台机器通不通并没有关注地那么细。 假如机器A通过ping/traceroute均不可到达机器B，那么可以断定从机器A到机器B的通讯路径中的某个节点设置了一定的访问限制，也就是我们常说的“不通”。
