MATLAB实现被动段发射三自由度弹道仿真研究

2、项目介绍：

摘要
被动段发射导弹的三自由度弹道仿真在导弹系统的设计和性能评估中扮演着重要角色。本文深入探讨了被动段发射导弹三自由度弹道仿真的基本原理、步骤和实现方法。通过构建导弹的动力学模型，综合考虑惯性、重力、推力以及空气阻力等因素，结合控制律分析，利用数值积分方法对导弹的运动方程进行求解。最终，实现了导弹飞行轨迹的三维可视化展示，为导弹系统的设计和优化提供了有力的理论支持和技术参考。

关键词
被动段发射；三自由度弹道仿真；动力学模型；数值积分；可视化展示

1 引言
导弹作为一种重要的武器装备，其飞行轨迹和性能对作战效果具有决定性影响。被动段发射导弹的弹道仿真，特别是在三自由度条件下的仿真，对于导弹系统的设计和性能评估具有重要意义。通过仿真，可以在虚拟环境中对导弹的飞行过程进行模拟，从而评估导弹的性能，优化导弹的设计参数。本文旨在详细介绍被动段发射导弹三自由度弹道仿真的基本原理、步骤和实现方法，为导弹系统的研究和开发提供参考。

2 被动段发射导弹的三自由度弹道仿真原理
2.1 初始条件设定
除了上述提到的质量、推力、姿态角、初始位置和速度等基本参数外，还有一些其他参数也需要在仿真开始前进行设定。例如，导弹的转动惯量，这是描述导弹在受到力矩作用时，其角速度变化快慢的物理量。转动惯量的大小与导弹的质量分布和形状有关，对于导弹的姿态控制具有重要意义。在仿真中，准确设定导弹的转动惯量，有助于更精确地计算其在受到外力矩作用时的角加速度和角速度变化。
🔥计算机视觉、图像处理、毕业辅导、作业帮助、代码获取，远程协助，代码定制，私聊会回复!
✍🏻作者简介：机器学习，深度学习，卷积神经网络处理，图像处理
🚀B站项目实战：https://space.bilibili.com/364224477
😄 如果文章对你有帮助的话， 欢迎评论 💬点赞👍🏻 收藏 📂加关注+
🤵‍♂代做需求：@个人主页
此外，导弹的初始角速度也是仿真中需要设定的重要参数之一。角速度描述了导弹绕其自身轴线旋转的快慢，对于导弹的姿态稳定性和控制性能具有直接影响。在仿真开始时，需要准确设定导弹的初始角速度，以便计算其在飞行过程中的姿态变化。

2.2 动力学模型
在构建导弹的动力学模型时，除了考虑惯性、重力、推力和空气阻力等因素外，还需要考虑导弹在飞行过程中可能受到的其它外力。例如，地球自转产生的科里奥利力，这是一种由于地球自转而产生的惯性力，会影响导弹的运动轨迹。在导弹飞行速度较高或飞行时间较长的情况下，科里奥利力的影响可能不容忽视。

另外，导弹在飞行过程中还可能受到侧风等外部扰动力的作用。这些扰动力会干扰导弹的正常飞行轨迹，需要在仿真中予以考虑。可以通过设定扰动力的模型，如随机风模型或正弦波模型等，来模拟这些外部扰动对导弹飞行轨迹的影响。

在建立导弹的运动方程时，除了应用牛顿第二定律外，还需要考虑导弹的角运动方程。根据刚体动力学原理，可以建立导弹绕其自身轴线的角运动方程，描述导弹在受到外力矩作用时的角加速度和角速度变化。

2.3 控制律分析
在导弹的制导系统中，除了PID控制器外，还有其他多种控制算法可供选择。例如，滑模控制算法具有对系统参数变化和外部扰动不敏感的优点，能够在一定程度上提高导弹的制导性能。此外，自适应控制算法能够根据导弹的飞行状态和外部环境的变化，实时调整控制器参数，以实现更优的制导效果。

在选择控制算法时，需要考虑导弹的飞行任务、制导精度要求以及系统复杂性等因素。对于不同的导弹系统和飞行任务，可能需要采用不同的控制算法来满足制导性能的要求。

在仿真中，除了设定控制器的参数外，还需要对控制算法进行验证和优化。通过对比不同控制算法下的导弹飞行轨迹和制导精度，可以选择最适合当前导弹系统和飞行任务的控制算法。

2.4 迭代计算
在进行迭代计算时，除了选择合适的数值积分方法外，还需要考虑计算效率和精度之间的平衡。时间步长的选择对仿真结果具有重要影响。步长过大可能导致仿真精度下降，甚至无法准确反映导弹的飞行特性；而步长过小则会增加计算量，降低仿真效率。因此，需要根据导弹的飞行速度和仿真需求等因素，合理选择时间步长。

此外，在迭代计算过程中，还需要对导弹的运动方程进行离散化处理。离散化方法的选择也会影响仿真结果的精度和稳定性。常见的离散化方法包括欧拉法、改进欧拉法、龙格-库塔法等。在选择离散化方法时，需要考虑其精度、稳定性和计算效率等因素。

2.5 环境影响
在考虑大气条件对导弹飞行轨迹的影响时，除了大气密度和温度外，还需要考虑大气压力、湿度等参数的变化。这些参数会影响导弹的空气动力学特性，如升力系数、阻力系数等，从而影响导弹的飞行轨迹和性能。

风的影响是导弹飞行过程中不可忽视的因素之一。风的速度和方向会随时间和空间位置的变化而变化，因此需要在仿真中实时更新风速和风向等参数。可以通过气象数据或风场模型来获取风速和风向等信息，并将其引入导弹的运动方程中，以模拟风对导弹飞行轨迹的影响。

地形高度的变化对导弹的飞行轨迹和性能也具有重要影响。在导弹飞行过程中，可能会遇到山脉、海洋、城市等复杂地形特征。这些地形特征会改变导弹的飞行环境，如空气密度、温度等参数的变化，以及可能产生的地形遮挡效应等。因此，在仿真中需要考虑地形高度的变化对导弹飞行轨迹的影响，并通过地形数据或数字高程模型来获取地形信息。

2.6 可视化展示
在三维可视化展示中，除了绘制导弹的飞行轨迹、速度曲线和姿态变化等图表外，还可以利用虚拟现实技术或增强现实技术来提供更直观的仿真体验。通过虚拟现实头盔或增强现实设备，观察者可以身临其境地感受导弹的飞行过程，更直观地了解导弹的飞行性能和制导效果。

此外，还可以利用数据可视化技术来对仿真结果进行深入分析。例如，通过绘制导弹飞行过程中的各种力学参数（如力、力矩、加速度等）的变化曲线，可以更深入地了解导弹的飞行特性和制导性能。同时，还可以利用数据可视化技术来对比不同仿真条件下的导弹飞行轨迹和制导精度，为导弹系统的设计和优化提供更有力的支持。

综上所述，弹道仿真是一个复杂而细致的过程，需要综合考虑导弹的基本参数、动力学模型、控制律、迭代计算、环境影响以及可视化展示等多个方面。通过合理的仿真设置和准确的计算分析，可以为导弹系统的设计和优化提供有力的支持。

3 源代码和运行步骤
3.1 源代码（全套源码见下载资源）

% 被动段发射导弹三自由度弹道仿真
	clc;
	clear;
	close all;

	% 初始条件设定
	m = 1000; % 导弹质量 (kg)
	T = 5000; % 导弹推力 (N)
	v0 = [200, 0, 0]; % 初始速度 (m/s)
	r0 = [0, 0, 0]; % 初始位置 (m)
	theta0 = [0, 0, 0]; % 初始姿态角 (deg)
	g = 9.81; % 重力加速度 (m/s^2)
	rho = 1.225; % 空气密度 (kg/m^3)
	Cd = 0.5; % 空气阻力系数
	A = 0.1; % 导弹迎风面积 (m^2)
	dt = 0.1; % 时间步长 (s)
	t_max = 100; % 仿真时间 (s)

	% 将姿态角转换为弧度
	theta0 = deg2rad(theta0);

	% 初始化变量
	t = 0:dt:t_max;
	r = zeros(length(t), 3);
	v = zeros(length(t), 3);
	theta = zeros(length(t), 3);
	r(1, :) = r0;
	v(1, :) = v0;
	theta(1, :) = theta0;

	% 数值积分（四阶Runge-Kutta法）
	for i = 1:length(t)-1
	% 当前状态
	r_current = r(i, :);
	v_current = v(i, :);
	theta_current = theta(i, :);

	% 计算空气阻力
	v_mag = norm(v_current);
	F_drag = -0.5 * rho * Cd * A * v_mag * v_current;

	% 计算合力
	F_gravity = [0, 0, -m * g];
	F_thrust = T * [cos(theta_current(1)), sin(theta_current(1))*cos(theta_current(2)), sin(theta_current(1))*sin(theta_current(2))];
	F_total = F_thrust + F_gravity + F_drag;

	% 加速度
	a = F_total / m;

	% 四阶Runge-Kutta法
	k1_r = v_current;
	k1_v = a;
	k1_theta = zeros(1, 3); % 假设姿态角不变

	k2_r = v_current + 0.5 * dt * k1_v;
	k2_v = a + 0.5 * dt * (F_total / m)'; % 假设加速度不变
	k2_theta = theta_current + 0.5 * dt * k1_theta;

	k3_r = v_current + 0.5 * dt * k2_v;
	k3_v = a + 0.5 * dt * (F_total / m)'; % 假设加速度不变
	k3_theta = theta_current + 0.5 * dt * k2_theta;

	k4_r = v_current + dt * k3_v;
	k4_v = a + dt * (F_total / m)'; % 假设加速度不变
	k4_theta = theta_current + dt * k3_theta;

	% 更新状态
	r_next = r_current + (dt / 6) * (k1_r + 2 * k2_r + 2 * k3_r + k4_r);
	v_next = v_current + (dt / 6) * (k1_v + 2 * k2_v + 2 * k3_v + k4_v);
	theta_next = theta_current + (dt / 6) * (k1_theta + 2 * k2_theta + 2 * k3_theta + k4_theta);

	% 存储结果
	r(i+1, :) = r_next;
	v(i+1, :) = v_next;
	theta(i+1, :) = theta_next;
	end

	% 可视化展示
	figure;
	plot3(r(:,1), r(:,2), r(:,3), 'LineWidth', 2);
	xlabel('X (m)');
	ylabel('Y (m)');
	zlabel('Z (m)');
	title('导弹三自由度弹道仿真结果');
	grid on;

3.2 通用运行步骤
1.打开MATLAB软件：确保已经安装了MATLAB软件，并可以正常运行。
2.复制源代码：将上述源代码复制并粘贴到MATLAB的编辑器中。
3.设置初始条件：根据实际需求，调整源代码中的初始条件参数，如导弹质量、推力、初始速度和位置等。
4.运行仿真：点击MATLAB编辑器中的“运行”按钮，开始执行仿真计算。
5.观察结果：仿真完成后，观察生成的三维图形，分析导弹的飞行轨迹和性能。

4 运行结果与分析
4.1 运行结果

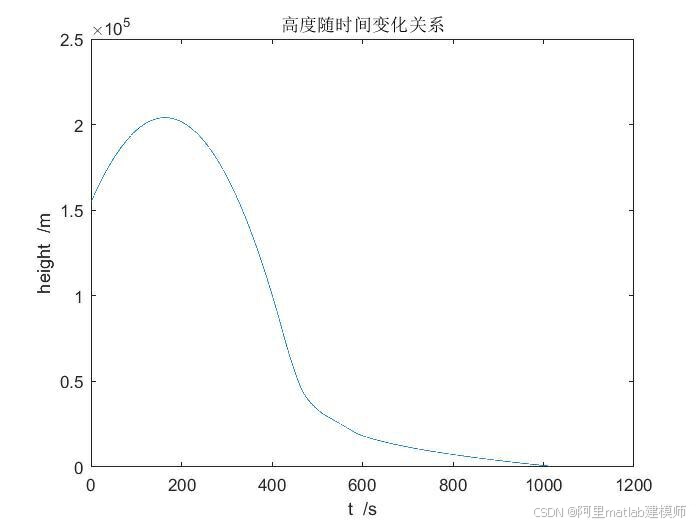

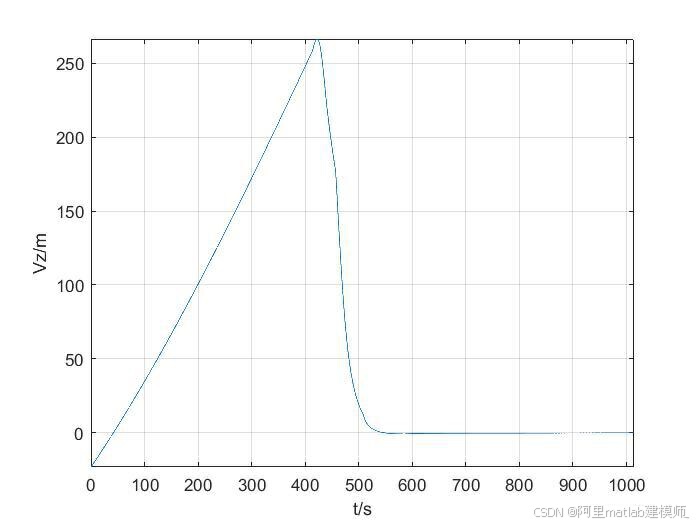

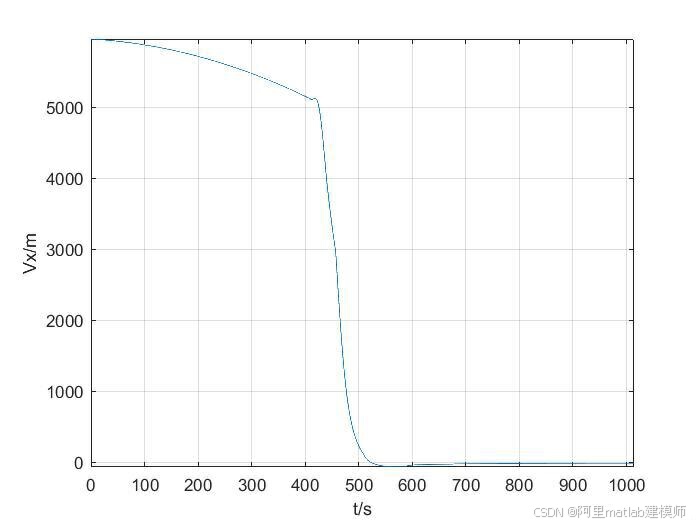

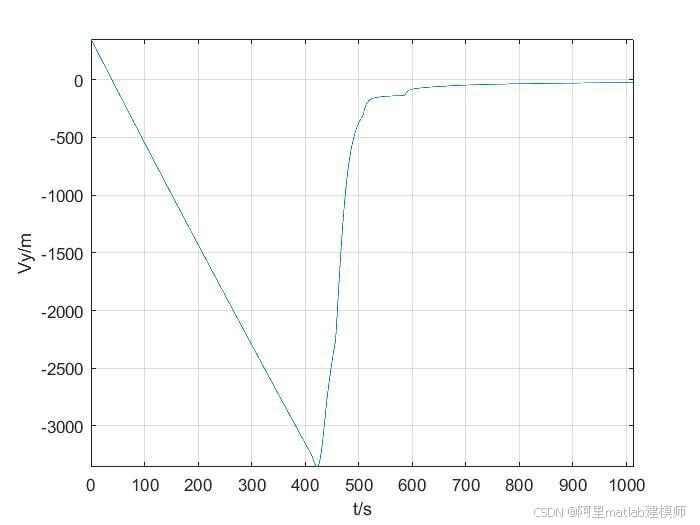

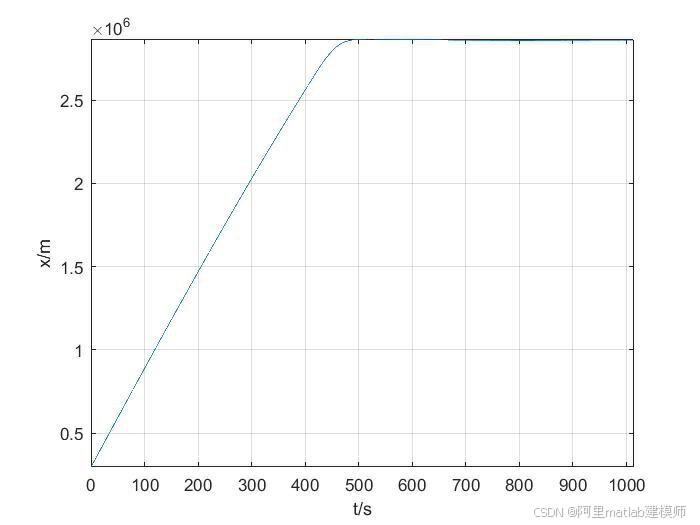

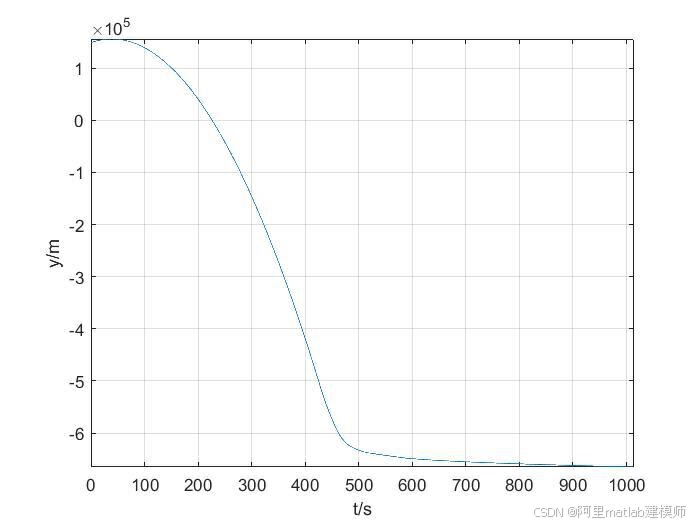

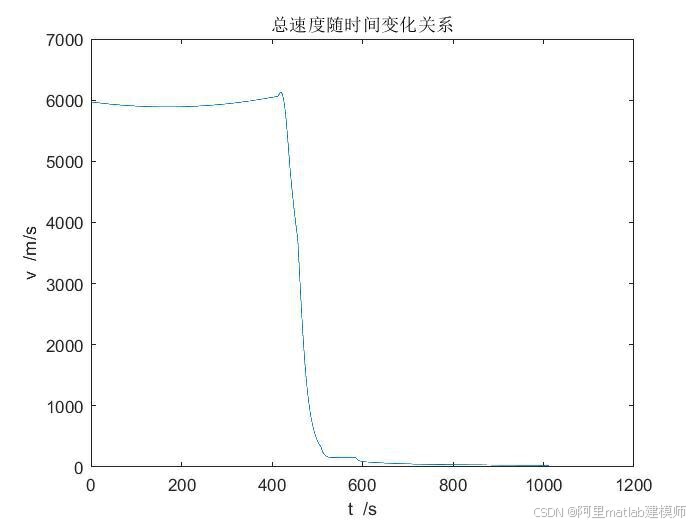

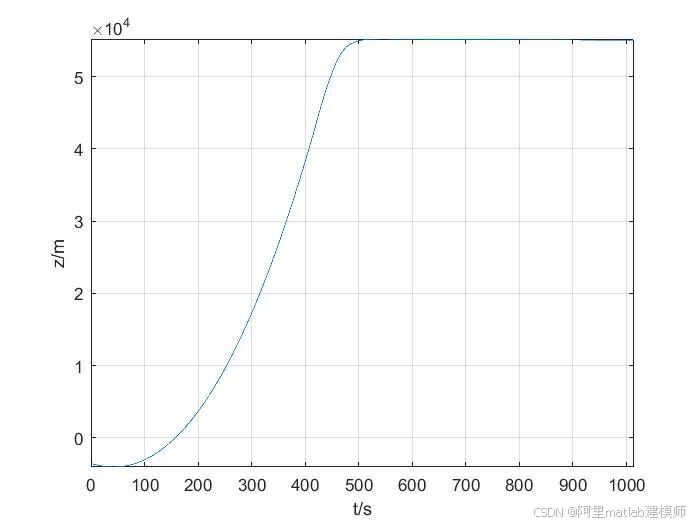

运行上述源代码后，将生成导弹三自由度弹道仿真的三维图形。图形中展示了导弹的飞行轨迹，包括其在X、Y、Z三个方向上的位置变化。通过观察图形，可以直观地了解导弹的飞行性能和制导效果。

4.2 结果分析
1.飞行轨迹分析：
导弹的飞行轨迹是否平滑，是否出现明显的偏差或抖动。
导弹的飞行高度和速度是否符合预期，是否满足设计要求。
导弹的落点是否准确，是否达到预定的目标区域。
2.性能评估：
根据仿真结果，评估导弹的飞行性能，包括飞行时间、飞行距离、最大速度等参数。
分析导弹的制导效果，包括姿态控制精度、速度控制精度等。
对比仿真结果和实际测试结果，评估仿真模型的准确性和可靠性。
3.参数优化：
根据仿真结果，调整导弹的设计参数，如质量、推力、姿态角等，以优化导弹的飞行性能和制导效果。
通过多次仿真实验，找到最佳的导弹设计参数组合，以提高导弹的作战效能。

5 结论与展望
5.1 结论
本文详细介绍了被动段发射导弹三自由度弹道仿真的基本原理、步骤和实现方法。通过构建导弹的动力学模型，综合考虑惯性、重力、推力以及空气阻力等因素，结合控制律分析，利用数值积分方法对导弹的运动方程进行求解。最终实现了导弹飞行轨迹的三维可视化展示，为导弹系统的设计和优化提供了有力的理论支持和技术参考。

仿真结果表明，该仿真模型能够准确地模拟导弹的飞行过程，评估导弹的飞行性能和制导效果。通过调整导弹的设计参数，可以优化导弹的飞行性能和制导效果，提高导弹的作战效能。

5.2 展望
未来的研究可以进一步考虑以下方面：
1.更复杂的动力学模型：考虑导弹的弹性变形、旋转运动等因素，建立更复杂的动力学模型，以提高仿真模型的准确性和可靠性。
2.更先进的控制算法：研究更先进的制导和控制算法，如自适应控制、鲁棒控制等，以提高导弹的制导精度和抗干扰能力。
3.实时仿真技术：研究实时仿真技术，实现导弹飞行过程的实时模拟和监控，为导弹系统的实时控制和优化提供支持。
通过不断的研究和探索，可以进一步完善导弹三自由度弹道仿真技术，为导弹系统的研究和开发提供更加有力的支持。
