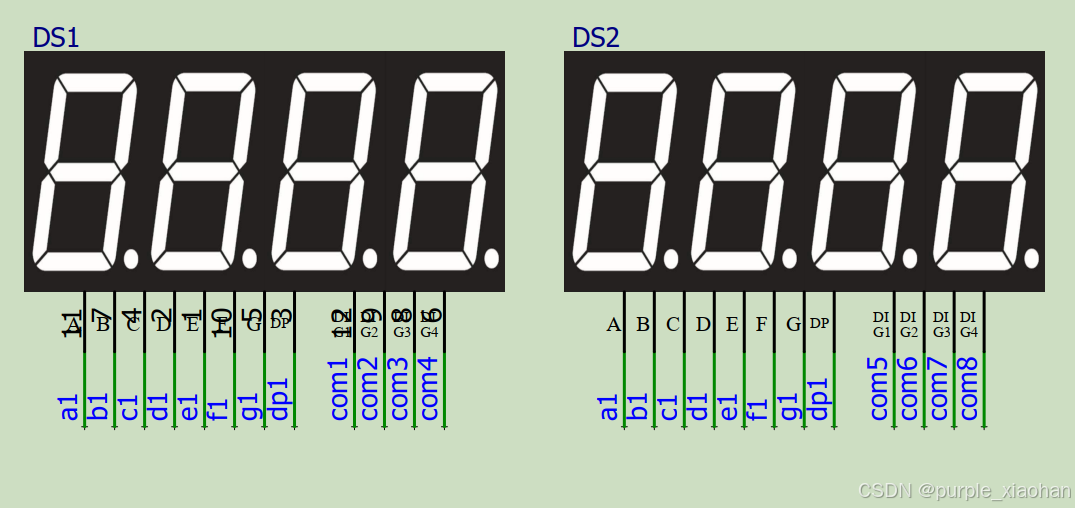

原理

 段码：表示数码管显示的数字0x3f, 0x06,0x5b, 0x4f,0x66,0x6d, 0x7d, 0x07,0x7f,0x6f,0x00（代表了0~9个数字）

位码：表示第几个数码管被选择 0-选中，1111 1110表示选择第一个数码管

程序逻辑

1.消影（防止重影）

2.位选赋值

3.段选赋值
