51单片机—LED点阵屏学习（普中开发板）

目录

一.LED点阵屏介绍

LED点阵屏的分类

二.显示原理

三.原理图的理解

​编辑

四、sfr与sbit的学习

sfr

sbit

五、代码的展示

图片的显示（静态）

动画的显示（动态）

流动字幕

逐帧动画

六、实践中的失误

---

一.LED点阵屏介绍

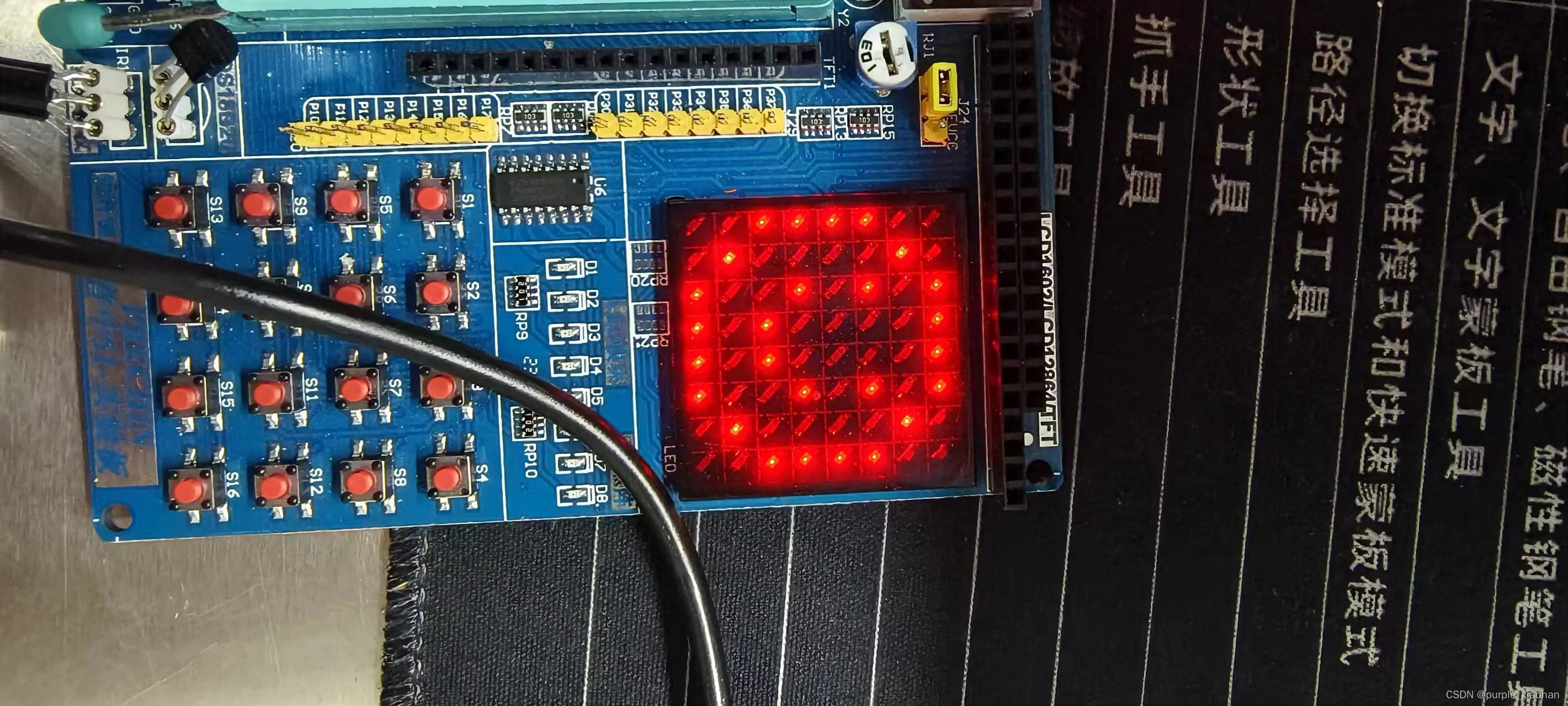

LED点阵屏顾名思义，由若干个独立的LED组成，利用矩阵的方式排列。用灯 的亮灭来显示文字、图片、视频等。

LED点阵屏的分类

• 按颜色分类：单色、双色、全彩
• 按像素分类： 8*8、16*16等

二.显示原理

• LED点阵屏结构类似数码管类似数码管，有共阴和共阳两种接法，需要看准电路结构。

        对于单色点阵（8*8、16*16）不用区分共阳共阴接法，但是对于双色全彩点阵需要区分。

•  LED点阵需要逐行逐列进行扫描，使所有的LED同时显示。

三.原理图的理解

• 74HC595是串行输入输出的移位寄存器，可用三根输入串行数据，八根输出并行数据，在多级级联后，可输出16位、24位、32位。
• OE（output enable）加横线，表示连接低电平有效，接入低电平才可以输出，74HC595才可以工作相当于开关，OE端连接在跳线帽，需要与GND连接才有效。
• RCLK(register clock)寄存器时钟，连接到P35
• SRCLR 加横线 (serial clear)串形清零端接入VCC，表示不清空数据
• SRCLk（serial clock）串行时钟
• SER 串行数据 一一输入数据

当SER每来一个数据后，SERCLKL就来一个上升沿移位数据下移，等到8位数据后RCLK上升沿所存，将八位数据同时搬运到输出段，达到串行输入，并行输出的结果，在达到八位数据到输出端后由QH'移到下一片74HC595中，达到多片级联的效果。所以74HC595可用于输出16位、24位、32位等，用于IO口的扩展。

接下来用 0000 0101来举例：分别对应QA~QH,数据自上而下输入，所以先由SER将 1 进行输入，再控制SERCLK来一个上升沿将 1 下移，再将SERCLK清零，数据下移后，再将SER清零，随后如法炮制，循环八次后，给RCLK设置为高电平，使八位数据同时移到输出端。SERCLk默认低电平，但是单片机中的I
