关于gm/id法

溥兮玥

已于 2024-08-20 17:05:11 修改

阅读量272

点赞数 2

分类专栏：模电文章标签：硬件架构

于 2024-08-19 13:54:57 首次发布

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/puxiyue/article/details/141323296

版权

模电专栏收录该内容

1 篇文章

订阅专栏

1.开始时，需要从给定的目标参数带宽增益积GBW和所需要的负载电容CL入手，得到gm的数值（一般为输入管）。

$GBW=A_{V}f_{T}=\frac{gm}{2\pi*C_{L} }$

2.选定gm/id的值，放大管一般取10-12；电流镜取8；得到id；

3.根据增益确定栅长L；晶体管的增益为self_gain=gm/gds=gm*ro。如放大器的仿真。纵轴为self_gain，横轴为gm/id(1/Vds)，变量为L，观察在gm/id为12时，哪个L下的增益满足要求。

4.根据gm/id的值得到id/W的数值；得到W。

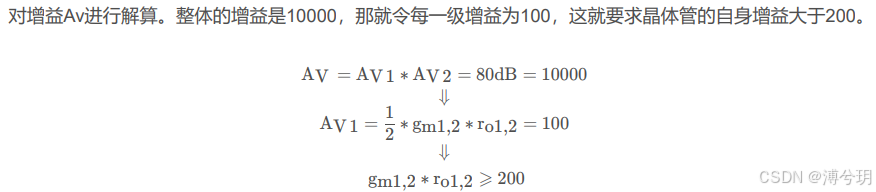

如：仿真一个增益大于80dB的运放：
