一个计算机系统和一个人类社会其实是差不多的，系统在运行中碰到的各种bug相当于人类社会中的各种案件：user space发生的bug危害性一般，可能就相当于一般的民事案件；kernel层面发生bug引起系统死机复位，属于性质特别恶劣后果特别严重的刑事案件。
既然bug相当于案件，那么我们定位bug的过程和破案是差不多的。一般过程如下：
1. 首先我们要保留案发现场。

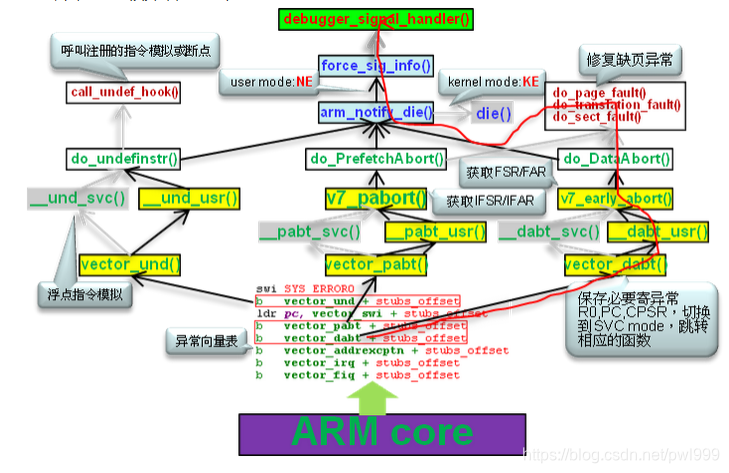

只要bug发生的时候cpu还能执行，大部分的软件bug最后都会落入到cpu的陷阱之中。arm准备了3大陷阱来捕获最后的案发现场：undefine instruction、prefetch abort、data abort。不管程序前面发生了什么错误，最后的出错都会掉到这3大陷阱中去。类似人类社会中最后看到了刑事案件，大家会拨打110报警。
内核态的代码，只要掉入到了这3大陷阱之中，最后的结果都会触发oops然后panic()复位重启系统。在oops信息中，会打出bug的pc指针、cpu r0-r15寄存器和堆栈信息等最后的案发现场信息。
1.1 oops信息详解：
这里使用“echo “1 2” > /proc/aed/generate-oops”在mtk平台上生成一个kernel NULL pointer类型的oops，来阐释oops信息。

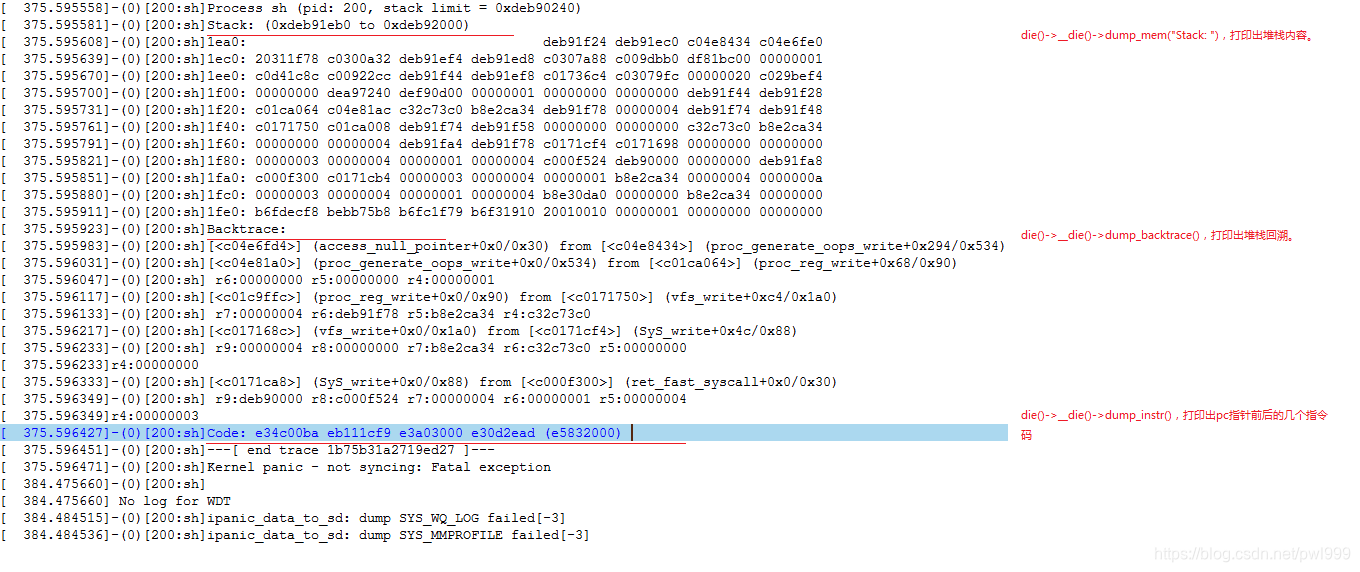

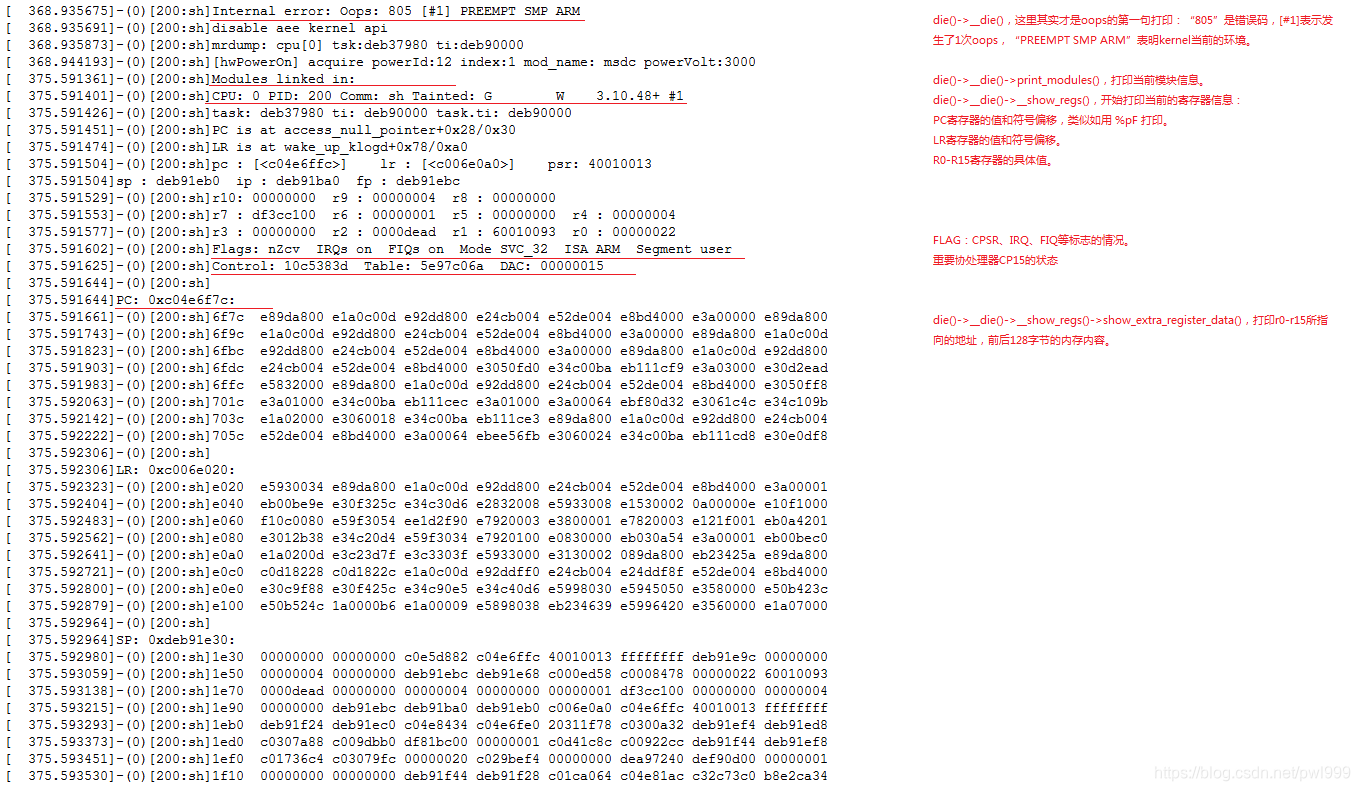

从上图的解析，通过oops的信息我们可以得到几个重要数据：最后出错的PC指针、函数调用关系、r0-r15寄存器的值、r0-r15指向内存的值、一些重要标志。
当然因为一些软件错误(踩堆栈)、硬件错误(内存跳变)，我们最后得到的oops信息其中一项或者几项是已经出错没有了参考价值的，我们需要利用信息之间的相互关系来排插出更多的线索。
1.2 从oops信息反查源代码：
我们从oops信息中得到最后的pc值和符号信息，最终的目的还是需要和源代码联系起来。有以下方法：
(1)、addr2line：
arm-linux-androideabi-addr2line -e vmlinux addr，会打印出addr对应的源代码行号。
上图通过addr2line工具，找到最后的异常PC指针0xc04e6ffc对应源代码ade-debug.c文件的252行。
(2)、gdb：

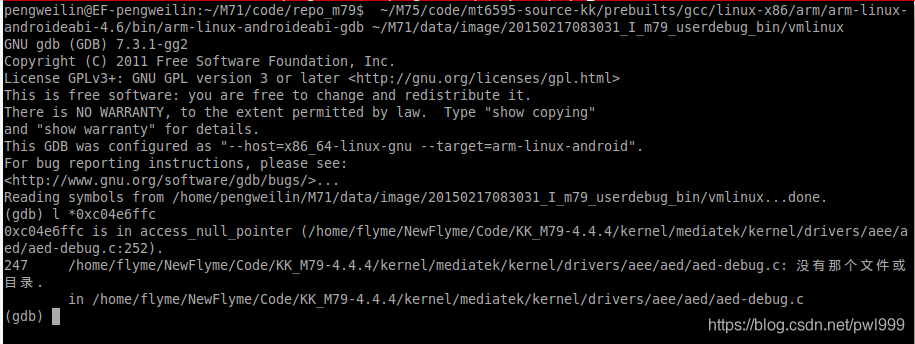

上图通过gdb的命令“l *0xc04e6ffc”实现addr2line命令同样的功能，找到对应源代码的位置ade-debug.c文件的252行。

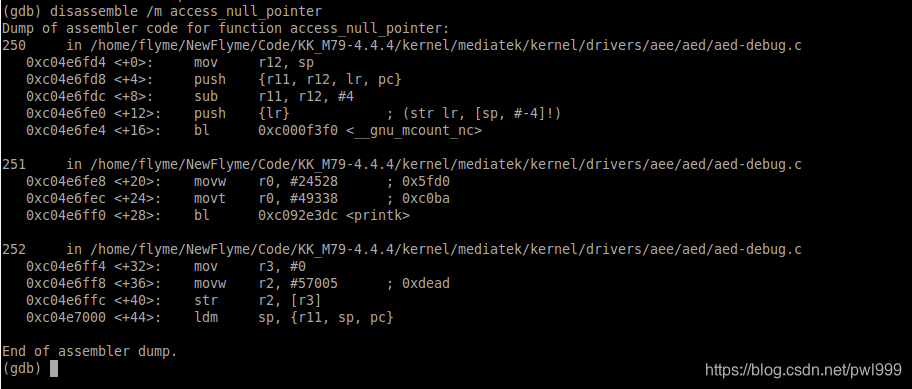

有时我们需要研究汇编代码，可以使用gdb的命令“disassemble /m access_null_pointer”来查看pc所在函数access_null_pointer()的汇编代码，/m 选项是同时打印出源码行号。
(3)、objdump：
查看汇编源代码，也可以使用objdump命令来实现。

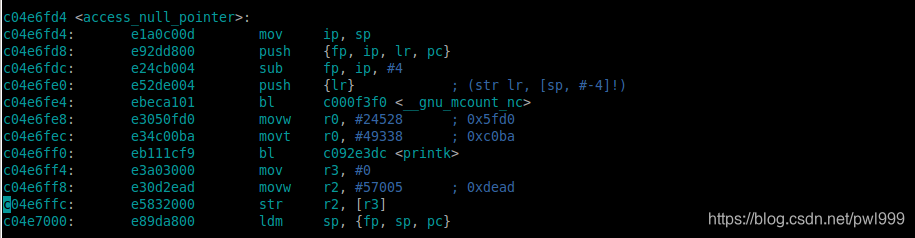

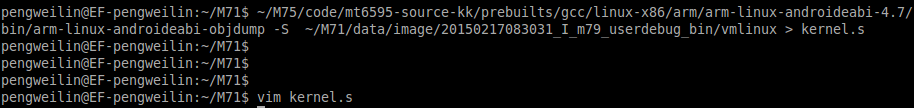

上图通过“objdump -S vmlinux > kernel.s ”命令生成kernel对应汇编文件，然后再汇编文件中根据pc地址0xc04e6ffc找到相应的位置。
1.3 Backtrace堆栈回溯原理：
在oops信息中，我们可以看到内核调用dump_backtrace()函数打印出堆栈调用关系。这其中的原理是什么样的呢？

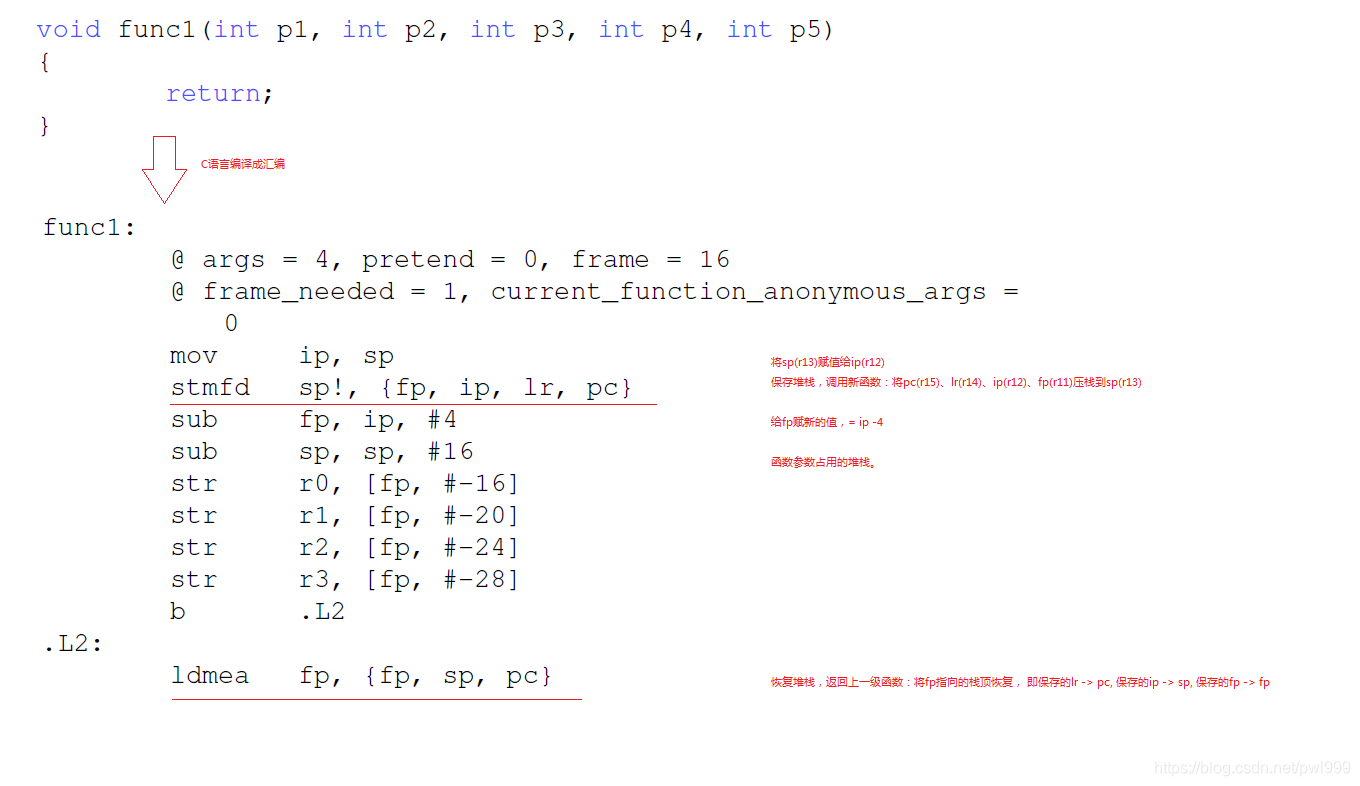

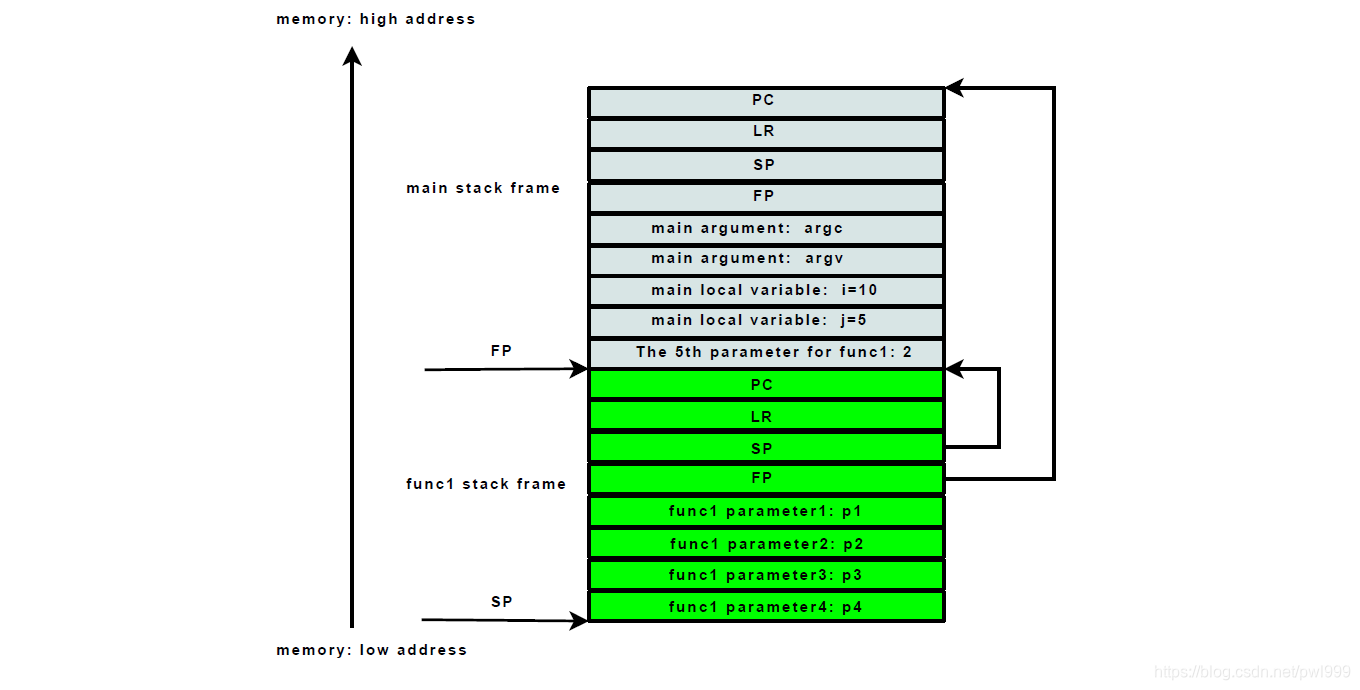

上图可以看到arm c语言到汇编语言转换的实际过程，可以看到在每一层函数调用的过程中，arm使用了fp指针来记录这一层的堆栈顶部，而且堆栈中固定位置都有保存上一级的fp指针。具体的堆栈示意图如下：

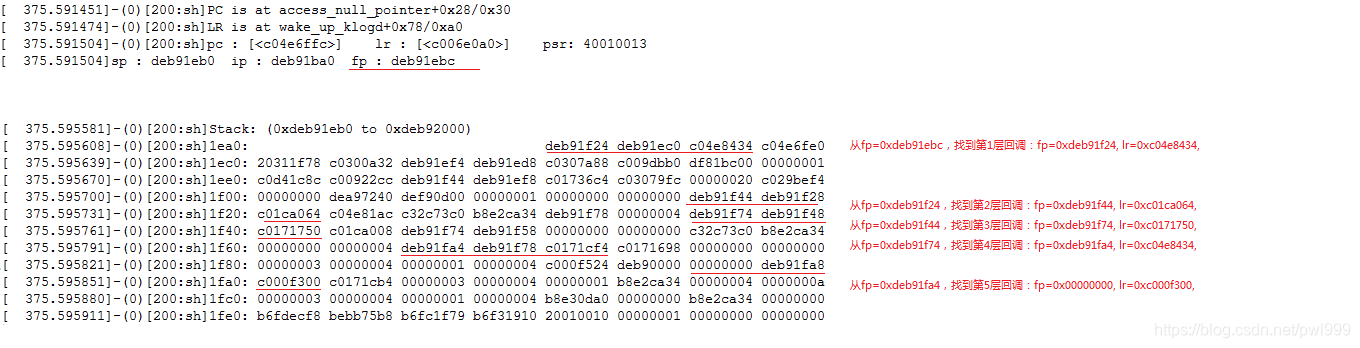

所以我们只需要找到这一层次的fp指针，就能一层层的找到函数回调的关系。对应上个oops例子，我们可以手工的来回溯。

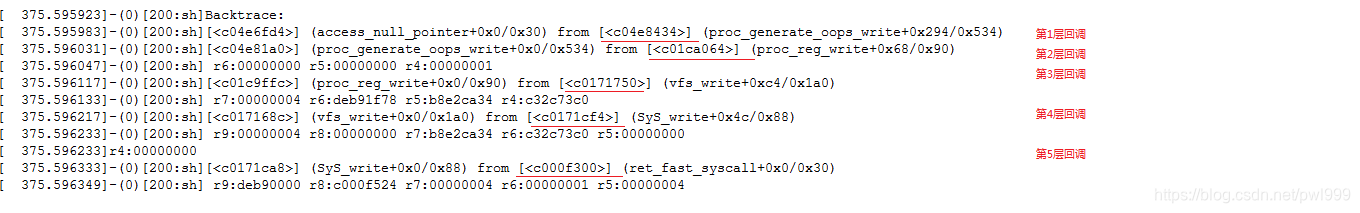

可以看到，我们手工计算的调用关系和调用dump_backtarce()打印出来的能一一对应上：
当然，在堆栈被破坏的情况下，这种方法就不适用了，这时候我们只能查看stack残存的数据，看看哪些是code信息，来推断猜测回调关系。
1.4 陷阱异常定位思路：
oops信息可以初步定位一些陷阱bug，比如我们检视代码在最后bug pc附近就发现了软件逻辑错误，那么我们很快就找到了bug的根因。
但是综上，陷阱异常提供了oops信息，信息只是线索不是定罪的证据。那么我们拿到这些线索以后，有可能能找到问题的元凶，有可能还需要要更多的分析手段。
- 陷阱异常定位思路 :
| 步骤 | 信息 | 行动 | next |
|---|---|---|---|
| step1 | PC指针信息OK，根据PC指针找到源代码对应的位置 | 观察源代码位置前后的逻辑，推导是否有符合最后错误的情况发生。 | 如果这一步的信息不能定位到bug根因，继续往下一步走。 |
| step1 | PC指针信息无效 | 根据出错的场景步骤，尝试复现bug，并往硬件错误方向尝试定位 | |
| step2 | 堆栈回调信息ok | 分析堆栈调用链上的逻辑，分析可能产生的bug符合最后的错误情况。 | 如果这一步的信息不能定位到bug根因，继续往下一步走。 |
| step2 | 堆栈回调信息无效 | ||
| step3 | 反汇编代码 | 反汇编出错位置的代码，分析汇编代码的前后关系，来尝试推断，故障是软件造成的，还是硬件造成的 | 如果这一步的信息不能定位到bug根因，继续往下一步走。 |
| step4 | 分析bug的前后log | 分析bug发生前的kernel log，重点关注err、fail等关键字打印，分析推导是否有这些出错引起了后面的重启bug | 如果这一步的信息不能定位到bug根因，继续往下一步走。 |
| step5 | 更多的定位手段1 - 专项监测手段 | ||
| step6 | 更多的定位手段2 – 更多的现场信息。 | ||
| step7 | 硬件traceponit来监控被破坏内存地址的修改 | 追踪是哪个模块修改了内存 | |
| step8 | 最后的定位大法：复现和排除 先复现， | 再来一个一个因素的排除，直到故障不出现，那么bug的相关因素就会被排除出来。 |
2. 更多的定位手段1 - 专项监测手段。
bug都会落入到arm的3大陷阱中去，我们能得到最后的故障现象信息。但是仅仅只是一份案发现场，我们其实很难分析出起始的案发原因，因为第一步可能只是一个小小的错误，经过多层次的反复累加，最后才酿成了刑事案件。
bug是有帮助的，比如我们检视代码在最后bug pc附近就发现了软件逻辑错误，那么我们很快就找到了bug的根因。
bug，最后现场的信息室远远不够的，我们需要更多的监测手段，在故障到达最后的陷阱之前，就能监控到它已经出错，至少能缩小定位的范围。比如我们人类公安对社会的监控：在主要街道设置了监控头，在汽车站、火车站、高速站、飞机场都有监控，在银行、互联网、电话都有监控，对于不对的苗头在发展成刑事案件之前都能监控捕捉到。
2.1 专项检测手段：
系统也是一样，我们设置了很多的专项监测措施来监控各个子系统，力图早点发现bug，缩小定位范围。例如：
-
(1)、我们在代码运行之前做代码静态扫描，相当于人类社会的基因扫描，在运行之前先剔除有问题的基因。
-
(2)、在运行中用”lockdep”检测可能的死锁问题，报出死锁方面的详细信息。
-
(3)、在运行中用”stack protect”检测可能的堆栈溢出问题，报出溢出方面的详细信息。
-
(4)、在运行中用”huang task detector”检测可能的任务hung死问题，报出hung死详细信息。
-
(5)、在运行中用”kmem leak detector”检测可能的内存泄露问题，报出kmem泄露的详细信息。
-
(6)、在运行中还有smp_process_id、schedule、sleep、irq、spinlock、mutex、rt-mutex、workqueue等都有各自模块的检测手段，这些检测手段检测到问题都会及时报出，提前了问题保留的时间、缩小了问题定位范围。
2.2 BUG()宏的实现原理：
除了代码逻辑错误在出错的时候会掉入arm的陷阱异常，动态检测手段检测到逻辑出错后，会调用BUG()这个宏来主动触发陷阱异常，以此来报告错误。
[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-spQBjxVI-1592915928346)(images/stability/BUG.png)]
3. 更多的定位手段2 – 更多的现场信息。
oops打印出来的现场信息过少，有一种思路是抓取更多的现场信息，例如coredump。
产生kernel coredump的方法：
mtk aee系统在panic的时候，会调用ipanic_mrdump_mini()创建一个mini coredump文件，就是我们在解压开aee目录后看到的SYS_MINI_RDUMP文件。这个记录的信息比较少，但是在wdt复位时拿来看每个cpu的堆栈非常方便。
调试coredump的方法：

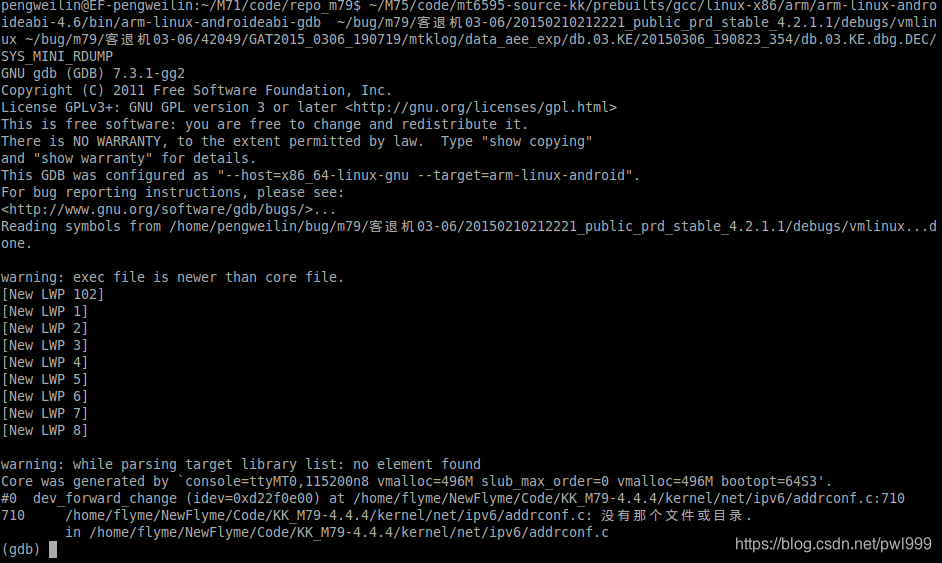

可以使用gdb来调试coredump文件，命令格式为：gdb vmlinux coredumpfile
启动以后是一个多进程的调试环境，每个进程对应一个cpu，LWP1xx是出错时的CPU，LWP1-LWP8对应CPU0-CPU7。

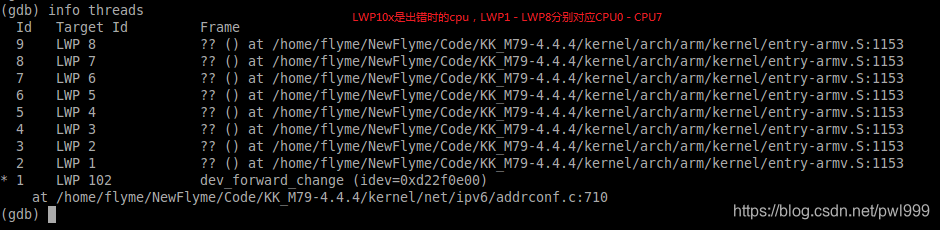

使用命令info threads查看当前所有进程：
使用thread Id来切换当前调试的进程：
使用bt命令来查看当前进程的堆栈回调：
oops临终现场一样，得到更多的最后现场，不一定就能推断出bug的起始原因。更多信息只能给我们破案提供更多的线索，不能保证找到错误的根因。
4. 没有掉入陷阱的错误检测手段 - WDT。
arm的3大陷阱之中，还有一种不会落入陷阱的情况：cpu在运行，但是系统已经挂死。这种情况叫hang住，通常是代码中出现了死循环，或者是因为死锁系统产生了死循环。还有一种hang住，就是硬件的hang住，访问硬件出错造成cpu停止运行挂死。

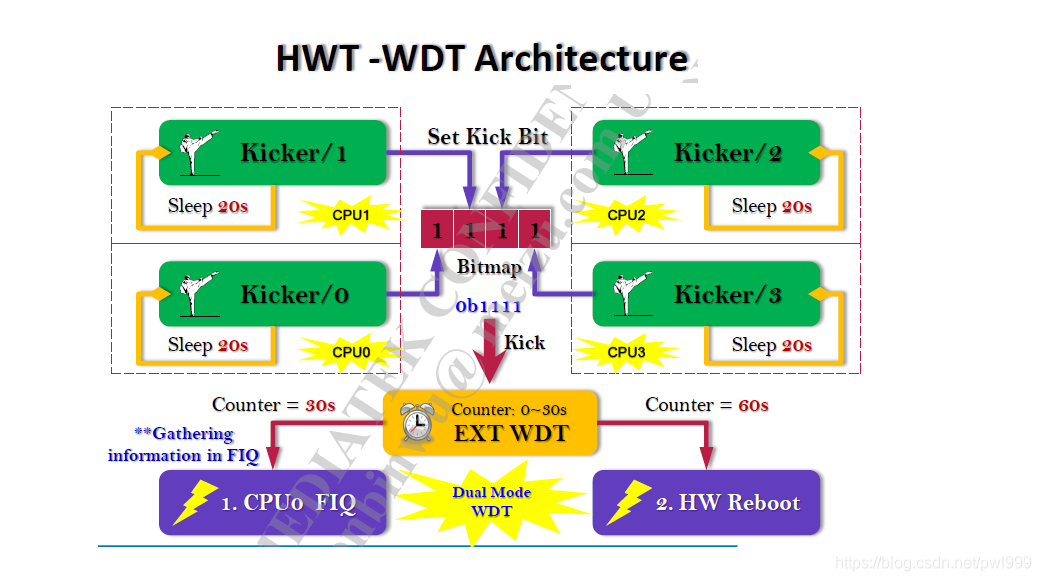

WDT监控对于MTK 平台来说, 大体的做法是每一个cpu core 对应一个Watchdog Thread [wdtk-X], 周期性(20s)的去写RGU register, 而RGU register 的timeout 时间是30s, 即如果出现一个core 的watchdog thread 没有按时踢狗, 那么就会触发一个timeout 的FIQ, 产生一个KE 引发系统完整重启。
4.1 wdt log信息解析：
wdt的详细原理可以参考：。

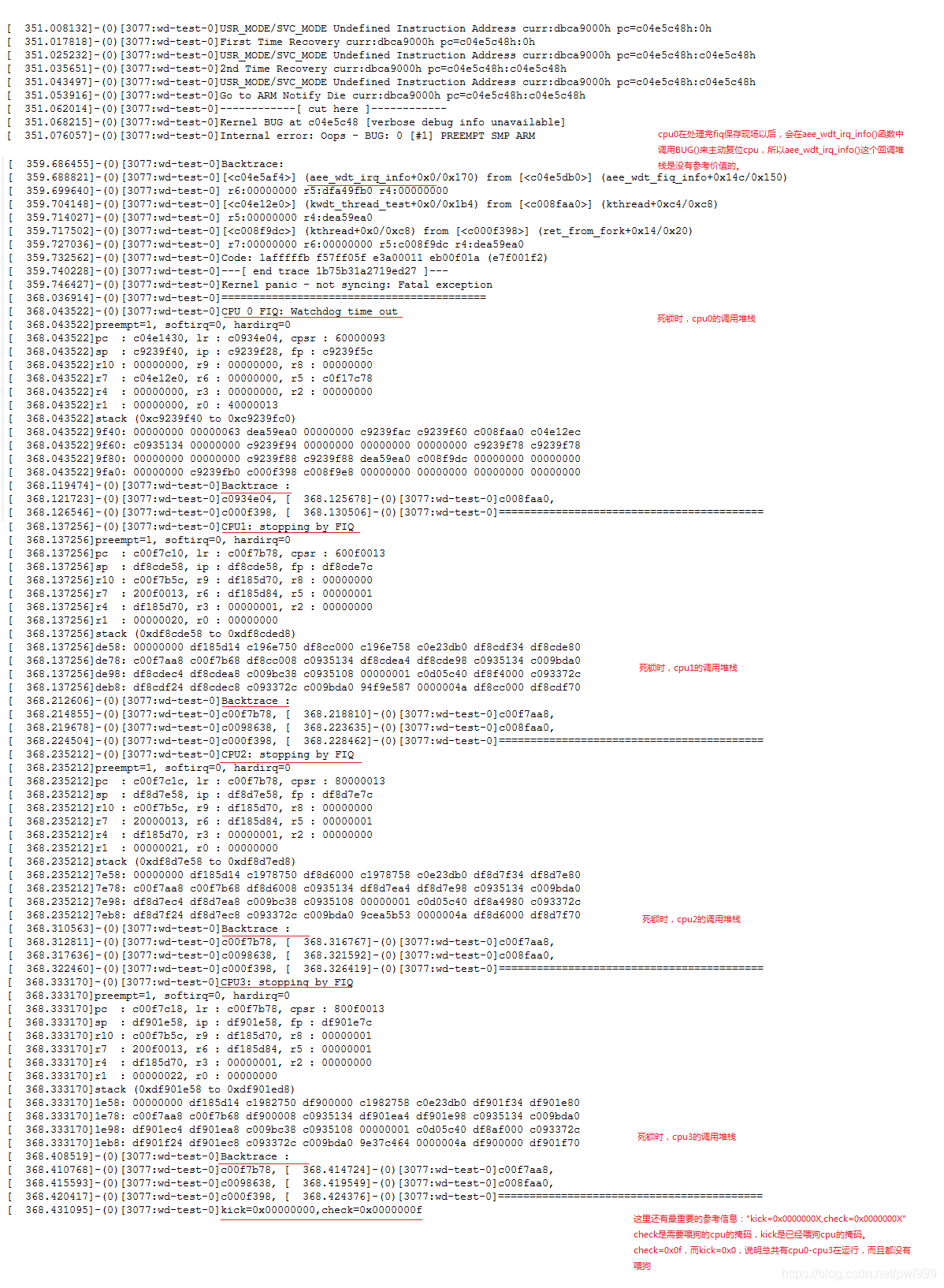

主要的思路就是WDT超时以后，首先在cpu0上会产生一个FIQ，在FIQ中记录临终现场类似如oops，并且打印出每个cpu的调用堆栈。最后在cpu0上调用panic()复位整系统，如果FIQ或者panic()没有响应成功，后面还有一个硬件超时的reset信号发出来。
4.2 wdt复位定位思路：
- WDT异常定位思路
| 步骤 | 信息 | 行动 | next |
|---|---|---|---|
| step1 | 根据"kick=0x0000000X,check=0x0000000X"的信息找出是哪个cpu没有喂狗 | 结合每个cpu打印出的回调信息，推断出当时的死锁情景 | 如果这一步的信息不能定位到bug根因，继续往下一步走。 |
| step2 | 分析bug的前后log | 分析bug发生前的kernel log，重点关注err、fail等关键字打印，分析推导是否有这些出错引起了后面的重启bug | 如果这一步的信息不能定位到bug根因，继续往下一步走。 |
| step3 | 最后的定位大法：复现和排除 | 先复现，再来一个一个因素的排除，直到故障不出现，那么bug的相关因素就会被排除出来。 |
5. Hardware Reboot。
最难搞的复位，既没有被arm陷阱异常捕获到，又没有被WDT监控到，运行过程中硬件出现bug，系统直接复位。
5.1 Hardware Reboot：
HW bug，常见和以下的模块相关:
Hardware Reboot相关模块
| 分类 | 相关驱动模块 |
|---|---|
| Power | CPU DVFS、CPU IDLE、CPU HotplugGPU DVFSMEM DVFSPMIC |
| Clock | CPU DVFS、CPU IDLE、CPU HotplugGPU DVFSMEM DVFS |
| Memory & Memory Controller | MEM DVFS、MEM失效 |
| Fail IC | TP、sensor、connect等所有驱动模块IC的硬件失效 |
所以hardware reboot一方面可能是因为硬件本身的不合造成的，另一方面也可能是以上模块软件配置不正确造成的异常。所以我们的稳定性测试需要充分覆盖以上的所有模块。
5.2 Hardware Reboot定位思路：

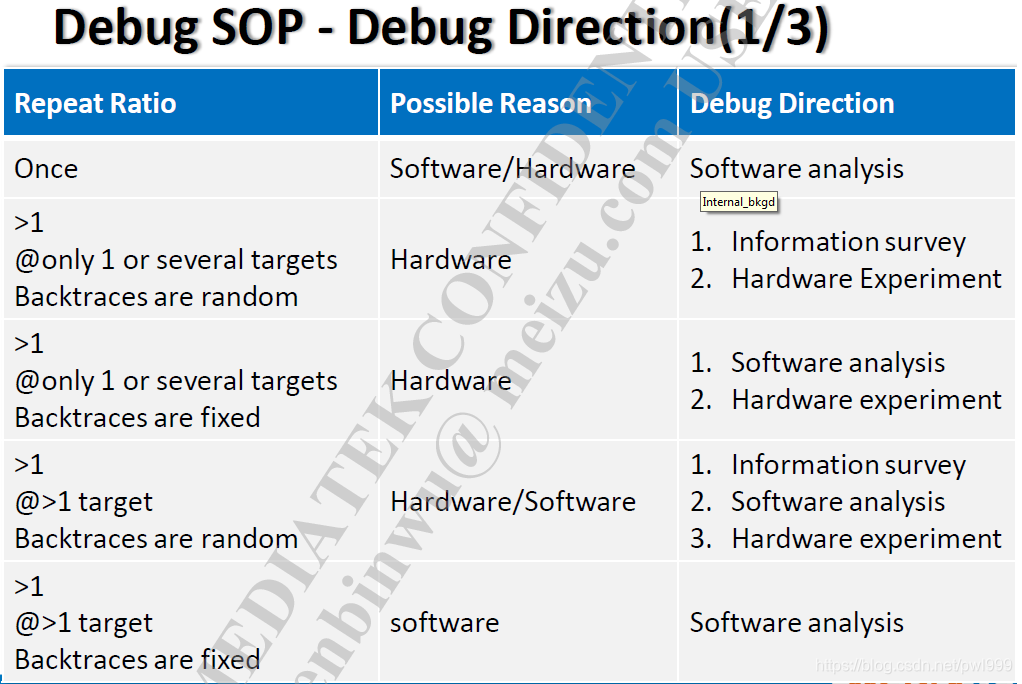

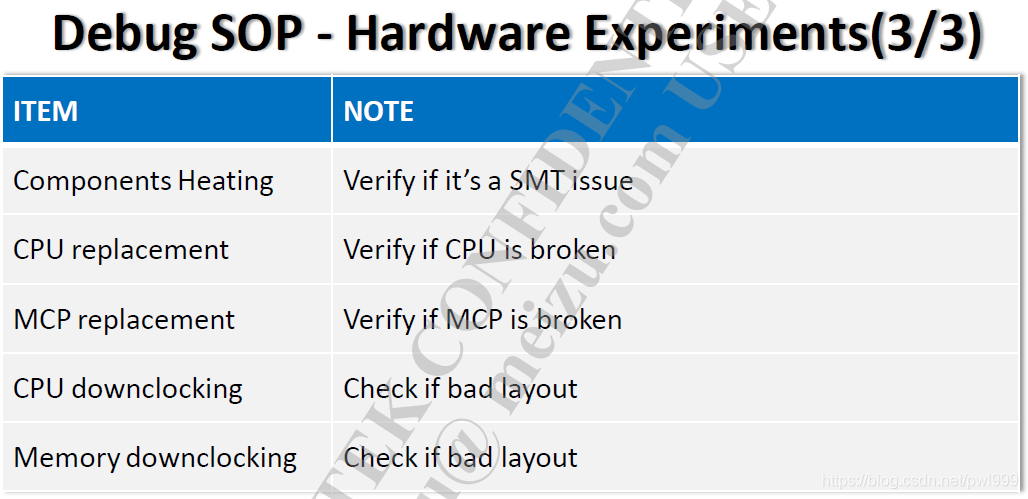

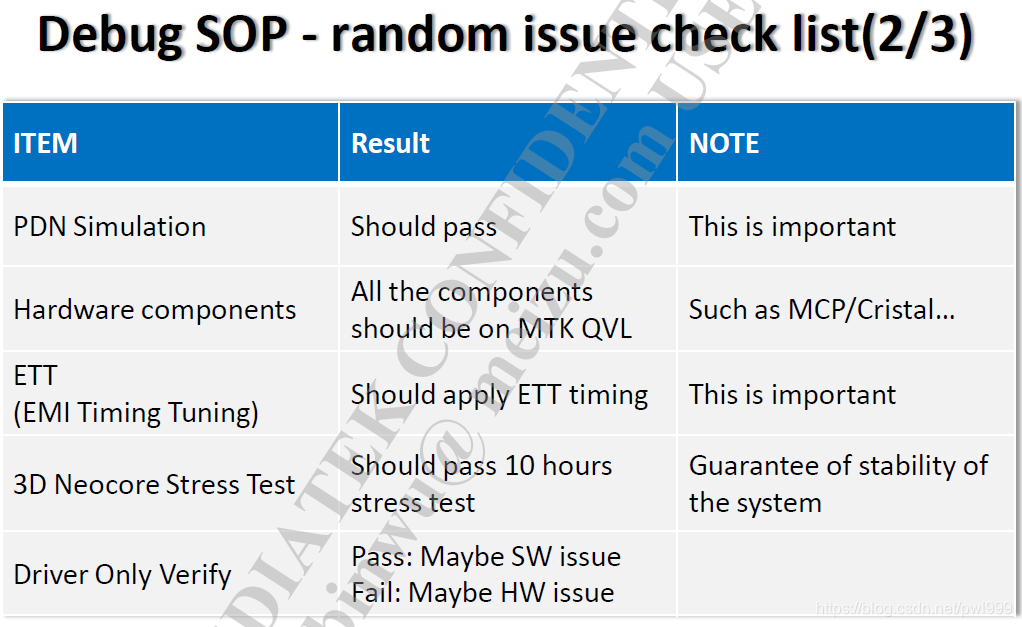

对于hardware reboot故障的定位，可以依照以下的SOP先筛选出是否是haedware相关的问题，按照步骤一步步进行确认。
6. 最后的定位大法：复现和排除。
如果上述的所有手段都不能定位到bug根因的话，我们只有祭出最后的大招。先复现，再来一个一个因素的排除，直到故障不出现，那么bug的相关因素就会被排除出来。
这个方法的好处是针对任何bug都是适用的，但是稳定复现，是一个不小的工作量。
