基于PaddleOCR的文字表格识别与解析方案

一、安装python环境

1、安装miniconda，过程略。

2、创建虚拟环境，名称为：paddle_env

# 在命令行输入以下命令，创建名为paddle_env的环境
# 此处为加速下载，使用清华源
conda create --name paddle_env python=3.8 --channel https://mirrors.tuna.tsinghua.edu.cn/anaconda/pkgs/free/  # 这是一行命令

3、激活刚创建的conda环境，在命令行中输入以下命令：

# 激活paddle_env环境
conda activate paddle_env
# 查看当前python的位置
where python

二、安装paddleocr

1、您的机器安装的是CUDA9或CUDA10，请运行以下命令安装

pip install paddlepaddle-gpu -i https://mirror.baidu.com/pypi/simple

2、您的机器是CPU，请运行以下命令安装

pip install paddlepaddle -i https://mirror.baidu.com/pypi/simple

3、安装 paddleocr，过程会持续一段时间

# pip install "paddleocr>=2.0.1" # 推荐使用2.0.1+版本
# 使用百度源
pip install "paddleocr>=2.0.1" -i https://mirror.baidu.com/pypi/simple

4、安装：flask提供web服务

pip install flask

三、部署ocr识别web服务

拿到程序包，压缩文件中是一个文件夹：open_ocr，把该文件夹拷贝到服务器上即可。

然后命令行运行：

# 进入open_ocr文件夹
cd open_ocr

# 启动web程序
python application.py

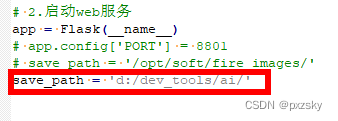

1、在文件中修改图片存储路径为服务器的路径！

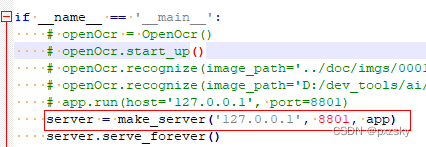

2、修改启动服务ip地址和端口

四、JAVA程序集成调用

1）添加调用库依赖

<dependency>
    <groupId>com.walkersoft</groupId>
    <artifactId>walker-ml-openocr</artifactId>
</dependency>

2）程序调用示例

@Test
    public void TestRemoteAndParse(){

        // 创建OCR引擎对象
        TestOcrEngine ocrEngine = new TestOcrEngine();
        ocrEngine.setRemoteUrl("http://127.0.0.1:8801/ai/ocr/table");
        ocrEngine.startup();

        // 1.请求识别服务
        byte[] fileContent = FileUtils.getFileBytes(new File("D:/dev_tools/ai/demo_table_01.jpg"));
        String imgBase64 = new String(Base64.encodeBase64(fileContent));
        List<TextBlock> data = ocrEngine.recognize("1", imgBase64); // id为业务唯一标识，存储图片拼接路径使用
        System.out.println("返回识别结果:" + data == null ? "" : data.size());

        // 2.解析表格内容
        TableTextResolver tableTextResolver = (TableTextResolver)ocrEngine.getTextResolver(OcrType.TextTable);
        if(tableTextResolver == null){
            System.out.println("没有配置表格解析器:");
            return;
        }

        // 3.获取表格数据
        TableObject tableObject = tableTextResolver.resolve(data, ocrEngine.getTableConfigList());
        if(tableObject == null){
            System.out.println("没有解析到任何表格数据");
            return;
        }
        Map<String, CellObject> tableData = tableObject.getTableDataMap();
        if(tableData != null){
            for(CellObject co : tableData.values()){
                System.out.println(co);
            }
            System.out.println("----------->>>>>" + tableData.get("na_shui_ren"));
        }
    }

3）下载调用示例源码

从maven私服下载：iplatform工程即可，略。

五、表格解析配置文件

由于OCR识别的是通用文字，因此表格还需要通过模板的方式定义每种类型的格式。目前根据需求定义了简单的单元格方式，规则如下。每个类型表格都需要定义一个，文件后缀为：txt。

这里以大地车险保险为例，配置模板如下：

# 大地保险 表格解析 配置文件

# table_type_keys定义了该表格类型，通过一些关键词（and）来匹配。
table_type_keys=大地,保险,机动车

# table_setting 表格整体参数
# cell_tolerance 单元格边框容差值（像素）
# title_tolerance 标题格文字匹配百分比，1 表示完全匹配，0.5为50%
# multi_line_tolerance 多行距离容差，比如：第一行与第二行之间间隔高度（像素）
table_setting={"cell_tolerance":7, "title_tolerance":0.8, "multi_line_tolerance":26}

# remove_columns 要删除单元格的关键词列表，这些单元格有干扰要移除
remove_columns=责任,限额,代,收,车,船,税,特,别,约,定,重,要,提,示,保,险,人

# 1) name 单元格标题
# 2) none_cell 该属性不再单元格中，是连在一起的如：姓名:张三
# 3) order_num 单元格所在行号，不一定与表格一致，只要相同行格子有相同值即可。
# 4) align 对其方式，目前支持：left 和 center
# 5) end_flag 对于多行文本（超过2行），需要设置结束标志字符串，系统通过该值判断值结束
# 6) multi_line 多行类型：none(单行)、two_line(两行)、maybe_two_line(可能会有2行)、more（多行）
# 7) data_type 数据类型，暂未使用，后续使用该属性来让业务自定义解析单元格的值
# 8) full_row 是否整行单元格
# 9) min_value_size 单元格值最小长度，在有些格子粘连的时候需要截取标题和值
bao_xian_dan_hao={"name":"保险单号", "none_cell":true, "order_num":0, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":10}
bei_bao_xian_ren={"name":"被保险人", "none_cell":false, "order_num":1, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":2}
shen_fen_zheng={"name":"被保险人身份证号码(统一社会信用代码)", "none_cell":false, "order_num":1, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":10}
di_zhi={"name":"被保险人地址", "none_cell":false, "order_num":2, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":1}
dian_hua={"name":"联系电话", "none_cell":false, "order_num":2, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":8}
hao_pai_hao_ma={"name":"号牌号码", "none_cell":false, "order_num":3, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":6}
chang_pai_xing_hao={"name":"厂牌型号", "none_cell":false, "order_num":3, "align":"left", "end_flag":"", "multi_line":"two_line", "data_type":"", "full_row":false, "min_value_size":5}
fa_dong_ji_hao={"name":"发动机号", "none_cell":false, "order_num":3, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":6}
shi_bie_dai_ma={"name":"识别代码(车架号)", "none_cell":false, "order_num":4, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":13}
si_wang_shang_can={"name":"死亡伤残赔偿限额", "none_cell":false, "order_num":5, "align":"center", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":2}
wu_ze_ren_si_wang_shang_can={"name":"无责任死亡伤残赔偿限额", "none_cell":false, "order_num":5, "align":"center", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":2}
wu_ze_ren_yi_liao={"name":"无责任医疗费用赔偿限额", "none_cell":false, "order_num":6, "align":"center", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":2}
bao_xian_fei_he_ji={"name":"保险费合计(人民币大写)", "none_cell":false, "order_num":7, "align":"left", "end_flag":"", "multi_line":"two_line", "data_type":"", "full_row":true, "min_value_size":3}
na_shui_ren={"name":"纳税人识别号", "none_cell":false, "order_num":9, "align":"left", "end_flag":"", "multi_line":"none", "data_type":"", "full_row":false, "min_value_size":8}

-- 未完待续 --
