三极管和mos管导通条件

已于 2024-09-21 11:53:16 修改
阅读量139 收藏
点赞数 2
分类专栏： 部分硬件 文章标签： stm32 嵌入式硬件
于 2024-08-12 10:35:55 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/pythom_aaa/article/details/141125095
版权

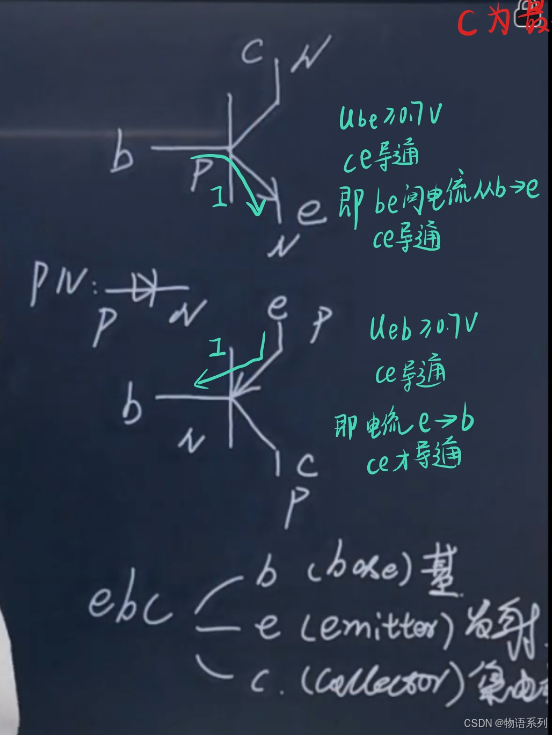

三极管 电流型控制器
在这里插入图片描述

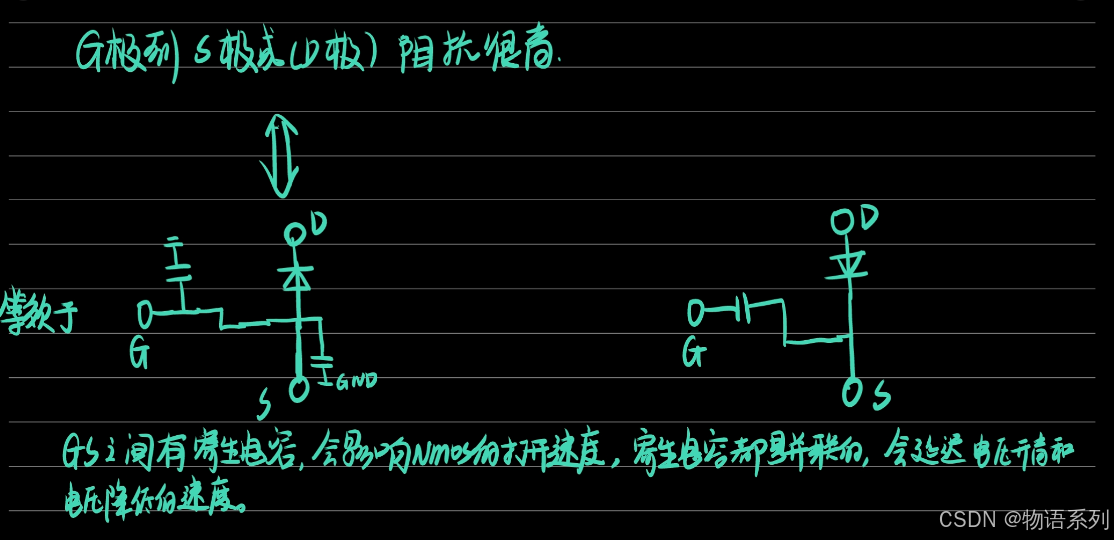

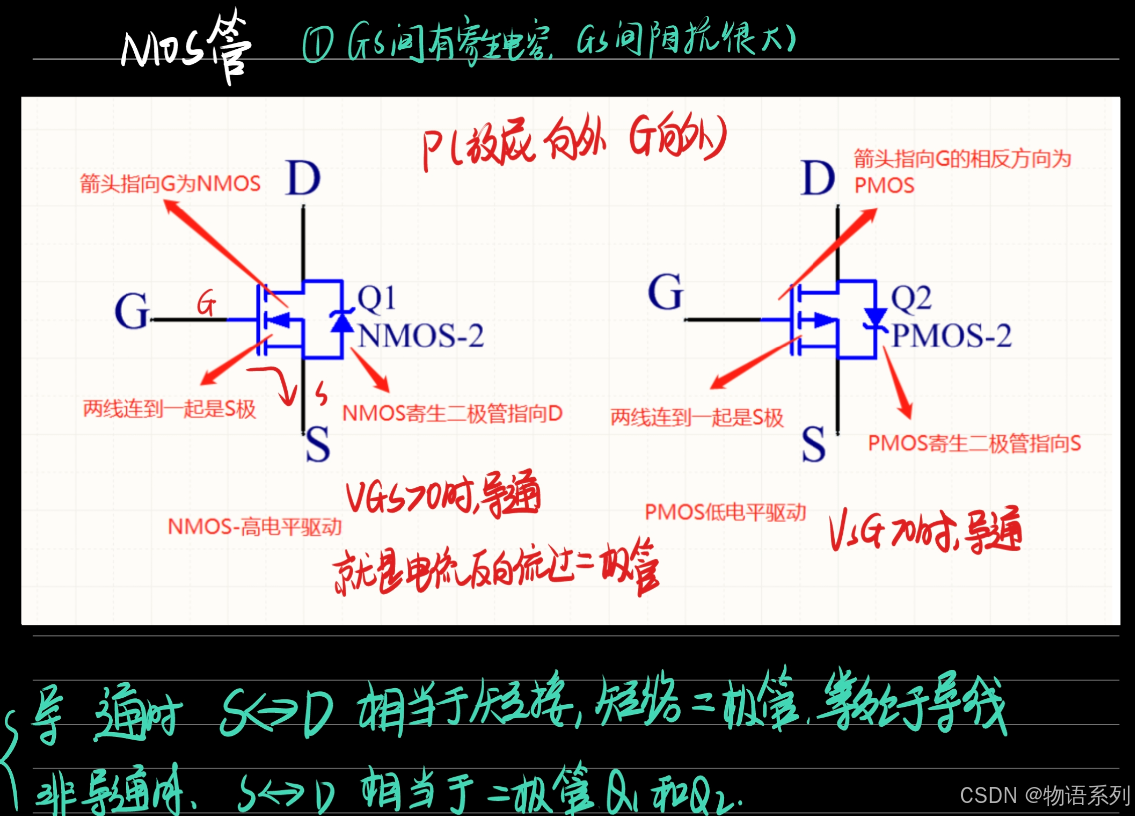

mos管
在这里插入图片描述
在这里插入图片描述
