基础元器件-三极管，MOS管开关应用总结

已于 2024-08-12 15:17:56 修改
阅读量323 收藏 3
点赞数
文章标签： 嵌入式硬件
于 2023-08-31 16:52:38 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qq_33552551/article/details/132606517
版权
本文深入探讨了三极管和MOS管在开关应用中的符号、共同点与区别，详细介绍了它们的导通条件及如何通过符号区分型号。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录


系列文章
1. 基础元器件-三极管，MOS管开关
2. 基本元器件-运放

一、符号

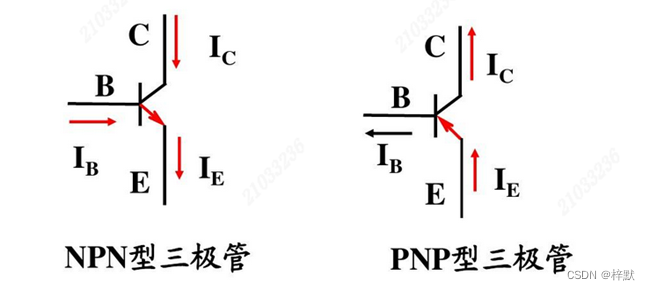

1.三极管
在这里插入图片描述

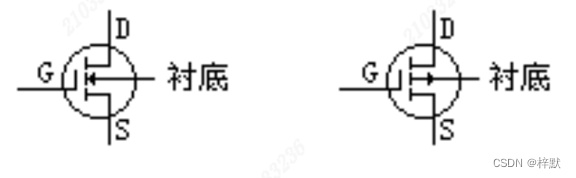

2.mos管
在这里插入图片描述

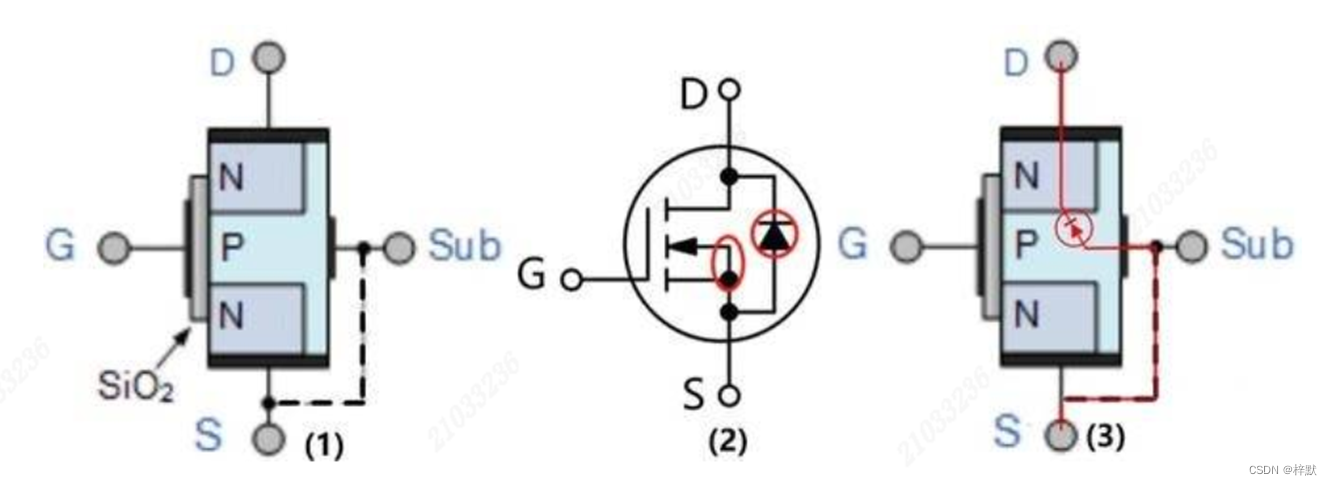

MOS管为了保证衬底与源极之间的PN结不会意外偏置，故通常将二者连接使用。此时源极与漏极之间自然形成了一只PN结 结构，称为体二极管。体二极管的方向与MOS管导通的电流方向相反
在这里插入图片描述

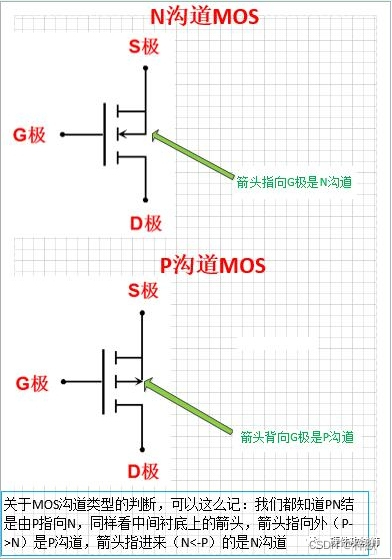

可以通过有两点连接的为S极

二、共同点

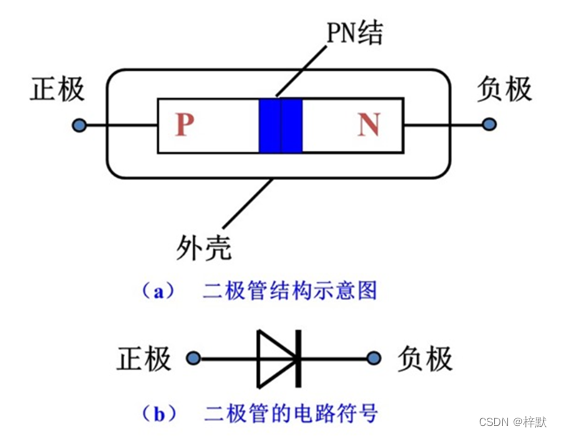

1.三级管，mos管符号中都有一个PN结，可以根据PN结方向区分型号

在这里插入图片描述
单
三级管类型判断方式一样

好记的方法：
屁是往外放的，二极管朝外的就为P型，
记住P型即可知道N型。

二、区别

1. 三级管导通条件：PN结正偏

2. mos管导通条件： PN结反偏

这样就不需要记哪个极的电压，

只需要看PN结二极管符号正反偏导通就可以
NPN，二极管朝外， Vb为正
P模式，二极管朝外，但需要反偏，Vg为0
