USB拓展坞PCB

一、器件选型

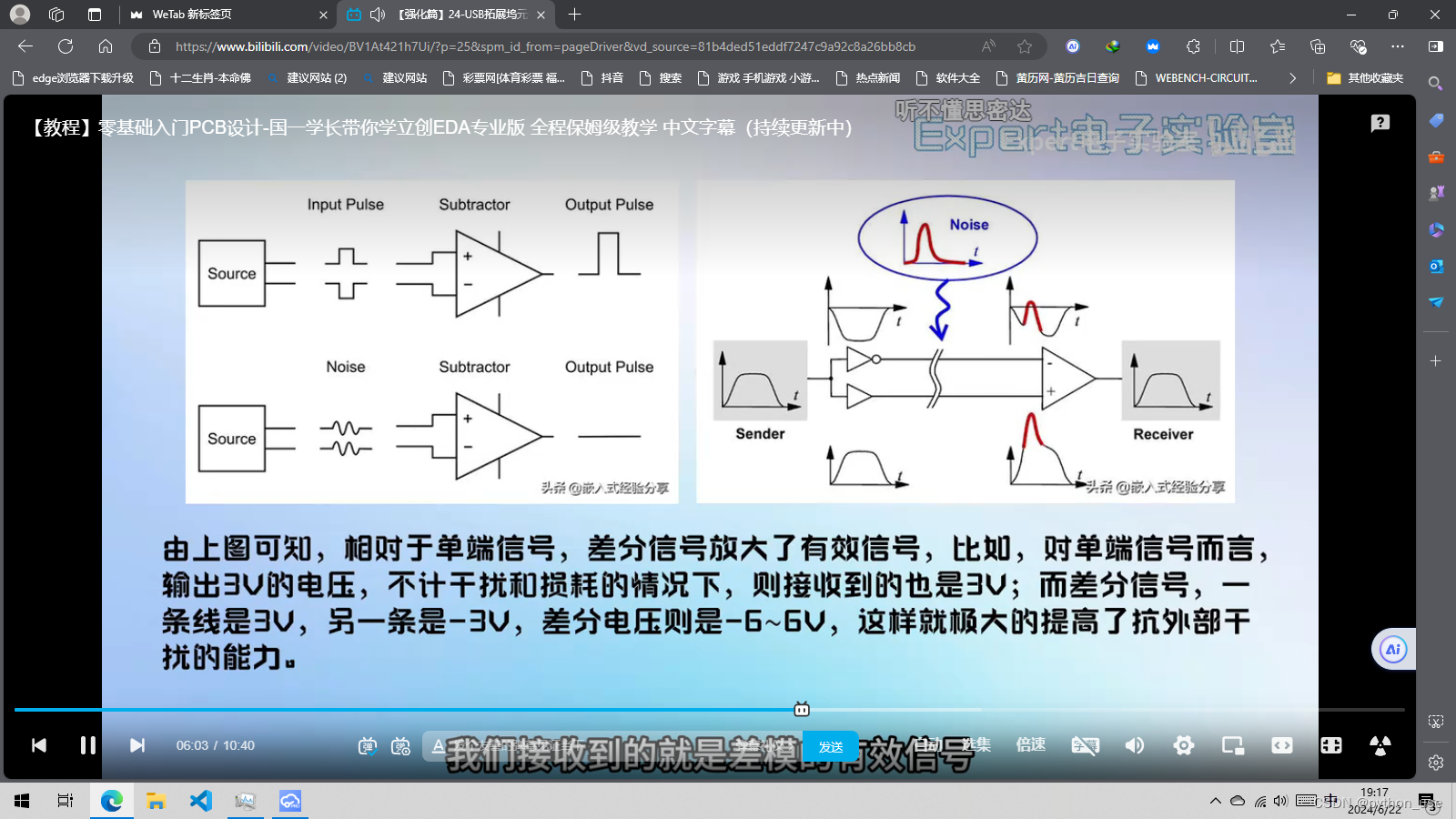

1、DM：Data Minus，数据负信号;
2、DP：USB Data Positive，数据正信号;

HUB芯片：sl2.1A

保险丝：1.5A快恢复保险丝

接电脑的USB：micro b或type-c

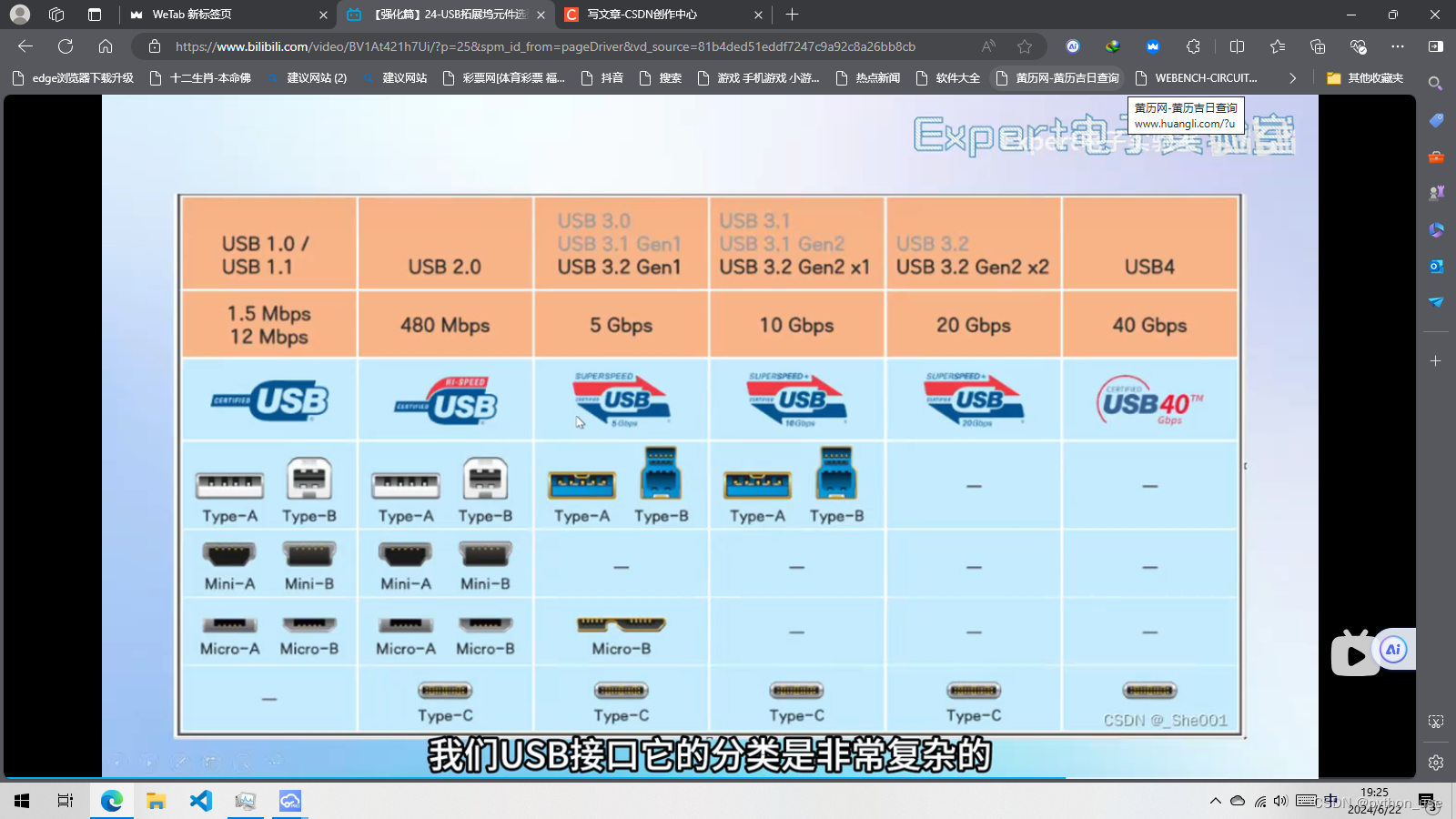

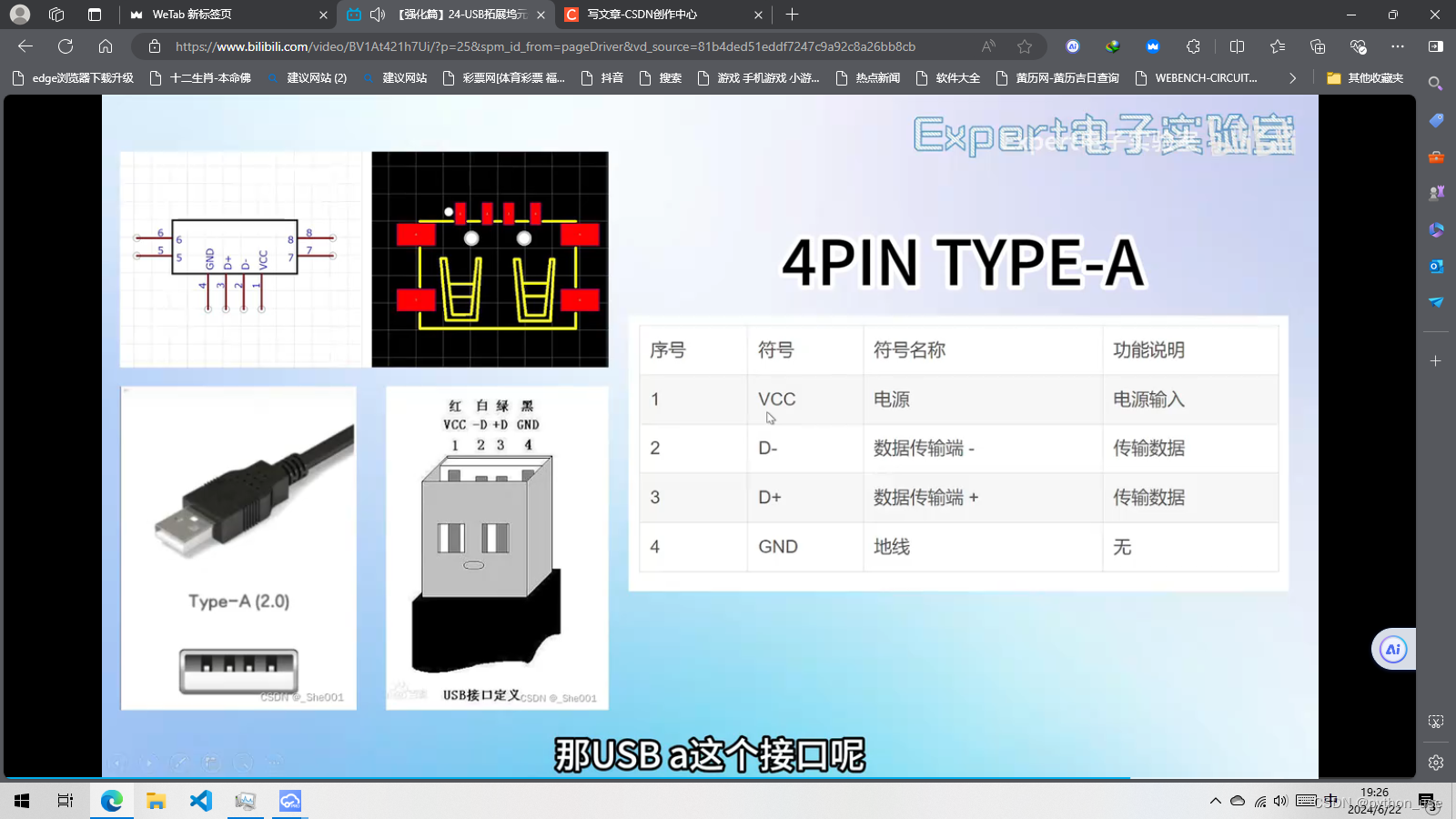

外接的USB：typeA (EDA搜索usb typea母座 180度)

SD读卡器：GL823K

二、画原理图

先打上网络标签，具体电路参照芯片手册

sl2.1A：

GL823K ：C284879_D3054E8AA735401C3047DCECFFFED6D3.pdf (szlcsc.com)

1.供电的滤波电容可选用0.1uf+10uF的组合，滤波效果更好，注意小容值的电容放在靠近芯片的地方

2.如果使用type-c，CC1和CC2要接一个5.1K电阻到地。

2.SHELL引脚是固定引脚，可以不接或接地

4.主供电上放置一个可恢复保险丝，防止短接

5.可以加一个电源指示灯

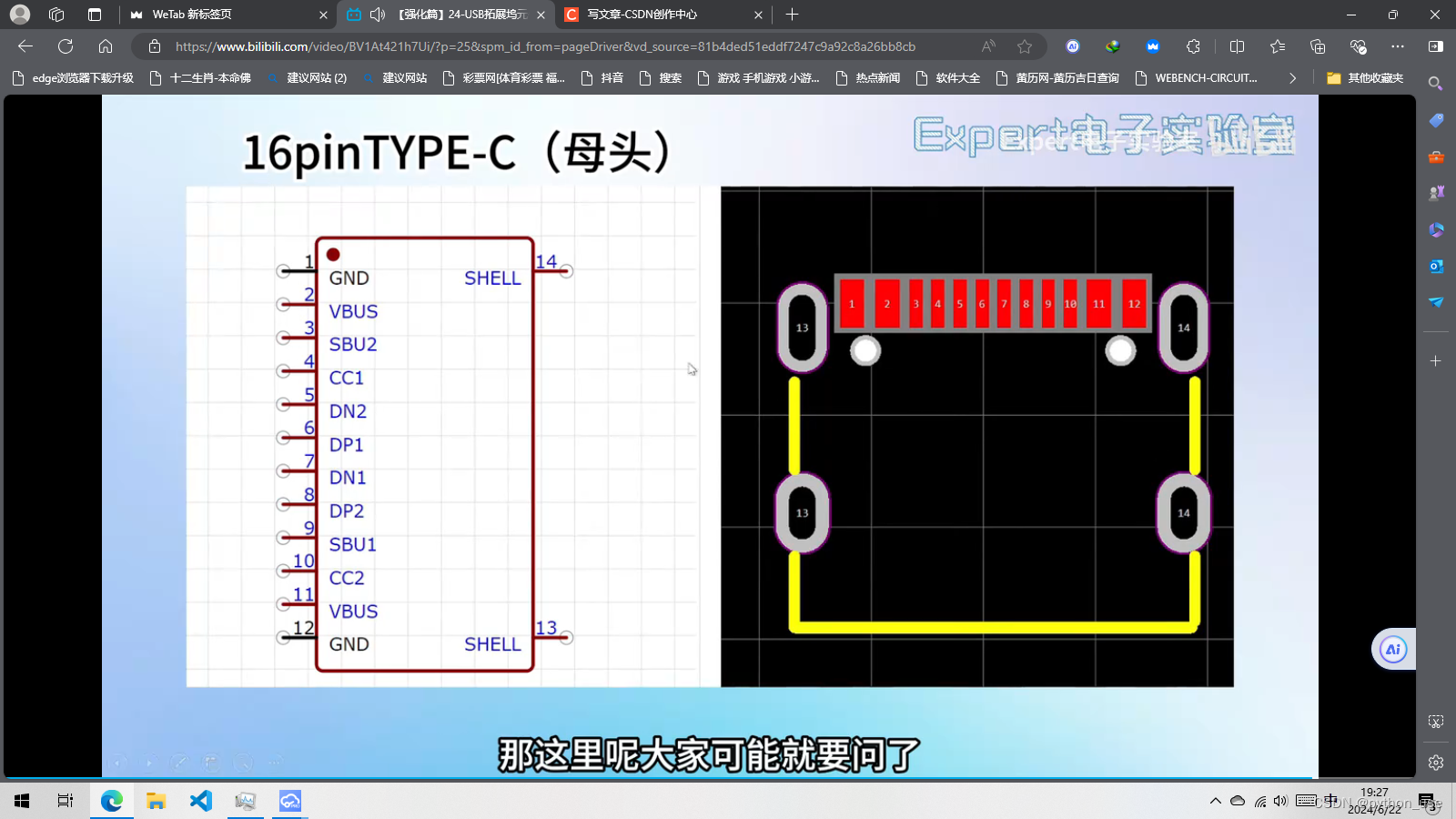

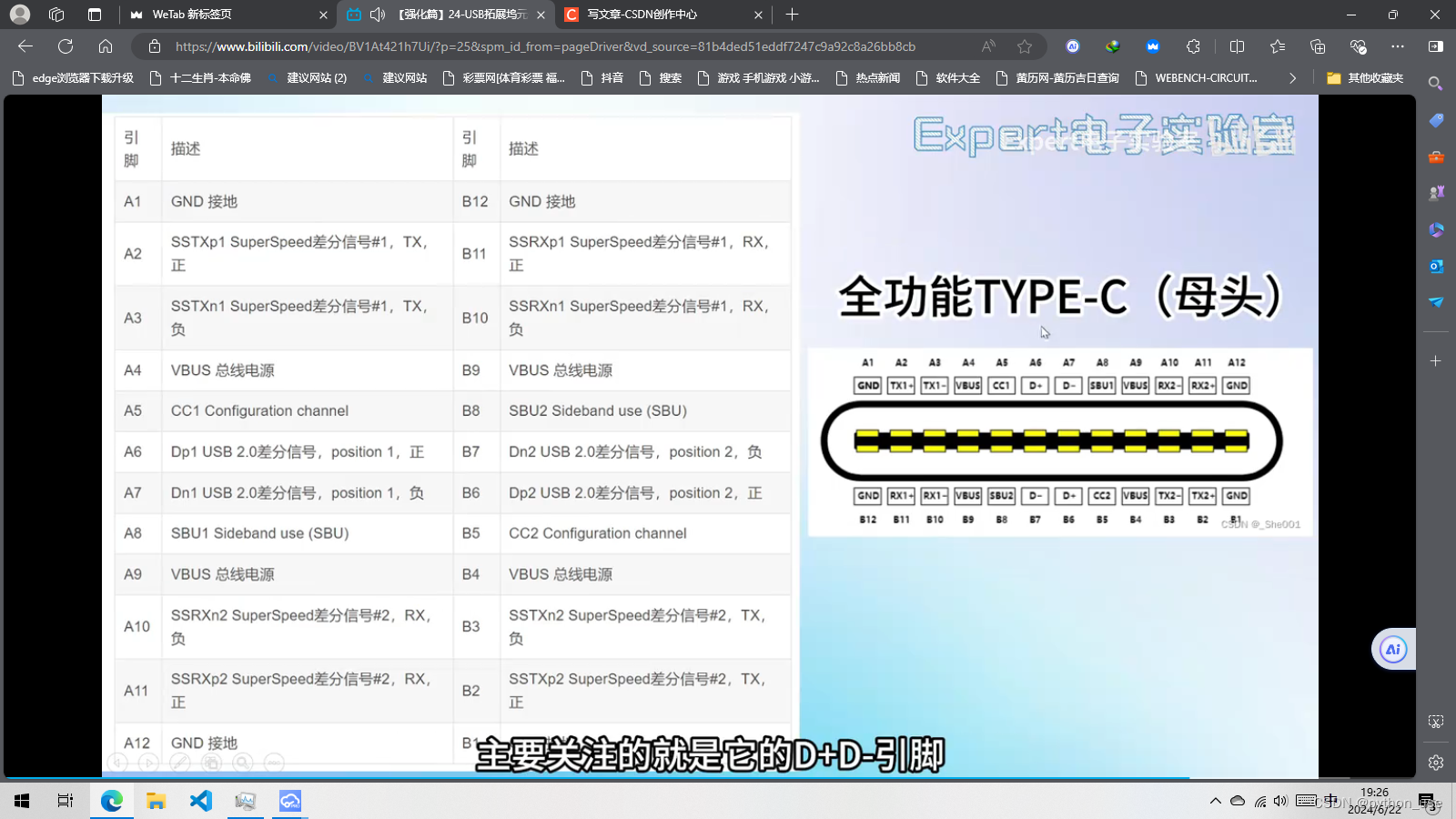

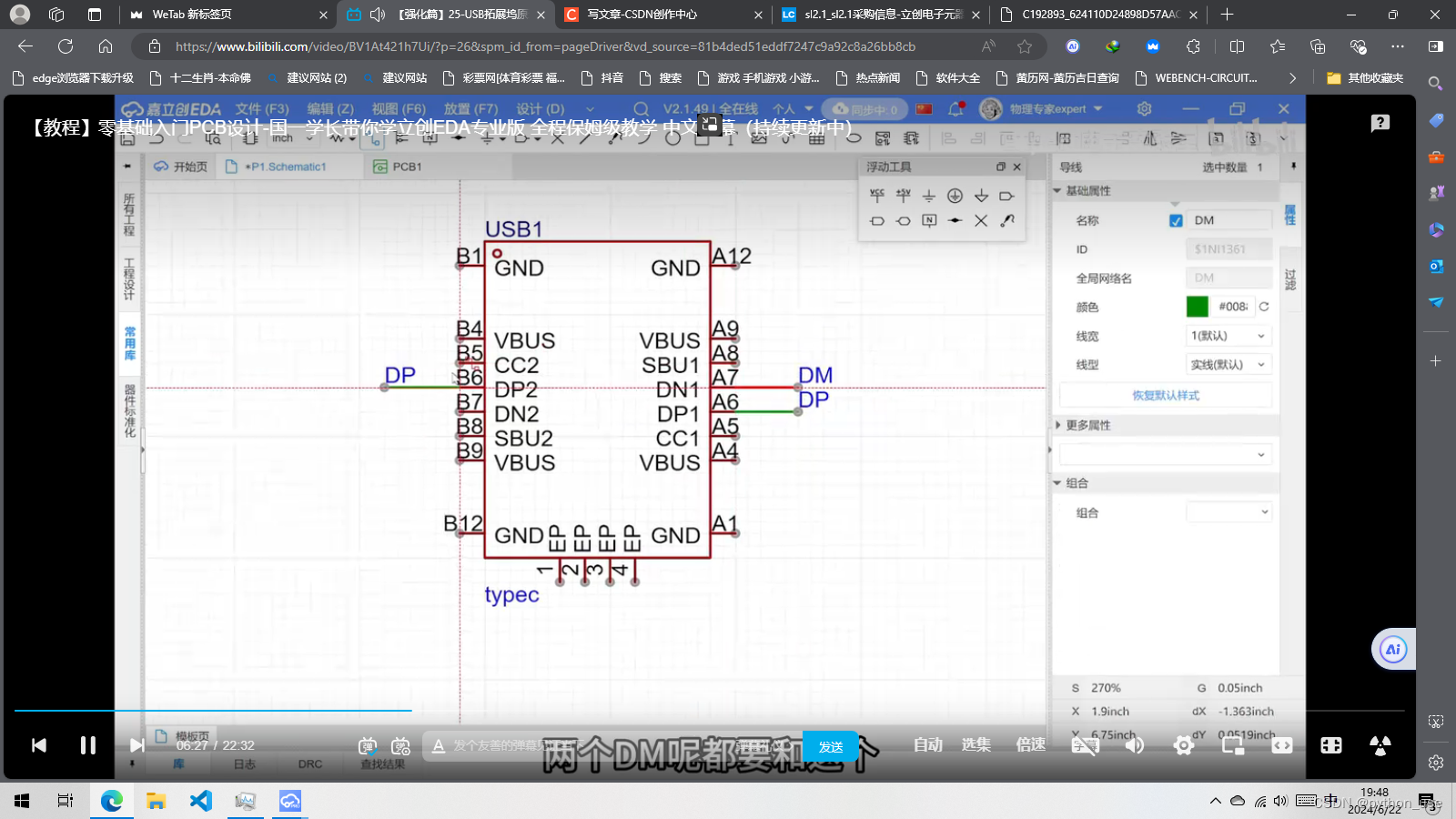

6.由于type-c是支持正反插的，所以两个DN和DP都要连到芯片的DM、DP上

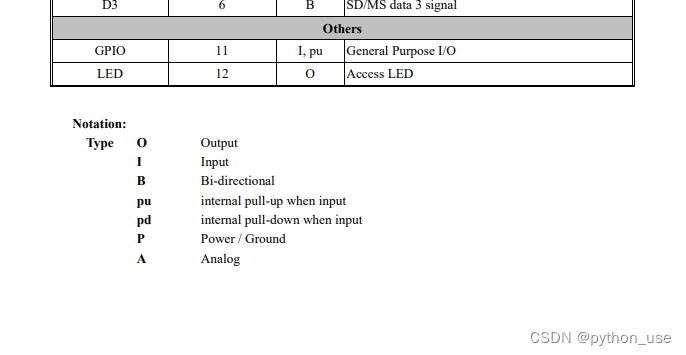

 GL823K 的手册上说了LED和GPIO默认上拉，我们直接接个LED在接到地。

三、PCB布线

 注意滤波电容靠近芯片放、晶振包地挖空处理抗干扰。
