硬件作品2----USB拓展坞

设计难度:★

适合人群:初学者

        调试STM32的板子时发现电脑usb接口不多,在立创开源平台参考一款拓展坞原理图绘制了一版。

参考文章:USB扩展坞【已验证】 - 立创开源硬件平台

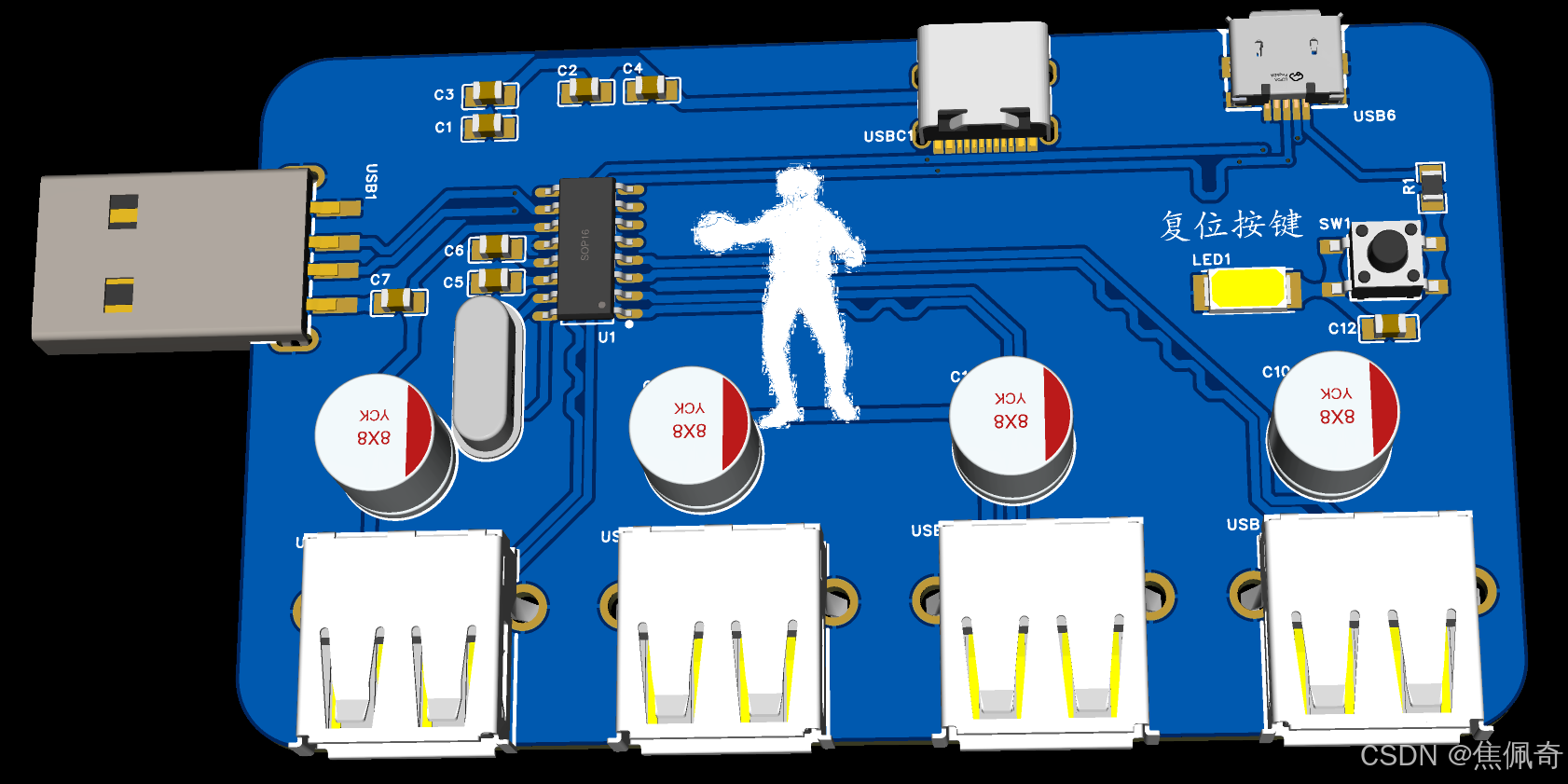

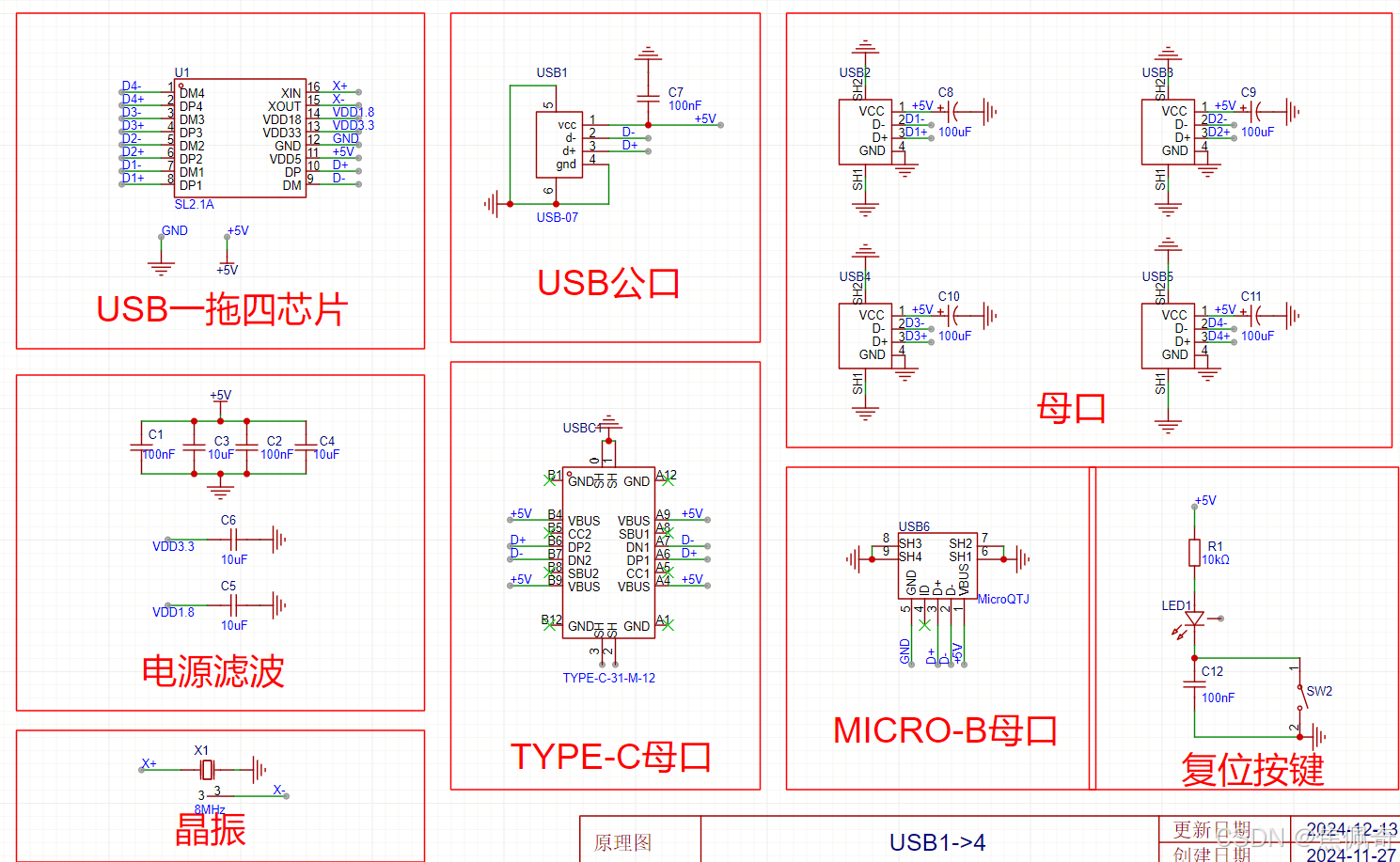

一、原理图与PCB

二、调试过程

        板子已经打样完成,暂未焊接,无驱动即插即用。

        经过调试发现了一些问题:

        0, TYPE-C口与Micro-B口能够正常工作,对手机充电、U盘的数据传输。但是USB公口直接插到电脑不能正常工作。

        第一,万用表测量发现,USB公口直接插入时5V电压发生变化,电脑的USB端口给定的5V电压经过电容后就降低1-2伏,发现电容C7应该直接接地,误接到芯片的5V供电端,将此处更改。在第一版电路的基础上将C7改为0Ω电阻,也能正常工作。

        第二,双刀双掷开关的接线错误,这样接线直接将电容C12短路,换为单刀单掷开关。

        第三,复位电路这里LED指示灯总是不亮,对电路做了稍微的修正。

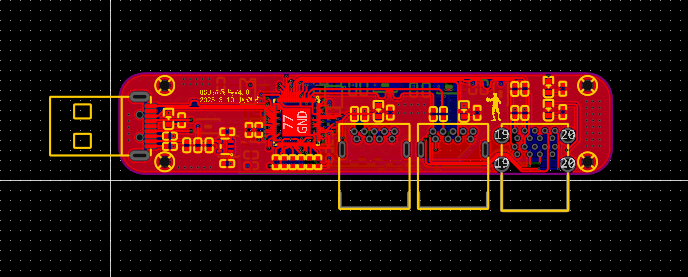

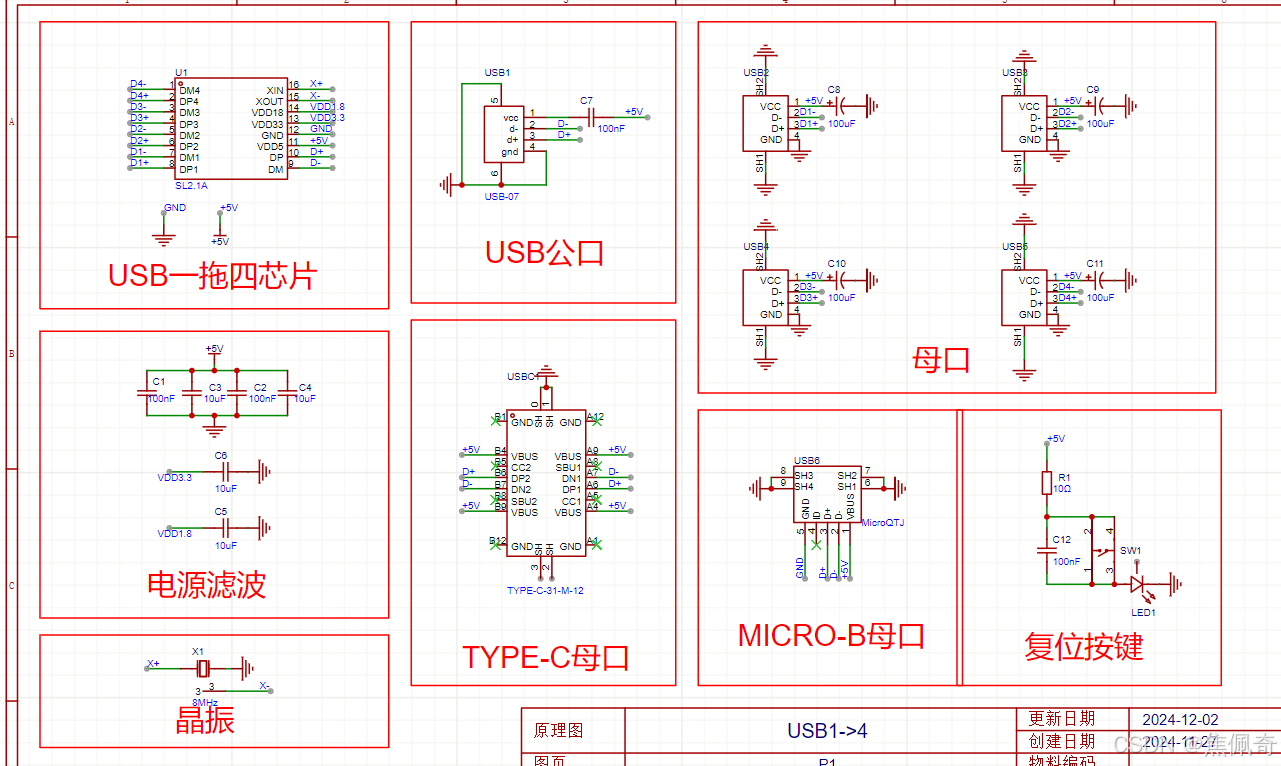

       修改后电路如下,布线无明显改动。

三、改版原因--USB通讯协议

        发现第一版芯片为USB2.0,与预想功能不符。

        USB(Universal Serial Bus,通用串行总线),USB总线是高速串行总线,其优点为供电方式简单(可总线供电)、安装配置非常简单(支持即插即用和热插拔)、容易扩展端口(通过集线器最多可支持扩展127 个外设)、传输方式多样化(控制传输、中断传输、批量传输、同步传输)、兼容良好(产品升级后向下兼容)。

硬件知识:USB3.0和USB2.0的区别,看完你就懂了! - 知乎

USB2.0:

        USB-IF组织在2000年4月27日提出了USB2.0总线协议规范。该协议具备480Mbit/s的高速传输速率,向下兼容低速1.5Mbit/s和全速12Mit/s,对外提供供电电压为5V,最大电流500mA;传输线缆距离最大达5m;通过HUB级联的方式,一个USB接口理论上可以扩展到127个USB设备;同时支持 4种传输方式:控制传输、中断传输、同步传输和批量传输。

        USB2.0四个针脚

引脚名称电缆颜色描述
1VBUS红色电源,+5V
2D-白色数据线负,Data-
3D+绿色数据线正,Data+
4GND黑色电源地,GND

USB3.0:

        USB-IF组织在2008年11月17日推出超高速USB3.0规范。相比较于USB2.0,USB3.0提供更高的5.0Gbit/s的超高速传输速度,并向下兼容USB2.0的传输速率;对外提供供电电压仍然为5V,但最大电流达到了900mA;并且增加了新的电源管理功能,支持待机、睡眠以及暂定模式,更加省电;同时引入了全双工通讯。

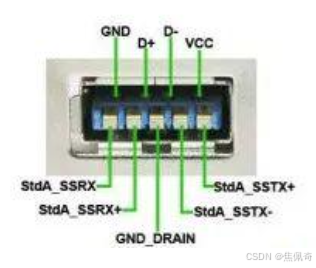

引脚A型连接器B型连接器电缆颜色描述
1VBUSVBUS红色电源,+5V
2D-D-白色2.0数据差分对,Data-
3D+D+绿色2.0数据差分对,Data+
4GNDGND黑色电源地,GND
5StaA_SSRX-StaB_SSRX-蓝色高速数据差分对,RX-
6StaA_SSRX+StaB_SSRX+黄色高速数据差分对,RX+
7GND_DRAINN/AN/A信号地
8StaA_SSTX-StaB_SSTX-紫色高速数据差分对,TX-
9StaA_SSTX+StaB_SSTX+橙色高速数据差分对,TX+

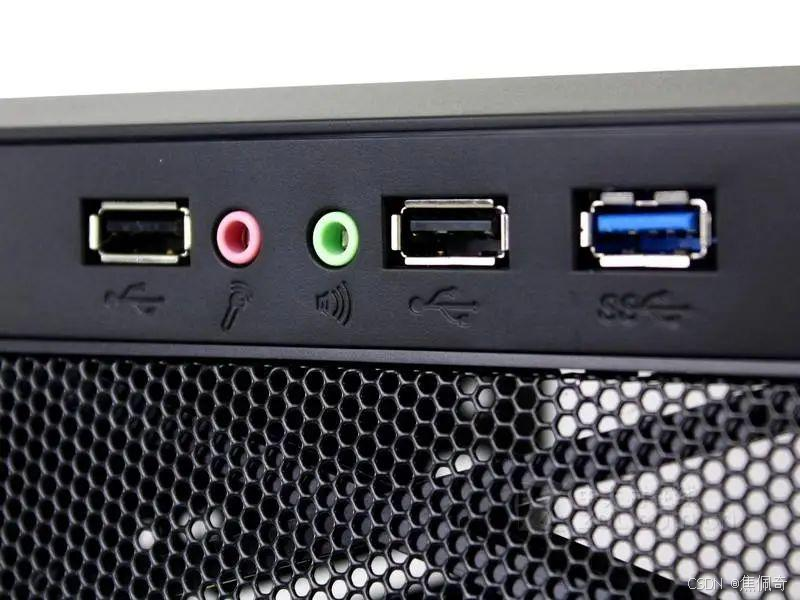

        ​2.0塑料部分为白色,3.0塑料部分为蓝色

        2.0为普通的USB通用标识,3.0含“SS”样式

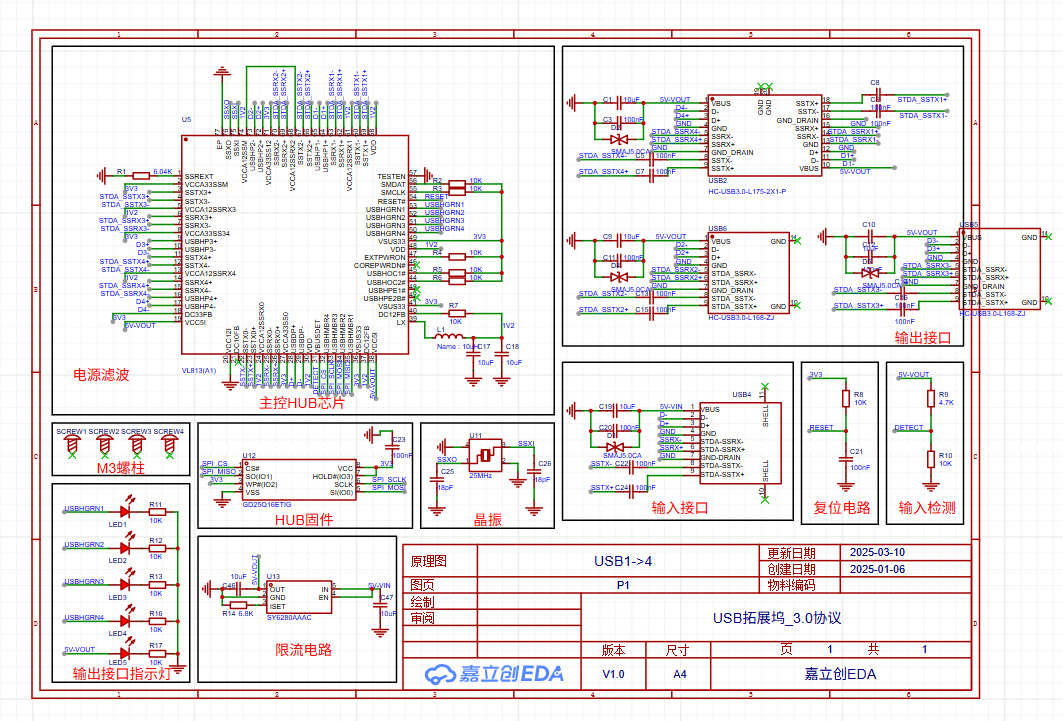

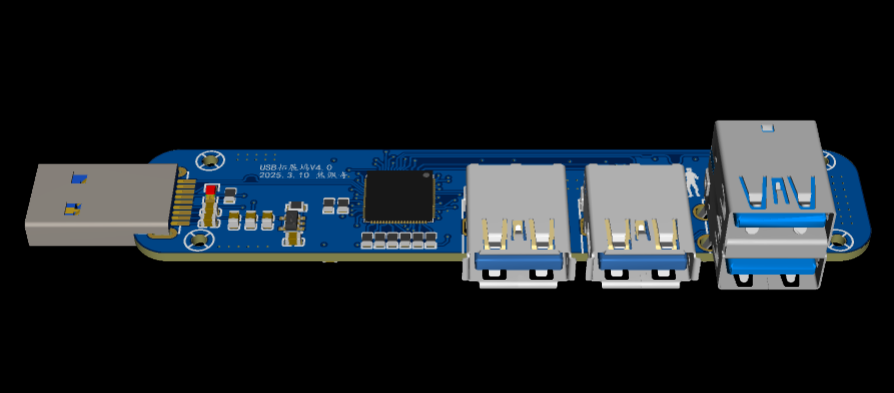

四、新原理图与PCB
