HEVC/H.265视频编解码学习笔记–框架及块划分关系

前言

由于本人在学习视频的过程中，觉得分块单元太多搞不清楚其关系，因此本文着重记录这些分块单元的概念以及关联。

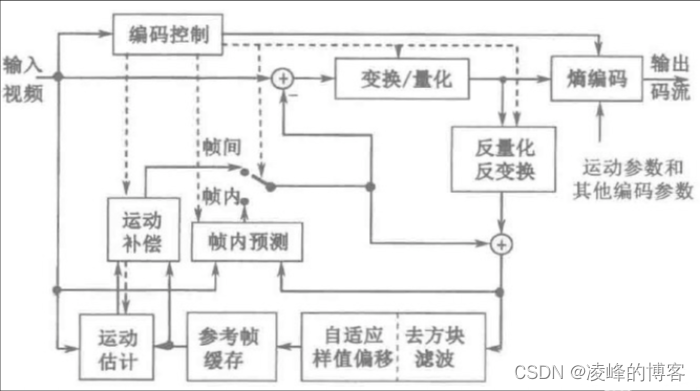

一、框架

视频为一帧一帧的图像，其编码的主要核心是压缩空间以及时间上的冗余。因此，视频编码有帧内预测和帧间预测方式。

1. 帧内预测：使用帧内部相邻块进行预测，主要对预测残差进行编码
2. 帧间预测：使用已经编码的先前帧（不一定为时间顺序上的前一帧，该帧需要反解码和滤波）预测当前帧，主要对运动估计（运动位置的差值），运动补偿（两运动匹配块的像素差值）进行编码。

在预测、变换及编码之前，需要对图像进行各种划分。因此，接下来学习图像划分相关的概念，即编码单元和结构。

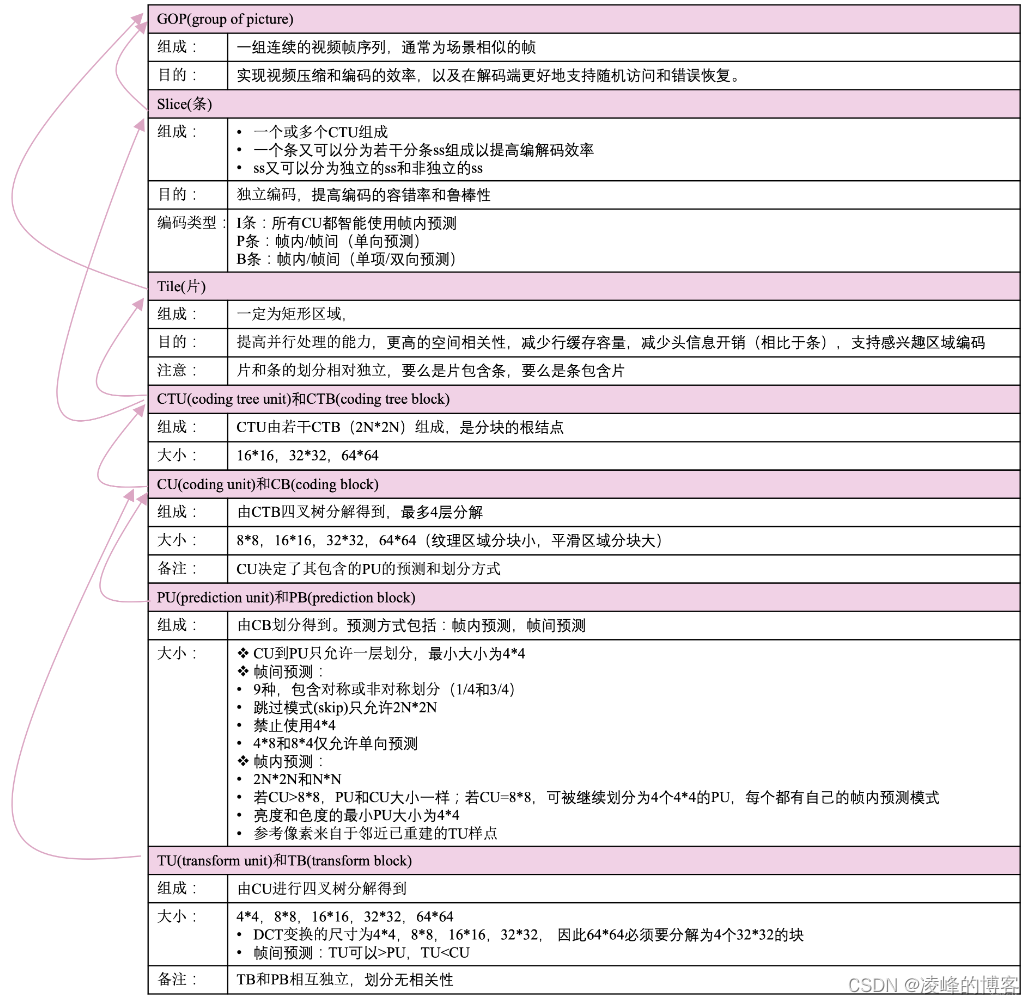

二、编码单元划分及关系总结

 根据本人的学习及理解，将编码单元划分及相互关系总结如下，如有错误和理解的不到位的地方，还请各位大佬指正！
