松下PLC FP-XH C30T 和昆仑通态触摸屏 TPC7022Ex 程序下载步骤

松下PLC FP-XH C30T 和昆仑通态触摸屏 TPC7022Ex 程序下载步骤

该步骤主要是方便车间的组装人员，带着电脑去把程序和界面进行下载

一、触摸屏设置

将触摸屏IP修改为和电脑是同一个网段，才可连接下载程序

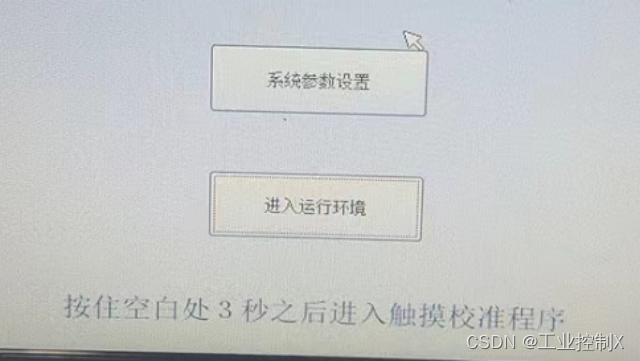

1、设备上电，连续点击触摸屏，进入下面界面

2、点击系统参数设置，进入网络设置

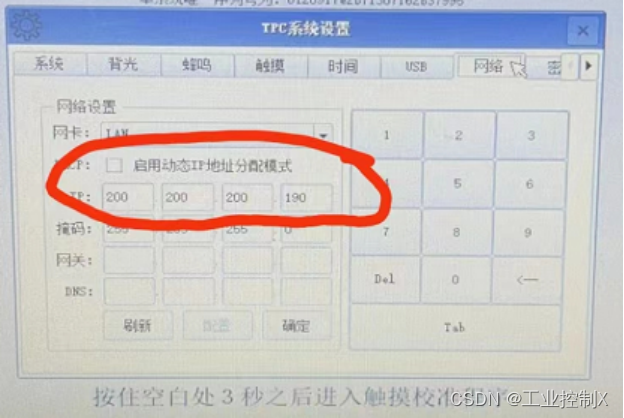

将红色部分的IP地址改为和电脑是同一个网段，如将触摸屏IP改为192.168.1.88；

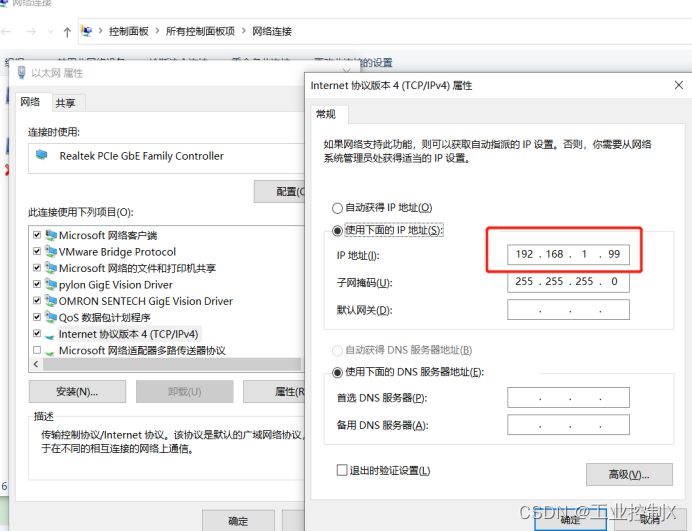

如下图，打开网络适配器，电脑的IP是192.168.1.99，和触摸屏IP的前3位需要一致，才能通讯完成程序下载；

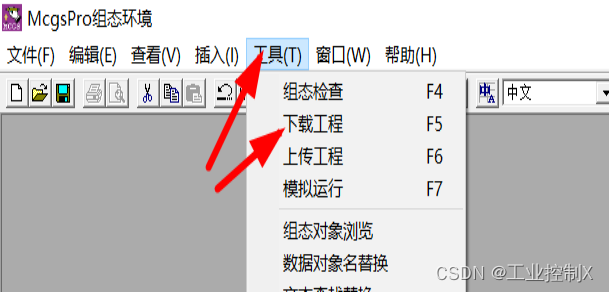

3、打开触摸屏文件，点击“工具”，点击“下载工程”；

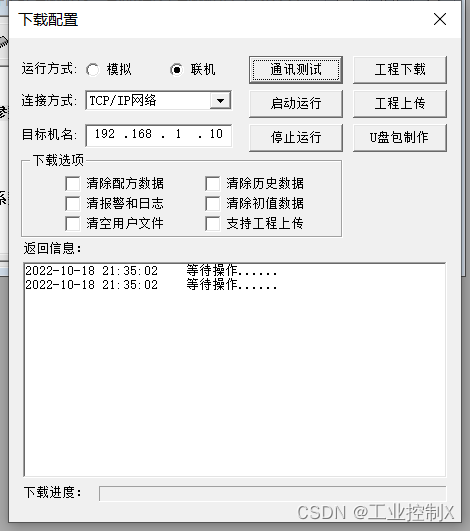

4、在下面窗口中将目标机名的IP改为刚设置好的触摸屏IP,点击“工程下载按钮”，即可完成触摸屏界面的程序下载

二、PLC设置

1、打开PLC程序文件，点击“在线”，点击“通信设置”；
将端口设置为连接PLC后显示的端口号，其他参数选择可选择默认；

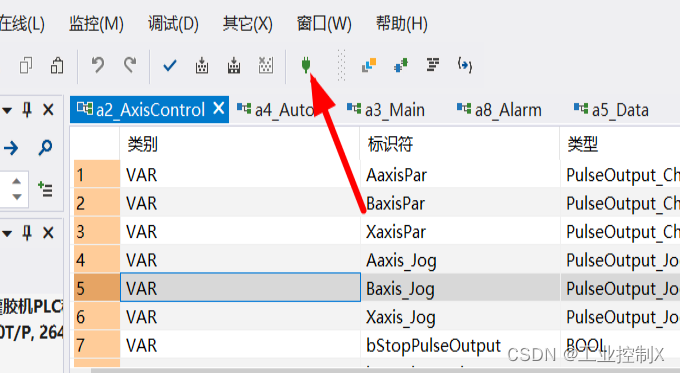

2、点击剪头所指图标，在弹出的窗口中选择将配置和程序下载

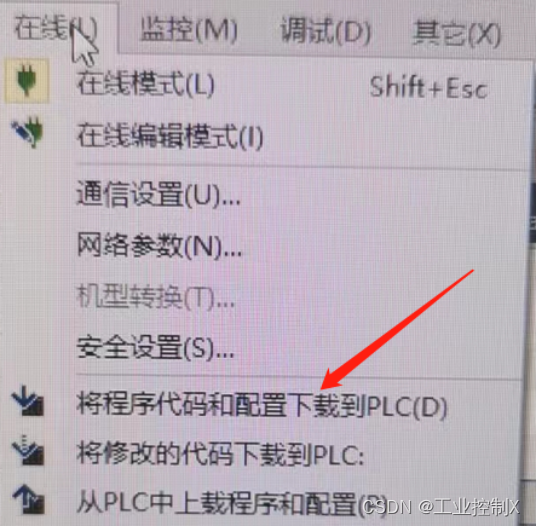

3、或者点击在线，选择箭头所指选项；

三、检查硬件

1、PLC需要安装电池保存数据；
2、需要将开关拨上去在RUN状态下

3、检查和触摸屏的通讯线是否连接正确

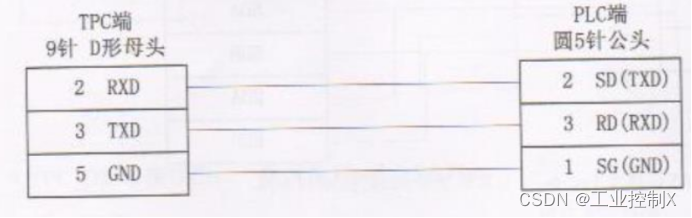

触摸屏的是9针母头，确认235脚对应的线束颜色，然后按照下图进行连接，连接正确后，触摸屏就会显示PLC内部的参数。



以上，界面和程序配置完成。
