设计要求 电源电压Vs=147～220V， 额定负载电流11A， 最小负载电流1.1A， 开关频率20kHz； 要求输出电压Vo=110V，纹波小于1%。 要求最小负载时电感电流不断流。
-
计算: 输出滤波电感L和电容C，选取合适参数的开关管T和二极管D。
-
通过MATLAB仿真验证计算结果
-
通过更改参数使电路在最小负载时电感电流处于断续、临界、连续三种工作情况
-
通过更改参数调节输出纹波电压大小
-
通过更改占空比参数，观察电路输出参数的变化
添加图片注释，不超过 140 字（可选）

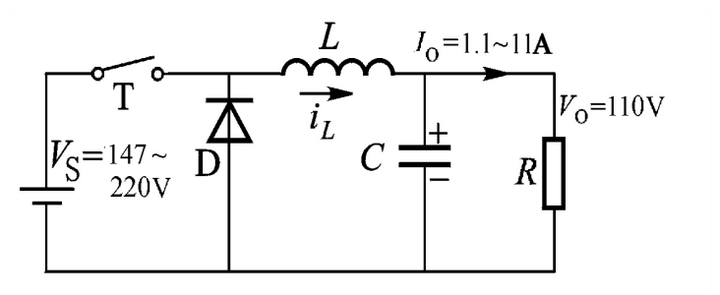

图 1 电路原理图
-
建立模型 本次实验主要用到的是Matlab的Simulink，电力电子器件基本上都位于Simscape库中。参照要求设计图进行模型搭建，选择IGBT（绝缘栅双极型晶体管）作为开关器件，因为它具有高输入阻抗，驱动功率要求低，驱动电路简单的优点，同时是电压控制型器件，易于驱动。搭建好的模型图如下所示
添加图片注释，不超过 140 字（可选）

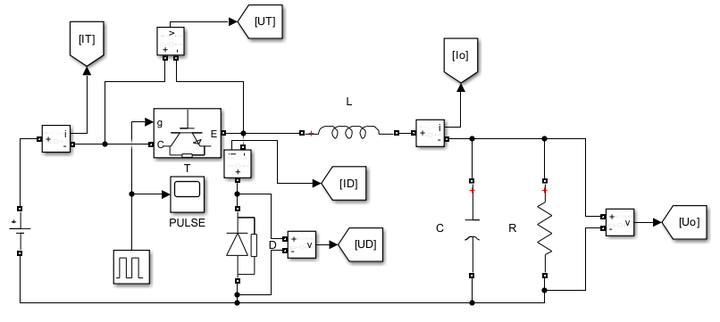

图 2 MATLAB仿真模型图
-
参数计算
先计算电感电流连续模式的参数
-
周期和占空比 要求开关频率为20kHz，所以对周期有 输入电压在147-220V，这里取200V作为输入电压，因为所要求的输出电压为110V，根据公式 可得占空比为0.55。
-
电感L的取值 电感值一般通过电感电流纹波来确定，设计要求中没有指明电感电流纹波率，这里取纹波率为0.2（一般在0.2-0.4之间），根据计算公式 其中是Vin输入电压，Vout是输出电压，L是电感值，D是占空比,T是开关周期，可得电感值L为0.012375H
-
电容C的取值
电容的主要作用就是减小输出电压纹波，根据电压纹波计算公式
可得电容C的取值为0.000275F。
-
仿真波形 将模型参数更改为上述计算值，即电路正常工作在电流连续模式，得到的仿真波形图如下所示
添加图片注释，不超过 140 字（可选）

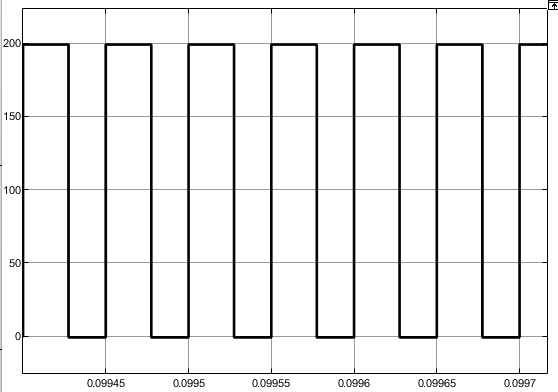

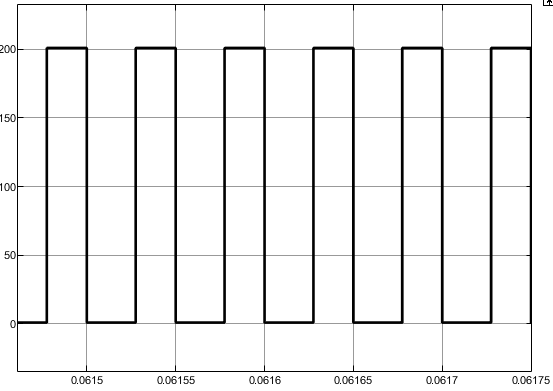

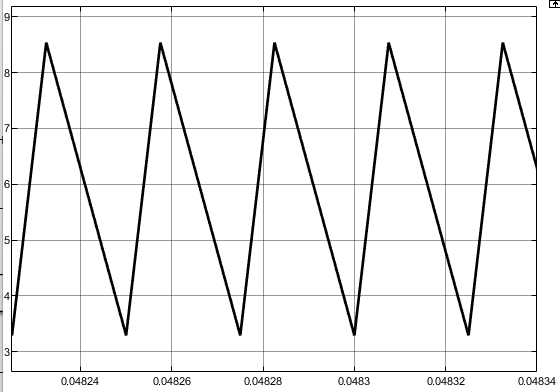

图 3 UT图像
添加图片注释，不超过 140 字（可选）

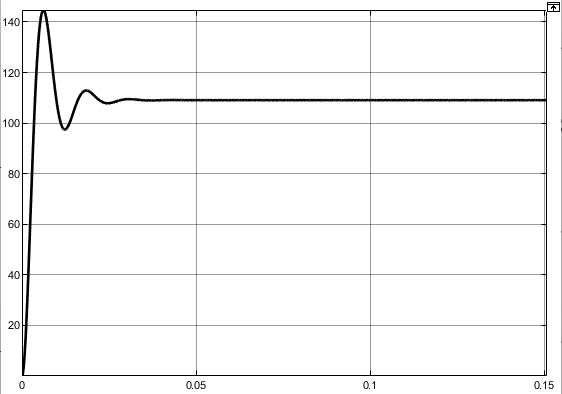

图 4 UD图像
添加图片注释，不超过 140 字（可选）

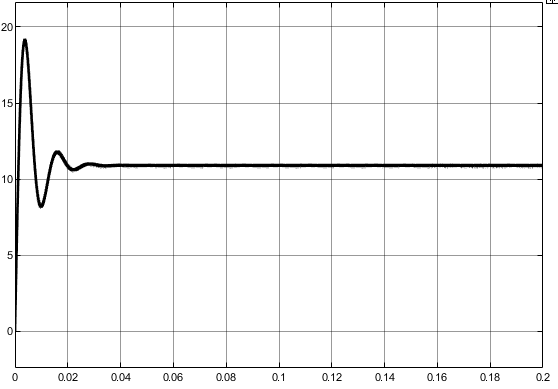

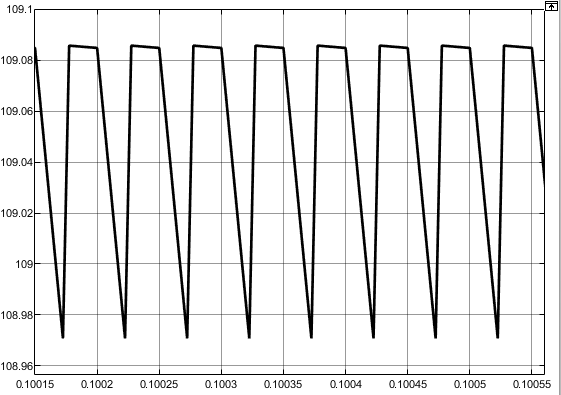

图 5 Uo图像
添加图片注释，不超过 140 字（可选）

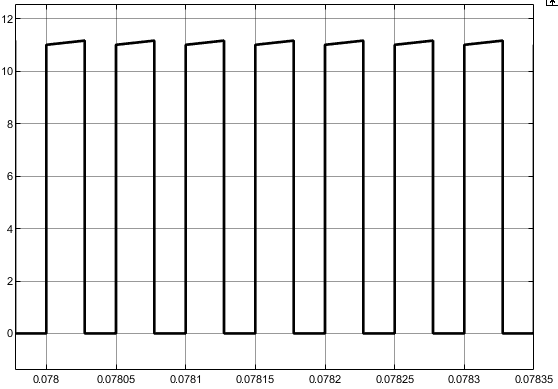

图 6 IT图像
添加图片注释，不超过 140 字（可选）

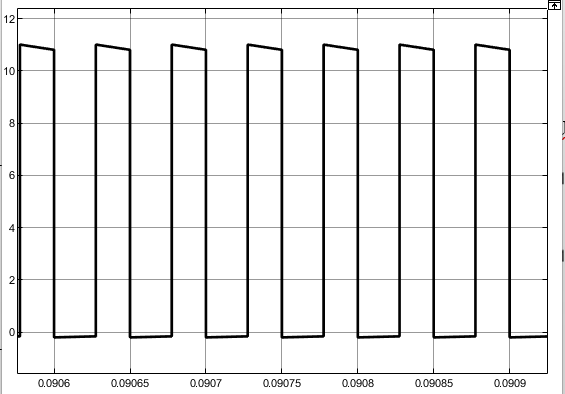

图 7 ID图像
添加图片注释，不超过 140 字（可选）

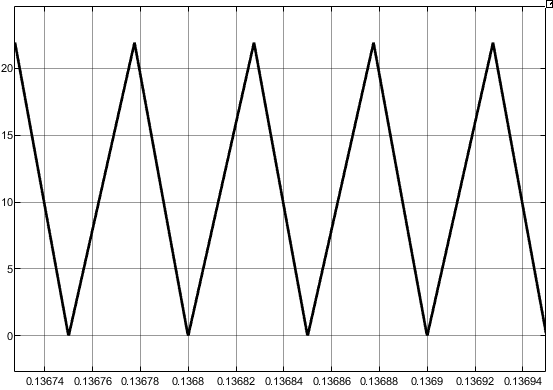

图 8 IL图像
-
结果分析
-
三种工作模式下的电感电流、
控制电感电流是否连续的关键是电感L的取值。根据临界电感计算公式
可得临界电感为112.5uH
-
连续(电感L大于等于临界电感)
添加图片注释，不超过 140 字（可选）

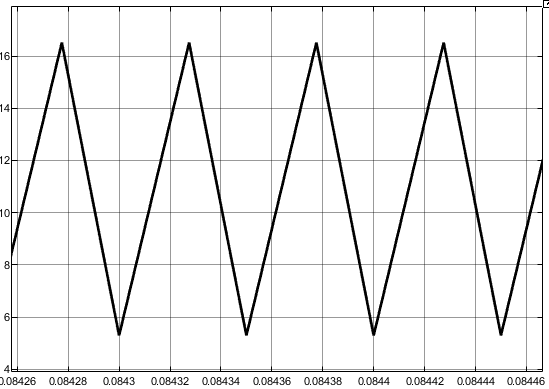

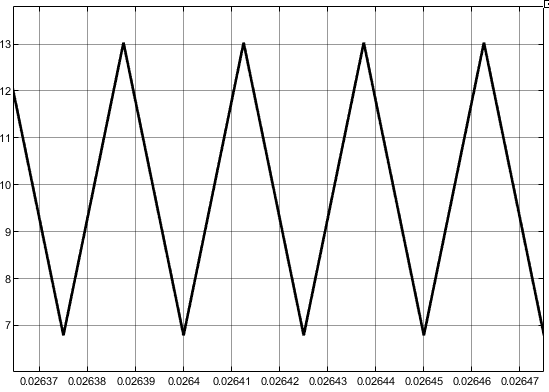

图 9 电感电流连续
-
临界(电感L等于临界电感)
添加图片注释，不超过 140 字（可选）
图 10 电感电流临界连续
-
断续(电感L小于临界电感)
添加图片注释，不超过 140 字（可选）

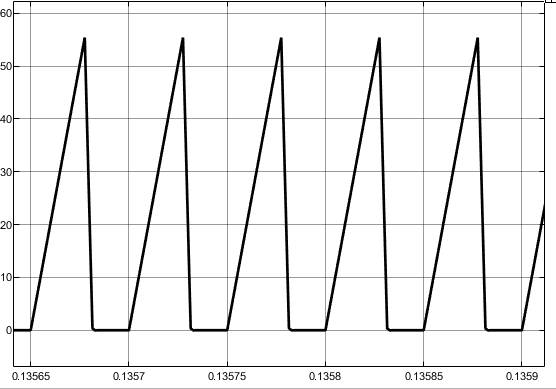

图 11 电感电流断续
-
调节输出纹波电压大小
在 BUCK 电路中，输出电压纹波主要是由于电感和电容的滤波特性不完全理想导致的。当开关管导通和关断时，电感电流的变化会引起电容的充放电过程，从而产生电压波动。
-
电容的调节 电容是主要起平滑电压作用的元件。在电荷量变化相同的情况下，电容值越大，电压变化越小。
添加图片注释，不超过 140 字（可选）
图 12 输出电压(C=100uF)
添加图片注释，不超过 140 字（可选）

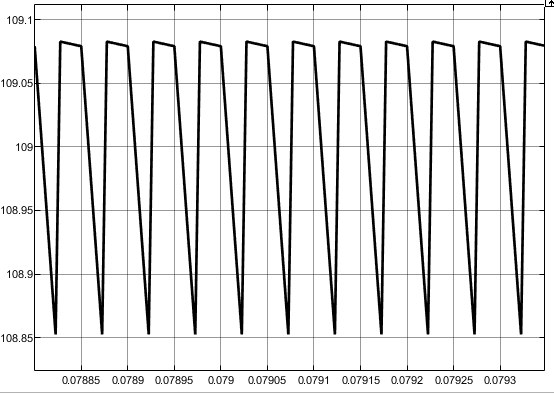

图 13 输出电压(C=200uF) 可以看出通过电容的增大，纹波由原本的230mV显著减小为了不到100mV。
-
电感的调节 电感在电路中的作用是阻止电流的突变。增大电感值可以使电感电流变化更平缓，从而减小电容的充放电电流，进而减小纹波。
添加图片注释，不超过 140 字（可选）

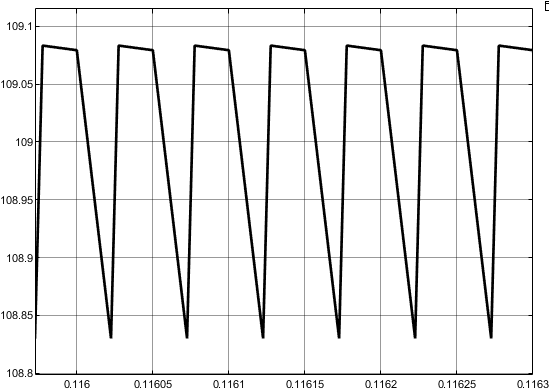

图 14 输出电压(L=200uH)
添加图片注释，不超过 140 字（可选）

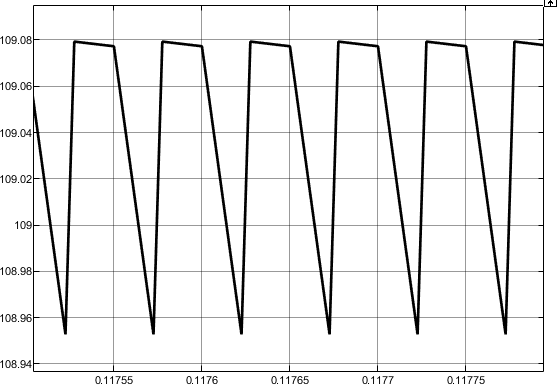

图 15 输出电压(L=400uH) 可以看出电感放大一倍之后，电压纹波由250mV降低到了约130mV。
-
开关频率的调节
开关频率越高，一个开关周期内电感电流的变化量会分布在更短的时间内，电容有更多的机会进行充放电来平滑电压，从而减小纹波。
添加图片注释，不超过 140 字（可选）

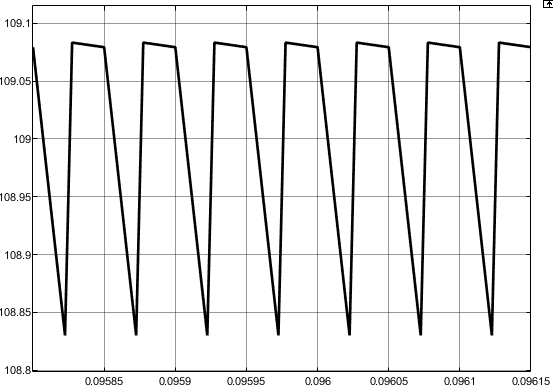

图 16 输出电压(f=20kHz)
添加图片注释，不超过 140 字（可选）

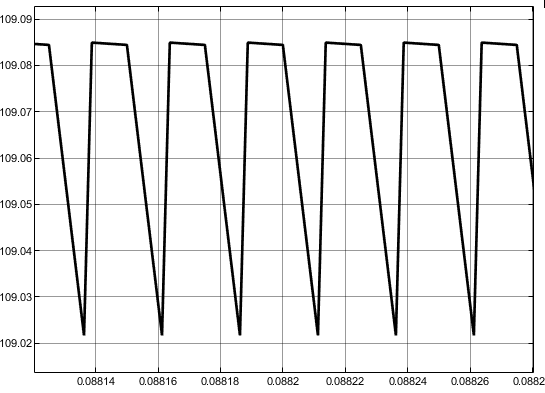

图 17 输出电压(f=40kHz)
由图可知，经过对开关频率进行放大，纹波电压也由250mV下降到了80mV。
-
占空比对电路输出参数的影响
-
输出电压 输出电压和输入电压以及占空比之间存在着简单的线性关系。这意味着通过调节占空比，可以方便地控制输出电压的大小。占空比越大，输出电压越高；占空比越小，输出电压越低。如下图所示
添加图片注释，不超过 140 字（可选）

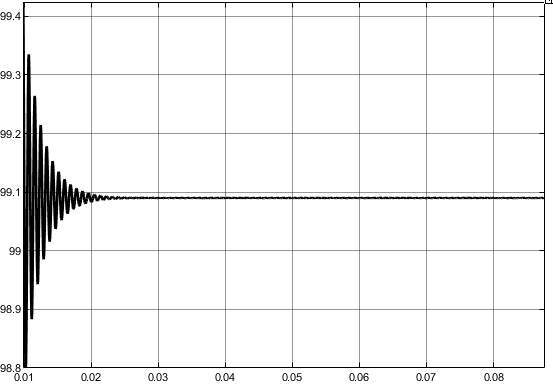

图 18 输出电压(D=50%)
添加图片注释，不超过 140 字（可选）
图 19 输出电压(D=30% )
-
输出电流
占空比间接影响输出电流。当输出电压因占空比变化而改变时，如果负载电阻不变，根据欧姆定律，输出电流也会随之改变。
此外，占空比还会影响电感电流的峰值和谷值。在电感电流连续模式下，电感电流峰值
其中是电感电流的纹波电流，它的计算公式为
可以看出，占空比的变化会改变纹波电流，从而影响电感电流的峰值和谷值。
添加图片注释，不超过 140 字（可选）

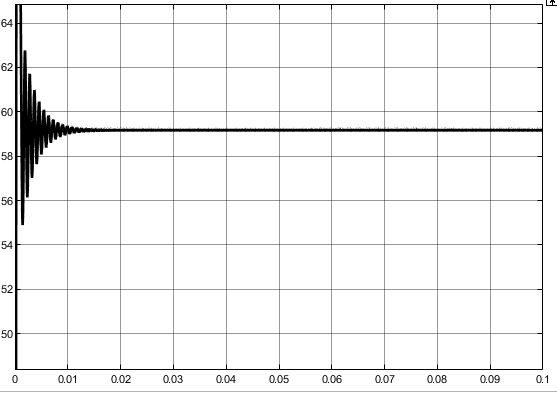

图 20 输出电流(D=50%)
添加图片注释，不超过 140 字（可选）
图 21 输出电流(D=30%)
心得体会
本次仿真实验直观方便的展示了BUCK电路的工作原理和参数设置，帮助我加深了对课本上知识的理解，同时我对Simulink仿真工具的使用能力也有了提升。但是经过深入了解后我发现我还有很多电路知识和设计原理不是很清楚，还需要进一步学习。
