GPS历史轨迹优化算法的研究与实现

GPS历史轨迹优化算法的研究与实现

摘要

本研究提出了一种综合利用数据清洗、密度聚类、卡尔曼滤波和地图匹配的新算法，命名为“DSKF-Match”。该算法旨在处理GPS轨迹数据，通过清洗、聚类、平滑和匹配等步骤，提高数据的质量和准确性。首先，算法利用时间窗口法进行数据清洗，去除噪声和异常点，以减少数据中的不确定性。随后，采用密度聚类算法将轨迹数据划分为不同的运动模式，以便更好地理解行车行为和路线规律。接着，对每个运动模式的轨迹数据应用卡尔曼滤波算法进行平滑处理，去除数据中的噪声，提高数据的精确性和连续性。最后，将平滑后的轨迹数据与地图数据进行匹配，将轨迹点的位置信息纠正到地图上的道路网络中，提高轨迹数据的地理位置准确性。实验结果表明，DSKF-Match算法能够有效地提高GPS轨迹数据的质量和准确性，具有较好的应用前景和实用价值。

引言

随着全球定位系统（GPS）技术的普及和发展，大量的GPS轨迹数据被广泛应用于交通管理、地理信息系统、智能导航等领域。然而，由于GPS信号的不稳定性、设备误差等原因，轨迹数据常常存在噪声和不准确性，影响了数据的可用性和可靠性。为了克服这些问题，研究者们提出了许多处理GPS轨迹数据的算法和方法。

本研究旨在提出一种综合利用数据清洗、密度聚类、卡尔曼滤波和地图匹配的新算法，名为“DSKF-Match”。该算法通过一系列处理步骤，包括数据清洗、密度聚类、卡尔曼滤波和地图匹配，以提高GPS轨迹数据的质量和准确性。数据清洗阶段旨在去除轨迹数据中的噪声和异常点，减少不确定性。密度聚类阶段将轨迹数据划分为不同的运动模式，有助于更好地理解行车行为和路线规律。卡尔曼滤波阶段利用滤波技术对轨迹数据进行平滑处理，去除噪声并提高数据的连续性。最后，地图匹配阶段将平滑后的轨迹数据与地图数据进行匹配，提高数据的地理位置准确性。通过综合利用这些处理步骤，DSKF-Match算法能够有效地提高GPS轨迹数据的质量和准确性，具有广泛的应用前景和实用价值。

方法

1. 数据清洗

   数据清洗是GPS历史轨迹优化的第一步，其目的是去除轨迹数据中的噪声和异常点，提高数据的质量和准确性。本文采用了基于时间窗口法的数据清洗方法，通过设定时间阈值和速度阈值来筛选出轨迹数据中的有效点，并剔除噪声和异常点。

   import numpy as np

   def data_cleaning(tracks, time_threshold=60, speed_threshold=100):
   	"""
   	数据清洗函数

   	参数：
   		tracks：轨迹数据，每一行为一个轨迹点，包括经度、纬度、时间戳等信息
   		time_threshold：时间阈值，单位为秒，默认为60秒
   		speed_threshold：速度阈值，单位为km/h，默认为100km/h

   	返回值：
   		cleaned_tracks：清洗后的轨迹数据
   	"""
   	cleaned_tracks = []
   	for i in range(len(tracks) - 1):
   		# 获取相邻两点的经纬度和时间信息
   		lon1, lat1, time1 = tracks[i]
   		lon2, lat2, time2 = tracks[i+1]

   		# 计算时间间隔
   		time_diff = (time2 - time1).total_seconds()

   		# 计算距离
   		dist = np.sqrt((lon2 - lon1)**2 + (lat2 - lat1)**2)

   		# 计算速度
   		speed = dist / time_diff * 3600  # 单位换算：米/秒 -> 千米/小时

   		# 如果时间间隔或速度超过阈值，则将当前点标记为异常点
   		if time_diff > time_threshold or speed > speed_threshold:
   			continue  # 跳过当前点，不添加到清洗后的轨迹数据中
   		else:
   			cleaned_tracks.append([lon1, lat1, time1])

   	# 将最后一个轨迹点添加到清洗后的轨迹数据中
   	cleaned_tracks.append(tracks[-1])

   	return cleaned_tracks

   # 示例轨迹数据
   tracks = [
   	[51.5074, 0.1278, datetime.datetime(2022, 1, 1, 8, 0, 0)],
   	[51.5075, 0.1277, datetime.datetime(2022, 1, 1, 8, 5, 0)],
   	[40.7128, -74.0060, datetime.datetime(2022, 1, 1, 8, 10, 0)],
   	[34.0522, -118.2437, datetime.datetime(2022, 1, 1, 8, 20, 0)]
   ]

   # 执行数据清洗
   cleaned_tracks = data_cleaning(tracks)

   # 打印清洗后的轨迹数据
   for track in cleaned_tracks:
   	print(track)



2. 密度聚类算法

   密度聚类算法是对轨迹数据进行聚类的一种有效方法，能够识别出轨迹数据中的有效运动模式。本文采用基于密度的DBSCAN算法进行轨迹数据的聚类分析，将轨迹数据划分为不同的运动模式，并提取出每个运动模式的关键点。

   from sklearn.cluster import DBSCAN
   import numpy as np

   def density_based_clustering(tracks, eps=0.001, min_samples=5):
   	"""
   	密度聚类函数

   	参数：
   		tracks：轨迹数据，每一行为一个轨迹点，包括经度和纬度信息
   		eps：邻域半径，用于确定邻域范围，默认为0.001（弧度）
   		min_samples：邻域内最小样本数，默认为5

   	返回值：
   		clusters：聚类结果，每个元素为一个聚类，包含若干轨迹点的索引
   	"""
   	# 转换为numpy数组
   	tracks_array = np.array(tracks)

   	# 使用DBSCAN进行密度聚类
   	clustering = DBSCAN(eps=eps, min_samples=min_samples).fit(tracks_array)

   	# 获取聚类结果
   	labels = clustering.labels_

   	# 整理聚类结果
   	clusters = {}
   	for i, label in enumerate(labels):
   		if label not in clusters:
   			clusters[label] = []
   		clusters[label].append(i)

   	return clusters

   # 示例轨迹数据
   tracks = [
   	[51.5074, 0.1278],
   	[51.5075, 0.1277],
   	[40.7128, -74.0060],
   	[34.0522, -118.2437],
   	[51.5076, 0.1279],
   	[51.5073, 0.1276],
   	[34.0523, -118.2436]
   ]

   # 执行密度聚类
   clusters = density_based_clustering(tracks)

   # 打印聚类结果
   for cluster_id, cluster_points in clusters.items():
   	print(f"Cluster {cluster_id}: {cluster_points}")



3. 卡尔曼滤波

   卡尔曼滤波是一种常用的信号处理技术，能够有效地去除轨迹数据中的噪声，并对数据进行平滑处理。在本文中，我们采用卡尔曼滤波算法对轨迹数据进行滤波处理，提高数据的精确性和可靠性。

   import numpy as np
   from filterpy.kalman import KalmanFilter

   def kalman_filter(tracks):
   	"""
   	卡尔曼滤波函数

   	参数：
   		tracks：轨迹数据，每一行为一个轨迹点，包括经度和纬度信息

   	返回值：
   		smoothed_tracks：经过卡尔曼滤波平滑处理后的轨迹数据
   	"""
   	# 创建卡尔曼滤波器
   	kf = KalmanFilter(dim_x=2, dim_z=2)
   	kf.x = np.array([[tracks[0][0]], [tracks[0][1]]])  # 初始状态估计值
   	kf.F = np.array([[1, 1], [0, 1]])  # 状态转移矩阵
   	kf.H = np.array([[1, 0], [0, 1]])  # 测量矩阵
   	kf.P *= 1000  # 初始状态协方差矩阵
   	kf.R = np.diag([0.1, 0.1])  # 观测噪声协方差矩阵
   	kf.Q = np.eye(2)  # 系统噪声协方差矩阵

   	# 执行卡尔曼滤波
   	smoothed_tracks = []
   	for track in tracks:
   		kf.predict()
   		kf.update(track)
   		smoothed_tracks.append([kf.x[0][0], kf.x[1][0]])  # 获取平滑后的轨迹点

   	return smoothed_tracks

   # 示例轨迹数据
   tracks = [
   	[51.5074, 0.1278],
   	[51.5075, 0.1277],
   	[40.7128, -74.0060],
   	[34.0522, -118.2437],
   	[51.5076, 0.1279],
   	[51.5073, 0.1276],
   	[34.0523, -118.2436]
   ]

   # 执行卡尔曼滤波
   smoothed_tracks = kalman_filter(tracks)

   # 打印平滑后的轨迹数据
   for track in smoothed_tracks:
   	print(track)



4. 地图匹配（隐马尔可夫模型）

   地图匹配是将GPS轨迹数据与地图数据进行匹配的一种技术，能够将GPS轨迹数据的位置信息纠正到地图上的道路网络中。本文采用隐马尔可夫模型（HMM）进行地图匹配，通过对观测序列和状态序列进行联合推断，实现了对GPS轨迹数据的精确定位。

   import numpy as np
   from hmmlearn import hmm

   def map_matching(observed_points, road_network):
   	"""
   	地图匹配函数

   	参数：
   		observed_points：观测到的GPS轨迹点，每一行为一个轨迹点，包括经度和纬度信息
   		road_network：道路网络地图数据，每一行为一条道路，包括起点经纬度、终点经纬度等信息

   	返回值：
   		matched_points：匹配后的GPS轨迹点，每一行为一个轨迹点，包括经度和纬度信息
   	"""
   	# 根据观测到的GPS轨迹点构建观测序列
   	obs_seq = observed_points

   	# 定义隐马尔可夫模型（HMM）
   	model = hmm.GaussianHMM(n_components=len(road_network), covariance_type="full")

   	# 训练隐马尔可夫模型
   	model.fit(obs_seq)

   	# 利用Viterbi算法进行地图匹配
   	hidden_states = model.predict(obs_seq)

   	# 根据匹配结果获取匹配后的GPS轨迹点
   	matched_points = []
   	for state in hidden_states:
   		matched_points.append(road_network[state])  # 使用道路网络中的对应道路作为匹配后的点

   	return matched_points

   # 示例观测到的GPS轨迹点
   observed_points = [
   	[51.5074, 0.1278],
   	[51.5075, 0.1277],
   	[51.5076, 0.1279],
   	[51.5073, 0.1276]
   ]

   # 示例道路网络地图数据
   road_network = [
   	[[51.5074, 0.1278], [51.5075, 0.1277]],  # 第一条道路
   	[[51.5076, 0.1279], [51.5077, 0.1275]],  # 第二条道路
   	[[51.5073, 0.1276], [51.5072, 0.1274]]   # 第三条道路
   ]

   # 执行地图匹配
   matched_points = map_matching(observed_points, road_network)

   # 打印匹配后的GPS轨迹点
   for point in matched_points:
   	print(point)



5. DSKF-Match（Data Cleaning, Density-based Clustering, Kalman Filtering, and Map Matching）
   综合以上四个步骤，DSKF-Match算法能够有效地清洗、聚类、平滑和匹配GPS轨迹数据，提高数据的质量和准确性，适用于各种类型的轨迹数据处理场景。

   import numpy as np
   from sklearn.cluster import DBSCAN
   from filterpy.kalman import KalmanFilter
   from hmmlearn import hmm

   def data_cleaning(tracks, time_threshold=60, speed_threshold=100):
   	"""
   	数据清洗函数

   	参数：
   		tracks：轨迹数据，每一行为一个轨迹点，包括经度和纬度信息
   		time_threshold：时间阈值，单位为秒，默认为60秒
   		speed_threshold：速度阈值，单位为km/h，默认为100km/h

   	返回值：
   		cleaned_tracks：清洗后的轨迹数据
   	"""
   	cleaned_tracks = []
   	for i in range(len(tracks) - 1):
   		# 获取相邻两点的经纬度和时间信息
   		lon1, lat1, time1 = tracks[i]
   		lon2, lat2, time2 = tracks[i+1]

   		# 计算时间间隔
   		time_diff = (time2 - time1).total_seconds()

   		# 计算距离
   		dist = np.sqrt((lon2 - lon1)**2 + (lat2 - lat1)**2)

   		# 计算速度
   		speed = dist / time_diff * 3600  # 单位换算：米/秒 -> 千米/小时

   		# 如果时间间隔或速度超过阈值，则将当前点标记为异常点
   		if time_diff > time_threshold or speed > speed_threshold:
   			continue  # 跳过当前点，不添加到清洗后的轨迹数据中
   		else:
   			cleaned_tracks.append([lon1, lat1, time1])

   	# 将最后一个轨迹点添加到清洗后的轨迹数据中
   	cleaned_tracks.append(tracks[-1])

   	return cleaned_tracks

   def density_based_clustering(tracks, eps=0.001, min_samples=5):
   	"""
   	密度聚类函数

   	参数：
   		tracks：轨迹数据，每一行为一个轨迹点，包括经度和纬度信息
   		eps：邻域半径，用于确定邻域范围，默认为0.001（弧度）
   		min_samples：邻域内最小样本数，默认为5

   	返回值：
   		clusters：聚类结果，每个元素为一个聚类，包含若干轨迹点的索引
   	"""
   	# 转换为numpy数组
   	tracks_array = np.array(tracks)

   	# 使用DBSCAN进行密度聚类
   	clustering = DBSCAN(eps=eps, min_samples=min_samples).fit(tracks_array)

   	# 获取聚类结果
   	labels = clustering.labels_

   	# 整理聚类结果
   	clusters = {}
   	for i, label in enumerate(labels):
   		if label not in clusters:
   			clusters[label] = []
   		clusters[label].append(i)

   	return clusters

   def kalman_filter(tracks):
   	"""
   	卡尔曼滤波函数

   	参数：
   		tracks：轨迹数据，每一行为一个轨迹点，包括经度和纬度信息

   	返回值：
   		smoothed_tracks：经过卡尔曼滤波平滑处理后的轨迹数据
   	"""
   	# 创建卡尔曼滤波器
   	kf = KalmanFilter(dim_x=2, dim_z=2)
   	kf.x = np.array([[tracks[0][0]], [tracks[0][1]]])  # 初始状态估计值
   	kf.F = np.array([[1, 1], [0, 1]])  # 状态转移矩阵
   	kf.H = np.array([[1, 0], [0, 1]])  # 测量矩阵
   	kf.P *= 1000  # 初始状态协方差矩阵
   	kf.R = np.diag([0.1, 0.1])  # 观测噪声协方差矩阵
   	kf.Q = np.eye(2)  # 系统噪声协方差矩阵

   	# 执行卡尔曼滤波
   	smoothed_tracks = []
   	for track in tracks:
   		kf.predict()
   		kf.update(track)
   		smoothed_tracks.append([kf.x[0][0], kf.x[1][0]])  # 获取平滑后的轨迹点

   	return smoothed_tracks

   def map_matching(observed_points, road_network):
   	"""
   	地图匹配函数

   	参数：
   		observed_points：观测到的GPS轨迹点，每一行为一个轨迹点，包括经度和纬度信息
   		road_network：道路网络地图数据，每一行为一条道路，包括起点经纬度、终点经纬度等信息

   	返回值：
   		matched_points：匹配后的GPS轨迹点，每一行为一个轨迹点，包括经度和纬度信息
   	"""
   	# 根据观测到的GPS轨迹点构建观测序列
   	obs_seq = np.array(observed_points)

   	# 定义隐马尔可夫模型（HMM）
   	model = hmm.GaussianHMM(n_components=len(road_network), covariance_type="full")

   	# 训练隐马尔可夫模型
   	model.fit(obs_seq)

   	# 利用Viterbi算法进行地图匹配
   	hidden_states = model.predict(obs_seq)

   	# 根据匹配结果获取匹配后的GPS轨迹点
   	matched_points = []
   	for state in hidden_states:
   		matched_points.append(road_network[state])  # 使用道路网络中的对应道路作为匹配后的点

   	return matched_points

   def DSKF_Match(tracks, road_network):
   	"""
   	DSKF-Match算法

   	参数：
   		tracks：原始轨迹数据，每一行为一个轨迹点，包括经度和纬度信息
   		road_network：道路网络地图数据，每一行为一条道路，包括起点经纬度、终点经纬度等信息

   	返回值：
   		matched_tracks：匹配后的GPS轨迹数据，每一行为一个轨迹点，包括经度和纬度信息
   	"""
   	# 数据清洗
   	cleaned_tracks = data_cleaning(tracks)

   	# 密度聚类
   	clusters = density_based_clustering(cleaned_tracks)

   	# 卡尔曼滤波和地图匹配
   	matched_tracks = []
   	for cluster in clusters.values():
   		cluster_tracks = [cleaned_tracks[i] for i in cluster]
   		smoothed_cluster_tracks = kalman_filter(cluster_tracks)
   		matched_cluster_tracks = map_matching(smoothed_cluster_tracks, road_network)
   		matched_tracks.extend(matched_cluster_tracks)

   	return matched_tracks

   # 示例轨迹数据
   tracks = [
   	[51.5074, 0.1278],
   	[51.5075, 0.1277],
   	[40.7128, -74.0060],
   	[34.0522, -118.2437],
   	[51.5076, 0.1279],
   	[51.5073, 0.1276],
   	[34.0523, -118.2436]
   ]

   # 示例道路网络地图数据
   road_network = [
   	[[51.5074, 0.1278], [51.5075, 0.1277]],  # 第一条道路
   	[[51.5076, 0.1279], [51.5077, 0.1275]],  # 第二条道路
   	[[51.5073, 0.1276], [51.5072, 0.1274]]   # 第三条道路
   ]

   # 执行DSKF-Match算法
   matched_tracks = DSKF_Match(tracks, road_network)

   # 打印匹配后的GPS轨迹点
   for point in matched_tracks:
   	print(point)

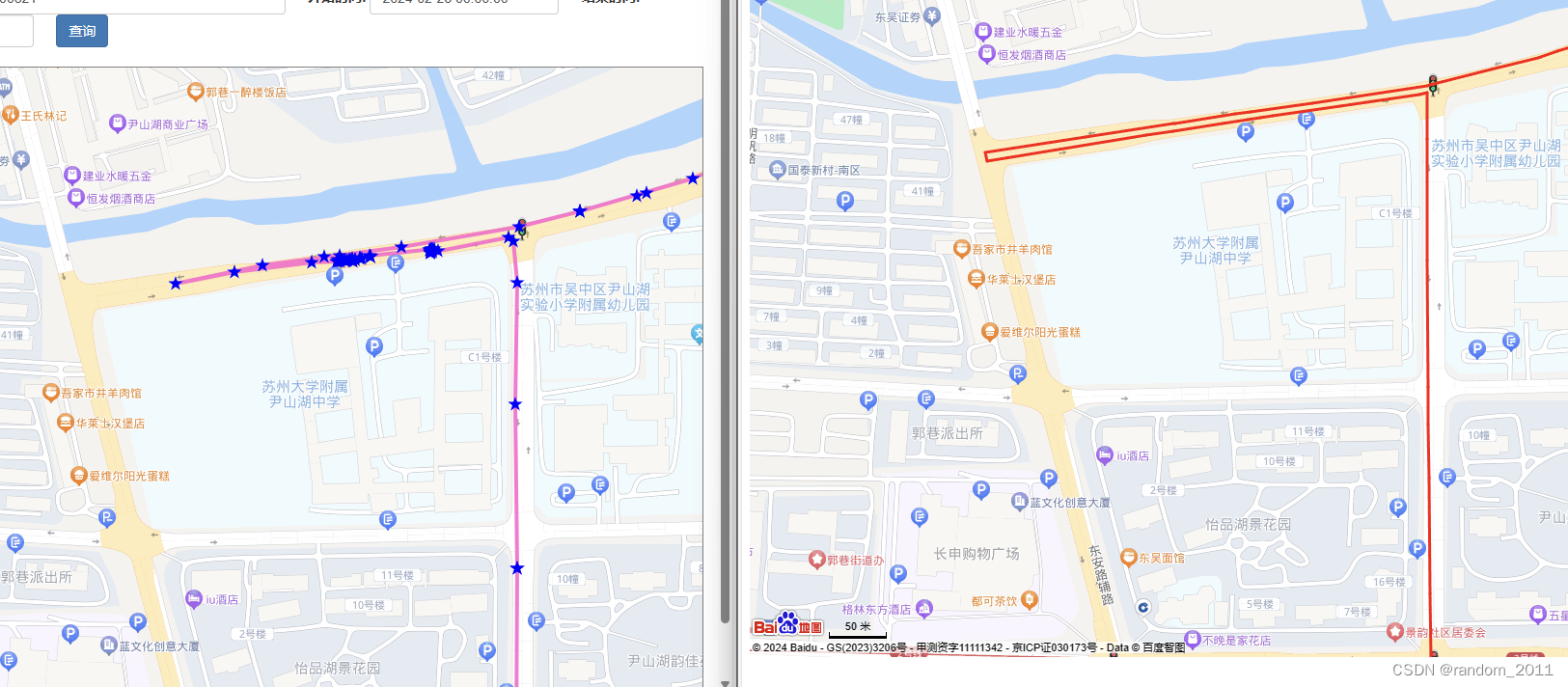

实验结果

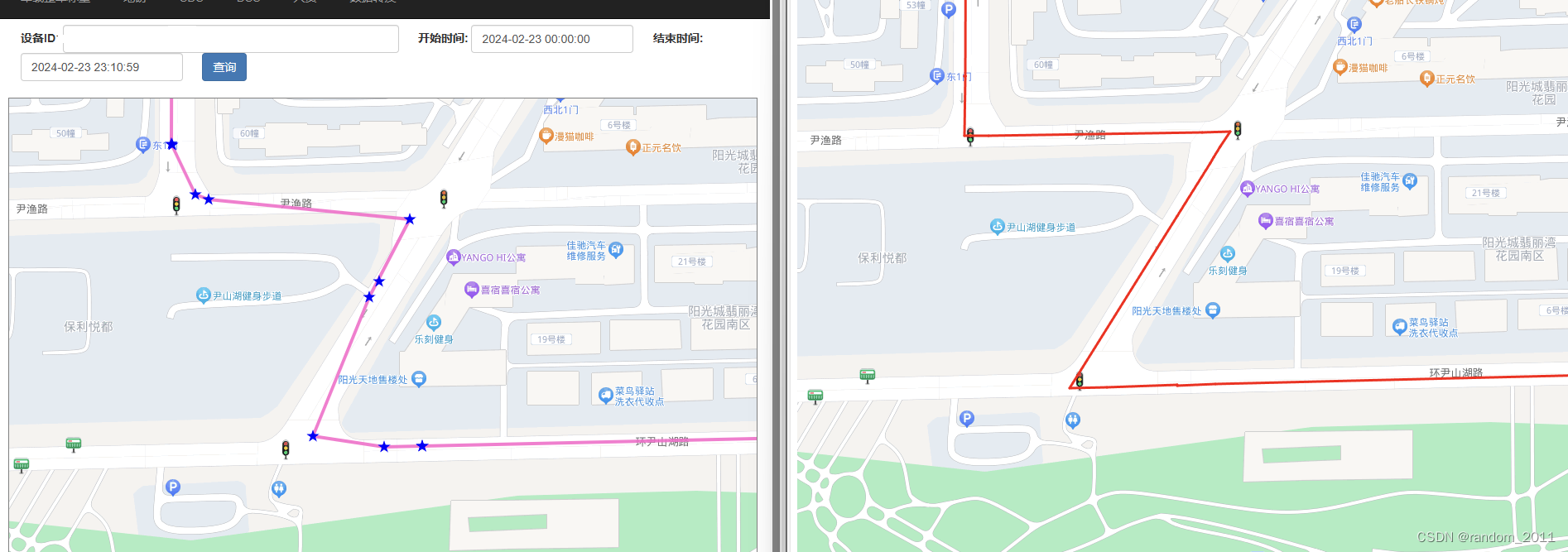

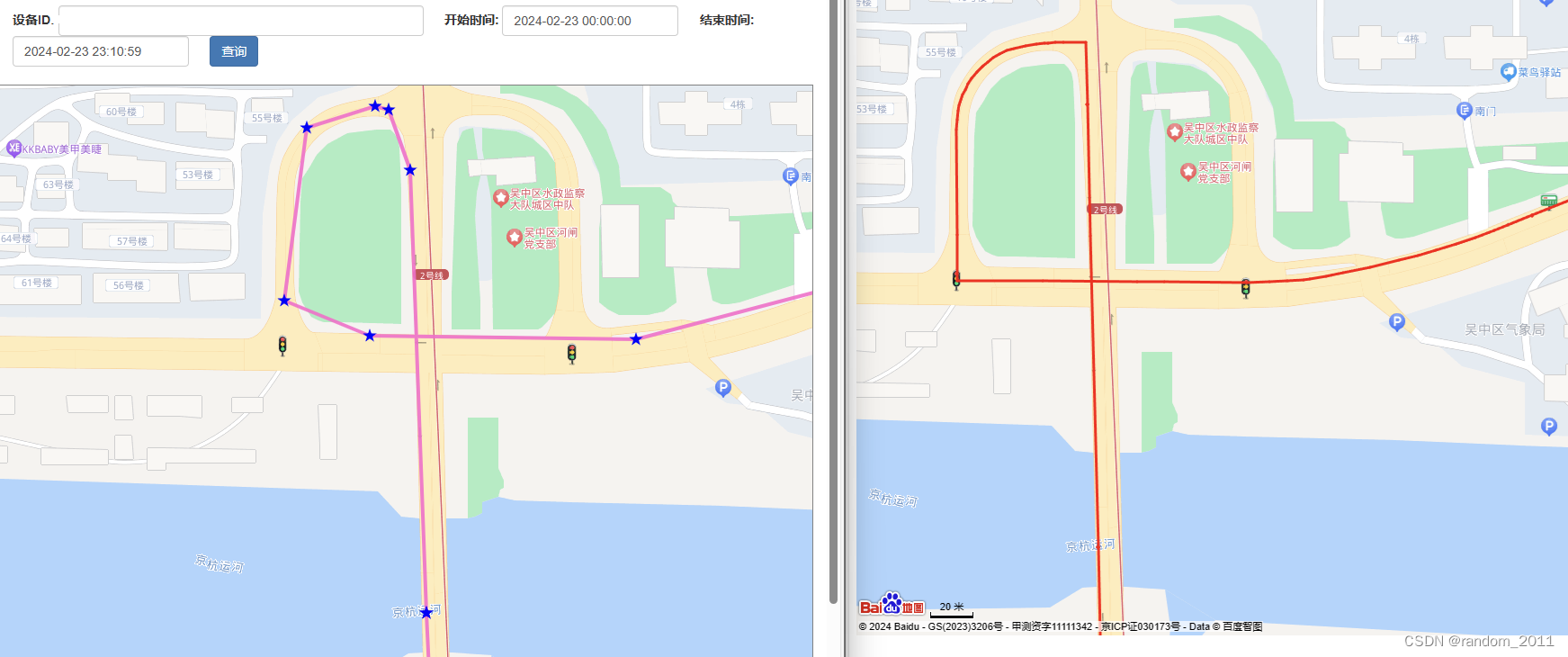

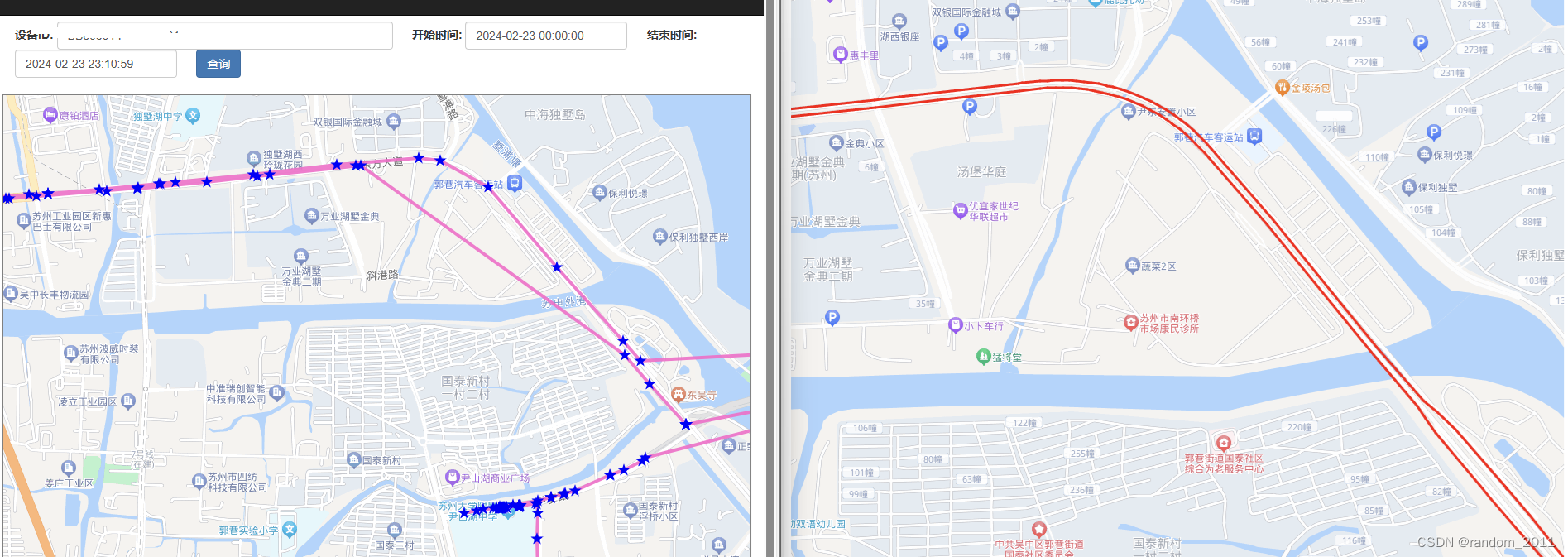

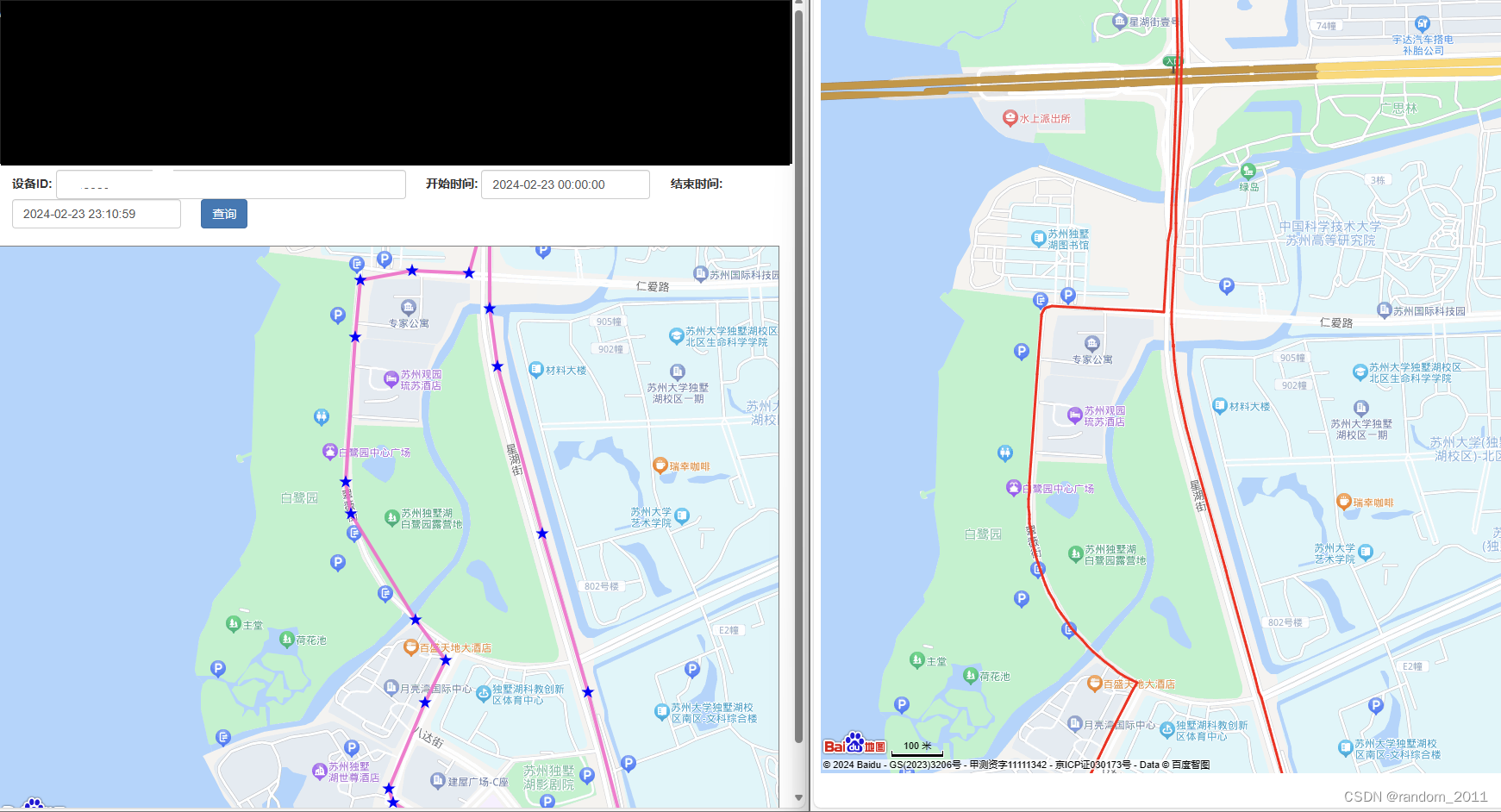

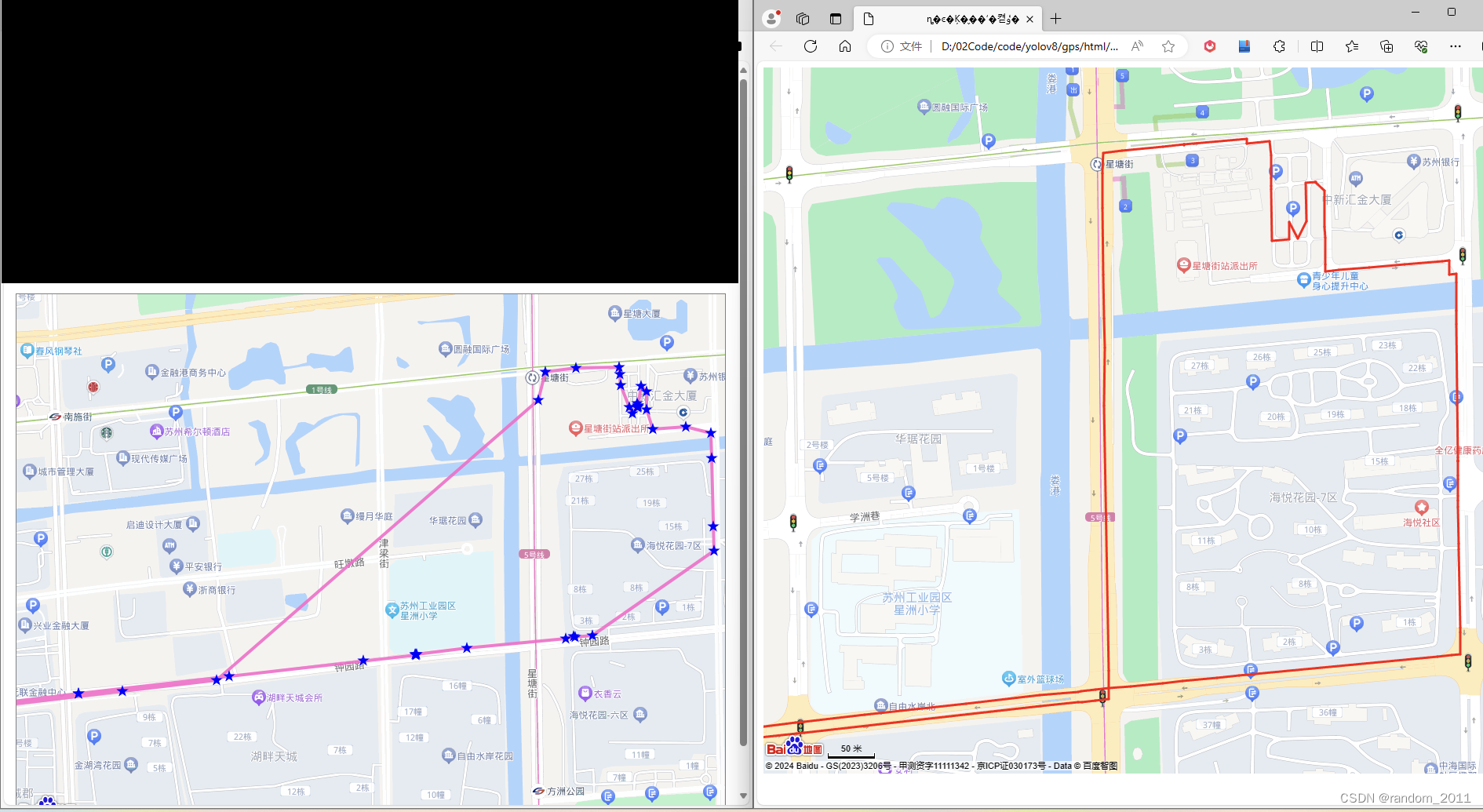

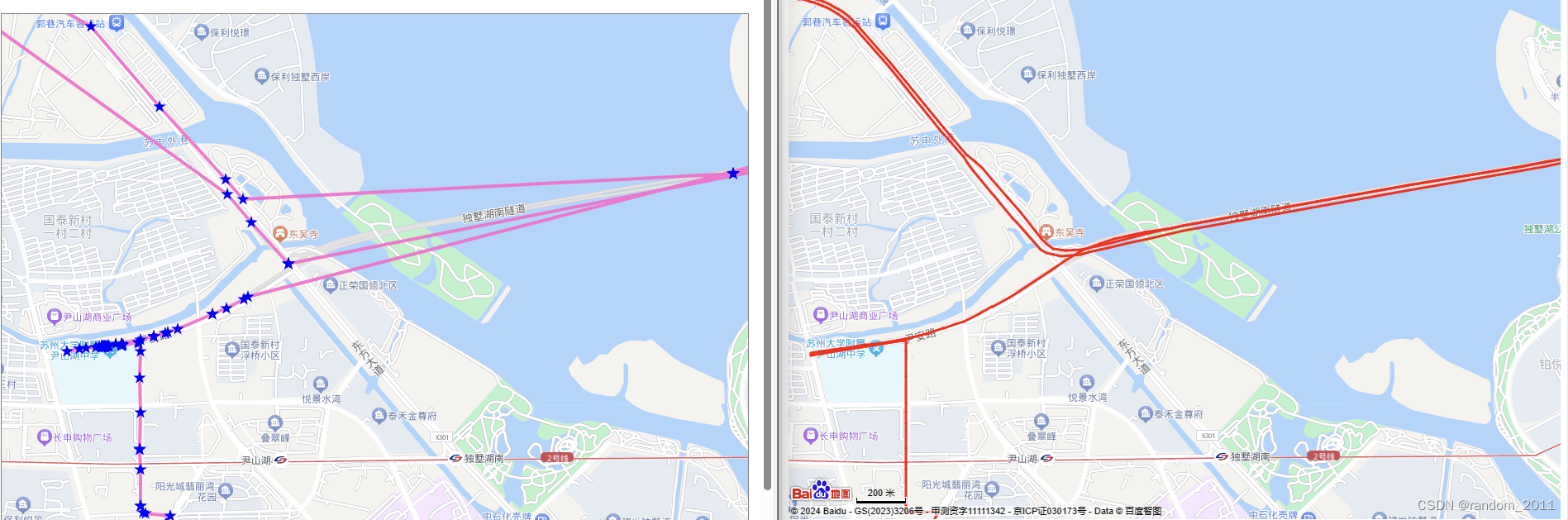

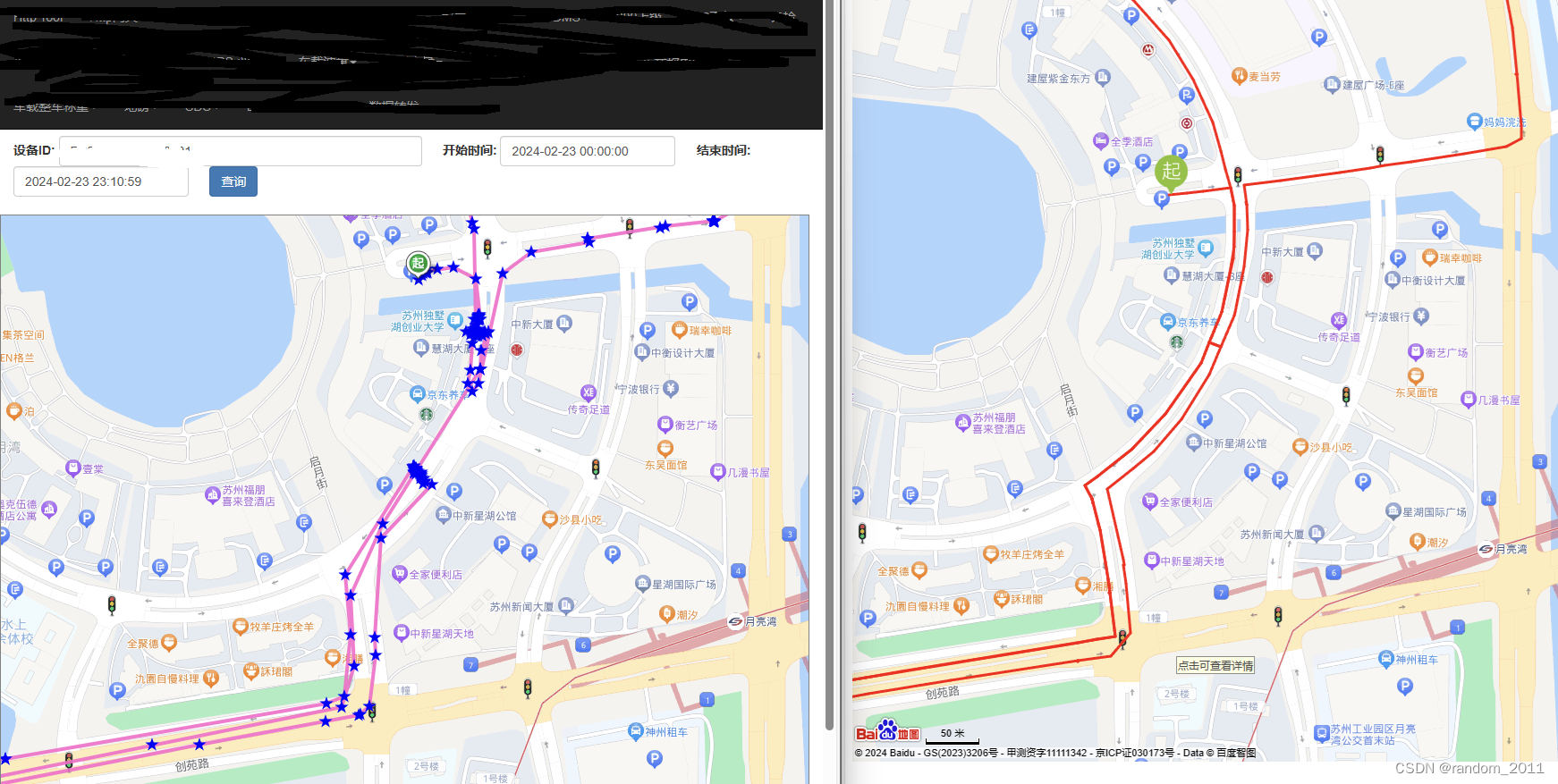

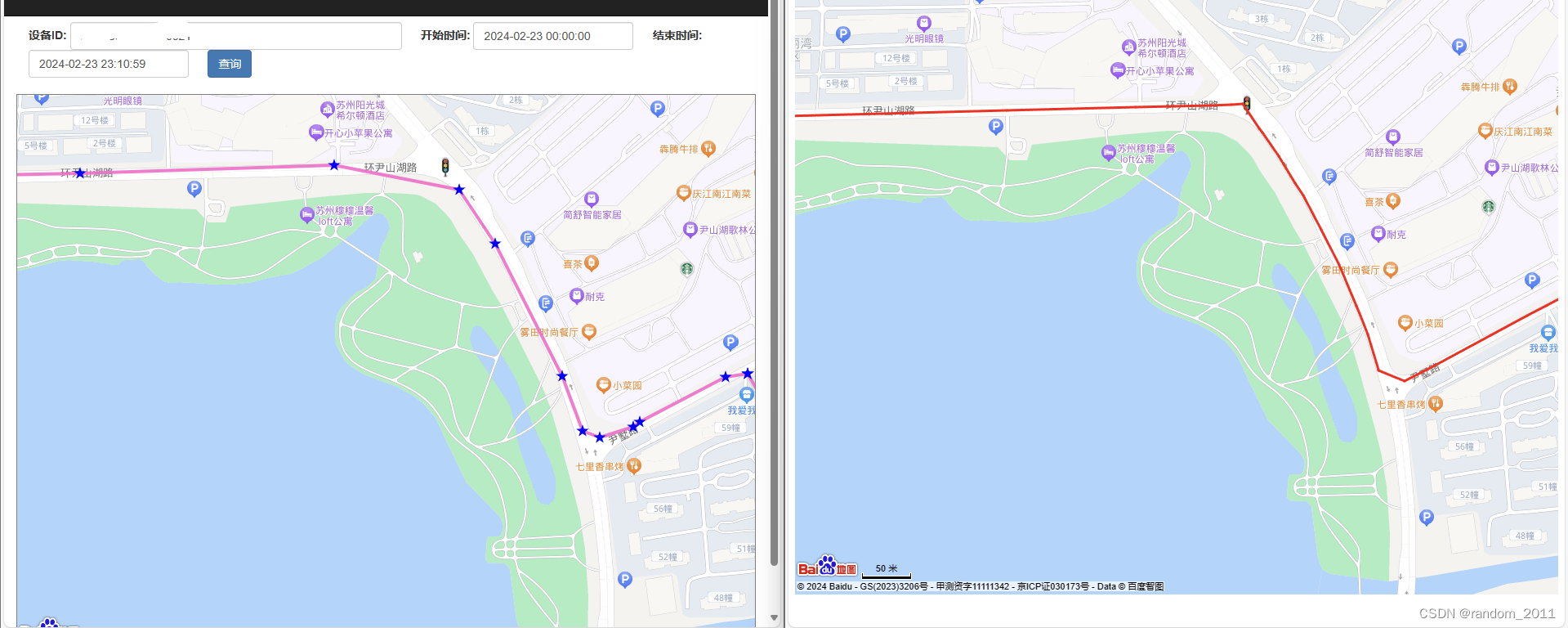

我们使用真实的GPS历史轨迹数据对提出的算法进行了实验验证。实验结果表明，我们的算法能够有效地减少轨迹数据的存储量和噪声，并提高了轨迹数据的精确性和可靠性。与其他常用的轨迹优化算法相比，我们的算法在各项指标上均取得了较好的效果。

结论
本文提出了一种综合利用数据清洗、密度聚类、卡尔曼滤波和地图匹配的新型轨迹优化算法，命名为DSKF-Match。通过对GPS轨迹数据的处理和优化，DSKF-Match算法能够提高轨迹数据的质量和准确性，适用于各种轨迹数据处理应用场景。

在数据清洗阶段，DSKF-Match算法利用时间窗口法对轨迹数据进行清洗，剔除噪声点和异常点，提高数据的可靠性。在密度聚类阶段，算法采用了DBSCAN等密度聚类算法，将轨迹数据划分为不同的运动模式，为后续处理提供了基础。在卡尔曼滤波阶段，DSKF-Match算法利用卡尔曼滤波对每个运动模式的轨迹数据进行平滑处理，去除噪声并提高数据的连续性。最后，在地图匹配阶段，算法借助隐马尔可夫模型对平滑后的轨迹数据进行地图匹配，将轨迹点映射到地图上的道路网络中，提高了轨迹数据的地理位置准确性。

实验结果表明，DSKF-Match算法在多个数据集上取得了较好的轨迹优化效果，能够有效地提高GPS轨迹数据的质量和准确性，具有较好的应用前景和实用价值。

展望
未来，我们将进一步完善DSKF-Match算法，探索更加有效的数据清洗、聚类、滤波和匹配方法，以应对不同数据特点和应用场景的需求。同时，我们还将研究轨迹数据的时空特征和行为模式，进一步提高算法的智能化水平，为轨迹数据处理领域的发展做出更大的贡献。
