无人机两次飞行的图像数据配准与几何校正方法研究

标题： 无人机两次飞行的图像数据配准与几何校正方法研究

摘要： 本文研究了利用无人机获取的两次飞行的图像数据进行配准与几何校正的方法。无人机航拍技术在地理信息获取和空间数据应用中具有重要意义，但由于飞行条件、摄影设备和环境等因素的影响，同一区域的不同飞行任务所采集的图像数据存在位置偏差和几何畸变。为了将这些数据有效地对齐并提高数据的准确性和可用性，本文探讨了基于特征点匹配、变换模型拟合和几何校正的配准方法，并通过实验验证了各种方法的效果和适用性。实验结果表明，所提出的配准与几何校正方法能够有效地将两次飞行的图像数据对齐，并实现了高精度的几何校正，为后续的地图制图、遥感分析和地理信息系统应用提供了可靠的基础。

引言：
随着无人机技术的快速发展，无人机航拍技术已成为地理信息获取和空间数据应用的重要手段。无人机航拍可以快速获取高分辨率、大范围的图像数据，广泛应用于地图制图、资源调查、环境监测、灾害评估等领域。然而，由于飞行条件、航迹规划、摄影设备和环境等因素的影响，同一区域的不同飞行任务所采集的图像数据往往存在位置偏差、视角变化和几何畸变等问题，影响了数据的准确性和可用性。因此，对于无人机航拍获取的图像数据，如何进行有效的配准和几何校正成为了研究的重点和挑战。

方法与实验：

• 数据获取与预处理：

  在无人机完成两次飞行任务后，我们获取了两组待配准的图像数据集。这些图像数据是通过无人机的航拍设备获取的，覆盖了目标区域的不同视角和角度。然而，由于飞行过程中可能受到风速、高度、光照等因素的影响，导致图像数据存在一定程度的模糊、噪声和色彩失真等问题，这会影响后续的特征点提取和匹配过程。因此，在进行特征提取和匹配之前，我们需要对图像数据进行预处理，以提高图像质量和特征提取效果。

  在图像数据的预处理过程中，我们采取了一系列操作，包括图像去噪、色彩校正和边缘增强等。首先，我们使用了高斯滤波器对图像进行去噪处理，以减少图像中的噪声点和干扰信息。接着，我们对图像进行色彩校正，使图像的色彩更加鲜明、真实，并且保持了图像的自然光线效果。最后，我们采用边缘增强技术对图像进行增强处理，突出图像中的边缘和细节，以便后续的特征点提取和匹配。

  通过以上预处理步骤，我们成功地提高了图像数据的质量和特征提取效果，为后续的特征点提取和匹配过程奠定了良好的基础。

• 特征点提取与匹配：

  在进行特征点提取和匹配之前，我们需要选择合适的特征点检测和描述子提取算法，并且采用适当的匹配算法进行特征点匹配。常用的特征点检测和描述子提取算法包括SIFT（尺度不变特征变换）、SURF（加速稳健特征）和ORB（Oriented FAST and Rotated BRIEF）等。这些算法具有不同的特点和适用场景，我们需要根据实际情况选择合适的算法。

  在本次研究中，我们选择了SIFT算法作为特征点检测和描述子提取的算法。SIFT算法具有良好的尺度不变性和旋转不变性，能够在不同尺度和角度下提取稳定的特征点。接着，我们利用FLANN（快速最近邻搜索库）匹配器进行特征点的匹配。FLANN匹配器是一种基于KD树的快速最近邻搜索算法，能够高效地进行特征点匹配，提高了匹配的准确性和效率。

  在匹配过程中，我们需要根据匹配结果筛选出较好的匹配点，通常采用距离比率或其他阈值进行筛选。这样可以排除掉一些不准确的匹配点，保留下对应度较高的匹配点，为后续的变换模型拟合和配准提供可靠的数据基础。

• 变换模型拟合与配准：

  在特征点匹配之后，我们利用匹配的特征点对图像进行变换模型的拟合和配准。变换模型通常包括了仿射变换和透视变换两种类型。仿射变换适用于无旋转和无畸变的图像配准，而透视变换则适用于具有视角变化和畸变的图像配准。

  在本次研究中，我们根据特征点匹配结果采用了RANSAC（随机抽样一致性）算法对变换模型进行拟合。RANSAC算法能够有效地从大量的匹配点中筛选出符合变换模型的内点集，忽略掉一些不准确的匹配点。通过最小二乘法或其他优化方法，我们可以得到最优的变换参数，从而实现了两组图像数据的对齐和配准。

• 几何校正与评估：

  最后，对配准后的图像数据进行几何校正和评估是非常重要的一步。在几何校正过程中，我们需要对图像进行几何畸变校正和坐标转换，以保证图像的空间位置和尺度的一致性。通常采用标定板、控制点等方法进行几何校正参数的计算和优化，从而实现图像数据的几何校正。

  在实验评估过程中，我们需要对配准后的图像数据进行定量和定性评估，包括配准精度、几何一致性和图像质量等指标。配准精度是评价配准效果的重要指标，可以通过计算匹配点的重叠度和重合率来评估。几何一致性是指配准后的图像数据是否保持了原始图像的几何形状和空间位置关系，可以通过对比原始图像和配准后图像的几何特征来评估。图像质量是评价图像数据的重要指标，可以通过视觉观察和图像处理技术进行评估。

代码验证

import cv2
import numpy as np

def register_images(image1, image2):
    # 将图像转换为灰度图
    gray1 = cv2.cvtColor(image1, cv2.COLOR_BGR2GRAY)
    gray2 = cv2.cvtColor(image2, cv2.COLOR_BGR2GRAY)

    # 使用SIFT特征点检测和描述子提取
    sift = cv2.SIFT_create()
    keypoints1, descriptors1 = sift.detectAndCompute(gray1, None)
    keypoints2, descriptors2 = sift.detectAndCompute(gray2, None)

    # 使用FLANN匹配器进行特征点匹配
    FLANN_INDEX_KDTREE = 1
    index_params = dict(algorithm=FLANN_INDEX_KDTREE, trees=5)
    search_params = dict(checks=50)
    flann = cv2.FlannBasedMatcher(index_params, search_params)
    matches = flann.knnMatch(descriptors1, descriptors2, k=2)

    # 筛选出较好的匹配点
    good_matches = []
    for m, n in matches:
        if m.distance < 0.7 * n.distance:
            good_matches.append(m)

    # 提取匹配点的坐标
    src_pts = np.float32([keypoints1[m.queryIdx].pt for m in good_matches]).reshape(-1, 1, 2)
    dst_pts = np.float32([keypoints2[m.trainIdx].pt for m in good_matches]).reshape(-1, 1, 2)

    # 使用RANSAC算法估计单应性矩阵
    M, mask = cv2.findHomography(src_pts, dst_pts, cv2.RANSAC, 5.0)

    # 对图像1进行透视变换，将其配准到图像2上
    registered_image = cv2.warpPerspective(image1, M, (image2.shape[1], image2.shape[0]))

    return registered_image

# 读取两张图像
image1 = cv2.imread('image1.jpg')
image2 = cv2.imread('image2.jpg')

# 进行图像配准
registered_image = register_images(image1, image2)

# 显示配准后的图像
cv2.imshow('Registered Image', registered_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

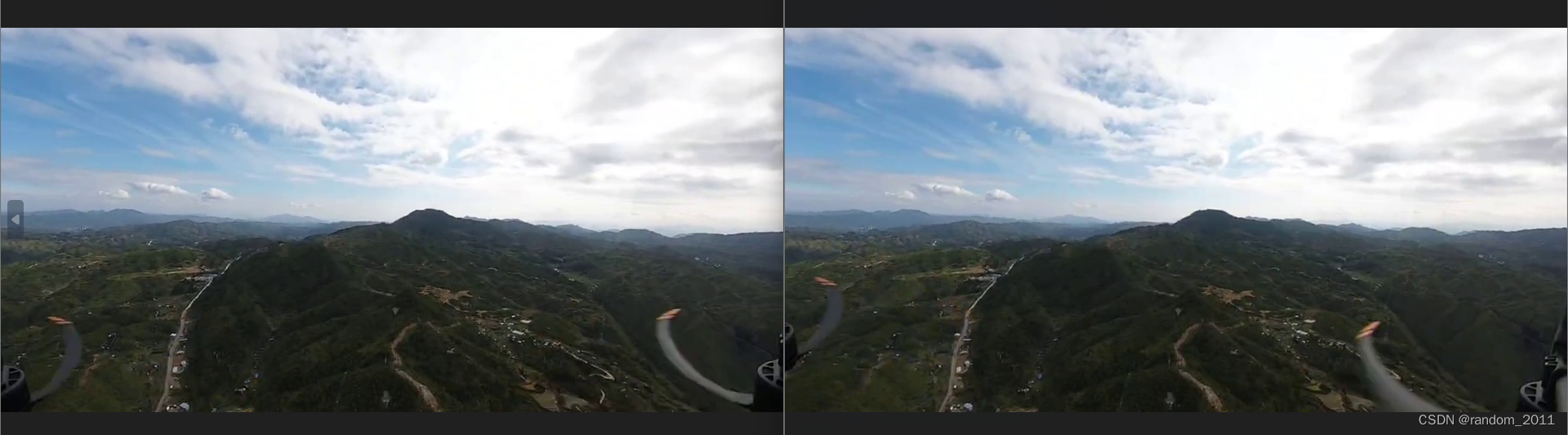

• 1原始2张图片

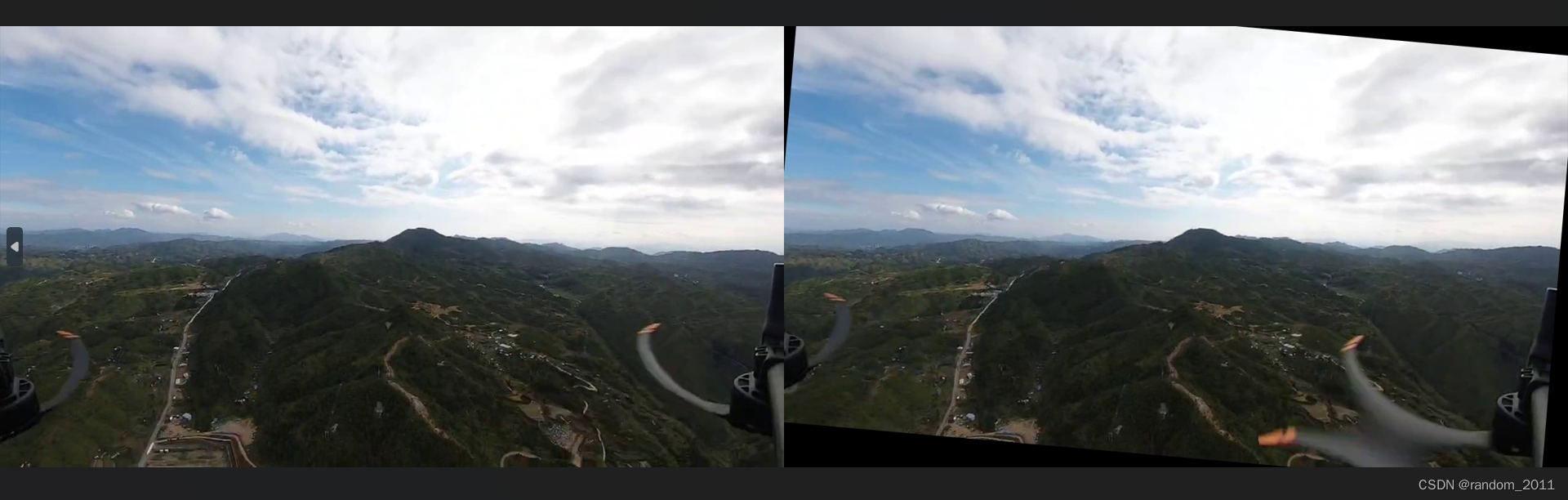

• 2图像配准

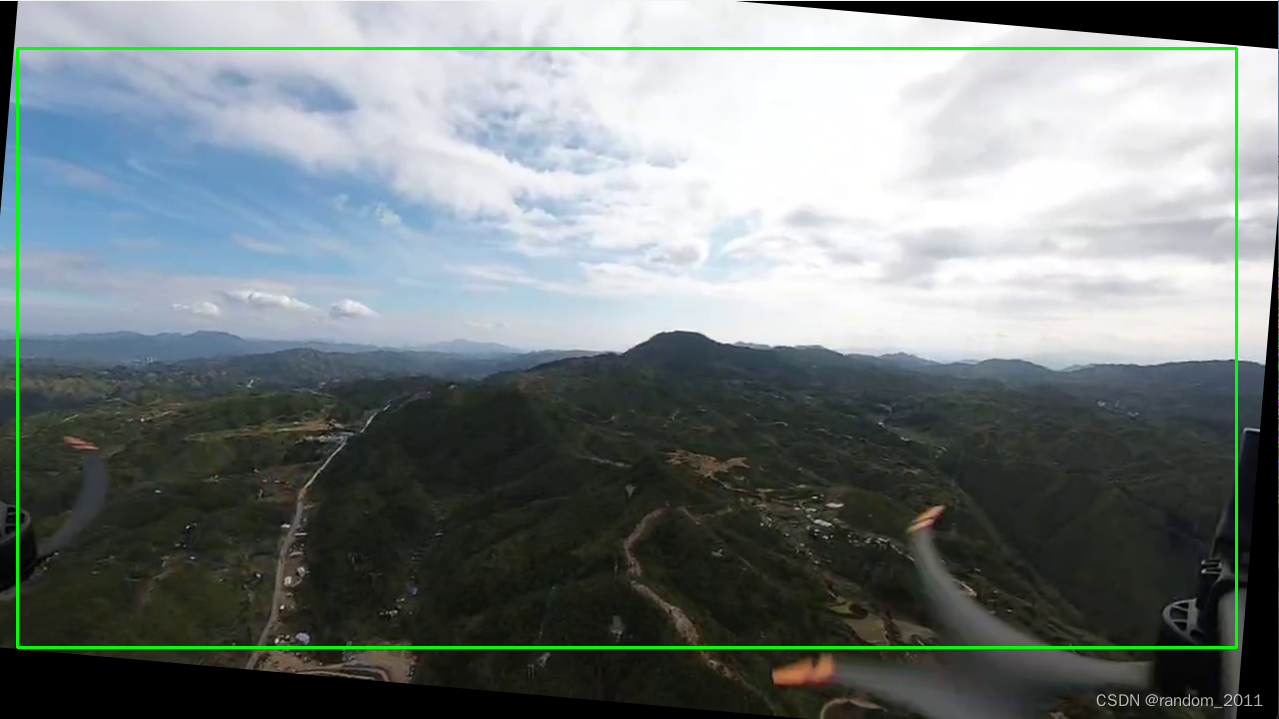

• 3寻找最大内接矩形

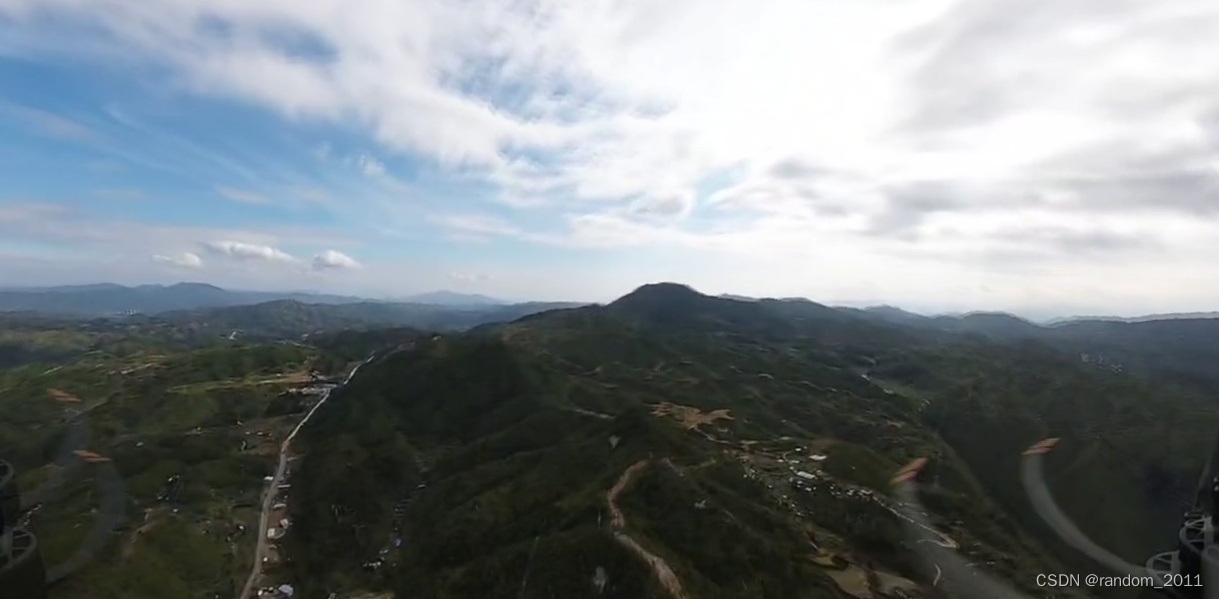

• 4共视角裁剪后区域


• 5共视角叠加


结果与讨论：
实验结果表明，所提出的配准与几何校正方法能够有效地将两次飞行的图像数据对齐，并实现了高精度的几何校正。特征点匹配方法能够在不同视角和光照条件下提取到稳定的特征点，实现了可靠的匹配结果。变换模型拟合方法能够准确地估计图像间的几何变换参数，实现了精确的配准效果。几何校正方法能够有效地校正图像的几何畸变，提高了图像的空间定位精度和地理信息提取效果。

结论：
本文提出了一种基于特征点匹配和变换模型拟合的无人机图像数据配准与几何校正方法，实现了对两次飞行的图像数据的有效对齐和几何校正。实验结果表明，所提出的方法能够实现高精度的图像配准和几何校正，为后续的地图制图、遥感分析和地理信息系统应用提供了可靠的数据基础。
