版图设计IC617 virtuoso启动以及smic18mmrf加载库

本文介绍了如何启动Virtuoso并进行库管理,包括创建目录、拷贝配置文件、启动应用。接着详细讲解了加载smic18mmrf工艺库的步骤,如编辑LibraryPath、添加库、保存cds.lib到本地工程目录,以及查看库内容和元器件分类信息。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

一. 启动virtuoso

1.1 创建一个目录用于库管理 mkdir pro3

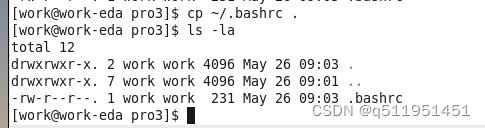

 1.2 拷贝.bashrc到工程目录下,.bashrc存在~目录下,是一个隐藏文件,需要用ls -la查看

1.3 执行.bashrc文件

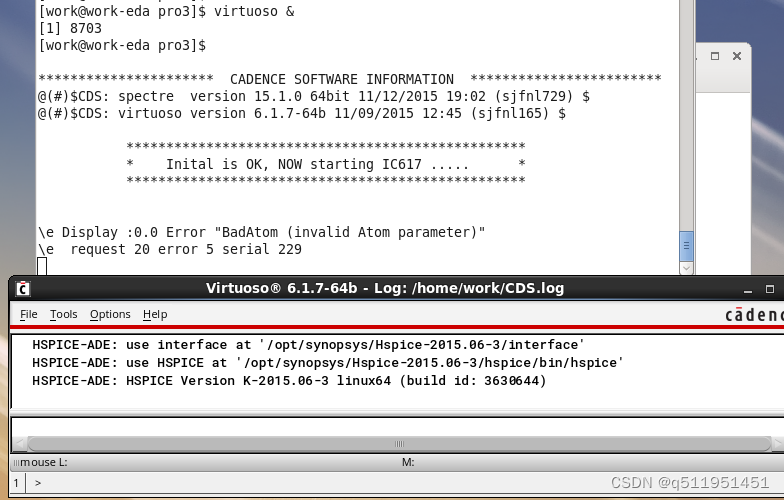

1.4 启动 virtuoso &

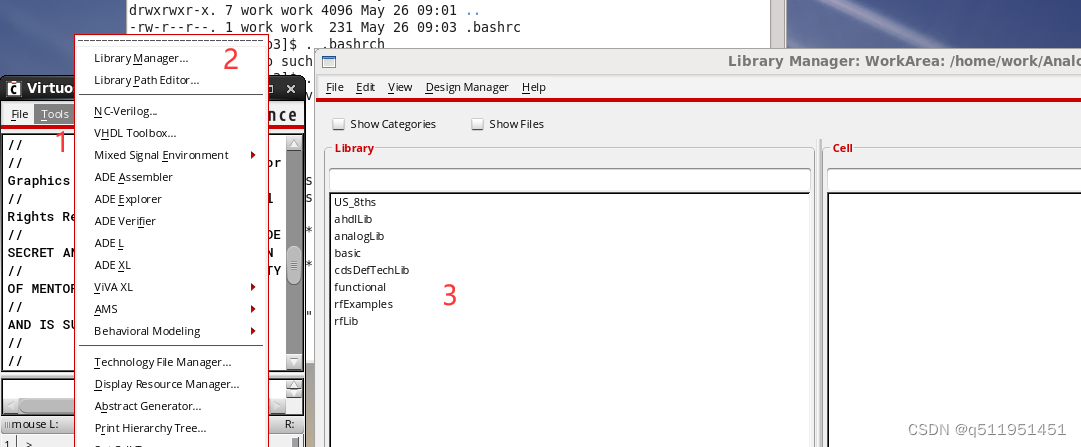

 1.5 检查库中是否包含系统基本库,如果全部包含进来了就说明正确打开了。选择tool->library Manager。下图3的library列表都包含有

 二 加载smic18mmrf工艺库

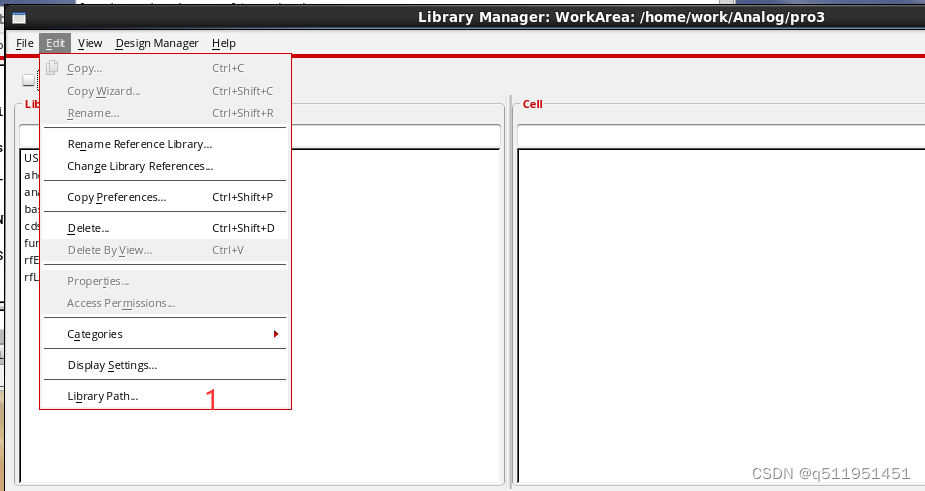

2.1  在开打的library Manager中选择edit->Library Path

2.2 提示 系统的cds.lib是只读文件,修改加载库的cds.lib文件后,需要保存在本地。下次启动直接加载本地的cds.lib库,就不用启动系统的cds.lib库了

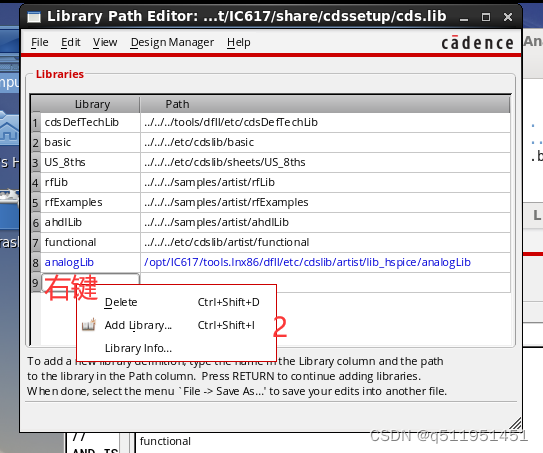

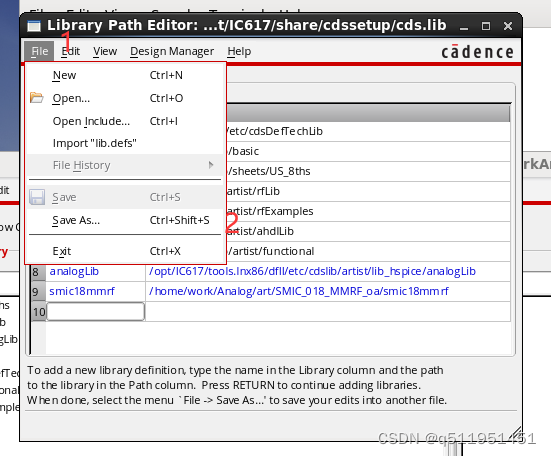

 2.3 右键第9个空白library,选择Add Library库

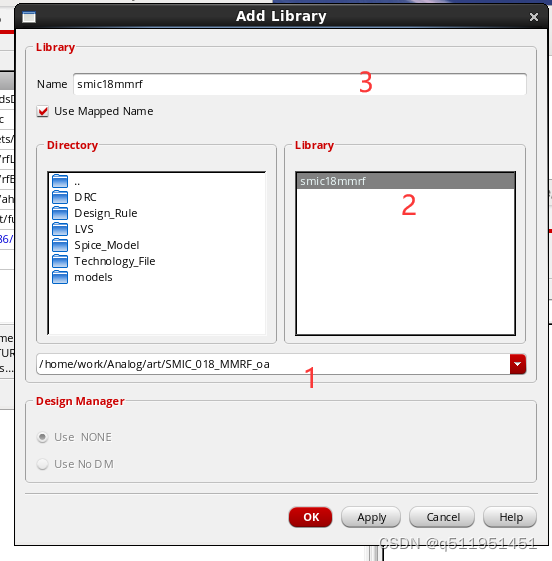

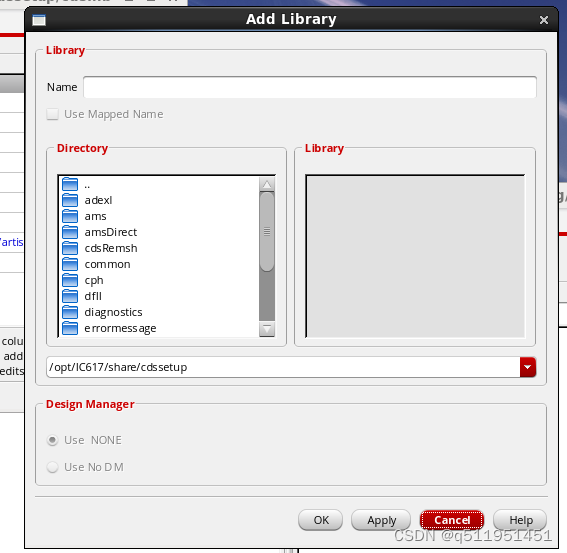

 2.4 打开了加载库的界面

2.5 找到 smic18mmrf工艺库文件夹

2.6 添加成功后

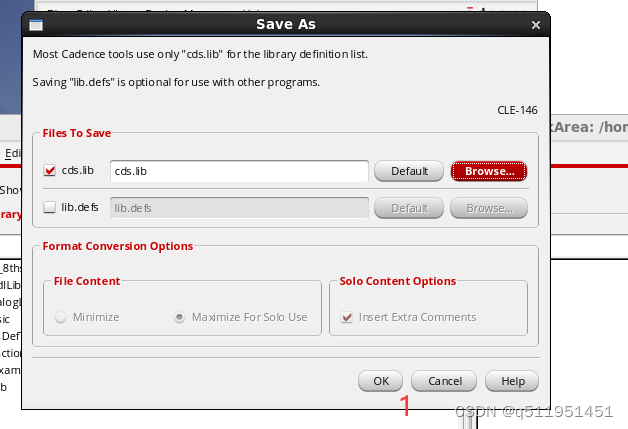

2.7 保存 选中File->Save as

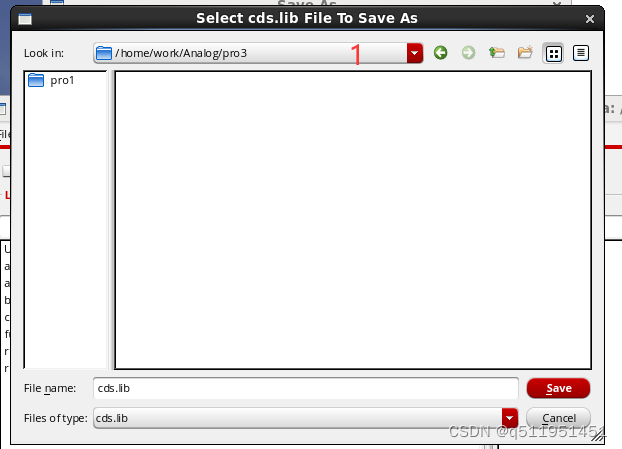

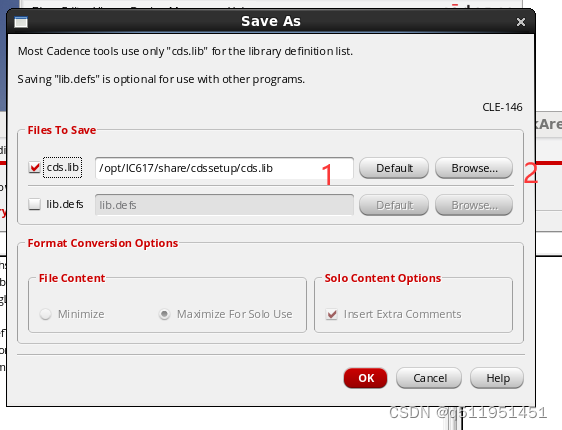

2.8 默认保存路径为系统的cds.lib位置,需要修改为当前路径的位置,需要选中Browse

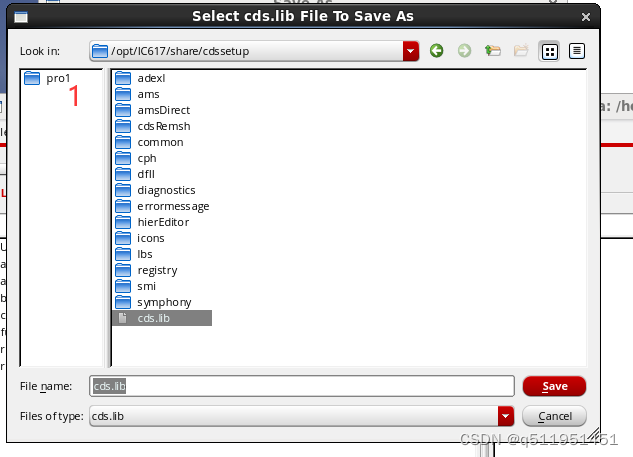

2.9 系统默认的路径,需要修改成自己的当前工程目录

2.10 修改工程目录修改结果,并且保存

2.11 选中ok保存成功

 2.12 查看pro3目录下文件,多了一个cds.lib

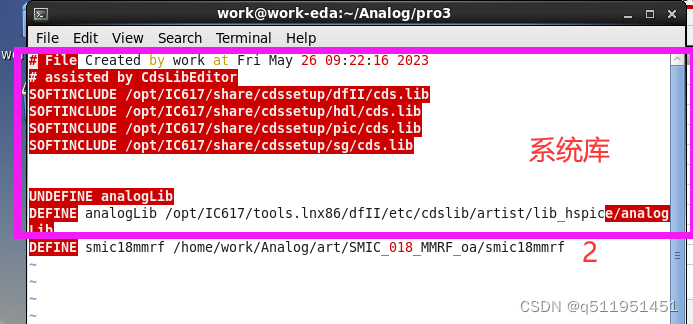

 2.13 用vim打开cds.lib查看里面的内容,包含系统库以及刚刚添加了smic18mmrf器件库。定义库格式DEFINE 库名称 库路径

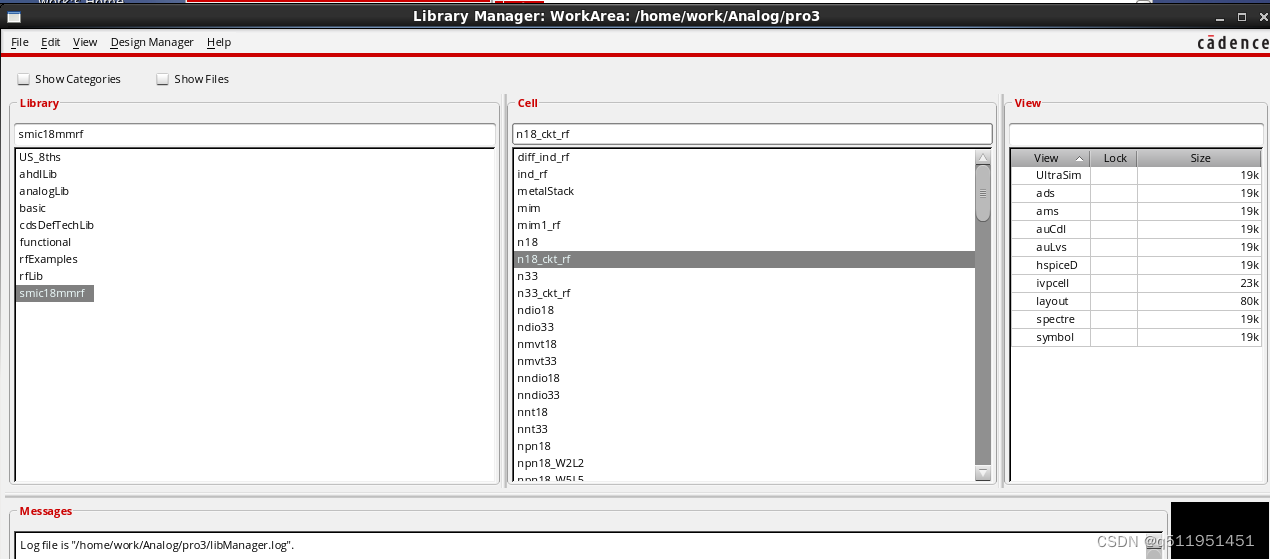

2.14 查看smic18mmrf库信息

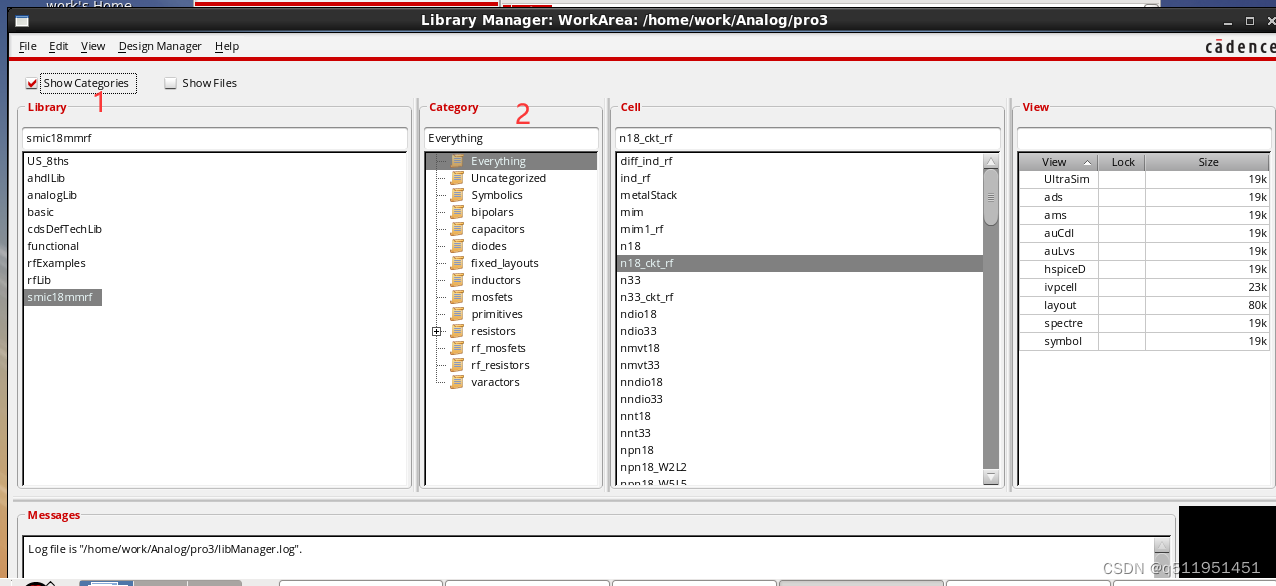

 2.15 查看分类信息,分别对电阻,电容,电感,二极管,三极管,mos管进行了基本分类,这里就是smic18mmrf模拟集成电路版图工艺库的基本元器件,可以对其进行进一步分析,以获取工艺库的基本版图信息特征。
