版图设计IC617 virtuoso工具使用，创建一个库

库是用于创建自己的芯片的，一个库可以看成一个芯片，一个芯片又包含各种元器件。cell就是用于定义具体的元器件的。元器件包含版图，原理图，逻辑符号，等各种视图。

一 创建库过程

1.1 库的创建

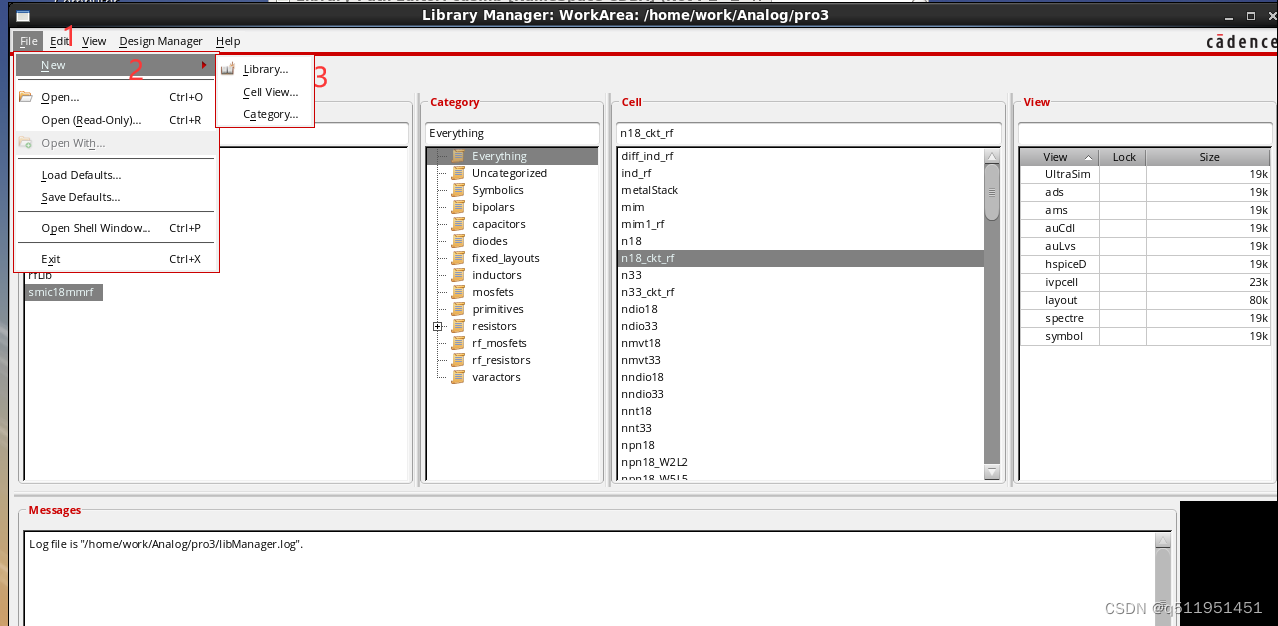

1. 在Library Manager下，File-new-library

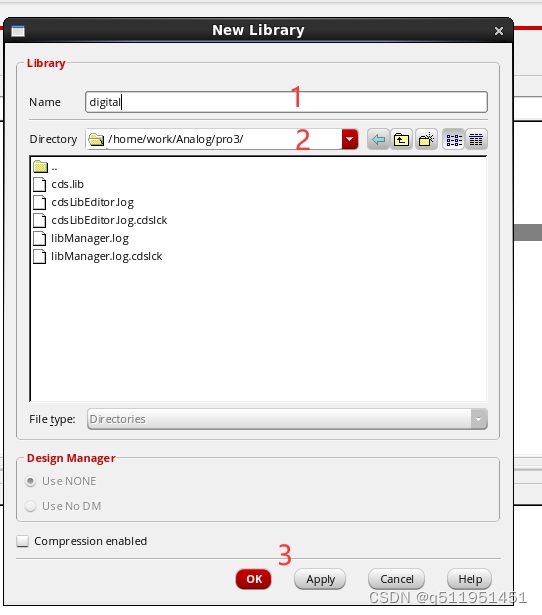

 2. 打开New Library界面，分别输入库名称，选择保存路径，一般就选择默认路径，即当前工程目录下，最后选择ok

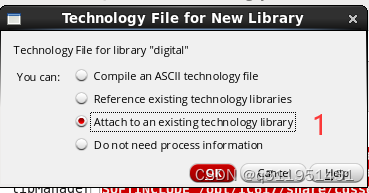

3.选择attach to existing technology library

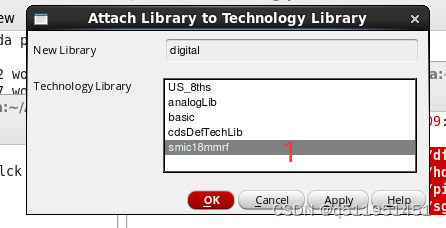

4. 把库关联到smic18mmrf工艺库，只有管理到工艺库以后，所设计的仿真以及规则检测才会关联中芯国际的工艺库平台上，否则只能做理想的仿真分析。

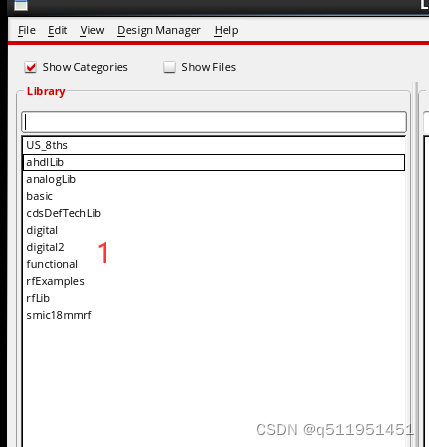

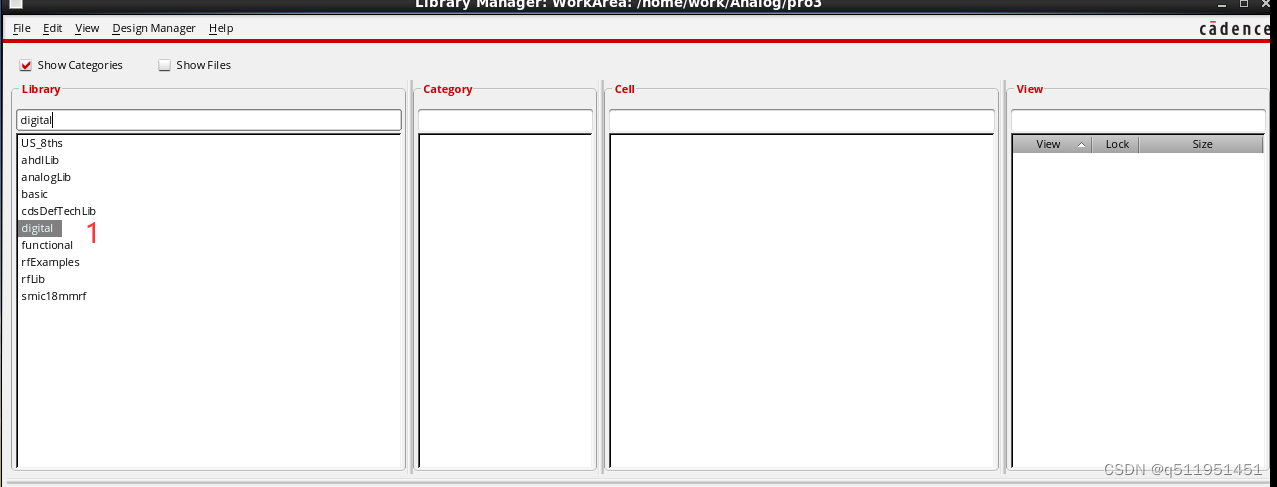

5库目录下多了一个digital库

6 工程目录下多了一个digital文件夹，用于存放元器件的

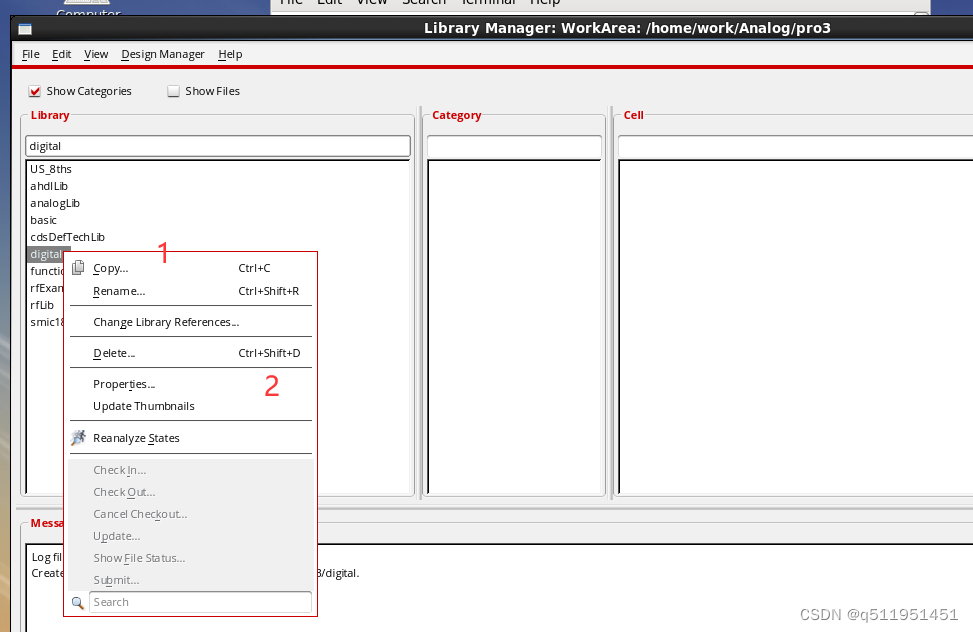

7. 检测是否正确关联到库中，右键digital库，选择properties属性

 8. 打开library property editor界面，查看techLibName，如果是smic18mmrf就对了

 1.2库的修改

在工艺库移植时，需要修改库关联

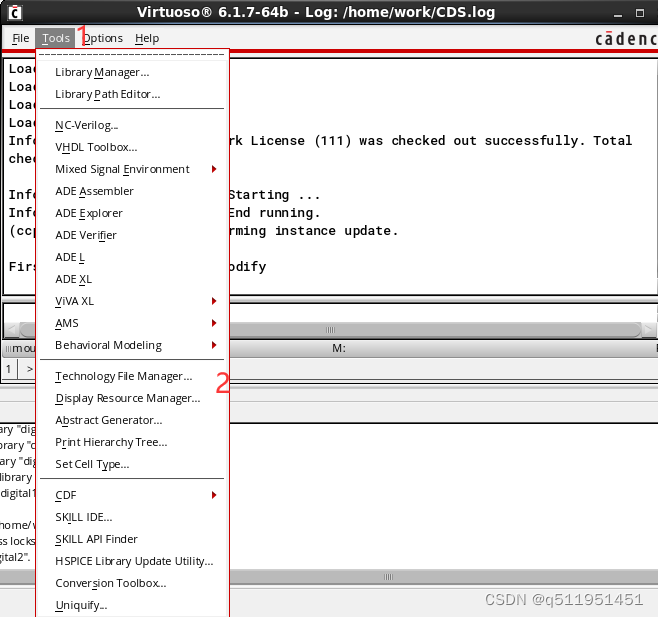

1.2.1 在CIW窗口下，选择tools->technology

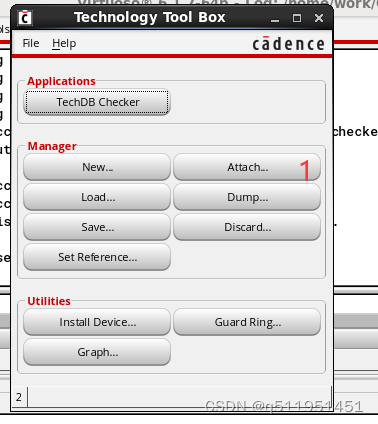

1.2.2 打开technology tool Box工具箱，选择attach

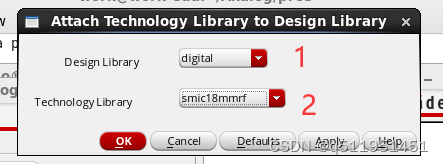

1.2.3 分别选择库以及库关联的技术文件，就可以对把库关联到代工厂的工艺库上了

 二 关于库的编辑操作

2.1 库复制操作

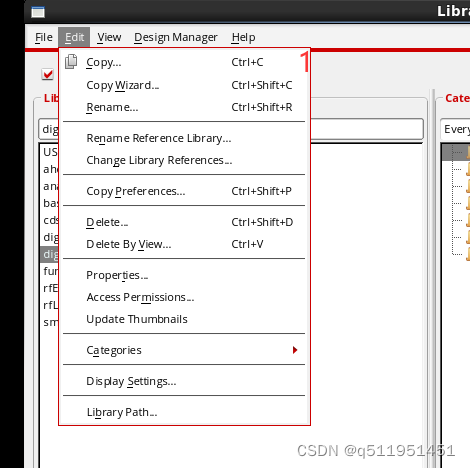

2.1.1 选中编辑

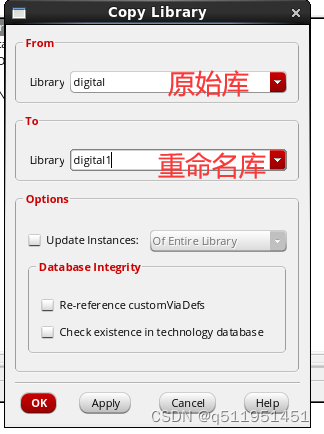

2.1.3 分别选择原始库，重新命名库

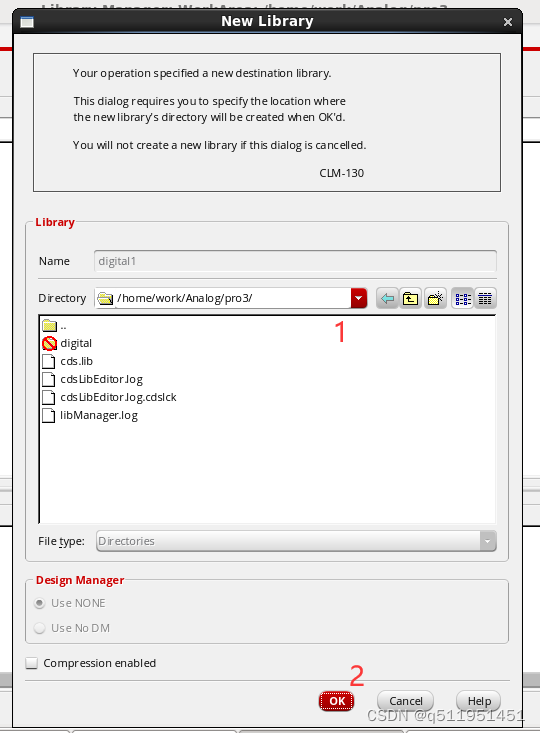

2.1.4 保存路径设置

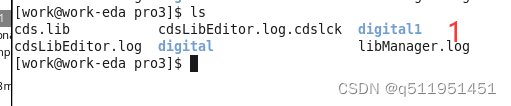

2.1.5查看工程目录，已经多了digital1库

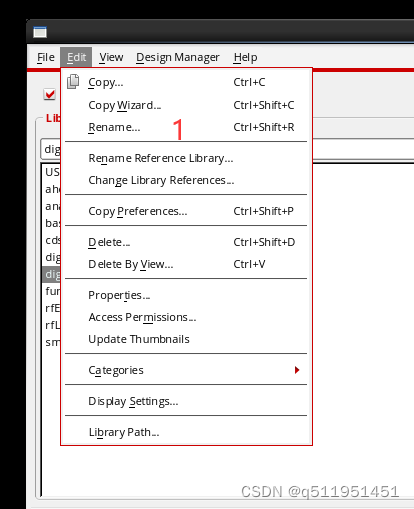

2.2 库的重新命名

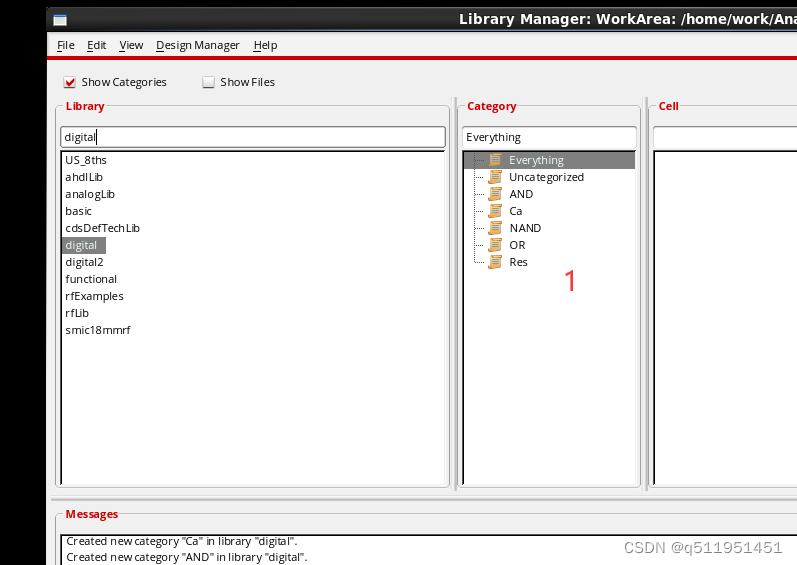

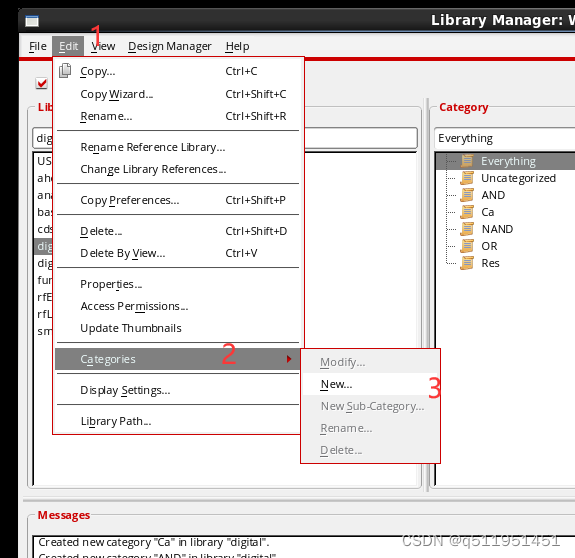

 2.3 定义库类
