LM2662和LM2663是CMOS电荷泵电压转换器，能够将1.5V至5.5V的正电压转换为负电压或进行倍压。它们使用两个电容器提供高达200mA的输出电流，且在大多数负载下工作电流仅300μA，效率超过90%。LM2662支持20kHz和150kHz的可选振荡器频率，而LM2663的振荡器频率固定为150kHz，并可通过SD引脚进入低电流关断模式，将静态电流降至10μA。这些转换器适用于电池供电系统，具有成本效益且无电磁干扰问题。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

LM2662 开关电容器电压转换器
LM2662手册PDF
描述
LM2662 /LM2663 CMOS电荷泵电压转换器将1.5 V至5.5 V范围内的正电压反相为相应的负电压。 LM2662 /LM2663使用两个低成本电容器，可提供200 mA的输出电流，而无需与基于电感的转换器相关的成本，尺寸和EMI。 LM2662 /LM2663在大多数负载下的工作电流仅为300μA，工作效率大于90％，为电池供电系统提供了理想的性能。 LM2662 /LM2663也可用作正倍压器。

通过在OSC引脚上增加一个外部电容可以降低振荡器频率。此外，OSC引脚可用于通过外部时钟驱动LM2662 /LM2663。对于LM2662，频率控制（FC）引脚选择20 kHz或150 kHz的振荡器频率。对于LM2663，外部关断（SD）引脚取代了FC引脚。 SD引脚可用于禁用器件并将静态电流降至10μA。 LM2663的振荡器频率为150 kHz。

特性
输入电源电压反转或加倍
3.5Ω典型输出电阻
典型值86％转换效率为200 mA
（LM2662）可选振荡器频率：20 kHz /150 kHz
（LM2663）低电流关断模式

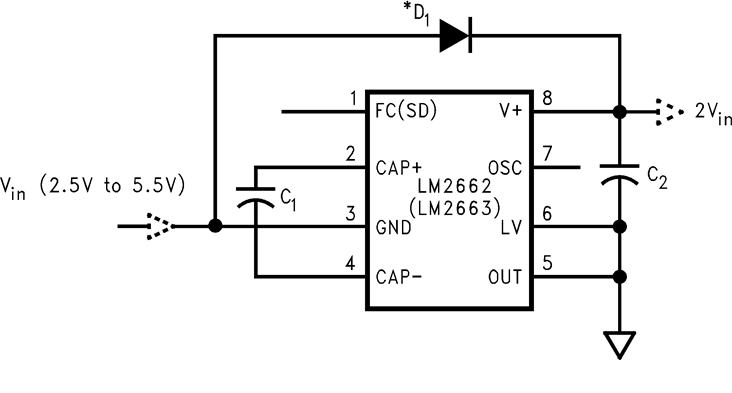

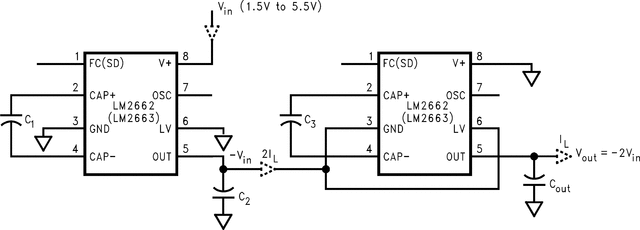

在这里插入图片描述
