学习笔记：光电耦合器PC817

PC817中文资料

PC817是常用的线性光耦，广泛应用在测量仪器等电路之间的信号传输。常常在各种要求比较精密的功能电路中被当作耦合器件，具有上下级电路完全隔离的作用，相互不产生影响。前端与负载完全隔壁，增加安全性，减小电路干扰，简化电路设计。

特点：
1 电流传输比（CTR: MIN. 50% at IF=5mA， VCE=5V）
2 高隔离电压：5000V有效值
3 紧凑型双列直插封装。PC817为单通道光耦，PC827为双通道光耦，PC837为三通道，PC847为四通道光耦。

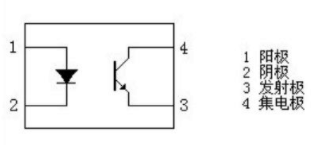

4 线性光耦元件

当输入端加电信号时，发光器发出光线，照射在受光器上，受光器接受光线后导通，产生光电流从输出端输出，实现“电-光-电”转换。普通光电耦合器只能传输数字信号（开关信号），不适合传输模拟信号‘线性光电耦合器是一种新型的光电隔离器件，能够传输连续变化的模拟电压或电流信号，这样随着输入信号的强弱变化会产生相应的光信号，从而使光敏晶体管的导通程度也不同，输出的电压或电流也随之不同。PC817光电耦合器不但可以起到反馈作用还可以起到隔离作用。

pc817主要参数：

光电耦合器

电流传输比：50%（最小值）

高隔离电压：5000V（有效值）

符合UL标准

极限参数

正向电流（ICEO）：50mA

峰值正向电流（ICE max）：1A

反向电压：6V

功耗：70mW

集电极发射极电压：35V

发射极集电极电压：6V

集电极电流：50mA

集电极功耗：150mW

总功耗：200mW

工作温度：－30℃ ～+100℃

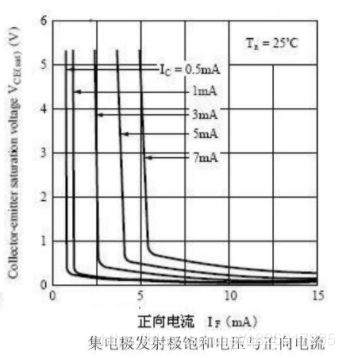

集电极发射极饱和电压：0.1V（典型值）

截止频率：80kHz

电流传输比：50%～600%封装：DIP-4
　　
　　

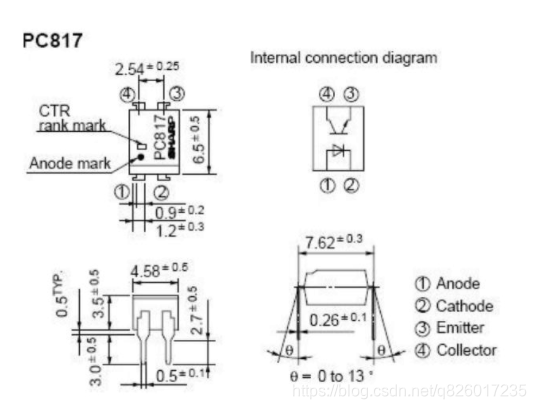

　　封装
