DP V2.1a标准学习（一）

一、说明

DP是DisplayPort的简写，是视频电子标准协会（VESA）标准化的数字式视频接口标准，可用于板内芯片之间的连接，也可用于输出接口连接外部设备。DisplayPort是一种基于数据包的可扩展协议，用于传输视频和音频数据。DisplayPort 具有高度可扩展性，并具有保持向后兼容的能力。 DP的接口形式主要有两种，分别是标准的DP接口和TypeC接口。

DP包括主通道和辅助通道，其中主通道可以有1、2或4个差分对，用来传输音/视频数据；辅助通道是1个差分对，主要用来传输命令、链路的设定等，是一个半双工双向通道。

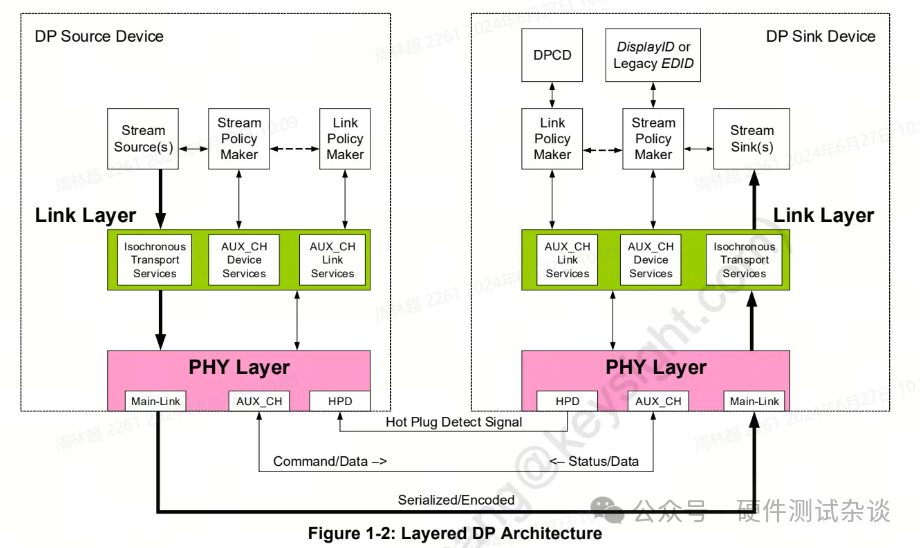

其大概的传输架构如下：

另外综合看下来DP V2.1标准，感觉对老标准的兼容性不好，例如HBR3线材要求不一样了，部分速率的RX均衡传递函数也变了。这也代表了支持DP V1.4的HBR3线材不一定和DP V2.1的HBR3线材通用。

二、物理层规范

物理层分为逻辑子模块和电气子模块。逻辑子模块主要负责和其他层交互、编解码、加解串等；电气子模块主要负责信号检测、时钟恢复、阻抗匹配等。

1.编码、速率及应用

8.1G及以下速率均使用
