一、说明

UFS全称为UNIVERSAL  FLASH STORAGE通用闪存，其标准由固态技术协会（Joint Electron Device Engineering Council，JEDEC）撰写及维护，实际上相当于eMMC的升级版。可以应用在手机、MP3、DSC等主机设备，也可以应用在外部存储卡等。

本版本标准，UFS支持M-PHY的HS-G1~HS-G4的4档速率，低速支持PWM编码信号。信号差分峰峰值为200mV（RT模式），或者400mV（NT模式）；误码率在10E-10以下。

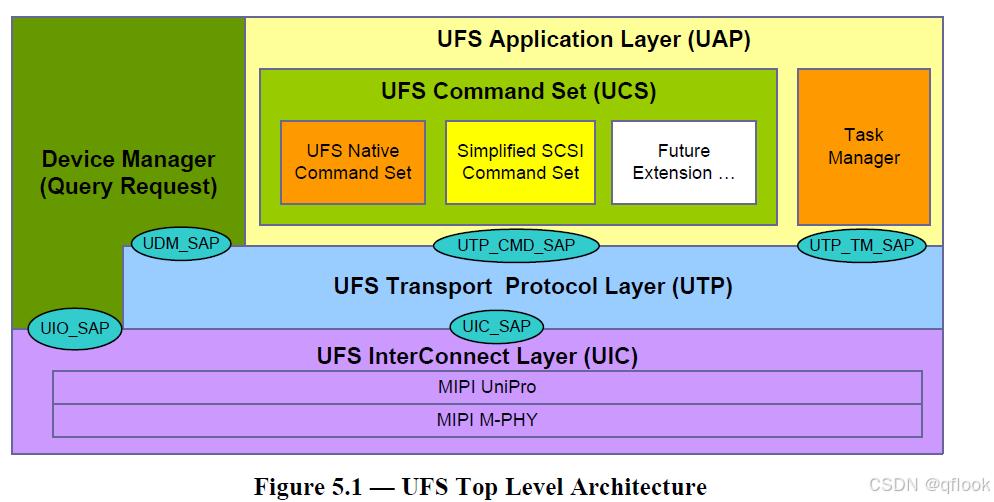

UFS的整体框架如下图，包含底层的M-PHY，应用层的任务管理及各种命令集：

二、UFS信号

2.1 管脚定义

UFS芯片的框图如下：
