BR8041A02/BR2141应用常见问题汇总

1、串口不通

请确认以下事项
a、波特率是否设置正确。
b、TX RX是否接线正确，TX RX要跟MCU交叉，蓝牙的TX接MCU的RX，蓝牙的RX接MCU的TX。
c、是否流控限制，请确认蓝牙的CTS引脚是否为低电平，低电平允许蓝牙发送。BR8041A02芯片的14pin为蓝牙CTS，BR2141e-s模块的pin13为蓝牙CTS，BR2141e模块的pin3为蓝牙的CTS。
d、确认boot脚是否为高，为高是正常启动，为低进入烧录模式。
e、可以使用手机搜寻一下，看蓝牙是否有空中发送信息，是否可以连接。

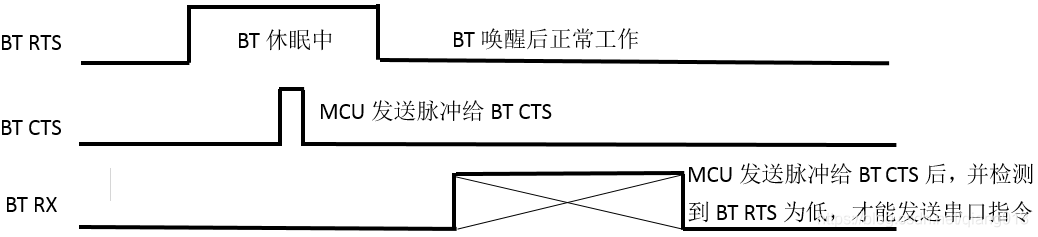

2、BR8041A02待机一段时间，唤醒蓝牙串口通讯步骤

在BR8041A02待机一段时间（超过idle休眠时间），BR8041A02会进入自动休眠模式，正确的唤醒方式为，MCU端发送一个脉冲给BR8041A02的CTS，把BR8041A02唤醒，BR8041A02唤醒是需要50mS以上，MCU端检测BR8041A02的RTS，当BR8041A02的RTS为低时，表示BR8041A02已经唤醒，在AT+IDLE设定的时间内不会休眠，BR8041A02的RTS为低时，MCU可以发送串口指令。当BR8041A02的RTS为高时，表示BR8041A02在休眠状态，需要MCU发送一个脉冲给BR8041A02的CTS才能唤醒。仅仅通过发送串口指令不能有效唤醒休眠中的BR8041A02，会有数据丢失。AT+IDLE指令可以设置休眠时间，一般设置为1000mS以上(AT+IDLE=1000)。

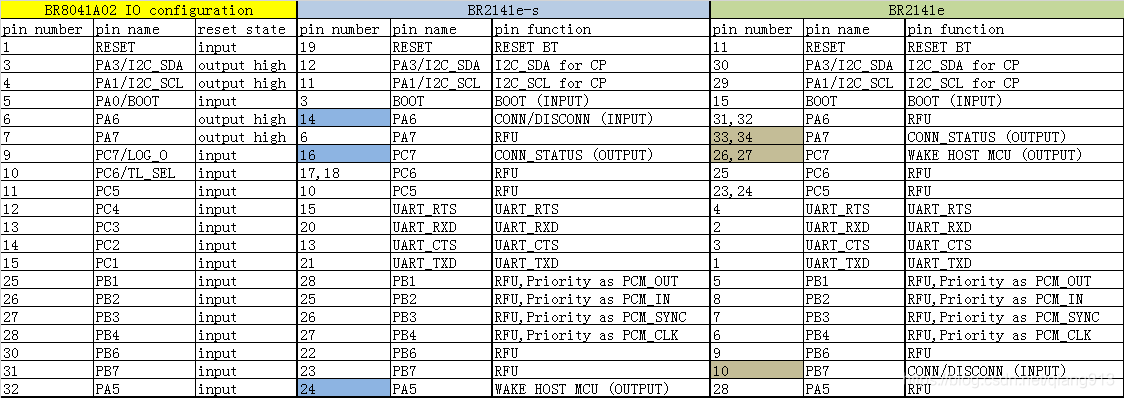

3、BR8041A02 与BR2141e-s、BR2141e 引脚对应关系

4、AT+SVCMASK指令操作位详细说明

BT_SVC_MASK_GATTS_BRT(bit0)
为ibridge APP连接BLE做GATT透传时使用的服务，不使用可以关闭此位。
服务UUID为: 0xFF00，发送UUID为: 0xFF01，接收UUID为: 0xFF02

BT_SVC_MASK_GATTS_BM77(bit1)
BLE GATT透传服务，service UUID为128bits
服务UUID为: 0x49,0x53,0x53,0x43,0xFE,0x7D,0x4A,0xE5,0x8F,0xA9,0x9F,0xAF,0xD2,0x05,0xE4,0x55
发送UUID为: 0x49,0x53,0x53,0x43,0x1E,0x4D,0x4B,0xD9,0xBA,0x61,0x23,0xC6,0x47,0x24,0x96,0x16
接收UUID为: 0x49,0x53,0x53,0x43,0x88,0x41,0x43,0xF4,0xA8,0xD4,0xEC,0xBE,0x34,0x72,0x9B,0xB3

BT_SVC_MASK_GATTS_CUST(bit2)
客制化的服务，不使用可以关闭此位。
服务UUID为: 0xFFF0，发送UUID为: 0xFFF1，接收UUID为: 0xFFF2

BT_SVC_MASK_GATTS_WECHAT(bit3)
BLE GATT微信服务(airsync)。微信公众号使用。不使用微信公众号，可以关闭此位。
服务UUID为: 0xFEE7，发送UUID为: 0xFEC8，接收UUID为: 0xFEC7

BT_SVC_MASK_SPP(bit4)
经典蓝牙SPP服务。关掉此位会没有经典蓝牙透传。

BT_SVC_MASK_SPP_WECHAT(bit5)
经典蓝牙SPP微信服务(airsync)。微信公众号使用。不使用微信公众号，可以关闭此位。

BT_SVC_MASK_GATTS_CMD(bit6)
BLE GATT指令处理服务，可以从APP发送AT指令给蓝牙模块。不建议关闭。
蓝牙模块OTA升级时会使用此服务。
服务UUID为: 0xFF80，发送UUID为: 0xFF81，接收UUID为: 0xFF82

BT_SVC_MASK_GATTS_YUNDA1(bit7)
韵达自定义服务1，不使用可以关闭此位。
服务UUID为: 0xEEE0，发送UUID为: 0xEEE1，接收UUID为: 0xEEE1

BT_SVC_MASK_GATTS_YUNDA2(bit8)
韵达自定义服务2，不使用可以关闭此位。
服务UUID为: 0xEEE2，发送UUID为: 0xEEE3，接收UUID为: 0xEEE3

BT_SVC_MASK_GATTS_ELEME(bit9)
饿了么外卖自定义服务，不使用可以关闭此位。
服务UUID为: 0x18F0，发送UUID为: 0x2AF0，接收UUID为: 0x2AF1

BT_SVC_MASK_GATTS_BLUE(bit10)
BLUE设备服务, service UUID为128bits，不使用可以关闭此位。
服务UUID为: 0xE7,0x81,0x0A,0x71,0x73,0xAE,0x49,0x9D,0x8C,0x15,0xFA,0xA9,0xAE,0xF0,0xC3,0xF2
发送UUID为: 0xBE,0xF8,0xD6,0xC9,0x9C,0x21,0x4C,0x9E,0xB6,0x32,0xBD,0x58,0xC1,0x00,0x9F,0x9F
接收UUID为: 0xBE,0xF8,0xD6,0xC9,0x9C,0x21,0x4C,0x9E,0xB6,0x32,0xBD,0x58,0xC1,0x00,0x9F,0x9F

5、使用BLE调试助手 APP通过空中下AT指令步骤

(1)、从如下网址http://app.mi.com/details?id=cn.wch.bledemo，下载安装"BLE调试助手" APP。或者百度一下"BLE调试助手"，再安装。

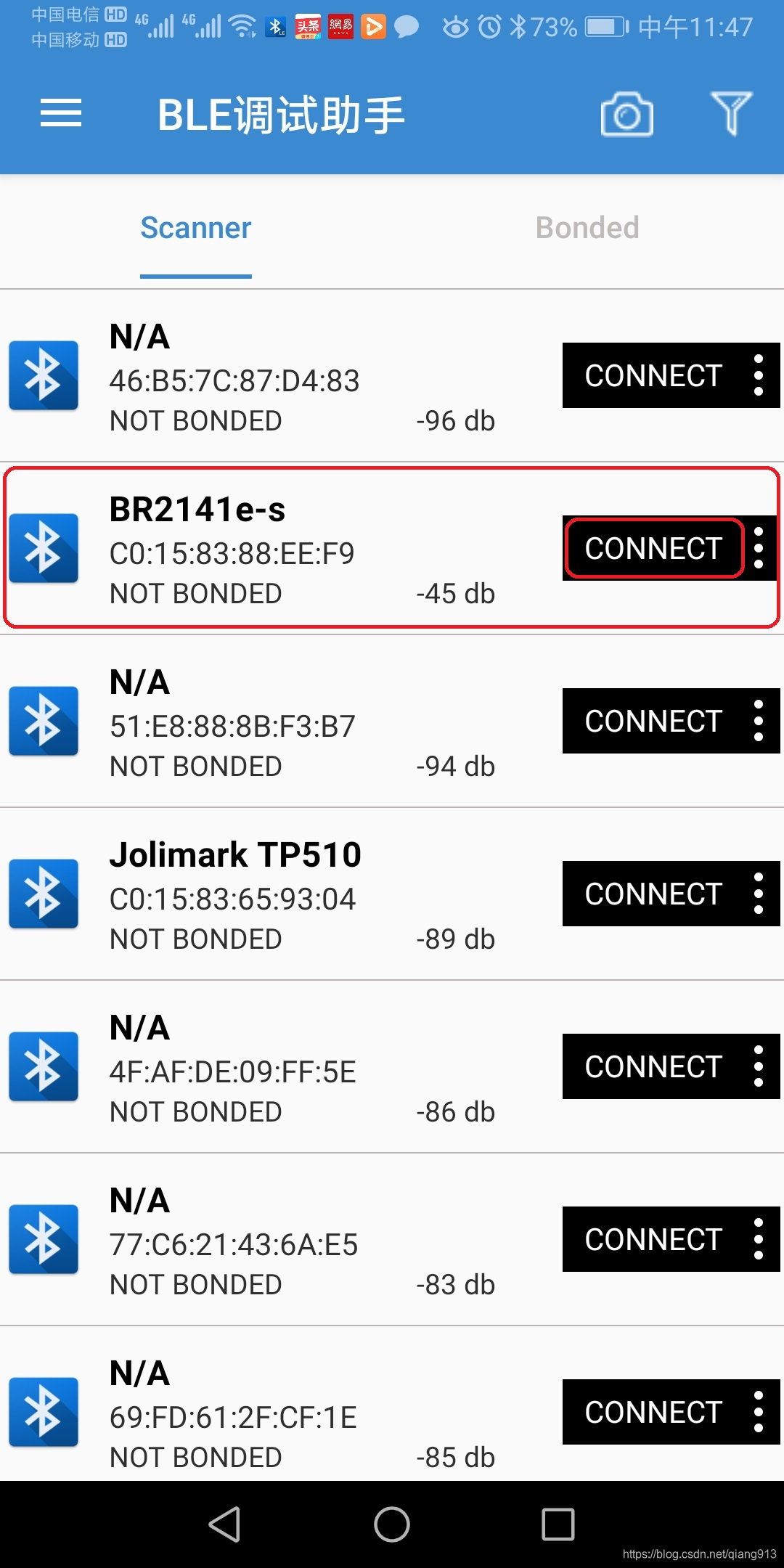

(2)、打开BLE调试助手 APP，搜寻到蓝牙模块，点击connect连接蓝牙

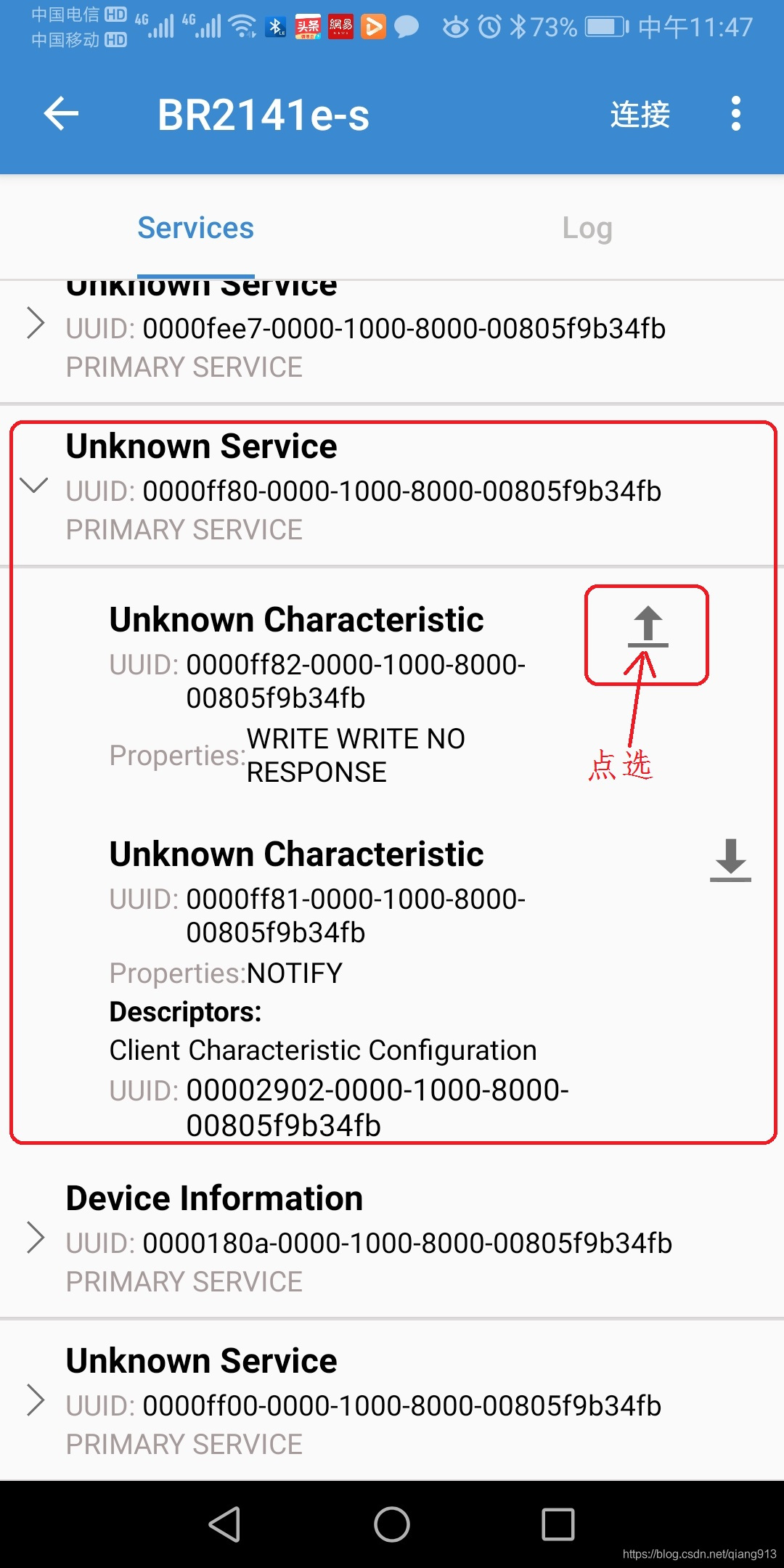

(3)、找到FF80服务，点选下图往上箭头。

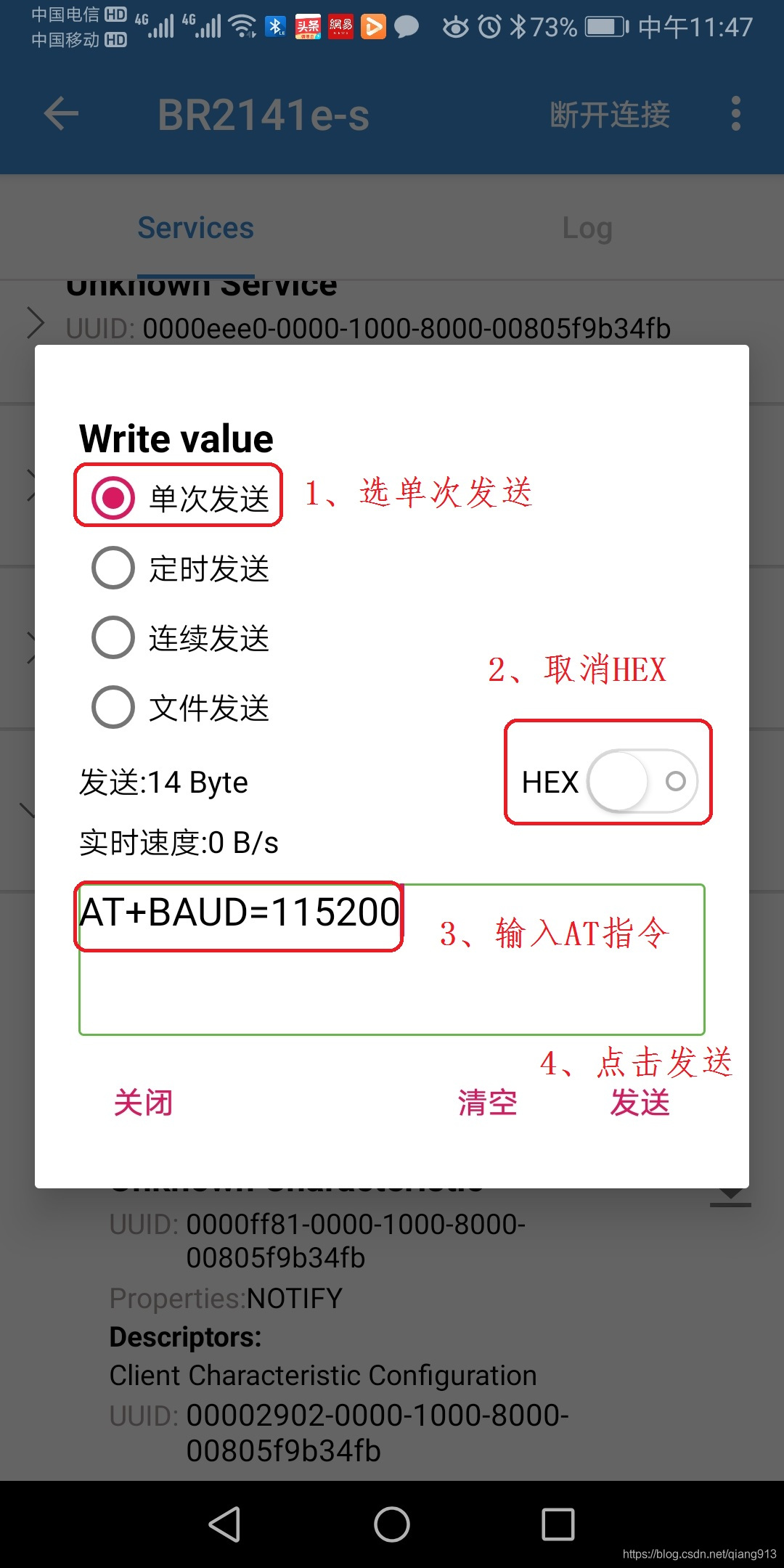

(4)、选择TEXT输入，填写AT指令，如下图：

(5)、等待2秒后，重启蓝牙，则蓝牙模块会改为新的波特率。

6、BR8041A02二次开发存储空间

1、RAM
BR8041A02有两个16K字节的RAM，可以用来跑用户应用程序和做数据存储，目前还剩4.7K左右RAM没有使用。这个32K字节RAM空间，二次开发可以根据功能需求，用来跑程序还是存储数据。
2、flash
BR8041A02内部有512K字节的flash，目前划分256K字节存储用户程序，已经使用了50K左右，还剩200K左右可以使用。
