串口通信中的接收与发送队列处理大数据

接收与发送队列

原文：flechazo

在开发过程中，当数据流变大时，消息总是处理不过来。

会出现3个问题：

1、接收数据太多

2、接收数据连包

3、阻塞式响应

咱们一个一个来解决这个问题。

1、接收队列

接收数据多，来不及处理下一条就又来了。

解决这个的办法就是接收时放到数组里，然后一条一条的去解析。

这里移植野火的数据队列

食用步骤：

• rx_queue_init();//初始化一下
• push_data_to_queue(uint8_t *src_dat,uint16_t src_len);//这个函数存入数据队列，接收时用
• pull_data_from_queue();//这个从队列中取出，处理时用

data_queue.h

#ifndef __ESP_DATA_QUEUE_H_
#define __ESP_DATA_QUEUE_H_
​
#include "gd32f30x.h"
​
#include <string.h>
#include <stdio.h>
​
//缓冲队列的个数需要为2的幂
#define QUEUE_NODE_NUM        (8)            //缓冲队列的大小（有多少个缓冲区）
#define QUEUE_NODE_DATA_LEN   (1024)       //单个接收缓冲区大小
​
//队列的主体数据类型接口
#define QUEUE_DATA_TYPE                 ESP_USART_FRAME
//队列的调试输出接口
#define DATA_QUEUE_LOG                  QUEUE_DEBUG
#define DATA_QUEUE_LOG_ARRAY        QUEUE_DEBUG_ARRAY
​
​
//数据主体
typedef struct
{
    uint8_t  *head;     //缓冲区头指针
    uint16_t len; //接收到的数据长度
​
}ESP_USART_FRAME;
​
​
//队列结构
typedef struct {
    int size;  /*缓冲区大小*/
    int read; /*读指针*/
    int write;   /*写指针*/
    int read_using; /*正在读取的缓冲区指针*/
    int write_using;        /*正在写入的缓冲区指针*/
    QUEUE_DATA_TYPE *elems[QUEUE_NODE_NUM];  /*缓冲区地址*/
} QueueBuffer;
​
extern QueueBuffer rx_queue;
​
/*信息输出*/
#define QUEUE_DEBUG_ON          1
#define QUEUE_DEBUG_ARRAY_ON        1
​
#define QUEUE_INFO(fmt,arg...)           printf("<<-QUEUE-INFO->> "fmt"\n",##arg)
#define QUEUE_ERROR(fmt,arg...)          printf("<<-QUEUE-ERROR->> "fmt"\n",##arg)
#define QUEUE_DEBUG(fmt,arg...)          do{\
                                          if(QUEUE_DEBUG_ON)\
                                          printf("<<-QUEUE-DEBUG->> [%d]"fmt"\n",__LINE__, ##arg);\
                                          }while(0)
​
#define QUEUE_DEBUG_ARRAY(array, num)    do{\
                                           int32_t i;\
                                           uint8_t* a = array;\
                                           if(QUEUE_DEBUG_ARRAY_ON)\
                                           {\
                                                printf("\n<<-QUEUE-DEBUG-ARRAY->>\n");\
                                                for (i = 0; i < (num); i++)\
                                                {\
                                                    printf("%02x   ", (a)[i]);\
                                                    if ((i + 1 ) %10 == 0)\
                                                    {\
                                                        printf("\n");\
                                                    }\
                                                }\
                                                printf("\n");\
                                            }\
                                           }while(0)
​
//输出队列的状态信息
#define cbPrint(cb)         DATA_QUEUE_LOG("size=0x%x, read=%d, write=%d\n", cb.size, cb.read, cb.write);\
      DATA_QUEUE_LOG("size=0x%x, read_using=%d, write_using=%d\n", cb.size, cb.read_using, cb.write_using);
​
​
QUEUE_DATA_TYPE* cbWrite(QueueBuffer *cb);
QUEUE_DATA_TYPE* cbRead(QueueBuffer *cb);
void cbReadFinish(QueueBuffer *cb);
void cbWriteFinish(QueueBuffer *cb);
//void cbPrint(QueueBuffer *cb);
QUEUE_DATA_TYPE* cbWriteUsing(QueueBuffer *cb) ;
int cbIsFull(QueueBuffer *cb) ;
int cbIsEmpty(QueueBuffer *cb) ;
​
void rx_queue_init(void);
void pull_data_from_queue(void);
void push_data_to_queue(uint8_t *src_dat,uint16_t src_len);
​
​
#endif

data_queue.c

/**
  ******************************************************************************
  * @file    rx_data_queue.c
  * @author  fire
  * @version V1.0
  * @date    2015-01-xx
  * @brief   环形缓冲区，适用于接收外部数据时用作缓冲
  ******************************************************************************
  * @attention
  *
  * 实验平台:野火 IOT STM32 开发板
  * 论坛    :http://www.firebbs.cn
  * 淘宝    :https://fire-stm32.taobao.com
  *
  ******************************************************************************
  */
​
#include "data_queue.h"
​
​
//实例化节点数据类型
QUEUE_DATA_TYPE  node_data[QUEUE_NODE_NUM];
//实例化队列类型
QueueBuffer rx_queue;
​
//队列缓冲区的内存池
__align(4) uint8_t node_buff[QUEUE_NODE_NUM][QUEUE_NODE_DATA_LEN] ;
​
​
​
/*环形缓冲队列*/
​
/**
  * @brief  初始化缓冲队列
  * @param  cb:缓冲队列结构体
  * @param  size: 缓冲队列的元素个数
  * @note   初始化时还需要给cb->elems指针赋值
  */
void cbInit(QueueBuffer *cb, int size)
{
    cb->size  = size;   /* maximum number of elements           */
    cb->read = 0;       /* index of oldest element              */
    cb->write   = 0;        /* index at which to write new element  */
    //    cb->elems = (uint8_t *)calloc(cb->size, sizeof(uint8_t));  //elems 要额外初始化
}
​
/**
  * @brief  判断缓冲队列是(1)否(0)已满
  * @param  cb:缓冲队列结构体
  */
int cbIsFull(QueueBuffer *cb)
{
    return cb->write == (cb->read ^ cb->size); /* This inverts the most significant bit of read before comparison */
}
​
/**
  * @brief  判断缓冲队列是(1)否(0)全空
  * @param  cb:缓冲队列结构体
  */
int cbIsEmpty(QueueBuffer *cb)
{
    return cb->write == cb->read;
}
​
/**
  * @brief  对缓冲队列的指针加1
  * @param  cb:缓冲队列结构体
  * @param  p：要加1的指针
  * @return  返回加1的结果
  */
int cbIncr(QueueBuffer *cb, int p)
{
    return (p + 1) & (2 * cb->size - 1); /* read and write pointers incrementation is done modulo 2*size */
}
​
/**
  * @brief  获取可写入的缓冲区指针
  * @param  cb:缓冲队列结构体
  * @return  可进行写入的缓冲区指针
  * @note  得到指针后可进入写入操作，但写指针不会立即加1，
           写完数据时，应调用cbWriteFinish对写指针加1
  */
QUEUE_DATA_TYPE *cbWrite(QueueBuffer *cb)
{
    if (cbIsFull(cb)) /* full, overwrite moves read pointer */
    {
        return 0;
    }
    else
    {
        //当wriet和write_using相等时，表示上一个缓冲区已写入完毕，需要对写指针加1
        if(cb->write == cb->write_using)
        {
            cb->write_using = cbIncr(cb, cb->write); //未满，则增加1
        }
    }
​
    return  cb->elems[cb->write_using & (cb->size - 1)];
}
​
​
​
/**
  * @brief 数据写入完毕，更新写指针到缓冲结构体
  * @param  cb:缓冲队列结构体
  */
void cbWriteFinish(QueueBuffer *cb)
{
    cb->write = cb->write_using;
}
​
/**
  * @brief  获取可读取的缓冲区指针
  * @param  cb:缓冲队列结构体
  * @return  可进行读取的缓冲区指针
  * @note  得到指针后可进入读取操作，但读指针不会立即加1，
                     读取完数据时，应调用cbReadFinish对读指针加1
  */
QUEUE_DATA_TYPE *cbRead(QueueBuffer *cb)
{
    if(cbIsEmpty(cb))
        return NULL;
​
    //当read和read_using相等时，表示上一个缓冲区已读取完毕(即已调用cbReadFinish)，
    //需要对写指针加1
    if(cb->read == cb->read_using)
        cb->read_using = cbIncr(cb, cb->read);
​
    return cb->elems[cb->read_using & (cb->size - 1)];
}
​
​
/**
  * @brief 数据读取完毕，更新读指针到缓冲结构体
  * @param  cb:缓冲队列结构体
  */
void cbReadFinish(QueueBuffer *cb)
{
    //重置当前读完的数据节点的长度
    cb->elems[cb->read_using & (cb->size - 1)]->len = 0;
​
    cb->read = cb->read_using;
}
​
​
​
//队列的指针指向的缓冲区全部销毁
void camera_queue_free(void)
{
    uint32_t i = 0;
​
    for(i = 0; i < QUEUE_NODE_NUM; i ++)
    {
        if(node_data[i].head != NULL)
        {
            //若是动态申请的空间才要free
            //free(node_data[i].head);
            node_data[i].head = NULL;
        }
    }
​
    return;
}
​
​
/**
  * @brief  缓冲队列初始化，分配内存,使用缓冲队列时，
  * @param  无
  * @retval 无
  */
void rx_queue_init(void)
{
    uint32_t i = 0;
​
    memset(node_data, 0, sizeof(node_data));
​
    /*初始化缓冲队列*/
    cbInit(&rx_queue, QUEUE_NODE_NUM);
​
    for(i = 0; i < QUEUE_NODE_NUM; i ++)
    {
        node_data[i].head = node_buff[i];
​
        /*初始化队列缓冲指针，指向实际的内存*/
        rx_queue.elems[i] = &node_data[i];
​
        //DATA_QUEUE_LOG("node_data[i].head=0x%x,\r\nrx_queue.elems[i] =0x%x", (uint32_t)node_data[i].head,(uint32_t)rx_queue.elems[i]->head);
​
        memset(node_data[i].head, 0, QUEUE_NODE_DATA_LEN);
    }
​
    cbPrint(rx_queue);
}
​
​
​
/**
  * @brief  往队列中写入数据的样例
  */
void push_data_to_queue(uint8_t *src_dat, uint16_t src_len)
{
    QUEUE_DATA_TYPE *data_p;
    uint16_t i;
​
    for(i = 0; i < src_len; i++)
    {
        /*获取写缓冲区指针，准备写入新数据*/
        data_p = cbWrite(&rx_queue);
​
        if (data_p != 0)    //若缓冲队列未满，开始传输
        {
            //往缓冲区写入数据，如使用串口接收、dma写入等方式
            *(data_p->head + i) = src_dat[i];
            data_p->len++;
            //printf("\r\ndata_p->len =%d",data_p->len);
        }
        else return;
​
        //cbPrint(rx_queue);
    }
​
    /*写入缓冲区完毕*/
    cbWriteFinish(&rx_queue);
​
    //cbPrint(rx_queue);
​
}
​
extern uint8_t datasource;
extern void vprotocolplatformProcess(uint8_t *DataBuffer, uint32_t DataLen);
extern ControllerFun_union ControllerFun;
extern ControllerID_union ControllerID;
extern BufferReceive_union bufferCmd;
extern bool vprotocolplatformCheckID(void);
extern void vprotocolplatformParsing(void);
extern bool vprotocolplatformCheckIsFunofCheckTime(void);
extern bool BufferRecieveFlag;
​
/**
  * @brief  从队列中取数据的样例
  */
void pull_data_from_queue(void)
{
    QUEUE_DATA_TYPE *rx_data;
​
    /*从缓冲区读取数据，进行处理，*/
    rx_data = cbRead(&rx_queue);
​
    if(rx_data != NULL)//缓冲队列非空
    {
        //处理接收数据------------------------------在这处理数据------------------------------------------------
        //数据头指针rx_data->head，数据长度rx_data->len

​
        //使用完数据必须调用cbReadFinish更新读指针--------------------------------------------------------------
        cbReadFinish(&rx_queue);
    }
}

到这里，大家可以试一下，是不是非常好用。感谢野火官方。大家可以去看看野火的教程，真的非常细！良心推荐。

2、数据连包

两条数据连接一起了

//这个看大家的数据格式了。
//根据自己的数据格式自行解析吧！

3、发送队列

既然可以接收，那么也可以发送啦

食用步骤：

1、vsendqueueInit();//初始化一下

2、vsendqueueSendQueue();//队列发送，这个放在主循环中

3、bsendqueueInsert(uint8_t *data,uint32_t len);//插入数据，等待发送

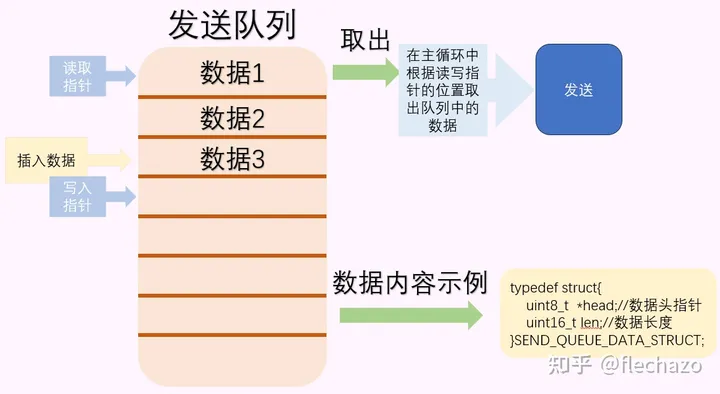

根据野火的例程，随手写了一下。逻辑图如下：

sendqueue.h

#ifndef __SENDQUEUE_H
#define __SENDQUEUE_H
​
#include "gd32f30x.h"
#include <stdbool.h>
​
//队列的数量
#define SEND_QUEUE_DATA_NUMBER (16)  //8
//单个队列的长度
#define SEND_QUEUE_DATA_SIZE   (256) //1024
​
//用于存储数据的信息
typedef struct{
    uint8_t  *head;
    uint16_t len;
}SEND_QUEUE_DATA_STRUCT;
//用于调整数据发送的间隔
typedef struct{
    uint32_t time;
    uint32_t send_interval;
}SEND_QUEUE_TIME_STRUCT;
​
//存储信息
typedef struct{
    uint32_t send_c;//发送计数
    uint32_t storage_c;//存储计数
    uint8_t *send_p;//发送指针    数据是连续存储的
    uint8_t *storage_p;//存储指针
    //数据存放的数组
    uint8_t qbuffer[SEND_QUEUE_DATA_NUMBER][SEND_QUEUE_DATA_SIZE];
    //时间
    SEND_QUEUE_TIME_STRUCT TIME;
    //队列的头指针和数据长度
    SEND_QUEUE_DATA_STRUCT DATA[SEND_QUEUE_DATA_NUMBER];
}SEND_QUEUE_CONTROLLER_STRUCT;
​
​
//初始化
void vsendqueueInit(void);
//队列发送，这个放在主循环中
void vsendqueueSendQueue(void);
//插入数据
bool bsendqueueInsert(uint8_t *data,uint32_t len);
​
​
​
#endif   //__SENDQUEUE_H

sendqueue.c

#include "../User/FUN/sendqueue/sendqueue.h"
#include "../User/BSP/TIMER1/timer.h"
#include "controllerconfig.h"
#include "stdio.h"
#include "stdlib.h"
#include <string.h>
​
//如果开启了这个功能，再编译，如果都没有，代码是灰色的，这个是为了模块化
#if ((USE_SEND_BUFFER_QUEUE_RS485==1))||((USE_SEND_BUFFER_QUEUE_LORA==1))
​
//timer.c
extern Timer_struct FlechazoTimer;
​
//1、a manage struct
SEND_QUEUE_CONTROLLER_STRUCT S_QUEUE_CTL;
bool bsendqueueSend(void);
​
void vsendqueueInit(void)
{
        //时间计数值
    S_QUEUE_CTL.TIME.time = FlechazoTimer.Control.GetCurrentTime_ms();
        //每次进入发送的时间间隔
    S_QUEUE_CTL.TIME.send_interval = 200;
    S_QUEUE_CTL.send_c = 0;
    S_QUEUE_CTL.storage_c = 0;
    S_QUEUE_CTL.send_p = S_QUEUE_CTL.qbuffer[0];
    S_QUEUE_CTL.storage_p = S_QUEUE_CTL.qbuffer[0];
}
​
//2、a send queue buffer    mode---lora or rs485 ?
void vsendqueueSendQueue(void)
{
        //判断是否超时
    if(FlechazoTimer.Control.IsTimeOut_ms(&S_QUEUE_CTL.TIME.time, S_QUEUE_CTL.TIME.send_interval))
    {
                //1、have data 存储和发送不相等就是有数据
        if(S_QUEUE_CTL.storage_c != S_QUEUE_CTL.send_c)
        {
            bsendqueueSend();
        }
        S_QUEUE_CTL.TIME.time = FlechazoTimer.Control.GetCurrentTime_ms();
    }
}
​
//3、insert queue
bool bsendqueueInsert(uint8_t *data, uint32_t len)
{
    //pos storage
    if((++S_QUEUE_CTL.storage_c) > (SEND_QUEUE_DATA_NUMBER))
    {
                //return false;
        S_QUEUE_CTL.storage_c = 1;
        S_QUEUE_CTL.storage_p = S_QUEUE_CTL.qbuffer[0];
    }
    //insert
    memcpy(S_QUEUE_CTL.storage_p, data, len);
​
    //storage info
    S_QUEUE_CTL.DATA[S_QUEUE_CTL.storage_c - 1].head = S_QUEUE_CTL.storage_p;
    S_QUEUE_CTL.DATA[S_QUEUE_CTL.storage_c - 1].len = len;
​
    S_QUEUE_CTL.storage_p += len;
​
    return true;
}
​
​
//4、send queue
bool bsendqueueSend(void)
{
    //2、check send status
        //485
        if(SET != usart_flag_get(rUSARTx, USART_FLAG_BSY))
        {
                //3、send
                if((++S_QUEUE_CTL.send_c) > SEND_QUEUE_DATA_NUMBER)
                {
                        S_QUEUE_CTL.send_c = 1;
                }
                //485
                vrs485Send(S_QUEUE_CTL.DATA[S_QUEUE_CTL.send_c-1].head, S_QUEUE_CTL.DATA[S_QUEUE_CTL.send_c-1].len);
        }
​
        return true;
}
​
​
#endif //((USE_SEND_BUFFER_QUEUE_RS485==1))||((USE_SEND_BUFFER_QUEUE_LORA==1))

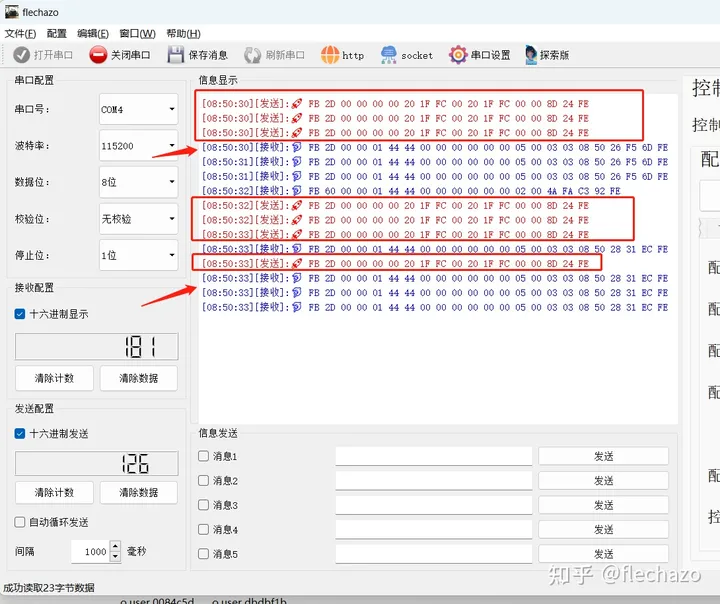

那么到这，你就可以试一下啦！

连续快速发5条，看看他的回复。

终于可以愉快的处理大数据了！

当然你也可以再加上DMA，没有频繁的中断响应，反应速度更快啦！
