360的云联网解决方案旨在解决多VPC及跨地域VPC间的高效、安全互联问题。通过创建云联网实例，实现VPC间全网互联，简化对等连接和专用通道的复杂管理，支持CIDR网段重叠，并通过CCSI（云链接交换实例）实现流量隔离和路由自动化。采用高性能DPDK套件保证转发性能，未来将结合硬件offload技术进一步优化性能。
01 背景
随着云计算和网络技术的不断发展，越来越多的业务有着上云的需求。上云后业务能够使用云上已有的服务提升开发效率，也可以利用云平台的弹性伸缩特性，及时应对业务的负载变化。360内部也提出业务全部上云的战略目标，业务上云后，每个子业务可以由运维人员按需自由地划分到一个或多个VPC中，并且可以灵活的定义VPC内的IP地址范围、配置路由表和网关等，给业务带来灵活性的同时，也因为各个VPC间是天然隔离关系，从而保证了子业务的安全性和独立性。
在业务全面上云的过程中，也会发现不同VPC间的子业务又有着互通需求，例如某个事业部下面有多个子业务分属于不同的VPC，部分子业务间有些互通需求，相同的子业务也可能存在跨地域部署的场景，这种就属于不同地域的VPC间也有着互通需求。如何使得各子业务间一方面保证VPC带来的灵活性以及安全隔离的特性，同时也能保证这种复杂业务场景下的互通需求？
360的虚拟化研发团队针对类似需求，提出了云联网解决方案以满足跨VPC和跨地域网络的互联互通。
02 云联网介绍

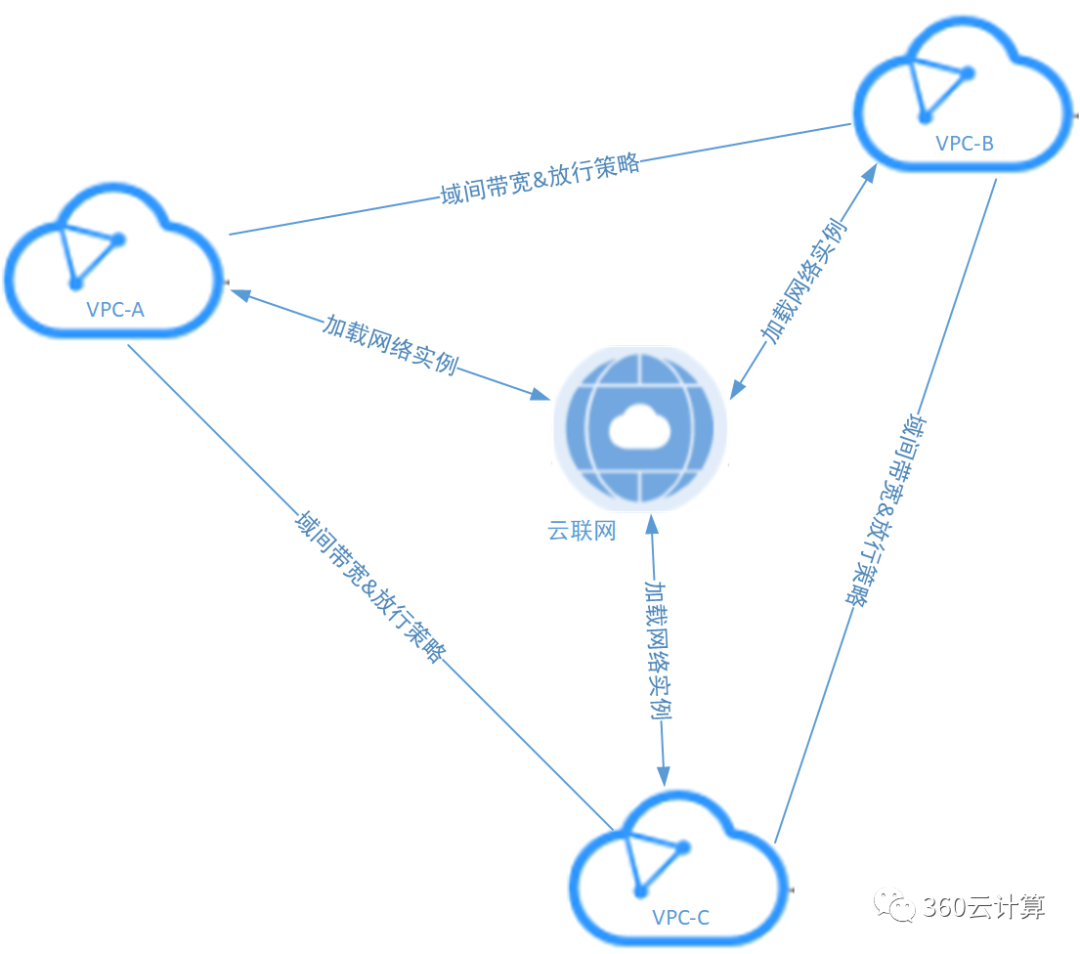

云联网（Cloud Connect Network）提供一种能够快速构建跨区域VPC之间以及云上多VPC与云下多数据中心之间的高速、优质、稳定的互联互通能力，在其高度灵活性和隔离性的基础上提供了按需互联互通的能力，实现原理如下图所示。
2.1云联网应用场景
1.多VPC间互联互通
现实应用中会存在多个VPC间具有互联互通需求，这时可以把多个VPC同时加入一个云联网实例中实现多VPC间的互联互通。
2.跨区域多VPC互联互通

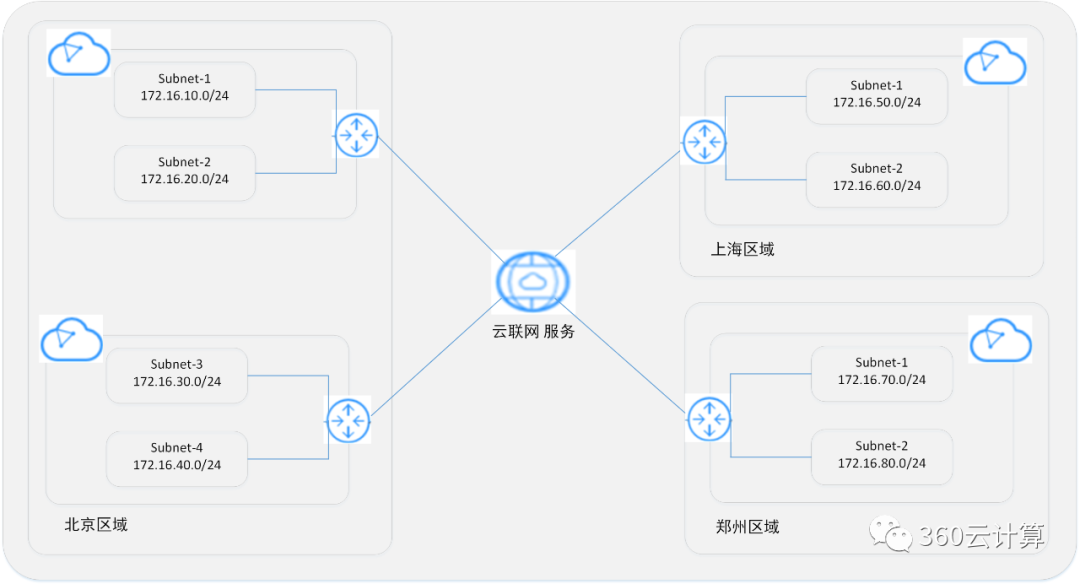

公司的北京分部和香港分部需要进行私网通信和数据传输，通过云链接将北京和香港两个区域的VPC建立连接，使得两地的数据中心网络可以互访，同时可无障碍的访问VPC之上的业务系统。
2.2云联网与对等连接/专用通道的区别

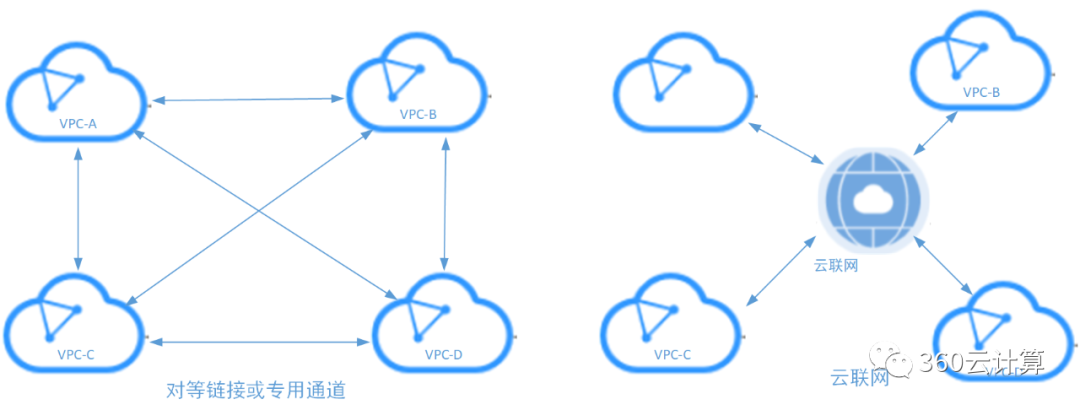

在使用云联网之前，如果要实现多个 VPC 互通、IDC 和多个 VPC 互通，需要为VPC 间两两分别建立对等连接，为 IDC 到每一个 VPC 建立专用通道，且各 VPC、IDC 网段均不能重叠，否则无法建立连接。建立连接后，还需管理各实例的路由表，手动添加路由策略后才能实现互通。
上述场景如果使用云联网，只需创建一个云联网实例，将需要互联的 VPC 和 IDC 加入到该云联网中，即可实现所有 VPC、IDC 与多个 VPC 的互通。
云联网优势 | 对等连接/专用通道 | 云联网 |
链路全网互联 | 1. n 个 VPC 间全部联通需要建立 Cn2 条对等连接。其中，Cn2=n * (n-1)/2，n 表示 VPC 的个数。即，当有 4 个 VPC 需要互联时，需要 6 条对等连接链路。 | 1. 无需创建对等，加入云联网的实例 fullmesh 互联。 |
路由自动学习 | 1. 每条链路均需配置路由。 | 1. 路由自动学习，下发。 |
03 云联网实现方案
3.1 云联网方案设计

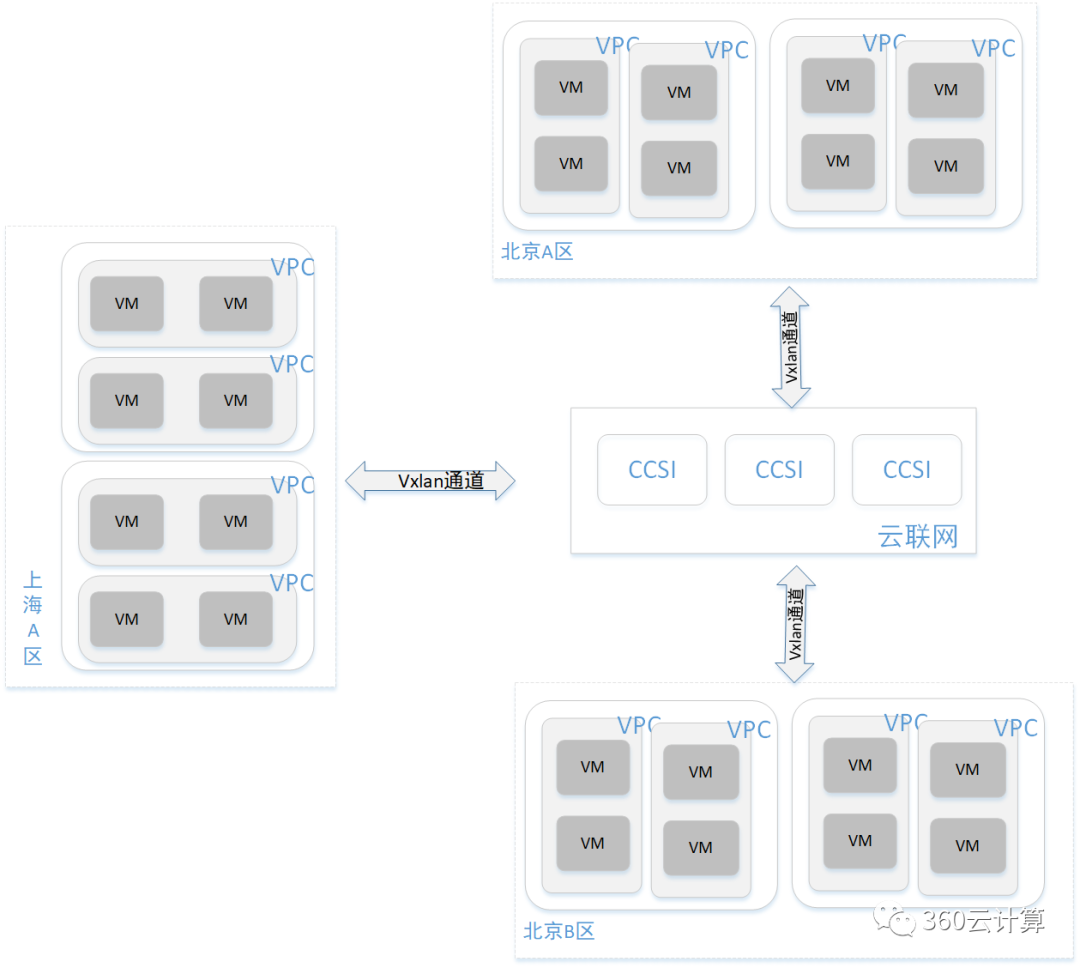

各区域VPC与云联网集群间使用vxlan隧道进行互联互通，不同VPC流量通过vxlan隧道到达云联网服务器之后，通过查询路由表完成路由寻址最终把流量路由到目的VPC。
一组互联互通的VPC在云联网网关服务器上对应一个虚拟交换实例，为支持多组VPC间的互联互通，360虚拟化研发团队参考linxu内核的VRF方案提出了云链接交换实例(CCSI)，用于隔离不同虚拟交换实例间的路由表项。
CCSI (cloud connect switch instance) 云链接交换实例，是由路由表和一组网络设备组成的虚拟路由器实例，可以完成流量寻路和路由表隔离功能。
3.2 云联网服务器架构

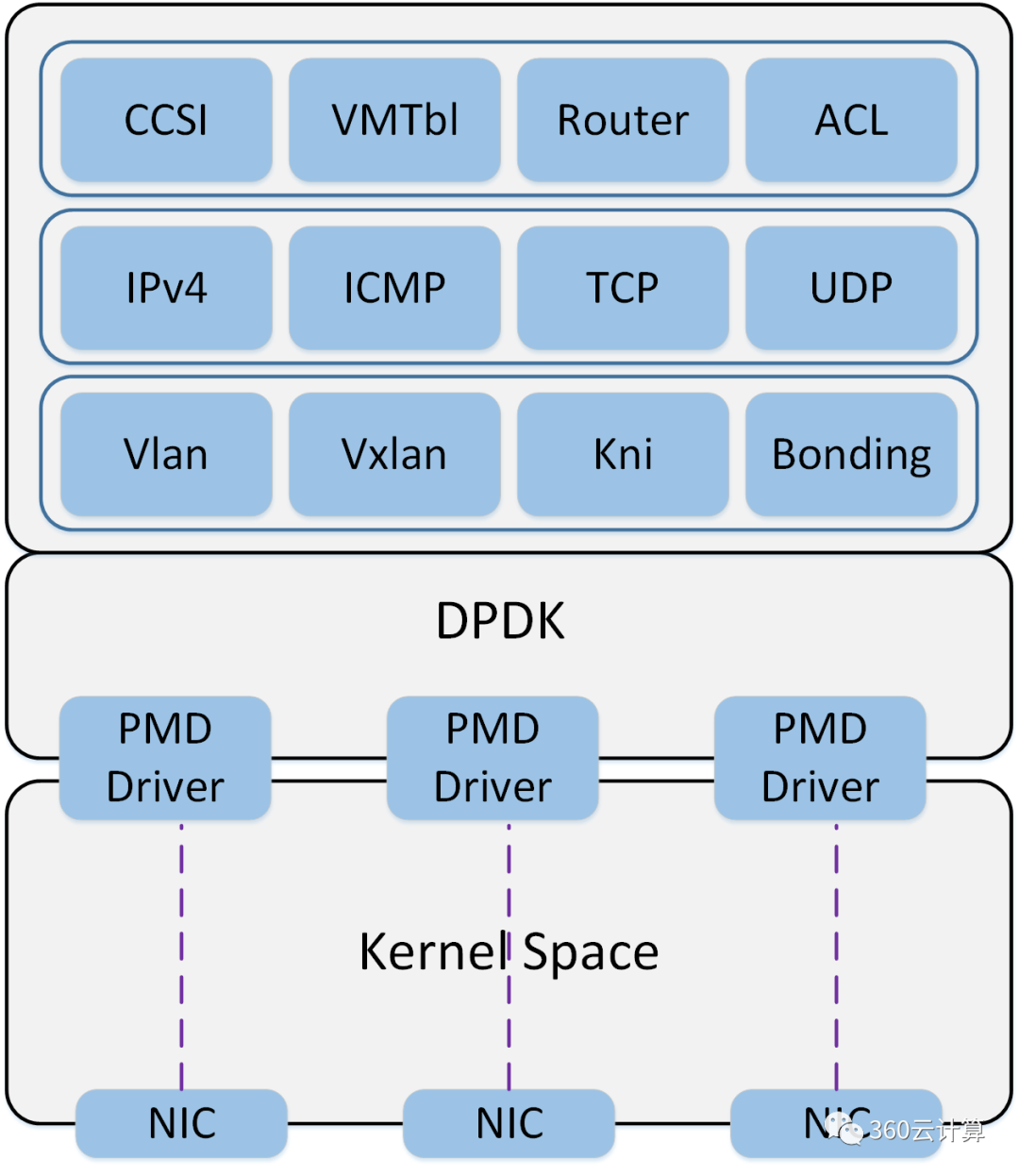

为了保证云联网网关的转发性能，360研发团队采用了目前主流的高性能DPDK转发套件，并实现了简易的用户态及协议栈和CCSI路由隔离和转发机制，具体架构如下：
360研发团队通过使用内核by-pass、零拷贝、大页内存、轮询收发包、无锁化等一系列技术使其单核性能达到小包线速。
3.3 云联网流量转发原理
VPC间互通流量在VPC内部根据虚机交换机Vswitch的流表项进行路由和封装，封装后的流量根据报文的外层IP地址在物理网络中路由转发，最终到达云联网集群。云联网集群收到VPC发送的vxlan流量后，首先完成vxlan报文的解封装，然后根据报文的内层目的IP地址查找CCSI转发表，从而找到目的端VPC对应的VIP地址和vxlanId，再根据报文的内层目的IP和vxlanId查找虚机信息表找到其对应的宿主机IP地址，最后根据vxlanId，宿主机IP地址和VIP地址进行vxlan隧道报文的封装，并把封装后报文发送到物理网络，最终封装后的vxlan报文通过物理网络的路由转发到达对端VPC。
如上图所示，虚拟交换实例CCSI存储的是路由表项用于流量在各VPC间进行寻址，具体内容有目的IP地址、vxlanid和VIP地址，具体内容如表1所示：
目的IP地址 | vxlanId | VIP |
172.16.10.0/24 | 96 | 10.224.130.137 |
172.16.20.0/24 | 101 | 10.223.20.20 |
172.18.100.0/25 | 768 | 10.143.217.143 |
1.目的IP地址指的VPC的私网IP地址 2.vxlanId指的是VPC的VNI，每个VPC唯一 3.VIP地址即为网关上VTEP口IP地址，用于虚拟化中的宿主机与网关间通信 | ||
表1：CCSI路由表
虚机信息表中存储的是虚拟化集群中的虚机具体信息，每一条表项都能确定唯一一台虚机，具体如表2所示：
vxlanId | 虚机IP | 虚机MAC | 宿主机IP |
96 | 172.16.10.33 | fa:16:3f:35:82:42 | 10.162.10.11 |
101 | 172.16.20.55 | fa:16:3f:35:92:22 | 10.162.20.55 |
101 | 172.16.25.30 | fa:16:3f:5d:6c:81 | 10.192.20.2 |
表2：虚机信息表
在跨VPC互联互通过程中虚拟化网络的Vswitch完成VPC内部的路由寻址和报文封装解封装，在网关上通过CCSI和虚拟信息表完成路由寻址和报文的封装解封装，具体流量路径如下：
跨VPC间互联互通的流量转发路径说明 | |
1 | 源虚机上的流量通过虚拟化网络到达VPC中的Vswitch |
2 | 由Vswitch根据已有openflow流表项完成vxlan隧道报文的封装，报文封装后的外层目的IP地址为云联网网关的VTEP口IP地址 |
3 | 云联网网关收到封装的vxlan报文后，首先对报文进行解封装然后根据内层报文的IP地址在CCSI中寻址，查询到下一条的VIP地址和vxlanId |
4 | 云联网网关服务器根据CCSI中查询到的VxlanId和内层报文的目的IP地址查询虚机信息表，获取目的VM所在的宿主机IP地址以及VM的MAC地址 |
5 | 云联网网关服务器根据查询到vxlanId、宿主机IP、虚机MAC以及VIP地址等信息完成vxlan报文的封装，并把报文转发到Underlay网络 |
6 | 目的VPC收到云联网网关发送过来的vxlan报文，首先会经过Vswitch对报文进行解封装, 然后根据报文内层的IP地址和MAC进行路由，流量最终到达目的虚机 |
3.4 CCSI流量隔离

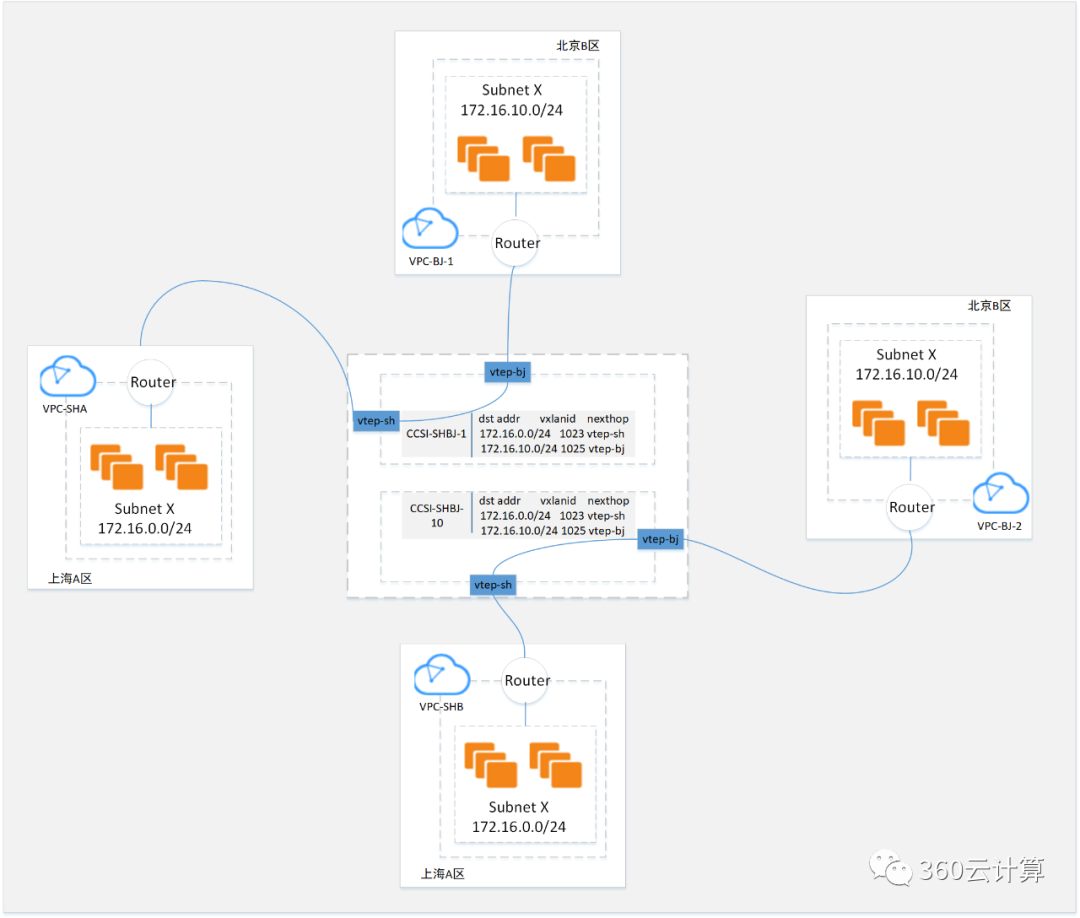

VPC专有网络可以由运维人员灵活的定义VPC内的IP地址范围、配置路由表等，给业务带来了极大的灵活性。但也给虚拟化网络治理带来更高的挑战和要求。由于不同VPC中的IP地址存在重复的可能性，导致云联网网关服务器上存在大量的重复路由表项，为了解决这个问题，研发团队参考内核的VRF特性提出了CCSI(云链接交换实例)，云联网服务器至少由一个CCSI组成，不同CCSI间相互隔离拥有独立的路由表项，流量在CCSI内部查找路由表根据目的地址查找报文下一跳需要的vxlanId和vtep口。
CCSI由多条路由表项组成，每条路由表项包括目的网段、vxlanId和VIP(即为nexhop IP)地址三个元素，每个CCSI实例中的路由表项不能重复不同CCSI中的路由表项没有限制可以重复，每个CCSI相互独立完成路由的隔离和寻址。
04 软硬结合提高系统性能
高性能低成本是整个360虚拟化研发团队的目标和追求，为了达到千万级pps的既定目标研发团队采用了目前主流的高性能DPDK转发套件，其优秀的Kernel by-pass 、RX Steering and CPU affinity、Zero Copy、Polling instead of interruptd 、全局无锁化、硬件offload等特性充分支持了单核小包线速转发，很好的支撑了最初跟业务团队一起制定的千万级PPS目标。
05 后续优化
功能上为了满足更多业务场景，云联网网关在目前支持了跨区域多VPC间互联互通的基础上还会推出支持多VPC与IDC间的互联互通；性能上为了追求性能的极致和更好的满足业务需求，后续会结合Melloanx 25G/100G网卡特性实现offload功能，把由软件实现的解封包、QOS、ACL等功能逐步下沉到硬件网卡实现。
06 参考文章
https://docs.aws.amazon.com/zh_cn/vpc/latest/peering/vpc-peering-basics.html
https://yq.aliyun.com/articles/497058
https://tools.ietf.org/html/rfc5880#section-6.8.5
