你真的了解DL645协议吗？

已更新系列文章包括104、61850、单片机等，关注，不错过精彩内容，好文章持续更新。

测试一下是否了解可以通过回答以下几个问题，如有不清楚可详细阅读下文。

1 645协议有哪几个版本？

2 645物理链路层是基于哪个通信方式？

3 对一个电表设备，在不知道电表地址的情况下，如何与其进行通信？

4 通过645定义的电能信息地址，读取的值与实际物理值之间有什么关系？如何获取真实物理值？

DL/T 645协议是专门用于电能表与数据终端（如集中器、管理系统等）之间进行数据交换的通信协议。它规范了电能表与数据采集设备之间的通信方式、数据格式、通信命令等内容，是实现智能电网安全、高效、稳定运行的重要技术基础。

DL/T 645协议的版本，目前主要使用的DL/T 645协议版本包括DLT645-97和DLT645-07（即DL/T 645-1997和DL/T 645-2007）。新出厂的智能电表大多支持DLT645-2007协议，但为了向前兼容，许多电表同时支持DLT645-1997协议。

通过网盘分享的文件：DLT-645-2007-多功能电能表通信协议2010.pdf
链接: https://pan.baidu.com/s/1AfRqRk-7WZRHfqTBwC9gPw 提取码: qdad

1 物理层规范

1.1 接口标准

DL/T 645协议通常采用RS-485接口作为物理层通信接口。RS-485接口具有传输距离远、抗干扰能力强、支持多节点通信等优点。

1.2 性能参数

RS-485接口的一般性能参数包括驱动与接收端耐静电放电（ESD）能力、共模输入电压范围、差模输入电压、驱动输出电压等。同时，它要求驱动能力不小于32个同类接口，缺省速率为2400bps，在通信速率不大于100kbps条件下，有效传输距离不小于1200m。

2 数据链路层规范

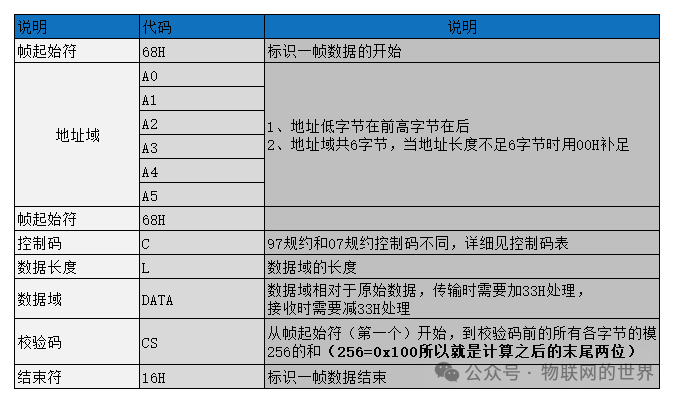

帧格式：DL/T 645协议定义了严格的数据帧格式，包括起始符、地址域、控制码、数据域、校验码和结束符等部分。起始符标志着一帧数据的开始，通常为68H；结束符标志着一帧数据的结束，通常为16H。

地址域：地址域由6个字节构成，每字节2位BCD码，地址长度可达12位十进制数。每块表具有唯一的通信地址，且与物理层信道无关。当使用的地址码长度不足6字节时，高位用“0”补足。同时，地址域支持缩位寻址和广播地址功能。

控制码：控制码用于区分不同类型的帧和命令。它有不同的编码值，每个编码值对应特定的功能。

数据域：数据域包含了实际要传输的信息，如电能表的各种测量数据。数据在数据域中的组织是按照一定的顺序和格式的。传输时发送方按字节进行加33H处理，接收方按字节进行减33H处理。

校验码：校验码用于检测数据在传输过程中是否发生错误。常用的校验算法有纵向冗余校验（LRC）等。接收方无论检测到偶校验出错或纵向信息校验和出错，均放弃该信息帧，不予响应。

3 功能与应用规范

功能支持：DL/T 645协议支持多种功能，包括数据读取（如电能值、电压、电流等）、参数设置、数据冻结、事件记录和远程控制等。这些功能使得电力公司可以远程监控和管理智能电表，提高电力系统的自动化水平。

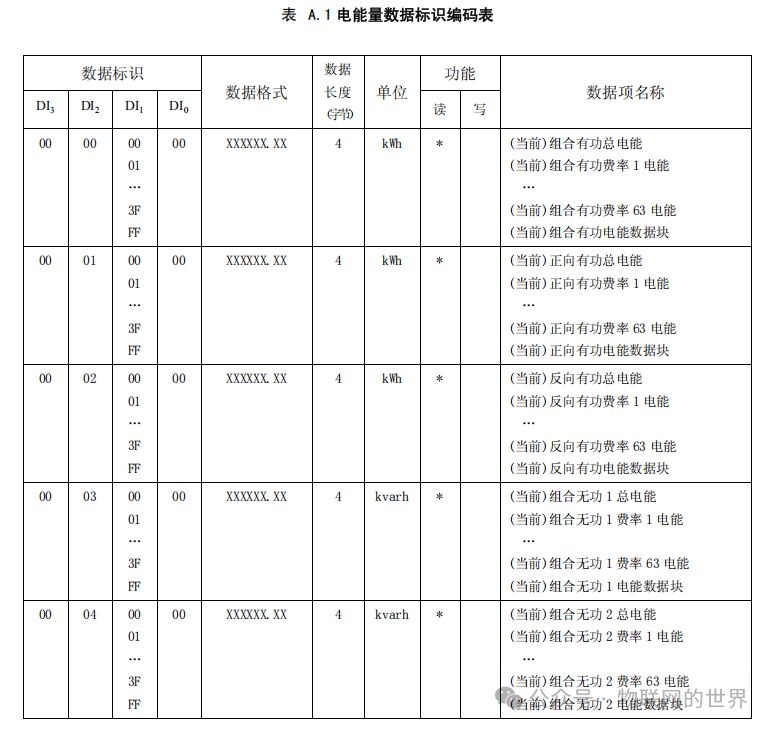

通过上图645定义的电能量数据标识，读取的值与物理值之间的关系，需要考虑电表的安装方式以及是否使用互感器。

电能表安装位置与变比需求

高压侧安装的电能表：在高压侧安装的电能表，其测量范围往往较大，为了将高压侧的电能值转换为低压侧的等效值，通常需要乘以一个变比。

例如，如果高压侧安装的电能表显示读数为1000度，且变比为100，则实际电能消耗量为1000×100=100000度。

低压侧安装的电能表：在低压侧安装的电能表，其测量范围较小，因此通常不需要乘以变比。用户可以直接读取电能表上的读数，作为实际的电能消耗量。

虽然低压侧电能表通常不需要乘以变比，但在某些特殊情况下，如使用互感器进行电能测量时，仍需要根据实际情况进行调整。

4 安全性规范

校验和加密机制：为了确保数据的安全传输，DL/T 645协议引入了多种校验和加密机制。例如算术和（从第一个帧起始符开始到校验码之前的所有各字节的模 256 的和，即各字节二进制算术和，不计 超过 256 的溢出值）来验证数据的完整性，防止数据传输过程中的错误和篡改。
