单片机型号：STM32L053R8T6

本系列开发日志，将详述SX1268驱动程序的整个设计过程，本篇介绍SPI总线驱动程序。

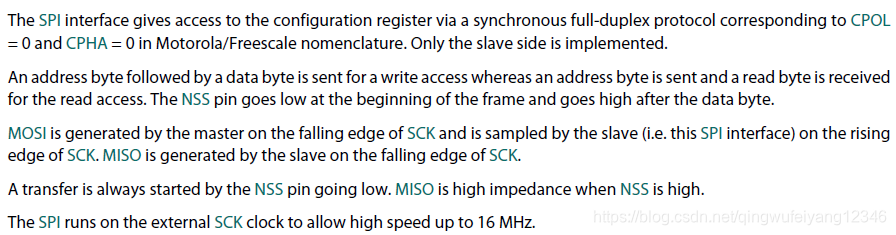

一、数据手册

1、关键点：

  • 全双工SPI
  • CPOL=0，CPHA=0
  • 从器件
  • 写操作：地址字节+数据字节
  • 读操作：直接发送地址字节，就可返回一个数据字节
  • NSS在整个帧传输过程保持低电平
  • MISO在NSS为高时为高阻态
  • SCK最大时钟16M

2、几个时序图，t10是指从睡眠状态唤醒，NSS下降沿到SCK上升沿的时间，数据手册表明最短时间为100us。
