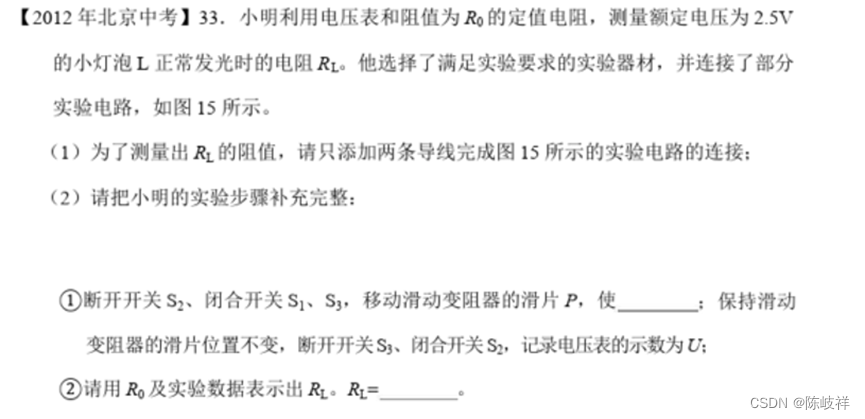

2012年北京中考物理题目

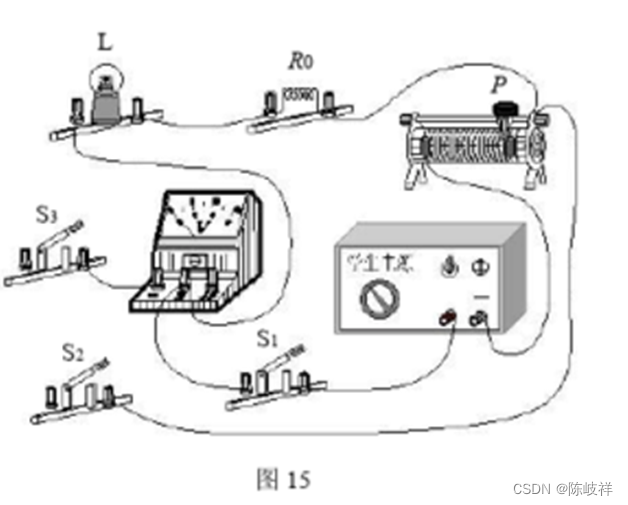

小明利用电压表和阻值为R0的定制电阻，测量额定电压为2.5V的小灯泡L正常发光时的电阻RL。他选择了满足实验要求的实验器材，并连接了部分实验电路，如图15所示。
在这里插入图片描述

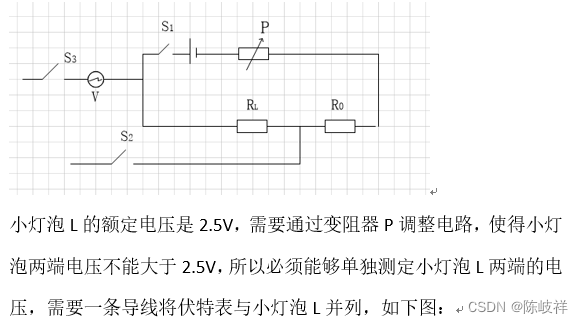

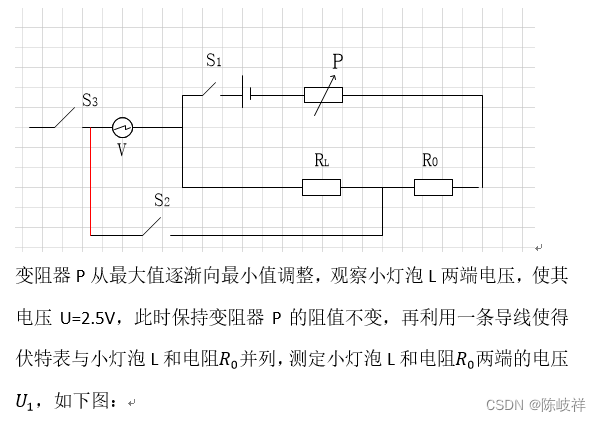

分析：首先需要绘制出电路图，通过电路图分析如何连接另外两条导线，电路图如下：
