Allegro 中设置高亮实心和颜色的方法

最新推荐文章于 2024-06-06 02:10:47 发布
最新推荐文章于 2024-06-06 02:10:47 发布
阅读量1w 收藏 23
点赞数 7
文章标签： 硬件工程
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/qizhi321123/article/details/122230307
版权

1.设置高亮颜色，执行Display-Color/Visibility-Display，Temporary highligh框下点击下面的颜色框选择对应的颜色。
在这里插入图片描述

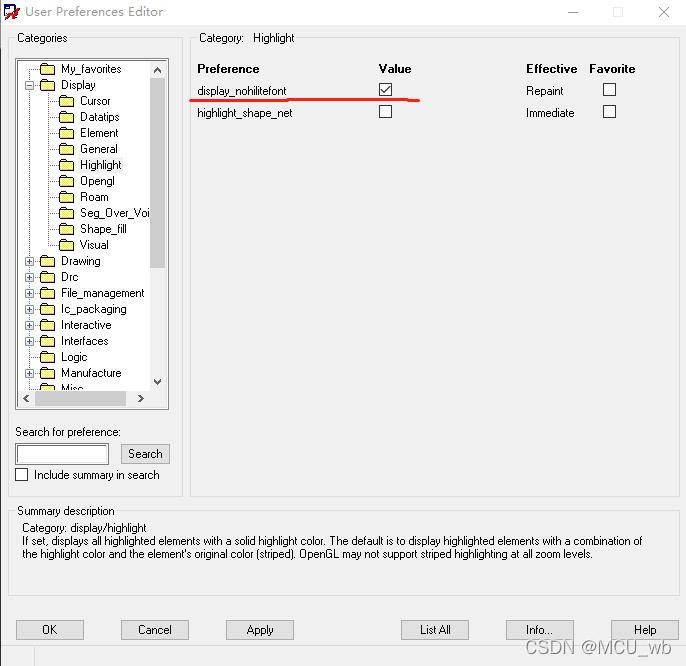

2.设置高亮部分实心显示，执行Setup-User Preferences-Display-Highligh,勾选display_nohilitefont即可
在这里插入图片描述
