摘要：

今天我们正式拉开HFSS-API入门的帷幕，欢迎小伙伴们阅读、分享、再看，转发给更多有需要的人！本次推文将教大家利用MATLAB调用本人改良后的HFSS-API包，编写调用HFSS的vbs脚本，文内有用法注释。

本文使用的软件为MATLAB2019a和AnsysEM 18.2

入门级函数

大家可以先拉到文末，下载改良后的hfssapi。建议收藏链接，后续新出的函数会不定期在该文件夹内更新。文件也不大，几百kB，每次有更新重新下载覆盖即可。

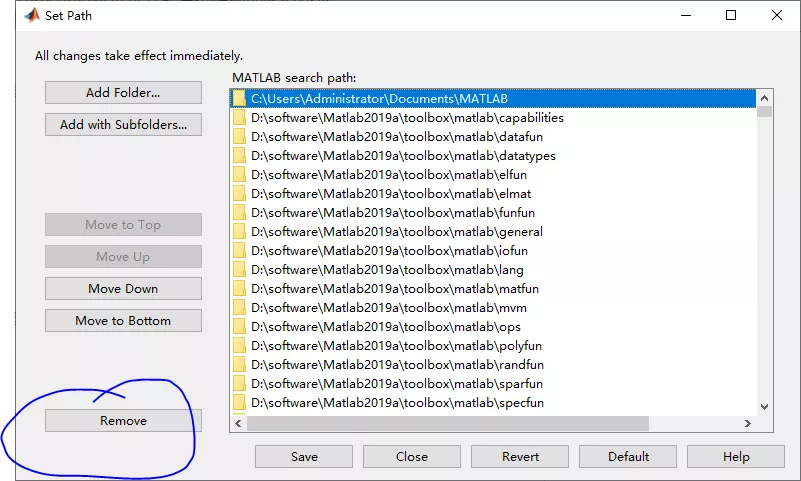

使用前须知：如果MATLAB已安装了其他版的hfssapi，建议先将其移除出Set Path中的路径，然后选择改良后的hfssapi将其Add with Subfolders。

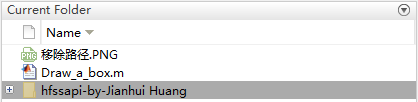

或者将编写的MATLAB生成vbs脚本的.m文件与hfssapi-by-Jianhui Huang放在同一个总文件夹内。（初学者建议采用此方法）

然后通过下面的MATLAB代码实现路径的添加。

path = mfilename('fullpath');
i=strfind(path,'\');
path=path(1:i(end));
cd(path);
addpath(genpath(strcat(path,'hfssapi-by-Jianhui Huang')));

至于vbs脚本文件进行代码的写入可以使用MATLAB自带的fopen函数：

% 创建一个可读写vbs脚本文件.
% tmpScriptFile：vbs脚本的路径，例如F:\test\a.vbs
fid = fopen(tmpScriptFile, 'wt');

接下来介绍3个基本函数及其用法：hfssNewProject，hfssInsertDesign，hfssSaveProject。

%创建一个新的HFSS项目
%fid：新建vbs脚本的一个文件标识符
hfssNewProject(fid)

%插入一个新的设计文件
%Design_name：设计名称
hfssInsertDesign(fid, Design_name);

%保存项目文件到指定路径
%tmpPrjFile：vbs脚本的路径，
%例如F:\test\Helloworld.aedt或者F:\test\Helloworld.hfss
%Overwrite：如果设置为1将覆盖与tmpPrjFile指定的名称相同的任何现存文件
%缺省或者为0则默认不覆盖
hfssSaveProject(fid, tmpPrjFile,Overwrite);

画个参数化的Box

接下来两个函数分别用来变量建立和画Box的：hfssVariableInsert，hfssBox。

% DesignName：设计名称；variableName:变量名字
% value:变量的值；units:单位；
% flag:值为1时value只支持数字，值为2时value支持表达式
hfssVariableInsert(fid,DesignName,variableName, value, units,flag)

% hfssBox(fid, BoxName, Start, Size, Units, Color, Material, Transparency, flag)

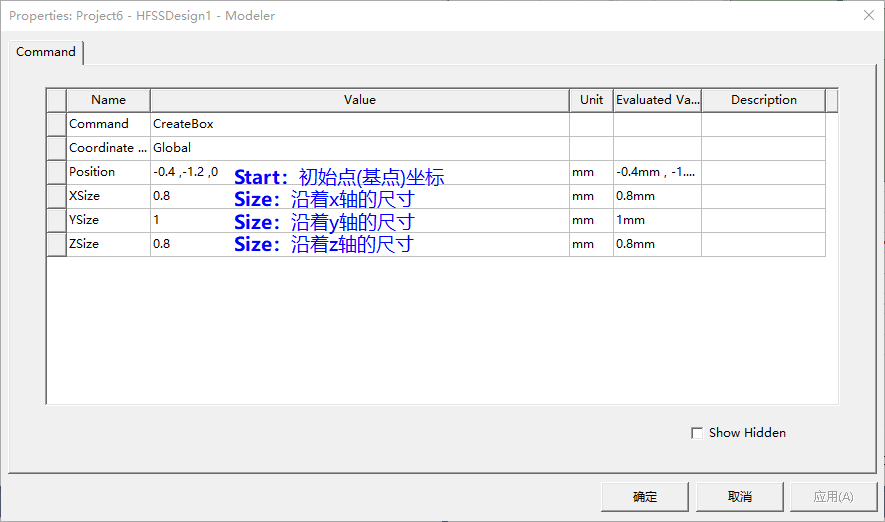

% BoxName：Box的名字；Start：初始点(基点)坐标；Size：沿着x,y,z轴的尺寸；Units：单位
% Color：Box的颜色(RGB)；Material：材料名字（不要随便自己整个名字，必须是HFSS材料库里的名字)；
% Transparency：显示的透明度；flag：值为1时Start, Size只支持向量数字，值为2时value支持元胞数组表达式% 实例：
% hfssBox(fid, 'Sub1', [0,0,0], [1,2,3], 'mm',...
% "(132 132 193)", "FR4_epoxy", 0, 1);
% hfssBox(fid, 'Sub1', {'0mm', '0mm', '0mm'}, {'Box_W', 'Box_L', 'Box_H'}, 'mm',...
% "(132 132 193)", "FR4_epoxy", 0, 2);

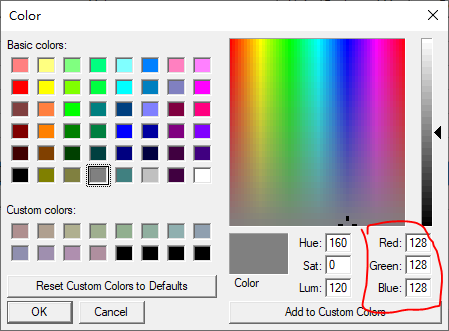

对于RGB三色的选取，可以在Color里面自己根据自己喜好挑选，并记录下RGB三色数值。

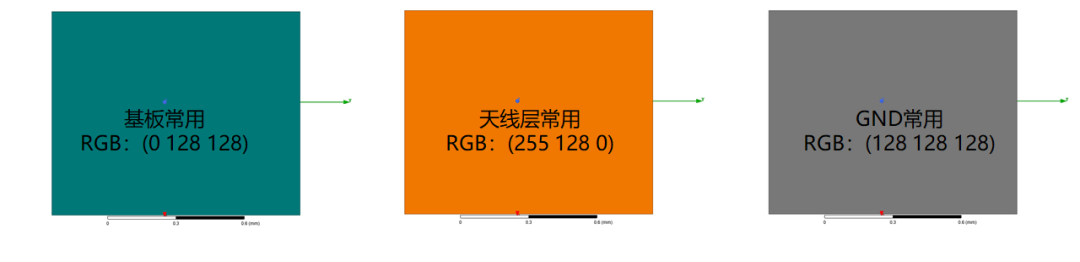

不过对于笔者而言，通常将HFSS模型按下图统一进行配色。

编辑

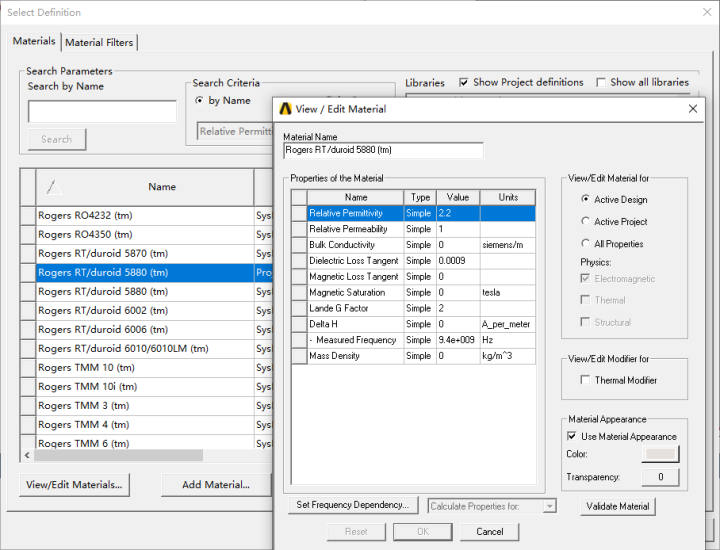

基板Material名字在HFSS材料库里面找到，然后复制Material Name就行。

到此为止，这5个函数足以让我们在编写vbs脚本，实现在HFSS中任意画参量化的Box了。

clear;clc;
path = mfilename('fullpath');
i=strfind(path,'\');
path=path(1:i(end));
cd(path);
addpath(genpath(strcat(path,'hfssapi-by-Jianhui Huang')));
try
    % 填写路径
    % tmpPrjFile：生成的aedt或者hfss(安装hfss15以下的后缀名为.hfss)项目文件的路径名
    % tmpScriptFile：生成的vbs脚本文件的路径名
    tmpPrjFile = 'F:\vbsScript\First_demo.aedt';
    tmpScriptFile = 'F:\vbsScript\Helloworld.vbs';

    % hfssExePath：HFSS软件的路径
    hfssExePath = 'D:\software\HFSS15\AnsysEM18.2\Win64\ansysedt.exe';

    % 创建一个可读写vbs脚本文件.
    fid = fopen(tmpScriptFile, 'wt');

    %创建一个新的HFSS项目并插入一个新的设计文件.
    hfssNewProject(fid);
    Design_name='Draw_a_box';
    hfssInsertDesign(fid, Design_name);

    Box_H=1;Box_W=2;Box_L=3;
    % hfssVariableInsert(fid,DesignName,variableName, value, units,flag)
    hfssVariableInsert(fid,Design_name,'Box_H', Box_H, 'mm',1);
    hfssVariableInsert(fid,Design_name,'Box_W', Box_W, 'mm',1);
    hfssVariableInsert(fid,Design_name,'Box_L', 'Box_H+Box_W', 'mm',2);

    % 画一个Box
    % hfssBox(fid, BoxName, Start, Size, Units, Color, Material, Transparency, flag)
    hfssBox(fid, 'Sub1', {'0mm', '0mm', '0mm'}, {'Box_W', 'Box_L', 'Box_H'}, 'mm',...
        "(132 132 193)", "FR4_epoxy", 0, 2);
%     hfssBox(fid, 'Sub1', [0,0,0], [1,2,3], 'mm',...
%         "(132 132 193)", "FR4_epoxy", 0, 1);
    % 保存项目文件到指定路径
    hfssSaveProject(fid, tmpPrjFile,1);

    % Close the HFSS Script File.
    fclose(fid);
    disp('vbs脚本已生成！');
catch
    disp('程序出现异常！');
    fclose(fid);
end

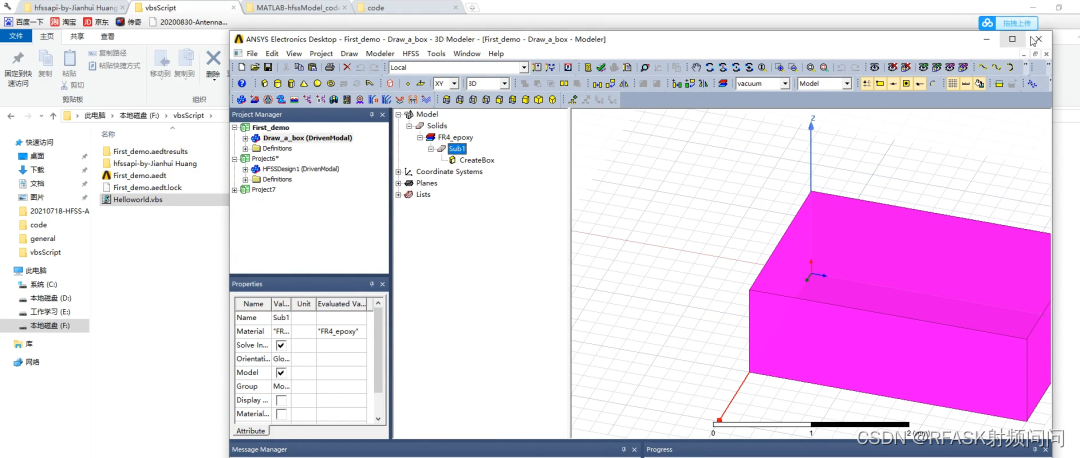

按个人情况修改tmpPrjFile，tmpScriptFile ,hfssExePath这几个路径和Design_name，将编写的MATLAB生成vbs脚本的.m文件与下载的hfssapi-by-Jianhui Huang放在同一个总文件夹内，点击运行即可生成vbs脚本(在自行赋值的tmpScriptFile的这个路径下)。vbs脚本可以直接点击运行，或者在HFSS软件中Run

Script。

基础性地写代码编注释还是挺费时间和精力的，希望大家多点赞分享。

代码分享区

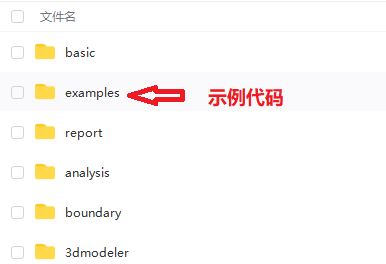

hfssapi-by-Jianhui Huang

下载链接（后续代码持续在下面链接更新）：射频问问原文末尾自取

来源：HFSS-API入门第一弹：画个Box - RFASK射频问问

代码已封装好打包为p文件不可修改，每次重新下载覆盖，按函数注释进行掉包即可！
