数学建模番外篇6：二维/三维热力图绘制(matlab)

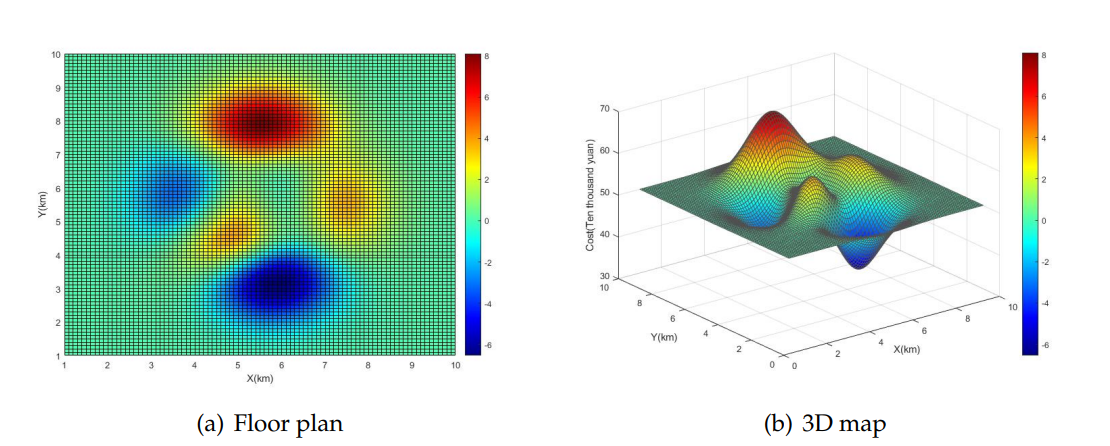

效果

虽然PPT可以绘制大多数的图像，但对于这类图像绘制，用PPT则会有些吃力，而在matlab中则能够比较方便的解决，

源码

先放源码，后面分析。

[x,y] = meshgrid(1:0.1:10);
z = peaks(91);
figure(1);
surf(x,y,z);
colorbar
figure(2);
pcolor(x,y,z);
colorbar

代码分析

meshgrid：生成网格矩阵。
peaks：本质是一个二元高斯分布的概率密度函数，函数表达式为：

surf：生成三维曲面图
pcolor：生成二维热力图
colorbar：生成颜色条
拓展：
surfc:生成三维曲面图（带投影线）

颜色调节

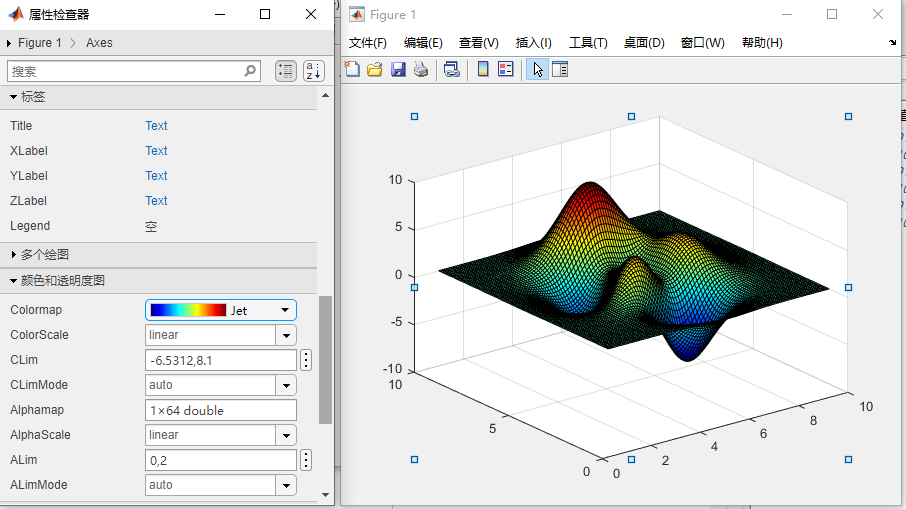

matlab的figure窗口中自带了很多属性的条件方式。
在这里可以调节成图示颜色。

更多拓展

看到2019年美赛E题优秀论文有这图：

可以尝试更改函数与配色进行模仿。
