【CATIA的二次开发06】创成式曲面设计对象结构及应用

【CATIA的二次开发06】创成式曲面设计对象结构及应用

创成式外形设计（Generative Shape Design, GSD）工作台的对象模型以几何元素（如线框、曲面）的创建与操作为核心，结合参数化设计功能实现复杂外形的自动化建模。以下是其层级化的对象结构图及核心对象说明：

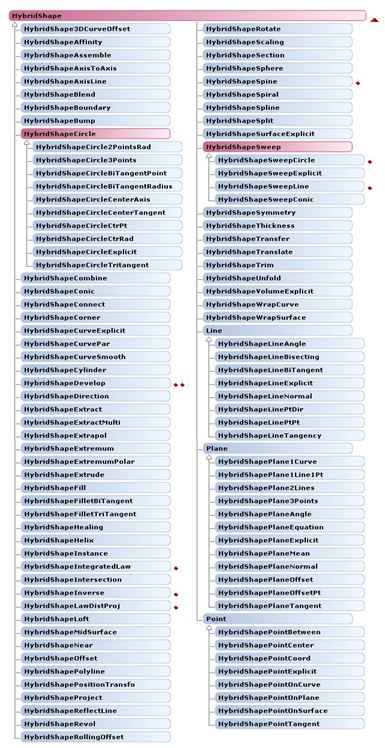

一、对象结构图

Application
│
└─ Documents (文档集合)
   │
   └─ PartDocument (零件文档)
      │
      └─ Part (零件对象)
         │
         ├─ HybridBodies (几何容器集合)
         │   ├─ HybridBody (几何容器1)
         │   │   ├─ HybridShapes (几何元素集合)
         │   │   │   ├─ HybridShapePointCoord (坐标点)
         │   │   │   ├─ HybridShapeLinePtPt (两点直线)
         │   │   │   ├─ HybridShapeSweep (扫掠曲面)
         │   │   │   └─ ... (其他几何元素)
         │   │   │
         │   │   └─ HybridSketches (草图集合)
         │   │
         │   └─ HybridBody (几何容器2)
         │
         ├─ HybridShapeFactory (几何元素生成器)
         │
         ├─ Parameters (参数集合)
         │   ├─ Parameter (参数1)
         │   └─ Parameter (参数2)
         │
         └─ Relations (关系集合)
             ├─ Formula (公式1)
             └─ Formula (公式2)

二、核心对象详解

1、Application

• 顶层对象，用于访问CATIA实例及文档集合。

Dim catia As Application
Set catia = CATIA

2、PartDocument

• 当前激活的零件文档，通过 Application.ActiveDocument 访问。

Dim partDoc As PartDocument
Set partDoc = CATIA.ActiveDocument

3、Part

• 零件对象，管理所有几何元素、参数和关系。

Dim part As Part
Set part = partDoc.Part

4、HybridBod
