本文介绍了CS5261作为Type-C转HDMI 4K30HZ高清投屏方案芯片，适用于视频转接器和转接线产品。内容包括CS5261的管脚布局、设计方框图及原理图参考，提供相关设计资料。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

CS5261是一款TYPEC转HDMI 4K30HZ的高清4K 投屏转接方案芯片，主要用于Type-C转HDMI 4K30HZ 视频转接器或者转接线产品当中。
CS5261设计视频转换器或者转接线兼容的设备如下：
在这里插入图片描述

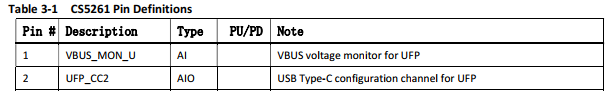

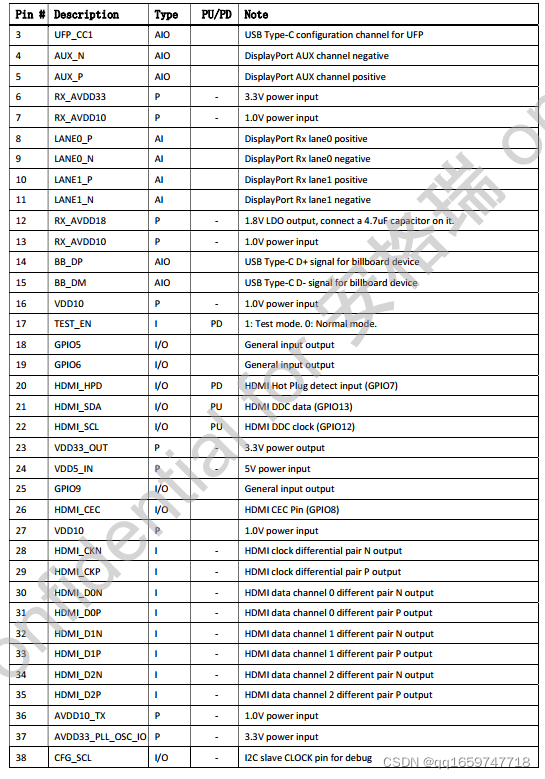

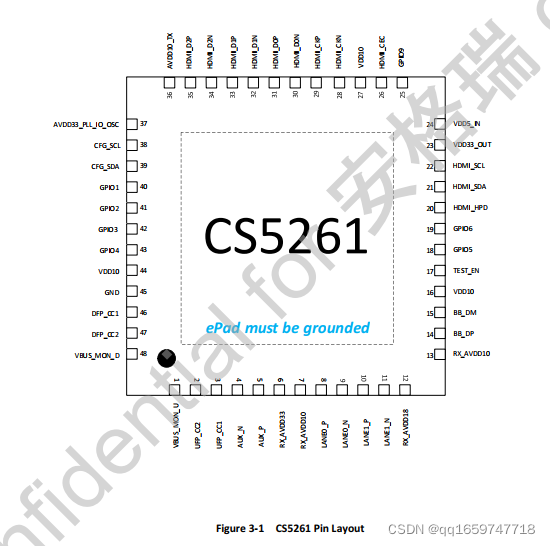

CS5261管脚布局和管脚定义：

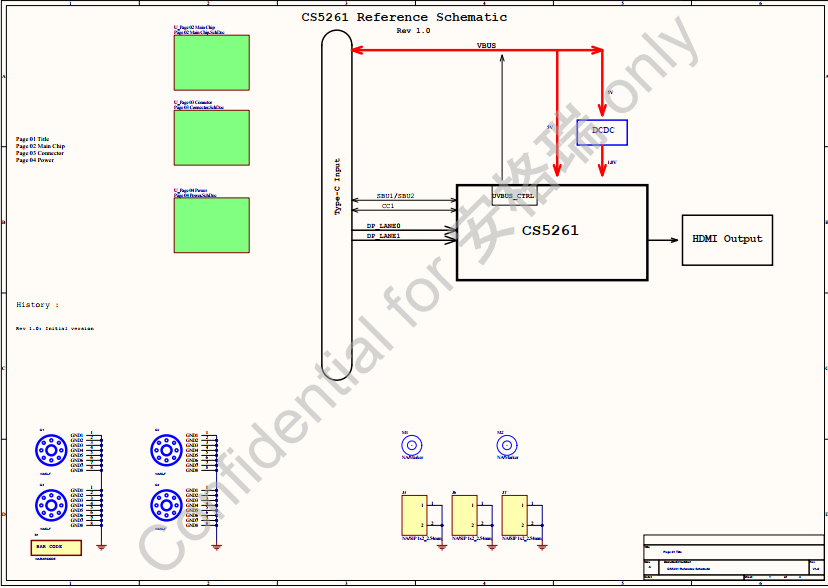

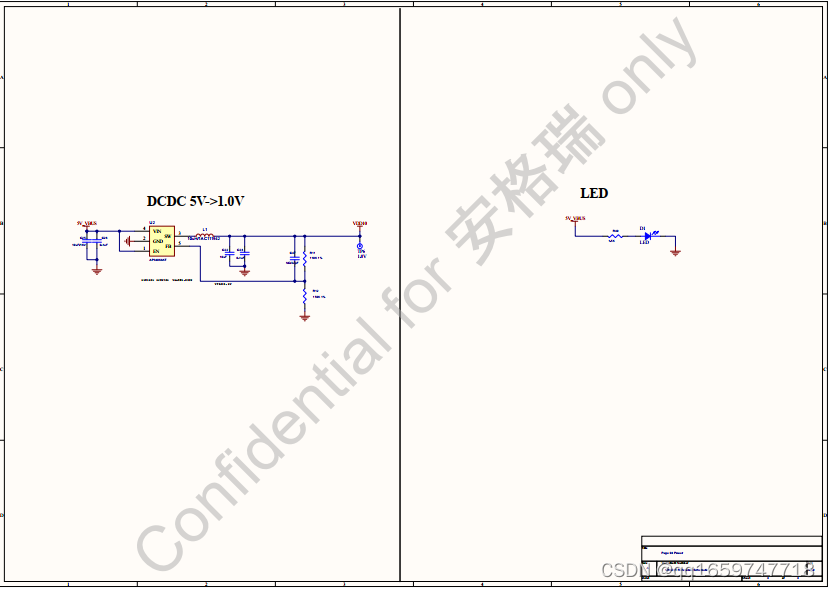

CS5261设计Type-C转HDMI高清视频转换方案结构方框和原理图参考如下：

上图是CS5261设计方框图
