【深圳大学大物实验】表面张力系数的测定

预习题目

一、单选题 共 17 小题 共 85 分 得 85 分

1. (5分)液体表面张力作用于液体表面,是使液体表面积（ ）的力。


    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 增大；

    B. 缩小


2. (5分)液体表面张力的方向（ ）液体表面。


    标准答案：A

    学生答案：A   √

    学生得分：5

    A. 沿着

    B. 垂直于


3. (5分)力敏传感器输出的值是（ ）。

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 力的大小；

    B. 电压值；

4. (5分)吊环被拉出水面，脱离水之前，力敏传感器受到的力的大小等于（ ）

    标准答案：B

    学生答案：B   √

    学生得分：5

    A.  液体表面张力；

    B.  液体表面张力+吊环重力；

5. (5分)吊环下表面不水平的话，则会较早拉断液面，被测出的表面张力系数值将（ ）

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 偏大

    B. 偏小

6. (5分)在旋转载有液体的升降台时，尽量使液体的波动要（ ）

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 大

    B. 小


7. (5分)用来装液体的玻璃器皿不洁净，（ ）清洗。

    标准答案：A

    学生答案：A   √

    学生得分：5

    A. 需要

    B. 不需要


8. (5分)测量力敏传感器的灵敏度时，挂上吊篮后，电压表（ ）调零。

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 不需要

    B. 需要

9. (5分)如果实验室风力较大，对实验（ ）。

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 没关系

    B. 不宜

10. (5分)本实验用的测量液体表面张力的方法是（ ）。

    标准答案：C

    学生答案：C   √

    学生得分：5

    A. 毛细管升高法；

    B. 液滴测重法

    C. 拉脱法；

11. (5分)若有油污和杂质符在吊环上面，（ ）清洗。

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 不需要

    B. 需要

12. (5分)实验需要用片码对硅压阻力敏传感器进行定标,计算该传感器的灵敏度, 那么传感器显示的电压值与受到的拉力大小之间是（ ）关系。

    标准答案：A

    学生答案：A   √

    学生得分：5

    A. 线性变换；

    B. 非线性变换；

13. (5分)液体表面张力系数的数值等于作用在液体表面单位（ ）上的力。

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 面积；

    B. 长度；


14. (5分)用吊环拉脱法测试液体表面张力系数计算时，代入吊环下表面（ ）。

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 外侧周长；

    B. 内侧和外侧周长之和

    C. 内侧周长；

15. (5分)由于传感器比较灵敏，易损，要求用镊子轻取、放吊篮、片码，吊环等，且等电压表示数相对稳定时读数，能否大力往下撕扯传感器挂钩？（ ）。

    标准答案：A

    学生答案：A   √

    学生得分：5

    A. 不能

    B. 能

16. (5分)在实验中，力敏传感器的方向保持水平，不要转动。力敏传感器的灵敏度测量完成后，再进行测量表面张力系数时，（ ）再调整传感器的方向

    标准答案：B

    学生答案：B   √

    学生得分：5

    A. 能

    B. 不能


17. (5分)测量力敏传感器灵敏度时，砝码盘摇晃，会使传感器受到大于砝码盘（含砝码）重力的力的作用，这会导致测得的电压值偏大，致使定标获得的k过大，导致最后求得的表面张力系数结果偏（ ）

    标准答案：A

    学生答案：A   √

    学生得分：5

    A. 小

    B. 大

二、多选题 共 2 小题 共 12 分 得 12 分

1. (6分)液体表面张力系数的大小与（）有关

    标准答案：ABD

    学生答案：ABD   √

    学生得分：6

    A. 种类

    B. 温度

    C. 液体的深度

    D. 浓度

2. (6分)本实验的实验目的是 （ ）

    标准答案：ABD

    学生答案：ABD   √

    学生得分：6

    A. 测定液体表面张力系数

    B. 学习液体表面张力系数的测定方法

    C. 学习吊环拉伸法测液体表面张力系数

    D. 学习和掌握硅单晶电阻应变传感器的原理的方法

三、填空题 共 2 小题 共 3 分 得 3 分

1. (1分)在本实验中，F = alpha * L，其中 F 是【1】，alpha是【2】，L是【3】
答案选项：A，液体表面张力系数；B，液体表面张力；C，传感器灵敏度；D，吊环下表面内侧外侧周长之和

    标准答案：B;A;D

    学生答案：B;A;D   √

    学生得分：1

2. (2分)F=(U1-U2)/B，其中U1是【1】，U2是【2】，B是【3】
答案选项：A，拉断前的电压值；B，拉断后的电压值；C，传感器灵敏度；D，表面张力系数

    标准答案：A;B;C

    学生答案：A;B;C   √

    学生得分：2

一、实验目的

1、学习和掌握硅单晶电阻应变传感器的原理；

2、用拉伸法测量液体表面张力系数

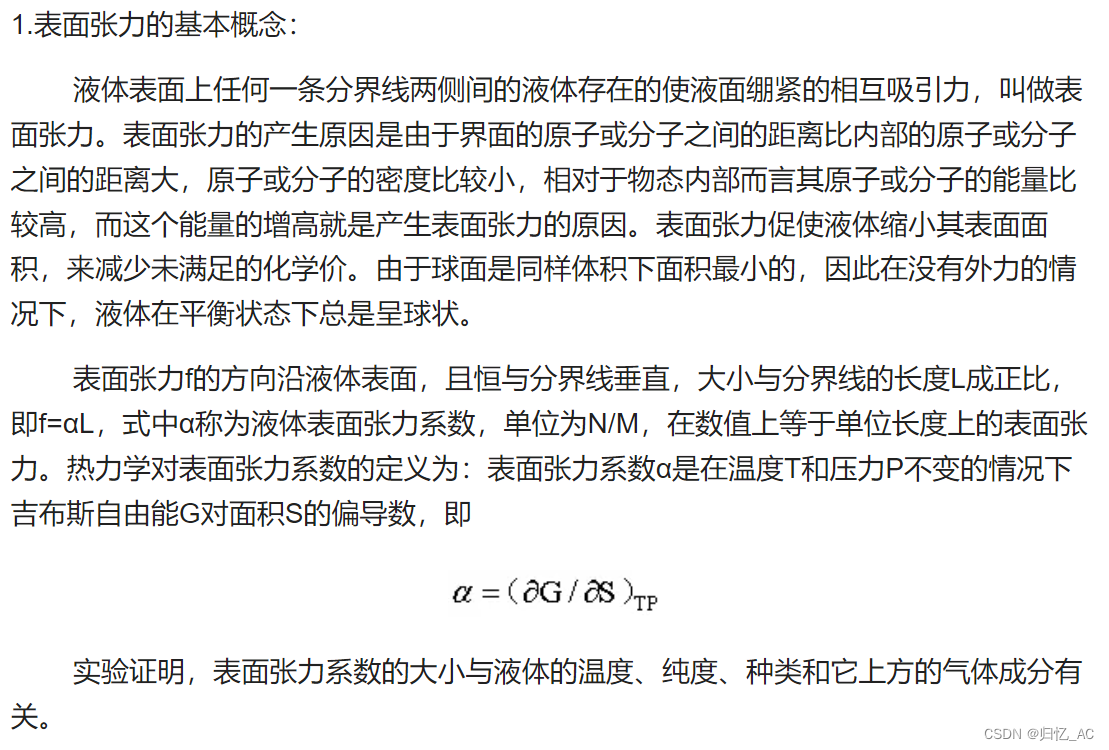

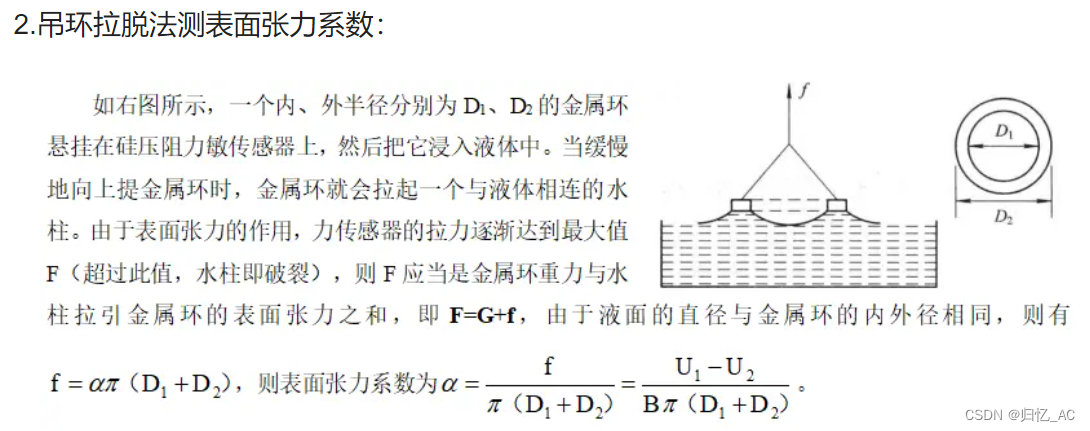

二、实验原理



三、实验仪器

FD-NST-I型液体表面张力系数测定仪

四、实验内容

一、测定硅单晶电阻应变传感器的灵敏度：

1. 电压置零

2. 依次放入七个铝片，记录电压。

3. 依次减少六个铝片，记录电压。

二、测定水的表面张力系数：

  1. 玻璃皿倒入一半水

2. 调节平台至最高，调节传感器高度，使吊环部分浸入水中。

3. 缓慢调节平台高度，将吊环拉出，记录峰值与拉断后的电压值。

环内径:3.310cm ；外径:3.496cm

注意事项：

1. 吊环应严格处理干净。可用NaOH溶液洗净油污或杂质后，用清洁水冲洗干净。

2. 必须使吊环保持竖直，以免测量结果引入较大误差。

3. 实验之前，仪器须开机预热15分钟。

4. 在旋转升降台时，尽量不要使液体产生波动。

5. 实验室不宜风力较大、实验过程中不要使平台摇动以免吊环摆动致使所测系数不准确。

6. 实验过程中切勿触碰挂钩使状态改变，导致实际的力敏传感系数改变而使结果不准确。

7. 若液体为纯净水，在使用过程中防止灰尘和油污以及其它杂质污染。特别注意手指不要接触被测液体

8. 调节升降台拉起水柱时动作必须轻缓，应注意液膜必须充分地被拉伸开，不能使其过早地破裂，导致测量失败或测量不准。

9. 使用力敏传感器时用力不大于0.098N。过大的拉力传感器容易损坏。

10. 实验结束后须将吊环用清洁纸擦干并包好，放入干燥缸内。

五、数据记录

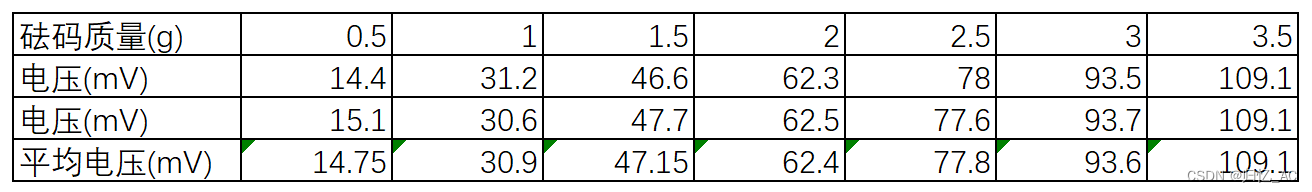

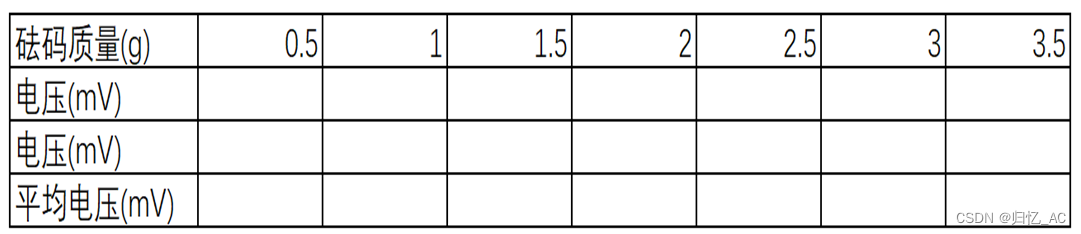

1.测定硅单晶电阻应变传感器的灵敏度：

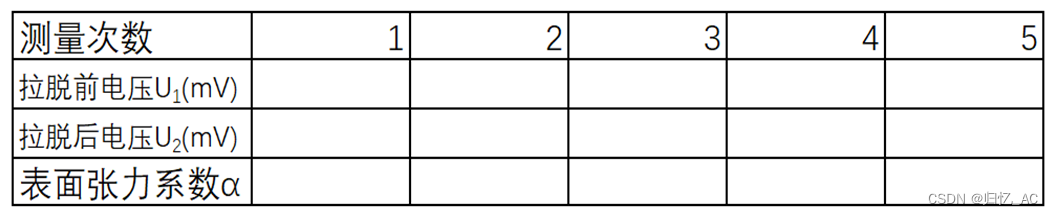

2.测定水的表面张力系数：



六、数据处理

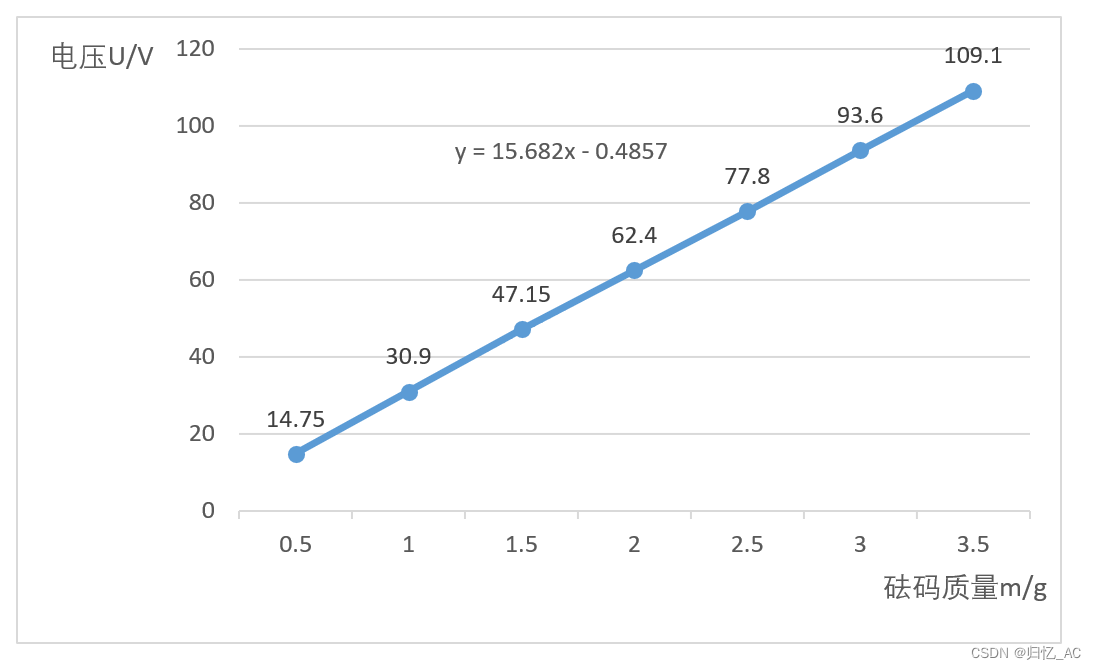

1、用作图法求出硅压阻力敏传感器的灵敏度B



由图得斜率k=15.682，则B=15.682/9.8（V/N）=1.60 V/N。

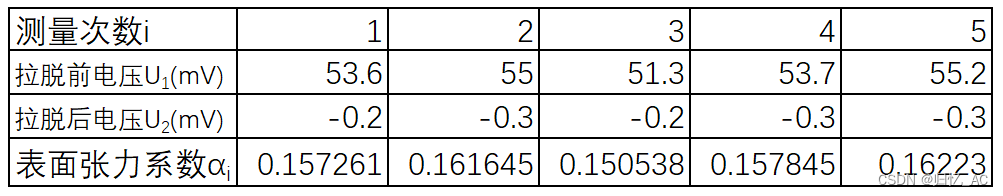

2、计算表面张力系数

α=(α1+α2+α3+α4+α5)/5=0.157904 N/m

七、结果陈述

实验测得硅压阻力敏传感器的灵敏度为1.60 V/N，水的表面张力系数为0.157904 N/m。

八、实验总结与思考题

1、在本实验中，误差来源可能在哪些方面？

2、简述液体表面张力系数α的影响因素。

1. ①放置片码后实验仪器晃动。尽量等托盘稳定再读数。

  ②吊环拉脱瞬间前后仪器晃动。操作尽量缓慢。

  ③吊环与水面不平行。尽量多花时间调整吊环。

2. ①溶质，无机液体的表面张力比有机液体的表面张力大的多；

②液体温度，温度越高液体表面张力系数越小。

（by 归忆）
