【深圳大学大物实验】光电效应和普朗克常量的测定（期末考试）

思考题收集

思考题：

1. 测定普朗克常数的关键是什么？怎样根据光电管的特性曲线选择合适的测定遏止电压的方法？

关键在于获得单色光、测得光电管的伏安特性曲线和确定遏止电位差值。

实验中，单色光可由汞灯光源经过单色仪选择谱线产生。

当光电特性的正向电流上升得很快，反向电流很小，则可以用光电流特性曲线与暗电流特性曲线交点的电势差近似地当作遏止电势差（交点法）。

如果反向特性曲线的反向电流虽然较大，但其饱和速度很快，则可以用反向电流开始饱和时的拐点电势差当成遏止电势差（拐点法）

2. 本实验存在哪些误差来源？实验中如何解决这些问题？

   1、光电管没有受到光照射时，也会产生电流，它是由于热电子发射、和光电管管壳漏电等原因造成，这种电流叫暗电流；

   2、由于室内的各种漫反射光线射入光电管，产生了本底电流，它使光电流不可能降为零且随电压的变化而变化。

   3、调零时，可能会出现误差。

        暗电流与本底电流。可以采用系统误差的修正方法加以消除；选择较小的光阑、选择一组高性能的滤色片、光源与光电管接收装置之间的距离设置合适。

3.爱因斯坦方程的物理意义？

4.在实验中，影响遏止电压的主要因素是什么？

5.试以光电效应实验结果，说明光的量子特性。

6.光电效应有哪些规律？

      1．每一种金属在产生光电效应是都存在一极限频率（或称截止频率）,即照射光的频率不能低于某一临界值.相应的波长被称做极限波长（或称红限波长）.当入射光的频率低于极限频率时,无论多强的光都无法使电子逸出.

        2．光电效应中产生的光电子的速度与光的频率有关,而与光强无关.

        3．光电效应的瞬时性.

        4.入射光的强度只影响光电流的强弱,即只影响在单位时间内由单位面积是逸出的光电子数目.在光颜色不变的情况下,入射光越强,饱和电流越大,即一定颜色的光,入射光越强,一定时间内发射的电子数目越多.

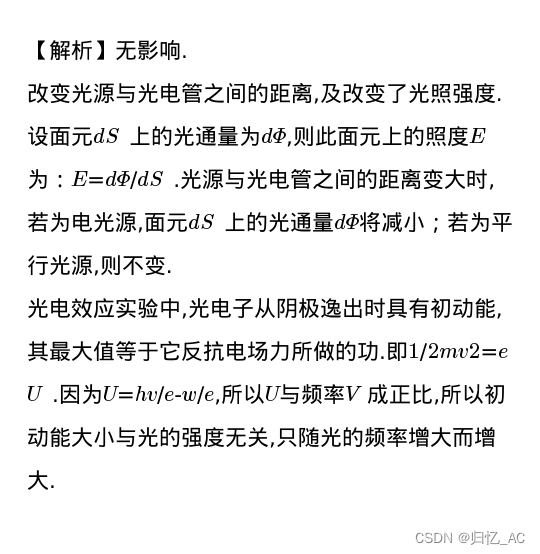

7.改变光电管的照度对光电流与反向电压的关系曲线有何影响？

8. 光电管为什么要装在暗盒中？

 光电管装在暗盒中一方面是防止光照射阴极，使得光电管的使用寿命降低；另一方面是，再用某一频率的光照射时，排出了其他频率光的干扰，提高测量精度。也由此，在非测量时，用遮光罩罩住窗口。

9. 入射光的强度对光电流的大小有影响吗？

 当某一光的频率确定后，如果可以使得阴极板发生光电效应，当光强度增加时，也即单位时间的光量子个数增加，于是就有单位时间被激发出的电子个数会增加，于是光电流就会增大。当某一光的频率不足以使得阴极板发生光电效应时，光强的增减对光电流无影响，因为至始至终都不会有光电流。

误差分析

1. 暗电流的影响，暗电流是光电管没有受到光照射时，也会产生电流，它是由于热电子发射、和光电管管壳漏电等原因造成。

2．本底电流的影响，本底电流是由于室内的各种漫反射光线射入光电管所致，它们均使光电流不可能降为零 且随电压的变化而变化。

3．光电管制作时产生的影响。

4.参考值本身就具有一定的精确度，本身就有一定的误差。

一、实验目的

通过实验了解光电效应的基本规律，并用光电效应法测量普朗克常量。

二、实验原理

光电效应：当光照在物体上时，光的能量仅部分地以热的形式被物体吸收，而另一部分

则转换为物体中某些电子的能量，使电子逸出物体表面。（逸出的电子称为光电子）

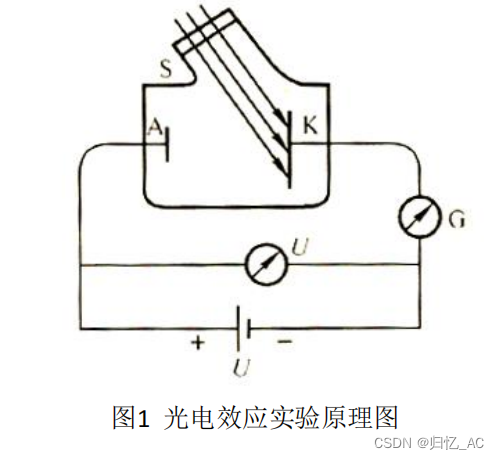

光电效应实验原理如图1所示。其中S为真空光电管，K为阴极，A为阳极。

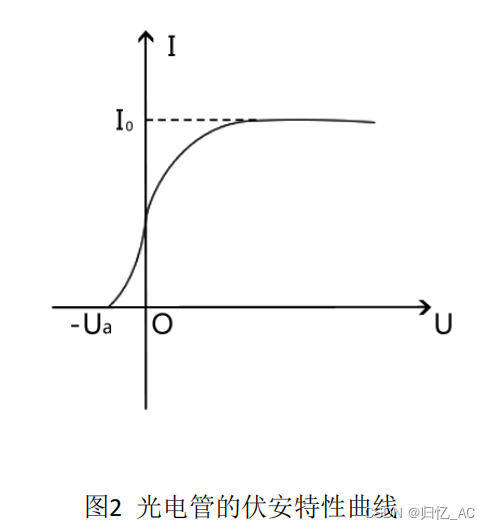

当无光照射阴极时，由于阳极与阴极是断路，所以检流计G中无电流流过，当用一波长比较短的单色光照射到阴极K上时，形成光电流，光电流随加速电位差U变化的伏安特性曲线如图2所示。

1.光电流与入射光强度的关系

光电流随加速电位差U的增加而增加，加速电位差增加到一定量值后，光电

流达到饱和值𝐼𝐻，饱和电流与光强成正比。

2.光电子的初动能与入射光频率之间的关系

光电子从阴极逸出时，具有初动能。当U=UA-UK为负值时，光电子逆着电场力方向由K极向A极运动，随着U的增大，光电流迅速减小，当光电流为零，此时的电压的绝对值称为遏止电位差𝑈𝑎。

在减速电压下，当𝑈 = 𝑈𝑎时，光电子不再能达到A极，光电流为零。所以电子的初动能等于克服电场力所作的功。即

根据爱因斯坦关于光的本性的假设，光是一种微粒，即为光子。每一光子的能量为𝜀 = ℎ𝑣，其中普朗克常量v为光波的频率。所以不同频率的光波对应光子的能量不同。光电子吸收了光子的能量hv之后，一部分消耗于克服电子的逸出功A，另一部分转换为电子初动能。

由能量守恒定律可知

此式称为爱因斯坦光电效应方程。

由此可见，光电子的初动能与入射光频率成线性关系，而与入射光的强度无关。

3. 光电效应有光电阈存在

    由爱因斯坦光电效应方程可知，只有光子的能量hv大于等于逸出功A时，光电子才能有初动能，才会产生光电效应，即当光的频率𝑣 < 𝑣0时，不论用多强的光照射到物质都不会产生光电效应，其中𝑣0 = 𝐴/ℎ， 称为截止频率（又称红限）。不同的金属材料的逸出功A不同，因而截止频率也不同。

    爱因斯坦，光电效应方程同时提供了测普朗克常量的一种方法：由上述两式可得：ℎ𝑣 = 𝑒|𝑈𝑎| + 𝐴。当用不同频率(𝑣1, 𝑣2, 𝑣3, … , 𝑣𝑛)的单色光分别做光源时，就有

ℎ𝑣1 = 𝑒|𝑈1| + 𝐴

ℎ𝑣2 = 𝑒|𝑈2| + 𝐴

…

ℎ𝑣𝑛 = 𝑒|𝑈𝑛| + 𝐴

用线性拟合由𝑈𝑎 − 𝑣直线的斜率k，再根据h=ek求出h，其中e=1.60×10-19C。

因此，用光电效应方法测量普朗克常量的关键在于获得单色光、测得光电管的伏安特性曲线和确定遏止电位差值。

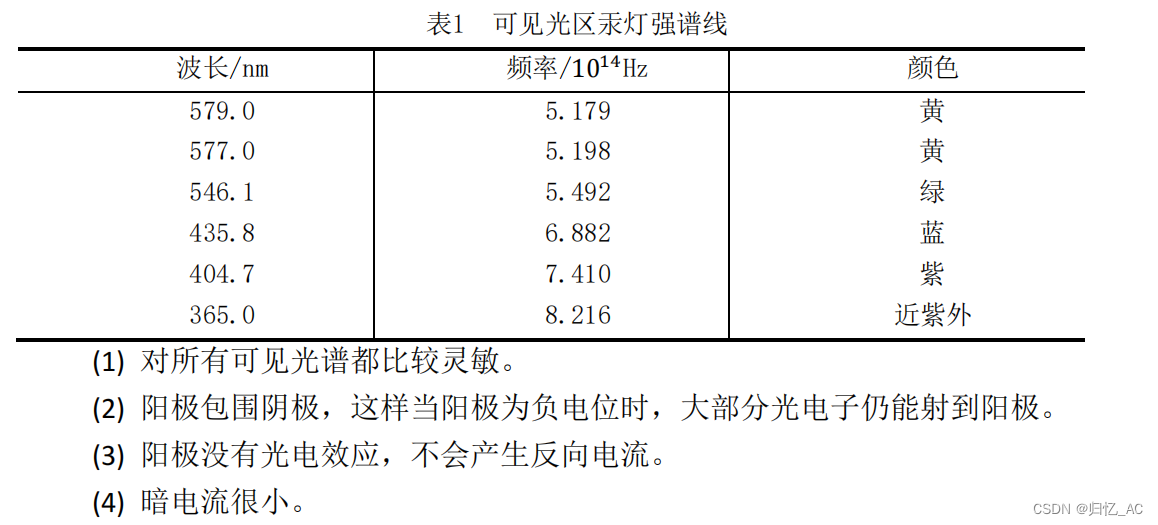

实验中，单色光可由水银灯光源经过单色仪选择谱线产生。水银灯是一种气体放电光源，点燃稳定后，在可见光区域内有几条波长相差较远的强谱线，如表1所示。单色仪的鼓轮读数与出射光的波长存在一一对应关系，由单色仪的定标曲线，即可查出出射单色光的波长，也可用水银灯（或白炽灯）与滤光片联合作用产生单色光。

为了获得准确的遏止电位差值，本实验用的光电管应该具备下列条件：



但是实际使用的真空型光电管并不完全满足以上条件。

由于存在阳极光电效应所引起的反向电流和暗电流（即无光照射时的电流），所以测得的电流值，实际上包括上述两种电流和由阴极光电效应所产生的正向电流三个部分，所以伏安曲线并不与U轴相切。

由于暗电流是由阴极的热电子发射及光电管管壳漏电等原因产生，与阴极正向光电流相比，其值很小，且基本上随电位差U呈线性变化，因此可忽略其对遏止电位差的影响。

阳极反向光电流虽然在实验中较显著，但它服从一定规律。

据此，确定遏止电位差值，可采用以下两种方法：

(1) 交点法：

光电管阳极用逸出功较大的材料制作，制作过程中尽量防止阴极材料蒸发，实验前对光电管阳极通电，减少其上溅射的阴极材料，实验中避免入射光直接照射到阳极上，这样可使它的反向电流大大减少，其伏安特性曲线与图2十分接近，

因此曲线与U轴交点的电位差近似等于遏止电位差，此即交点法。

(2) 拐点法

光电管阳极反向光电流虽然较大，但在结构设计上，若是反向光电流能较快地饱和，则伏安特性曲线在反向电流进入饱和段后有着明显的拐点，如图3所示，此拐点的电位差即为遏止电位差。

三、实验仪器

光电效应的实验装置包括以下几个部分：

光电管,光源（汞灯）,滤波片组（577.0nm,546.1nm,435.8nm,404.7nm,365nm滤波片，50%、25%，10%的透光片）。

光电效应测试仪包括：直流电源、检流计（或微电流计）、直流电压计等。

四、实验内容

在577.0nm、546.1nm、435.8nm、404.7nm四种单色光下分别测出光电管的伏安特性曲线，并根据此曲线确定遏止电位差值，计算普朗克常量。

实验中光电流比较微弱，其值与光电管类型，单色光强弱等因素有关，因此

应根据实际情况选用合适的测量仪器。

由于光电管的内阻很高，光电流如此之微弱，因此测量中要注意抗外界电磁

干扰。并避免光直接照射阳极和防止杂散光干扰。

作𝑈𝑎 − 𝑣的关系曲线，用一元线性回归法计算光电管阴极材料的红限频率、逸出功及h值，并与公认值比较。

测定光电管的光电特性曲线，即饱和光电流与照射光强度的关系，实验室提供有透光率50%，25%，10%的滤光片，请用577.0nm波长为光源，在光电管、光源位置固定时，测光电管的正向伏安特性曲线，验证饱和电流与光强关系。

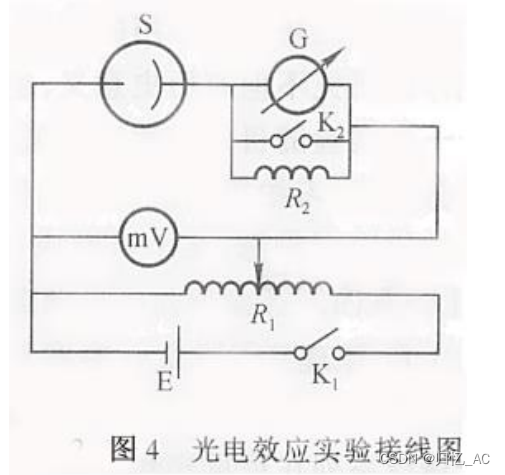

接线电路图如图4所示

实验操作方法

1.主窗口

打开光电效应的仿真实验。

2. 正式开始实验

(1) 开始实验后，从实验仪器栏中点击拖拽仪器至实验桌上。

(2) 连接光电管和光电效应测试仪之间的电线。点击拖拽黑线至光电效应测试仪的电流输入接线柱，点击拖拽黄线至光电效应测试仪的负极电压输出接线柱，点击拖拽红线至光电效应测试仪的正极电压输出接线柱。

(3) 选择滤波片，双击桌面上的滤波片组盒子，弹出滤波片组盒子的调节窗体，可以点击拖动其内的滤波片或透光片至光源或光电管中；光源上最多只能放置一个透光片，光电管上最多只能放置一个滤波片或透光片。

(4) 光源调节，双击光源弹出光源的调节窗体，单击调节窗体的光源开关可以关闭或打开光源。

(5) 光电管调节，双击光电管可弹出光电管的调节窗体；单击调节窗体中的光电管可弹出调节光电管水平位置和垂直高度的功能键。←键：光电管水平向左移动，→键，光电管水平向右移动，↑键：光电管垂直方向增加高度，↓键：光电管垂直方向减小高度。单击调节窗体中光电管的背面(侧面),弹出光电管的背面图，可显示光电管的接线柱信息。

(6) 光电效应测试仪的调节,双击光电效应测试仪，可弹出光电效应测试仪的的调节窗体。单击电源开关可以打开或关闭电源；左击电流档，电流调小，右击电流档，电流调大；左击电压档，电压调小，右击电压档，电压调大；单击电源极性按钮可以改变电流输出端极性；左击电压旋钮可以调小输出电压，右击电压旋钮可以调大输出电压。双击调节窗体中的表盘可以弹出放大的表盘。

(7) 选择光源和光电管间的合适距离：为确保实验的正常进行，光电管与光源间必须取合适的距离。在光源上放置365nm的滤波片，电源输出电压调节为-3v，调节光源和光电管之间的相互距离，至光电效应测试仪的电流显示值为-0.24μA，在调试的时候，当鼠标移动到相应旋钮、开关按键的时候，都会有相应的提示信息。

可以通过拖动光源和光电管来调节水平位置。单击光电管调节窗体中的光电管可弹出调节光电管水平位置和垂直高度的功能键。←键：光电管水平向左移动，→键，光电管水平向右移动，↑键：光电管垂直方向增加高度，↓键：光电管垂直方向减小高度。反复调节光源和光电管之间的距离，直到光电效应测试仪数字显示屏的数字显示-0.24μA。如果在此步骤当中没有调试好，会影响到测量结果。默认情况下，光电管是处在正中间的位置的。

（8）数据采集：

1、选择光源和光电管间合适的距离：为确保实验的正常进行，光源与光电管间必须取合适的距离，在光电管上放置365nm滤波片，电源输出电压调节为-3v,调节光源与光电管间距离，使光电效应测试仪的电流显示值为-0.24μA。

2、在577.0nm、546.1nm、435.8nm、404.7nm四种频率单色光下分别测量光电管的伏安特性曲线(测量范围：0~-3V,每改变0.2V测一个点，在遏止电压附近每隔0.1V测一个点,直至光电流为0)，并根据曲线确定遏止电位差值(对应光电流为零)，计算普朗克常量h。

注意：实验完毕后请勿拆线，请勿整理实验桌上仪器，直接退出即可！

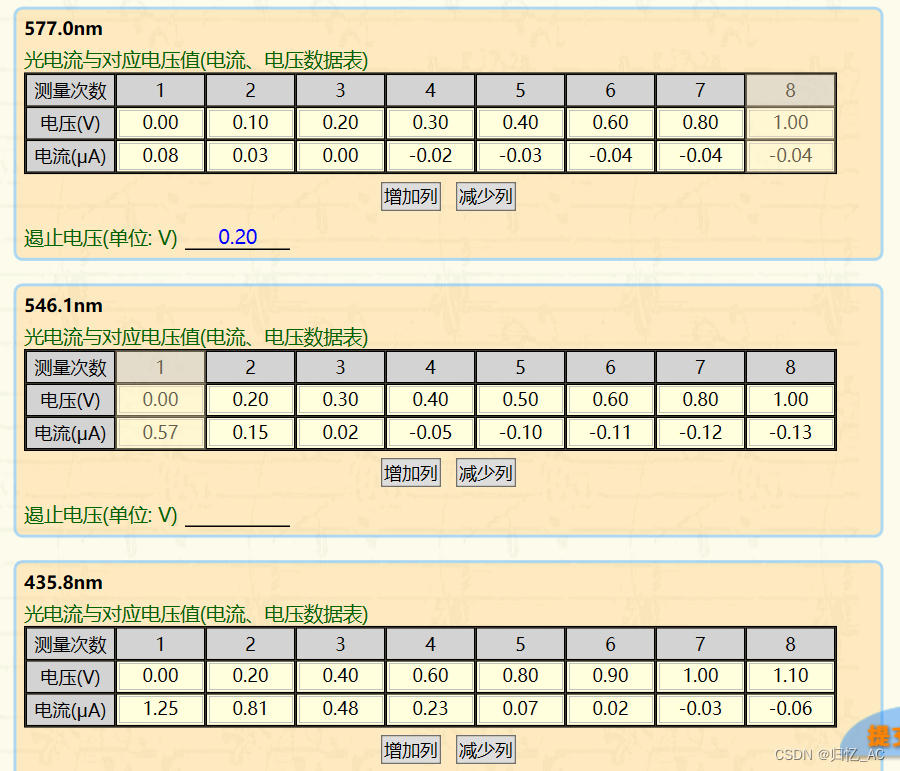

(9) 保存数据，单击记录数据按钮弹出记录数据页面

在记录数据页面的相应地方填写实验的测量数据，点击关闭按钮，则暂时关闭记录数据页面；再次点击记录数据按钮会显示记录数据页面。

五、数据处理

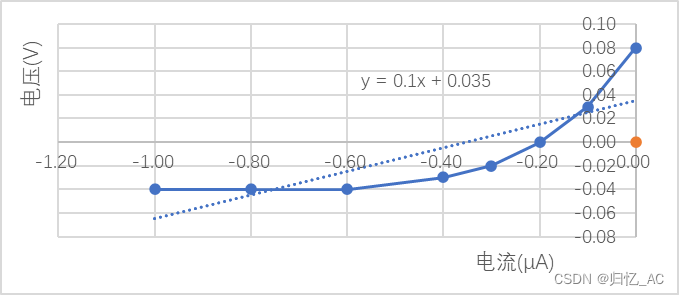

频率(nm)	577.00
测量次数	1.00	2.00	3.00	4.00	5.00	6.00	7.00	8.00
电压(V)	0.00	-0.10	-0.20	-0.30	-0.40	-0.60	-0.80	-1.00
电流(μA)	0.08	0.03	0.00	-0.02	-0.03	-0.04	-0.04	-0.04
遏止电压(V)	0.504

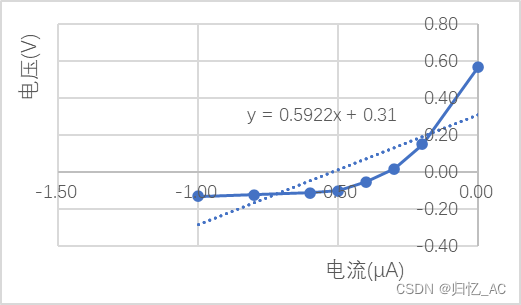

频率(nm)	546.10
测量次数	1.00	2.00	3.00	4.00	5.00	6.00	7.00	8.00
电压(V)	0.00	-0.20	-0.30	-0.40	-0.50	-0.60	-0.80	-1.00
电流(μA)	0.57	0.15	0.02	-0.05	-0.10	-0.11	-0.12	-0.13
遏止电压(V)	0.624

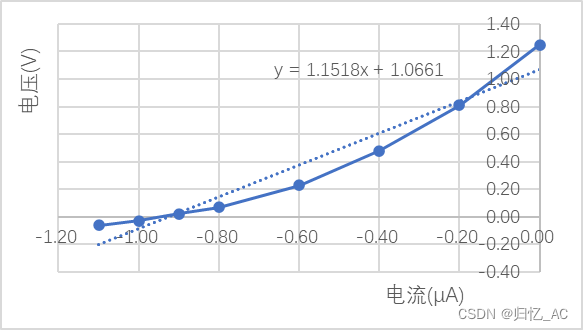

频率(nm)	435.80
测量次数	1.00	2.00	3.00	4.00	5.00	6.00	7.00	8.00
电压(V)	0.00	-0.20	-0.40	-0.60	-0.80	-0.90	-1.00	-1.10
电流(μA)	1.25	0.81	0.48	0.23	0.07	0.02	-0.03	-0.06
遏止电压(V)	1.183

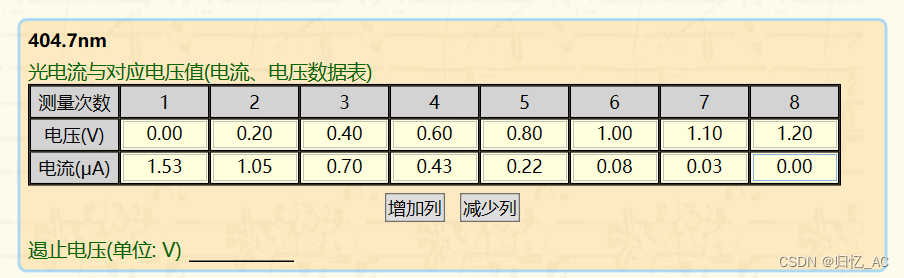

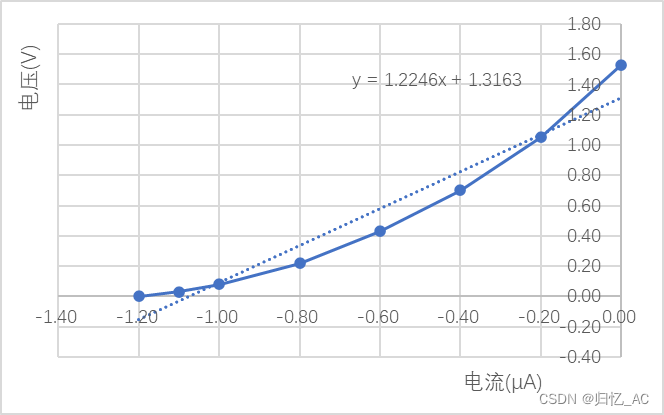

频率(nm)	404.70
测量次数	1.00	2.00	3.00	4.00	5.00	6.00	7.00	8.00
电压(V)	0.00	-0.20	-0.40	-0.60	-0.80	-1.00	-1.10	-1.20
电流(μA)	1.53	1.05	0.70	0.43	0.22	0.08	0.03	0.00
遏止电压(V)	1.408

遏止电压U0(V)	0.504	0.624	1.183	1.408
频率(×1014Hz)	5.199	5.493	6.884	7.413
波长λ(nm)	577.00	546.10	435.80	404.70

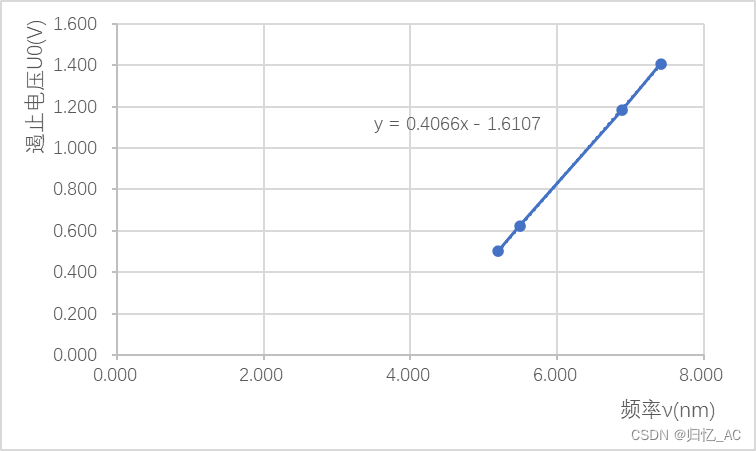

斜率k=0.4066，则h=ke=0.4066×1.60×10-19×10-14= 6.51×10-34

误差E=-2.05%

六、结果陈述

测得的普朗克常量h=6.51×10 ^-34

七、思考题

1.为什么把光电效应实验中存在截止频率这一事实，作为光的量子性的有力佐证？

2.有人说“光的强度越大，光子的能量就越大”，正确吗，为什么？

答：

1.若光只具有波动性，不具有量子性(如经典的机械波等)，在光电效应过程中，无论何种频率的光，只要其强度足够大，就能使电子有足够的能量逸出金属,产生光电效应，而不存在截止频率。若光具有量子性，光子的能量被单个电子所吸收，当人射光的频率高于截止频率时,可以使电子有足够高的能量克服金属逸出功而从金属表面逸出，并具有--定的初动能。故在光电效应实验中存在截止频率这一事实 ,被认为是光的量子性的有力佐证.

2.光的强度与两个因素有关，一个是光子的能量，另一个是光子数量，而光子能量仅由光的频率即ε=hv决定，与光粒子数无关。在光子能量(光子频率)一定的情况下只要光子数足够多光强依然可以很大，此时光子的能量不一定很大。

（by 归忆）
