【深圳大学大物实验】热敏电阻温度特性研究

一、实验目的

1. 计算室温下惠更斯电桥的灵敏度

2. 画出热敏电阻的阻值随温度的变化曲线

3. 求出热敏电阻的材料常数B以及温度趋于无穷时的阻值R∞

4. 求出热敏电阻在50℃时的电阻温度系数α。

二、实验原理

热敏电阻是电阻值对温度非常敏感的一种电阻器，热敏电阻作为温度

传感器具有用料省、成本低、体积小等优点，可以简便灵敏地测量微小温

度的变化。

NTC热敏电阻的电阻—温度关系：

其中T为绝对温度，A是温度T趋于无穷时的阻值R∞， B表征了阻值随温度变化的快慢。A、B是与半导体材料有关的常数。

热敏电阻的电阻温度系数:

其中Rt是温度为T时的电阻值。

电阻的测量方法——惠更斯电桥：

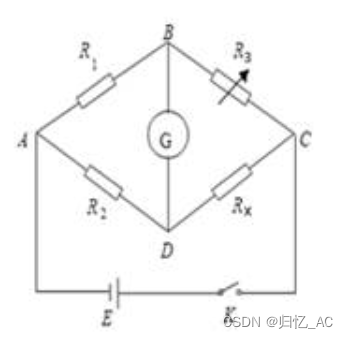

原理如图所示

四个电阻R1，R2，R3，Rx组成一个四边形，即电桥的四个臂，其中Rx就是待测热敏电阻。在四边形的一对对角A和C之间连接电源，而在另一对对角B和D之间接入检流计G。

当B和D两点电位相等时，G中无电流通过，电桥便达到了平衡。

平衡时必有Rx=(R2/ R1)·R3，(R2/ R1)和R3都已知，Rx即可求出。

电桥灵敏度的定义为：

式中△Rx指的是在电桥平衡后Rx的微小改变量，△n越大，说明电桥灵敏度越高。

三、实验仪器

自耦调压器、待测热敏电阻和温度计、直流单臂电桥、电压源、滑线变阻器（2个）、四线电阻箱（3个）、检流计、单刀开关。

四、实验内容

1. 按实验电路图连线，对检流计调零。

2. 把比率臂设为1，用鼠标调节电阻箱R3的阻值（左键增加，右键减小），把R3

设为室温下的电阻值（ 4100欧姆左右）。

3. 打开电压开关B，通过打开（右键）或短暂打开（左键）检流计开关G，同时调

节R3的阻值，使电桥平衡，此时R3的示数即为热敏电阻在室温下的电阻值。

4. 电桥平衡后，打开检流计的开关G，微调电阻箱R3的值，使检流计分别偏离平

衡位置1-3格，记下电阻的变化至表1，由此计算室温下的电桥灵敏度。

五、数据记录

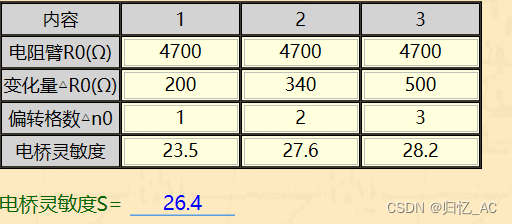

表1 测量电桥灵敏度数据记录

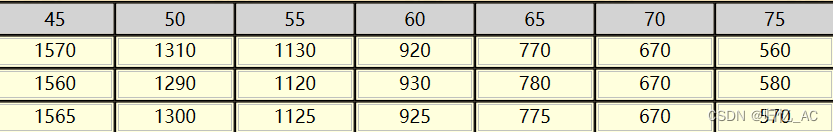

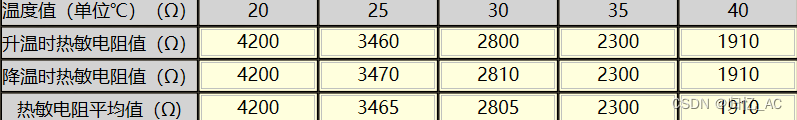

表2 阻值随温度改变的测量数据

六、数据处理

图3 电阻值和1/T的关系曲线

R∞=0.0133Ω

B=3699.7K

R∞=0.0133Ω

B=3699.7K

T=50℃=323.15K

Rt=1300Ω

可得50℃时的电阻温度系数

α的值为-0.036（1/k）

七、结果陈述

室温下惠更斯电桥的灵敏度为26.4；

热敏电阻的材料常数B=3699.7K；

温度趋于无穷时的阻值R∞=0.0133Ω；

热敏电阻在50℃时的电阻温度系数为-0.036（1/k）

八、实验总结与思考题

思考题：

1. 热敏电阻和普通电阻的主要区别是什么？热敏电阻有哪些分类？
2. 如何提高电桥的灵敏度？

答：

1. 热敏电阻的阻值会随温度改变而改变；从材料分有半导体热敏电阻材料、金属热敏电阻材料、合金热敏电阻材料，从阻值随温度变化分类有PTC（正温度系数）和NTC（负温度系数）。
2. 选用高灵敏度低内阻的检流计、尽量把桥臂配制成均匀状态，适当减小所有电阻阻值相加的值。

（by 归忆）
