刚刚需要把CGCS2000坐标系高斯3度带中央子午线105的测绘资料（DWG格式）转换为CGCS2000坐标系34度带的shp，在网上找了一些资料，发现都不是很全面，需要综合提炼下，具体步骤如下：

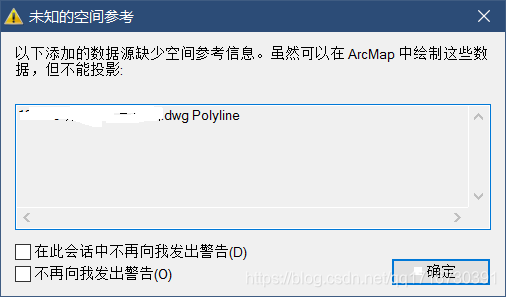

首先，直接连接到目标文件夹后，把dwg中的polyline图层添加时，会出现如下提示

此时右下角坐标

这时的线图层是没有投影的，需要先设置投影，但这个图层无法编辑不能直接设置，先在这个图层右键，导出shp文件

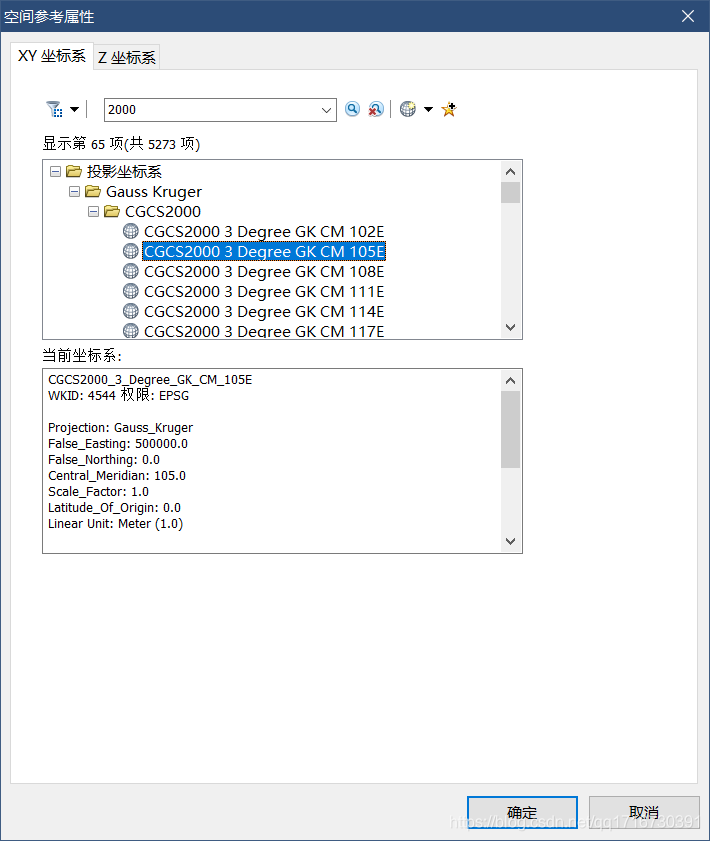

导出之后直接添加图层，选择ArcToolBox-数据管理工具-投影和变换-定义投影，选择测绘时设置的中央子午线，我的是3度带105E
