ArcGIS Pro为CAD设置投影

将CAD加载到GIS中，经常出现与GIS数据不能重合的问题。

现在的国空规划的数据基本都是CGCS2000，不重叠的原因不太可能是因为地理坐标系不统一，那极有可能就是ArcGIS的动态投影与CAD的带号没有统一。

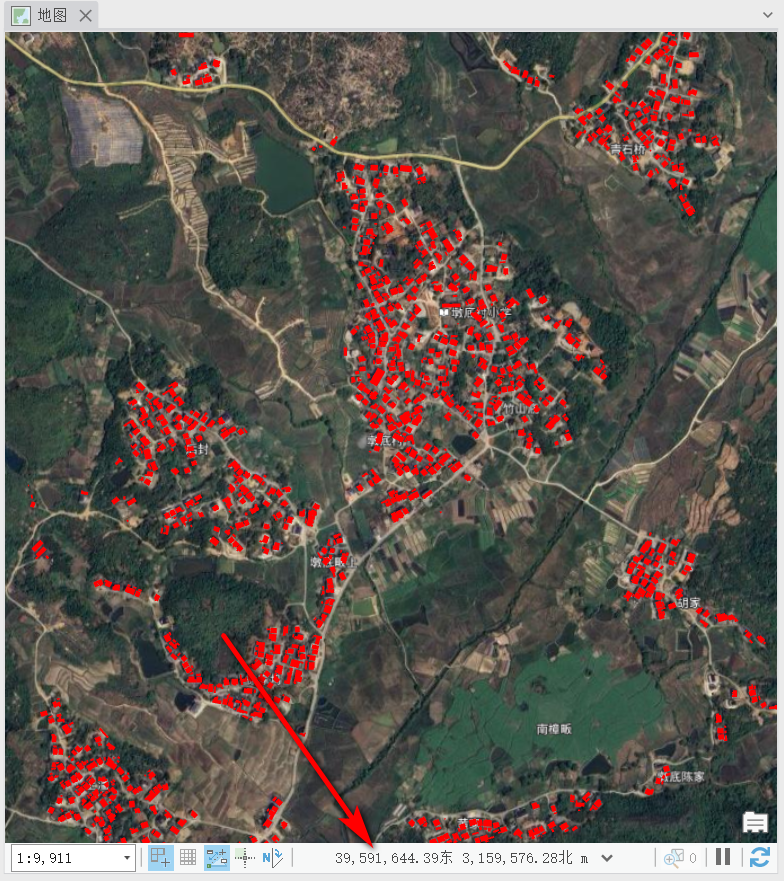

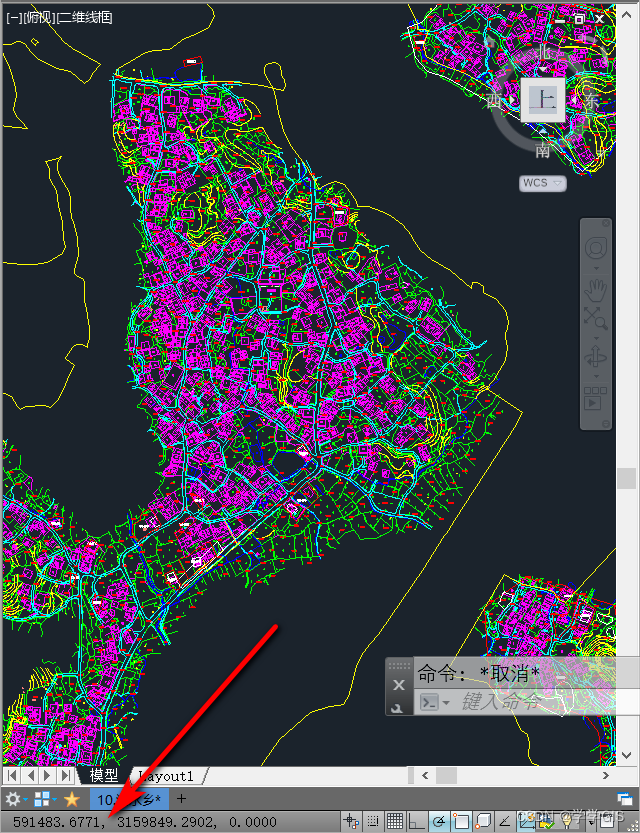

如下图，左边为ArcGIS动态投影设置为CGCS2000_3_Degree_GK_Zone_39时某地的坐标值，可以看到X坐标值是有39开头的有带号的；右图为同一地点的CAD数据，坐标值无39开头无带号，这便是GIS数据与CAD数据的带号不一致。

这种情况下，将CAD数据加载到GIS中，两者是不会重叠显示的，并且相距很远。

需要明确的是，不管有无带号，这两份数据都是正确的，只是因为制作和显示方式的原因没有重叠在一起。

如果需要在ArcGIS中正确叠加显示，有3种办法；

• 移动CAD数据以添加带号

• 修改ArcGIS的动态投影类型

• 在ArcGIS中为CAD设置投影坐标系


方法一

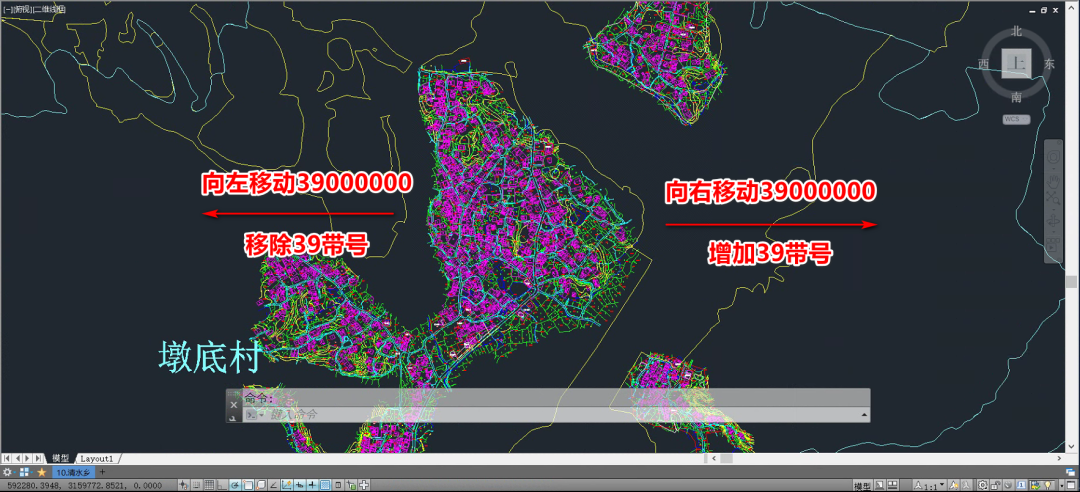

移动CAD数据以添加或移除带号

方法二

修改ArcGIS的动态投影类型

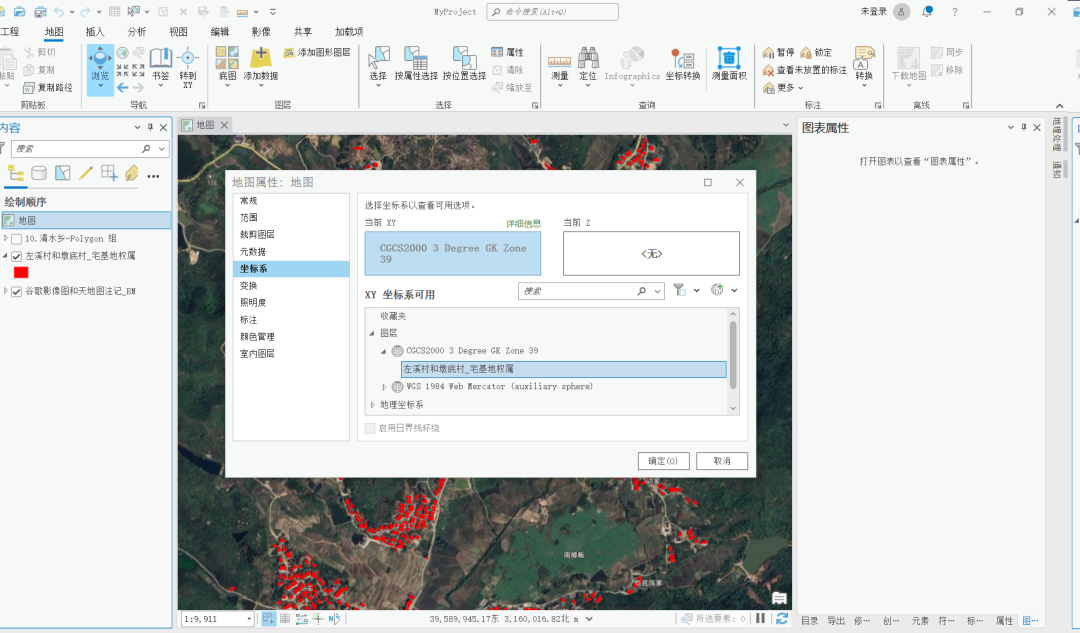

若CAD无带号，则将ArcGIS动态投影修改为无带号的类型，反之，修改为有带号的类型，总之，保持CAD和GIS的带号统一。

方法三

在ArcGIS中为CAD设置投影坐标系

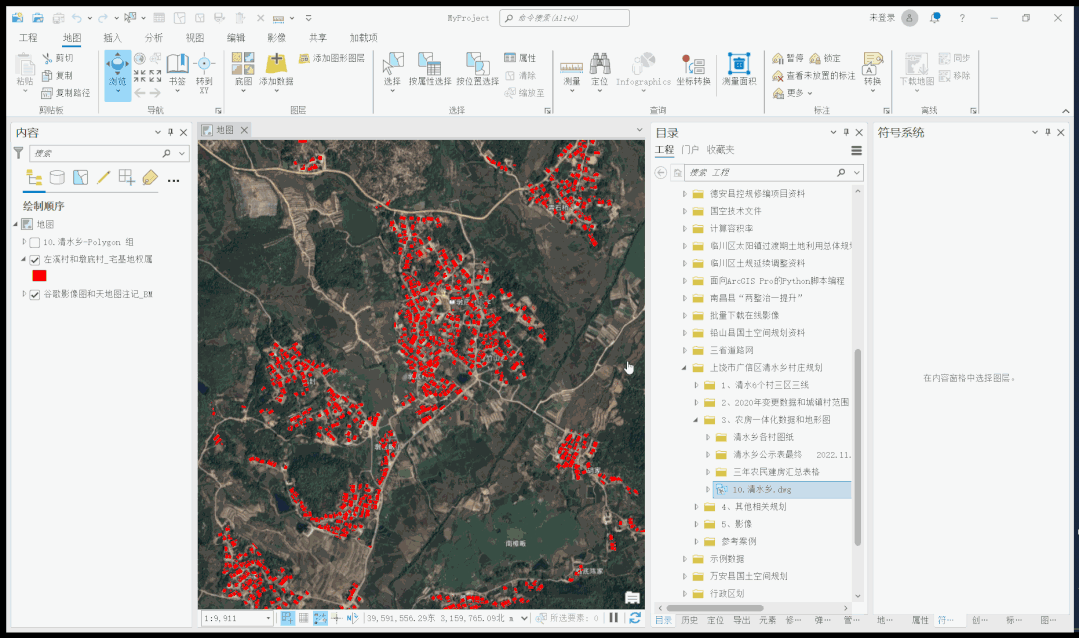

在ArcGIS中为CAD附上匹配的投影，再加载到GIS中便可以正常叠加。（ArcMap中操作类似，Pro需3.0之后的版本才有这个功能。）

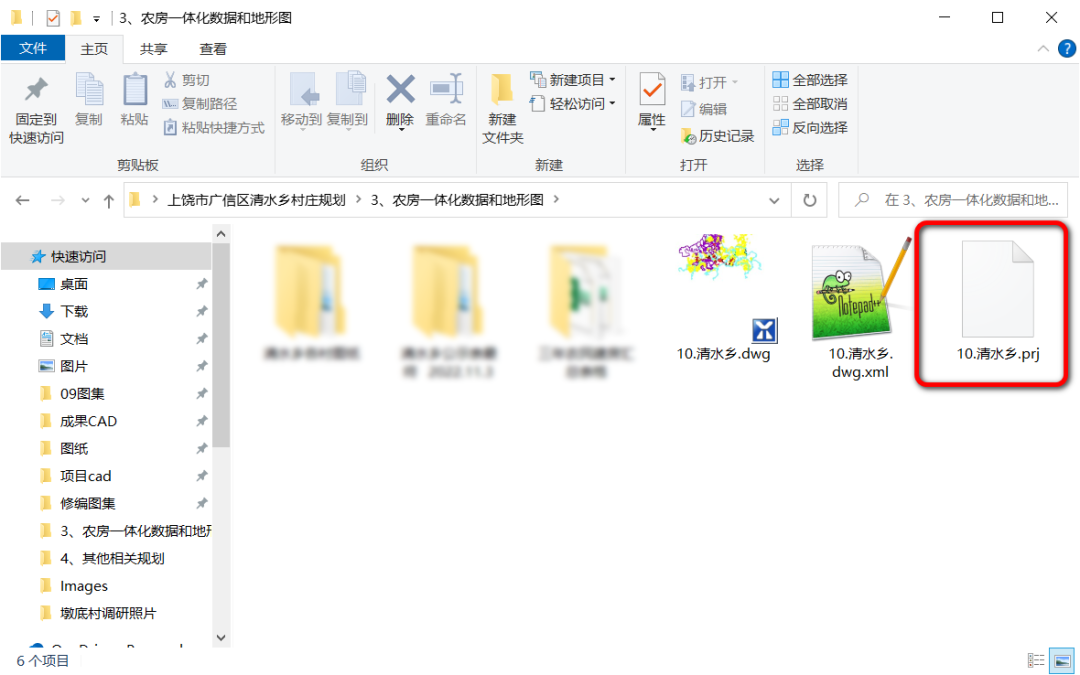

在电脑的资源管理器里面查看，可以看到CAD同一目录下多出了一个同名的prj文件，这就是该CAD在ArcGIS中的投影文件。
