用示波器测量福特福克斯智能交流发电机波形

什么是福克斯智能交流发电机：

福特福克斯智能交流发电机是第一个引进由发动机的ECM或动力控制模块（PCM）电子控制的交流发电机系统，这种称为“智能充电”系统，现在大多数汽车厂都是应用这种系统。

该系统下，发电机只有在绝对必要以及蓄电池保持恒定、健康的充电状态时，才以最大容量工作。而蓄电池的温度会通过进气温度传感器来判断，当温度低时蓄电池具有接受略微高的充电电压的能力，所以ECM在温度低时以略微高的能量给蓄电池充电并且相对负载消耗来平衡充电率。

了解了什么是福特福克斯智能交流发电机，我们来看看如何用示波器来测量。

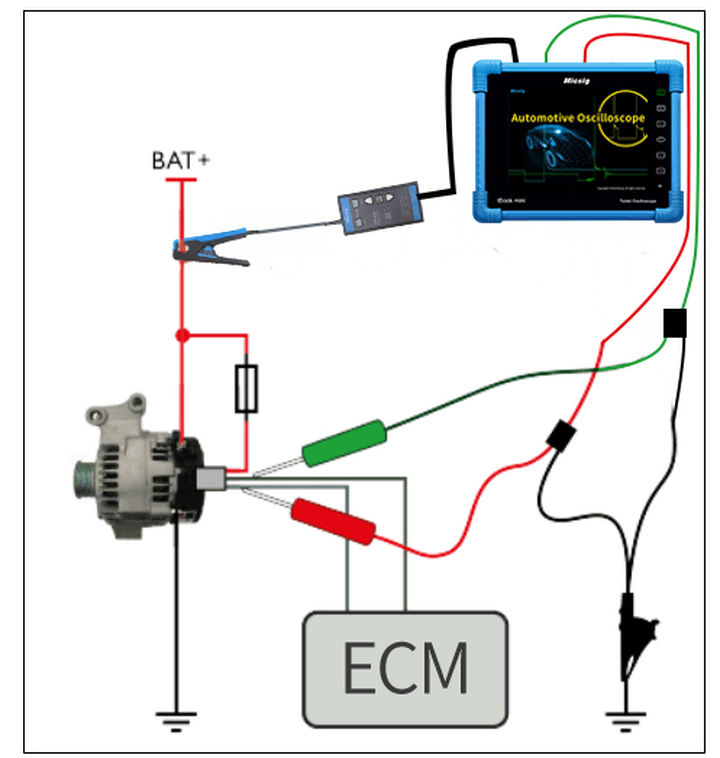

示波器和发电机的连接方法：

通道 1 ：发电机电流输出

将电流探头打到100X，BNC口连接到示波器的通道1上。将电流钳连接到发电机至蓄电池的主蓄电池正极线缆上。开启电流探头并调节归零设置。

通道 2 ： 发电机的反馈

连接一条BNC转香蕉头测试线到示波器的通道2上。连接一个刺针到测试线的正极接头上，并连接一个黑色鳄鱼夹到测试线的负极接头上。将黑色鳄鱼夹连接到发动机接地位置上。刺针探测发电机多插头的1号针脚。

通道 3 ： 向发电机发送的指令信号

连接一条BNC转香蕉头测试线到示波器的通道3上。连接一个刺针到测试线的正极（彩色）接头上，连接一个黑色鳄鱼夹到测试线的负极（黑色）接头上。将黑色鳄鱼夹连接到发动机接地位置上。刺针探测发电机多插头的2号针脚。
