汽车凸轮轴位置传感器信号测量及波形分析-示波器

凸轮轴位置传感器，又称为凸轮轴转角传感器、相位传感器、气缸识别传感器，有的车上还称为1缸上止点传感器。现代汽车最常出现的名称还是凸轮轴位置传感器。



凸轮轴位置传感器的作用主要是检测凸轮轴位置和转角，从而确定第1缸活塞的压缩上止点位置。在启动时，发动机ECU根据凸轮轴位置传感器和曲轴位置传感器提供的信号，识别出各个气缸活塞的位置和冲程，控制燃油喷射顺序和点火顺序，进行准确的喷油和点火控制。



凸轮轴位置传感器常见的可以分为霍尔式、感应式、交流励磁式。

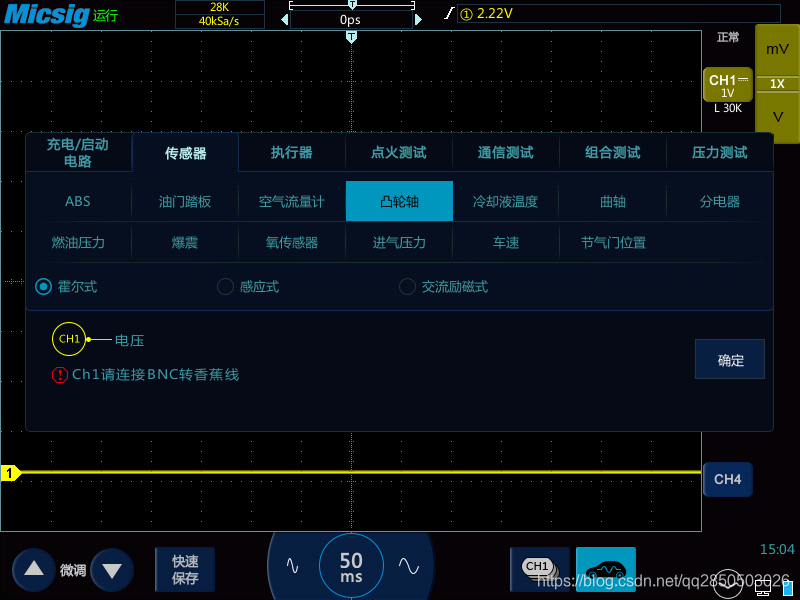

下面我们以示波器测量霍尔式的凸轮轴位置传感器信号举例。

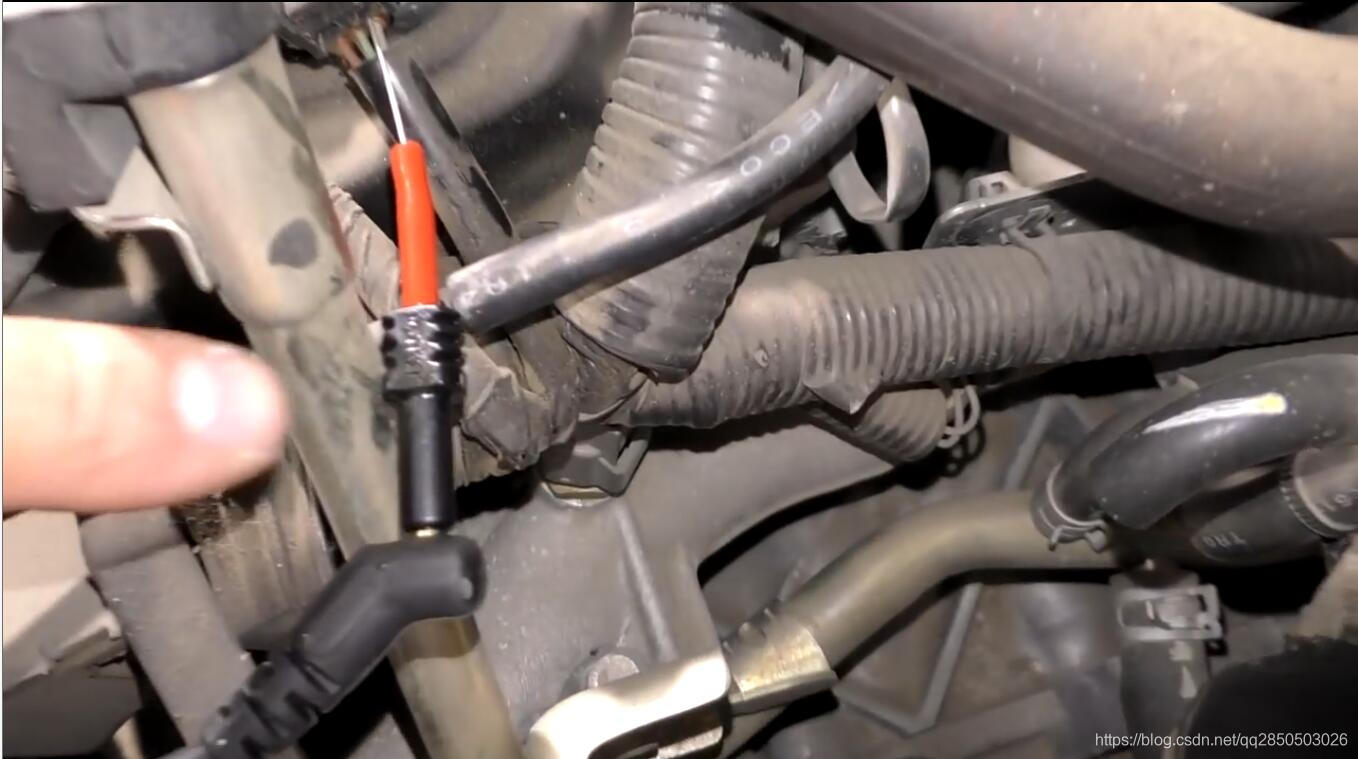

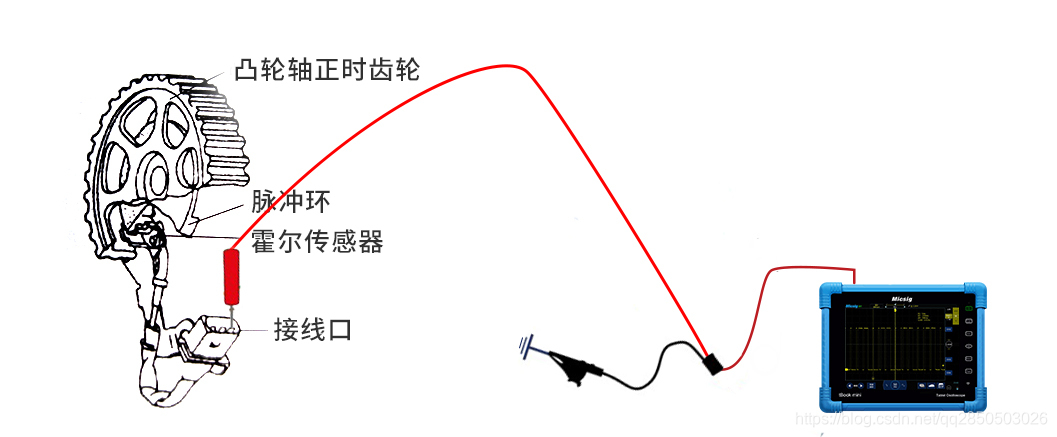

首先给示波器的通道一接上一根BNC转香蕉头线，然后给黑色香蕉头接入一个鳄鱼夹，夹在蓄电池的负极接地，给红色香蕉头接入一根刺针，霍尔式凸轮轴位置传感器通常有三根线，一根正极电源线，一根地线，一根信号线，将刺针刺入信号线中。



示波器通道衰减比设置为1X，时基设置为50ms左右，垂直档位可以设置为1V/div或者2V/div



<
