ZMap升级创作

升级原因

《海域立体分层设权宗海范围界定指南》（试行，2023年11月发布），对宗海图的格式和内容进行了调整，主要是增加了立体分层设权的相关内容。ZMap要适用新的整饰格式。主要具体变化内容分述如下文。

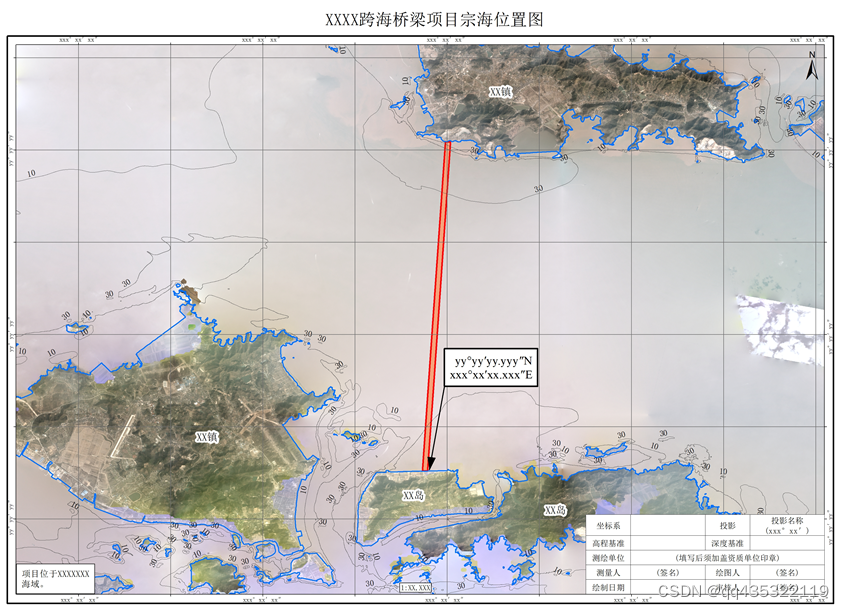

宗海位置图

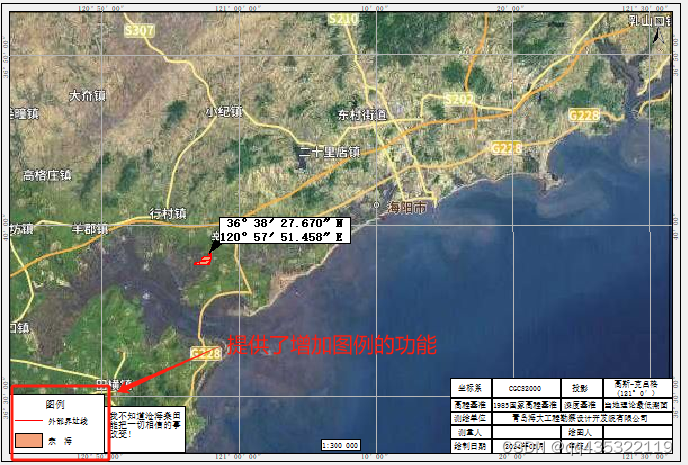

宗海位置图升级图例功能：

宗海平面布置图

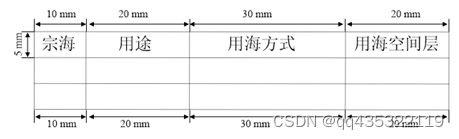

1）制图信息表上方5mm处增加宗海列表，注明各宗海的用途、用海方式及使用的用海空间层。表格线划宽度0.1mm，颜色R,G,B:0,0,0。

********疑惑：同一宗海，用海方式、用海空间层不同，这个表怎么填？
2）图面左下角增加图例。图例标题采用14K宋体黑色加粗；图例符号宽度10mm，高度5mm；图例标注采用11K宋体黑色；背景填充颜色R,G,B:255,255,255；边框线划宽0.1mm，颜色R,G,B:0,0,0；标题、符号、标注、边框相互间距均为2mm。
3）图面中增加宗海图斑序号，标注采用带圈阿拉伯数字，21K宋体，黑色，文本背景填充颜色R,G,B:255,255,255。

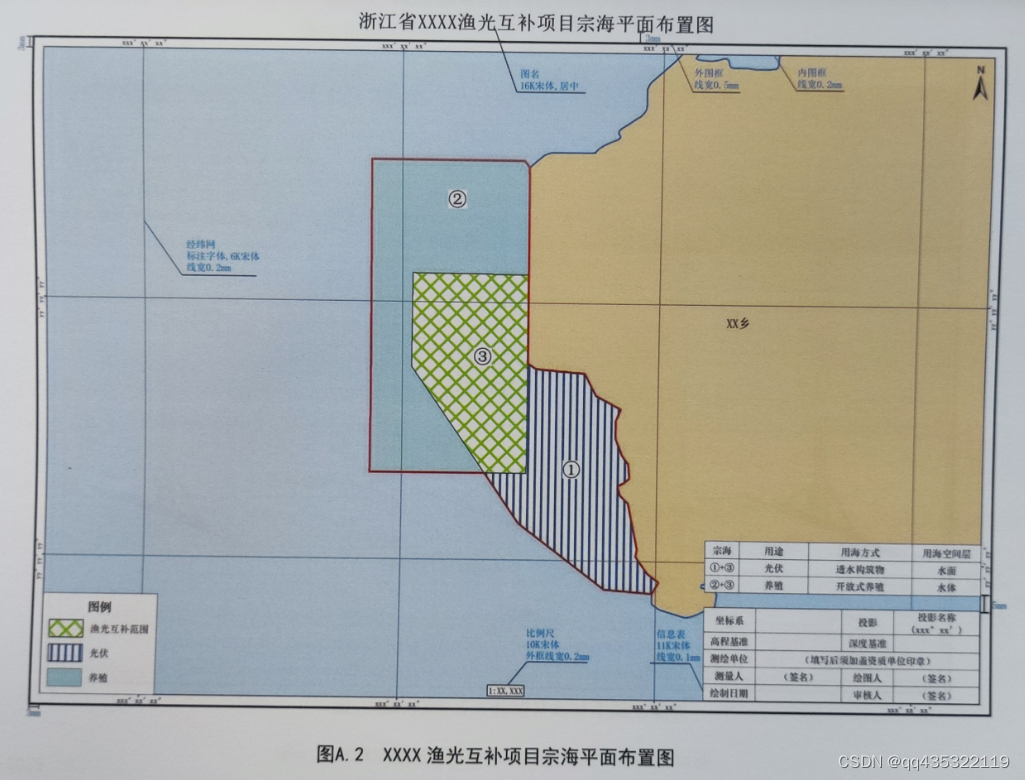

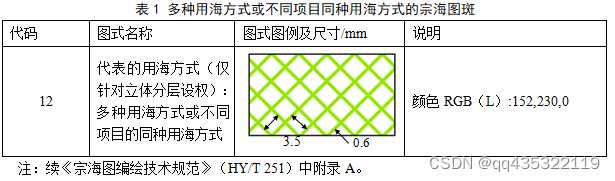

涉及多种用海方式或不同项目的同种用海方式（如两个跨海桥梁项目交越）的宗海图斑，图式图例见表1。

平面布置图升级功能

1. 图例
2. 宗海列表
3. 立体用海

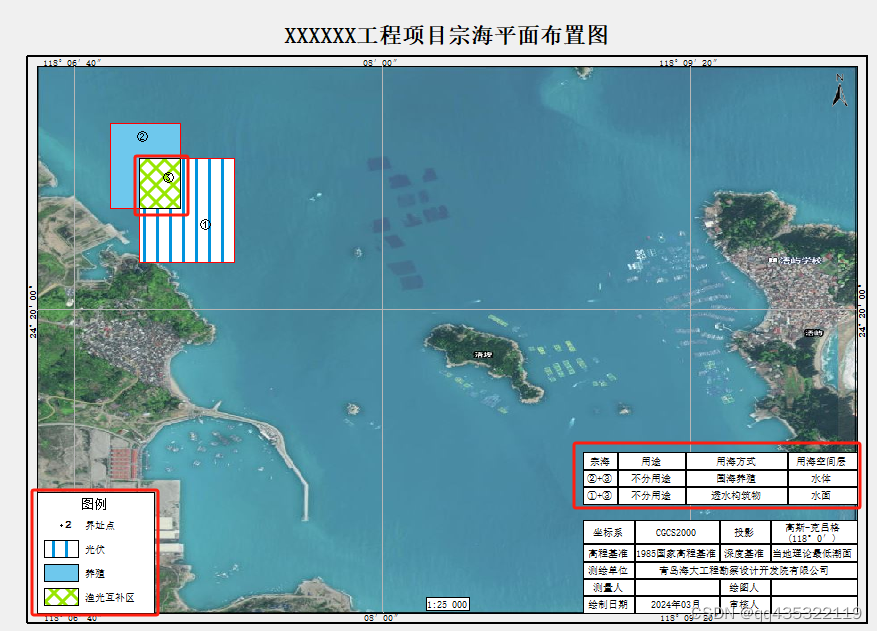

   升级后效果：

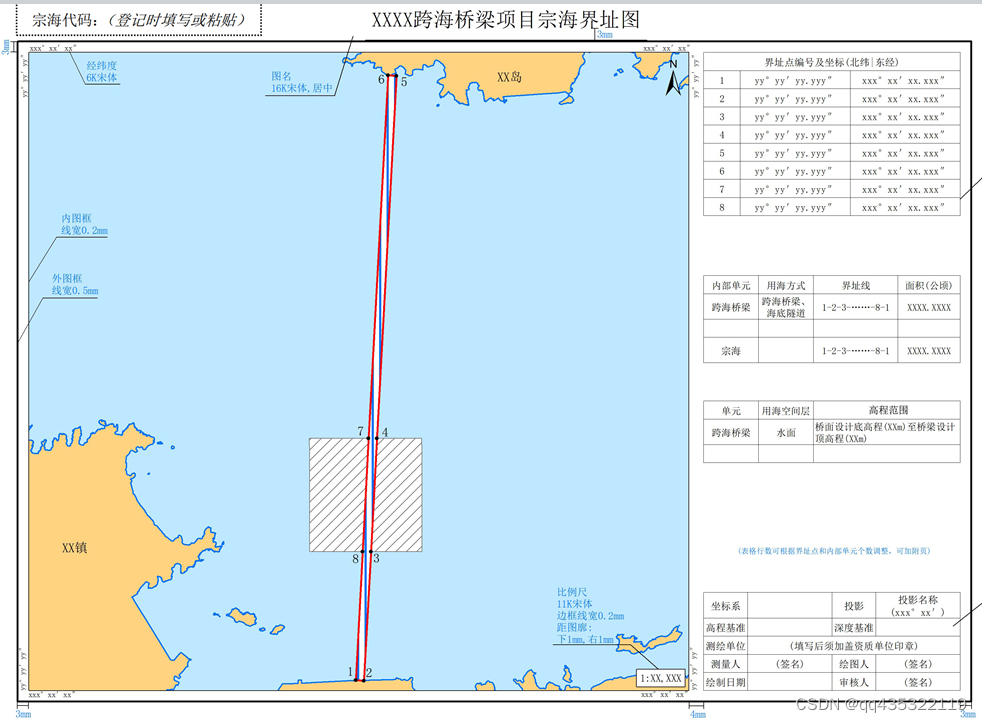

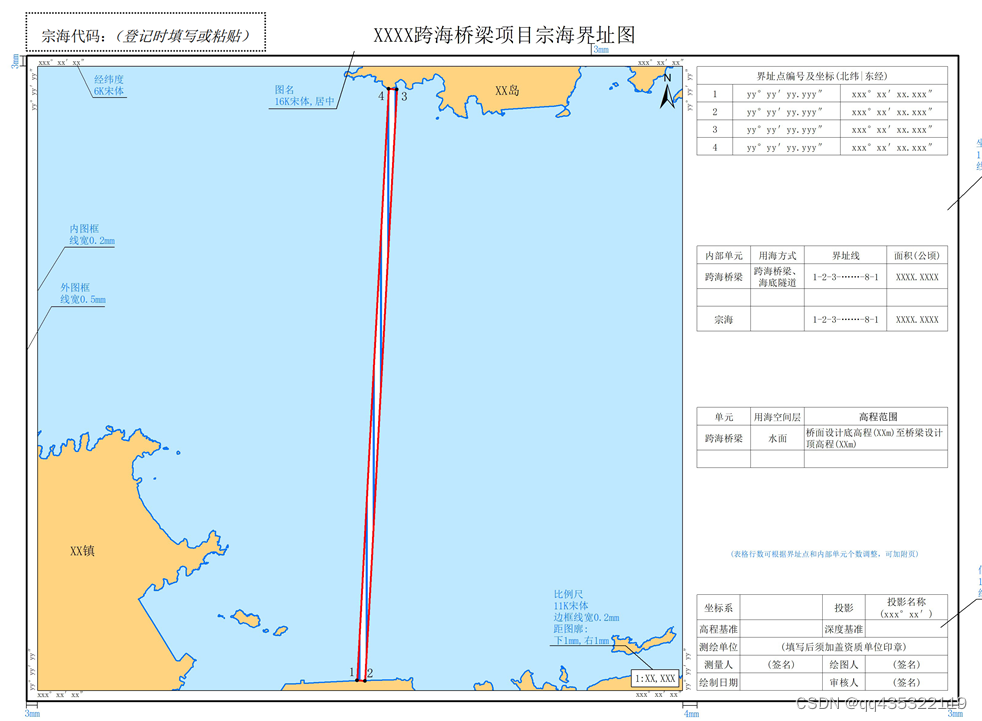

宗海界址图

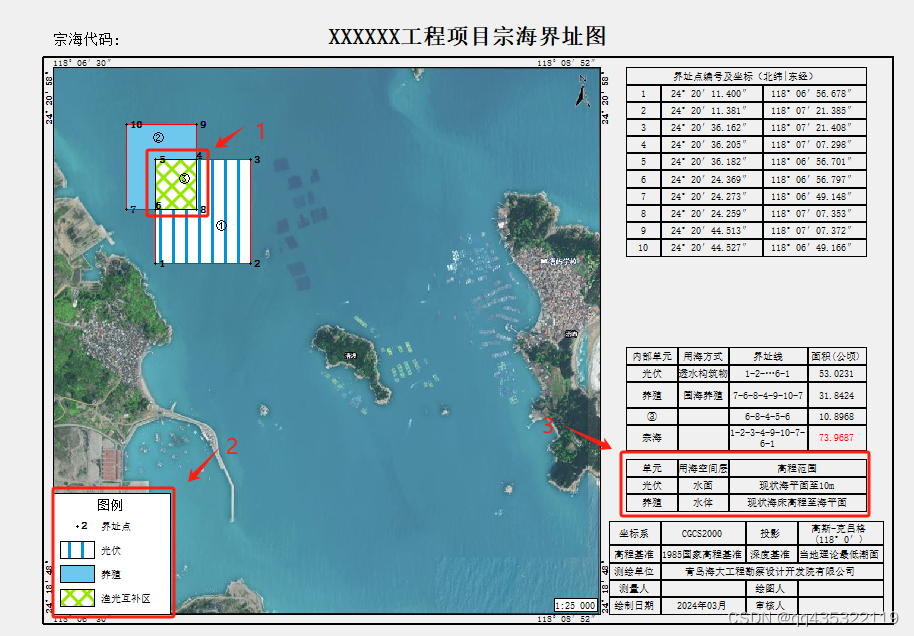

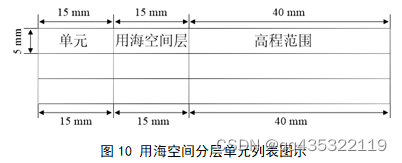

立体分层设权的宗海平面布置图（点评：此处应为宗海界址图），增加用海空间分层单元列表，并注明高程范围，表格线划宽度0.1mm，颜色R,G,B:0,0,0。用海空间分层单元列表图如下。

升级任务

1 增加宗海代码
1.1图标题增加“宗海代码”；有则显示，空则隐藏。
1.2图参数设置增加输入项宗海代码。

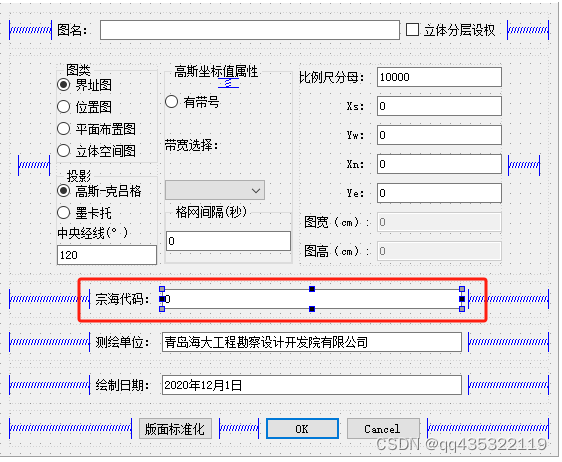

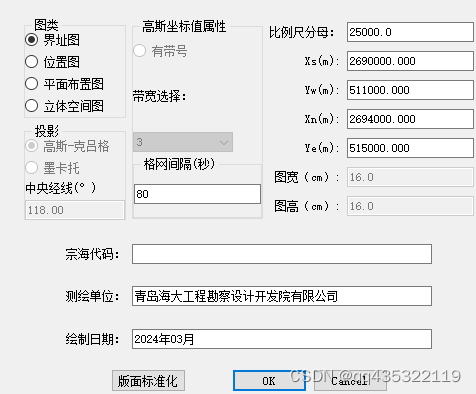

1.2.1修改参数对话框，增加宗海代码；

完工后效果：

1.2.2增加对应的参数。
txtSeaCode
对话框内部数据 seaCode，为了保持兼容，数据附加到corp。
1.2.3 图框架增加宗海代码参数
增加后效果图：
2 增加用海空间分层单元列表，并注明高程范围。
2.1 为内部单元数据增加用海空间属性
2.1.1单元空间层界面

单元空间层选项有：不分层、水面、水体、海床和底土

2.2 表格内容生成

2.3绘制用海空间分层单元列表
实现后效果：

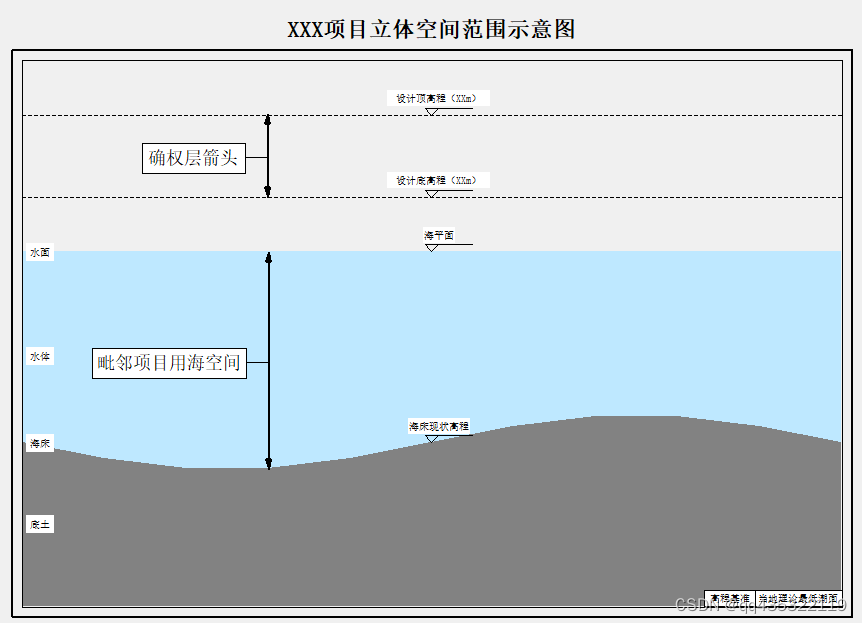

宗海立体空间范围示意图

宗海立体空间范围示意图主要表示该用海项目确权的特定立体空间、高程范围、相对位置关系。
1）图名由“项目名+立体空间范围示意图”构成，24K宋体黑色居中，如果图名字数过多，可适当缩小字号。图名置于图幅上部，距离上图廓外缘线3mm。
2）立体空间水面以上颜色R,G,B:0,0,0，水体颜色R,G,B:190,232,255，底土颜色R,G,B:130,130,130。立体空间名称以简要文字标注，文字10K宋体。

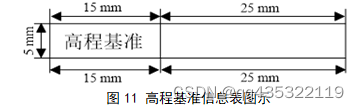

3）用海空间层以简要文字标注并置于矩形图框内，文字21K宋体，白底黑色，一般不超过15字，图框高度10mm，线划宽0.2mm，颜色R,G,B:0,0,0。图中右下角增加高程基准信息表，表格线划宽0.1mm，颜色R,G,B:0,0,0，高程基准信息表图示如下。

典型项目宗海图范例见附录A和附录B。

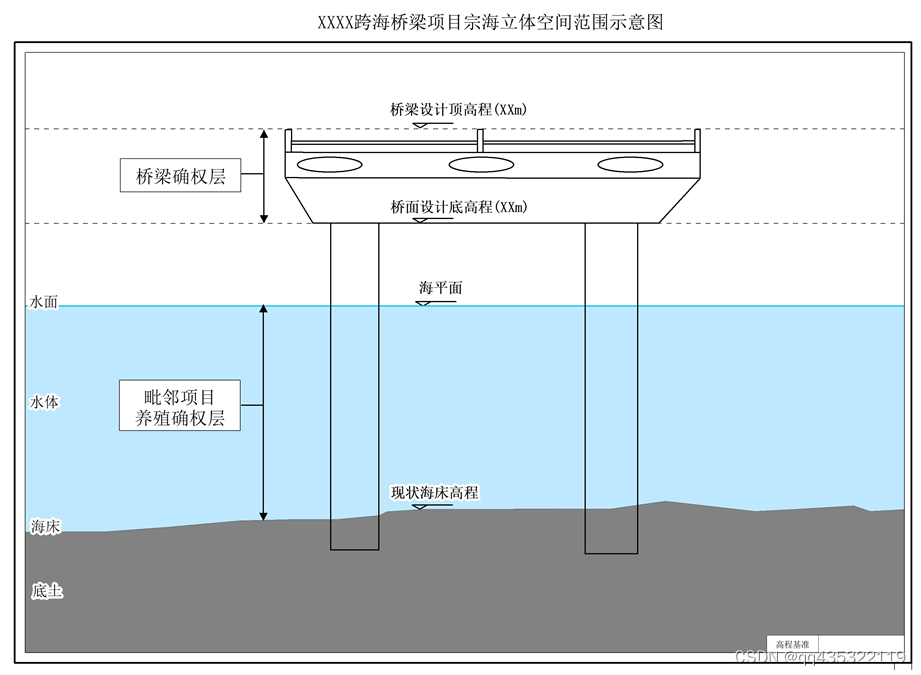

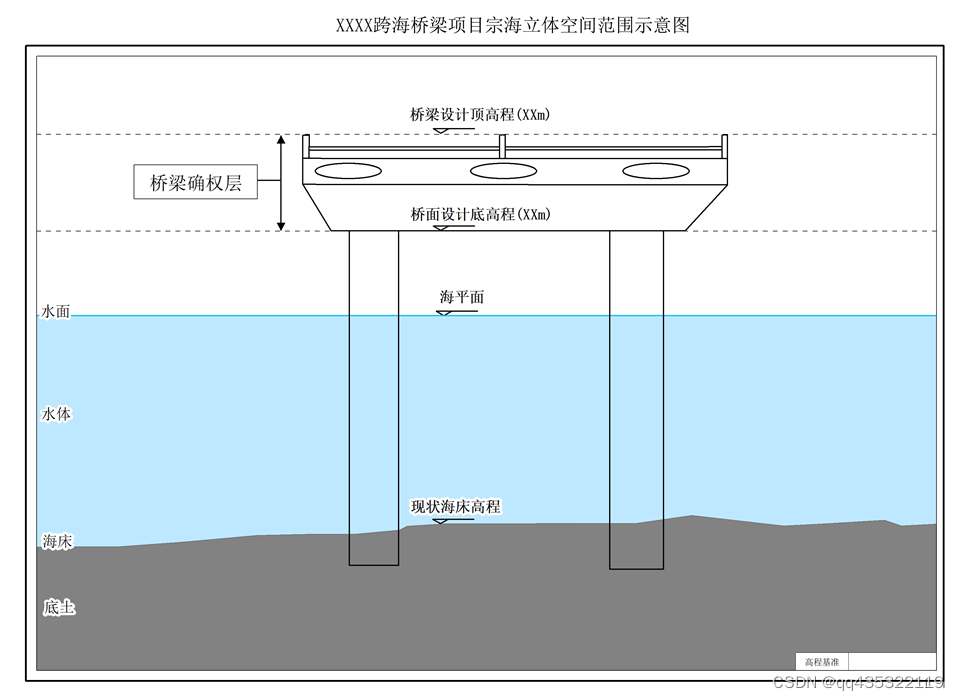

新增立体空间范围示意图类型，并提供基本元素。制作好的示意图如下：
