Reactor模式是基于事件驱动开发的，核心组成部分包括Reactor和线程池，其中Reactor负责监听和分配事件，线程池负责处理事件。
Netty是基于Reactor模型开发的，在netty中可以构建3种模型结构，分别是：

单 Reactor 单线程
单 Reactor 多线程
主从 Reactor 多线程

1.单 Reactor 单线程

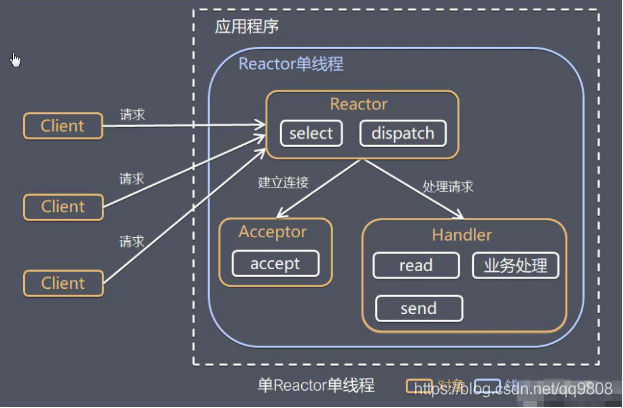

单 Reactor 单线程模型如下图所示：
在这里插入图片描述

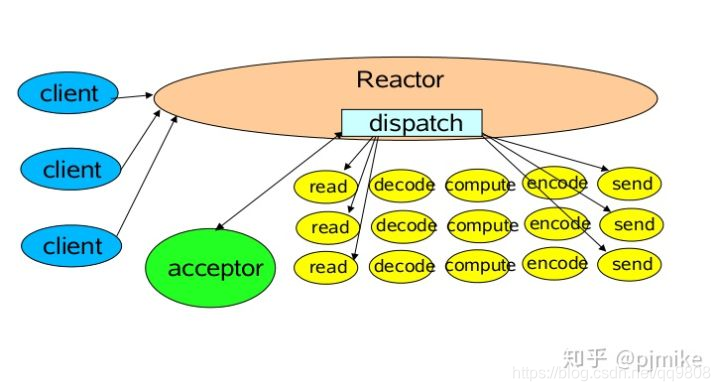

或者可以参考目前网上更为广泛流传的模型图：

模型说明：

1）Select 是前面 I/O 复用模型介绍的标准网络编程 API，可以实现应用程序通过一个阻塞对象监听多路连接请求
2）Reactor 对象通过 Select 监控客户端请求事件，收到事件后通过 Dispatch 进行分发
3）如果是建立连接请求事件，则由 Acceptor 通过 Accept 处理连接请求，然后创建一个 Handler 对象处理连接完成后的后续业务处理
4）如果不是建立连接事件，则 Reactor 会分发调用连接对应的 Handler 来响应
5）Handler 会完成 Read→业务处理→Send 的完整业务流程

单线程模型就是只指定一个线程执行客户端连接和读写操作，也就是在一个Reactor中完成，对应在Netty中的实现就是将NioEventLoopGroup线程数设置为1，示例代码如下：

 NioEventLoopGroup group = new NioEventLoopGroup(1);
        ServerBootstrap bootstrap = new ServerBootstrap();
        bootstrap.group(group)
                .channel(NioServerSocketChannel.class)
                .channel(NioServerSocketChannel.class)
                .option(ChannelOption.TCP_NODELAY, true)
                .option(ChannelOption.SO_BACKLOG, 1024)
                .childHandler(new ServerHandlerInitializer());

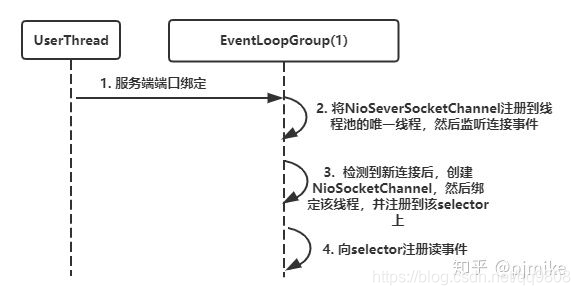

它的工作流程大致如下：
在这里插入图片描述

2.单 Reactor多线程：

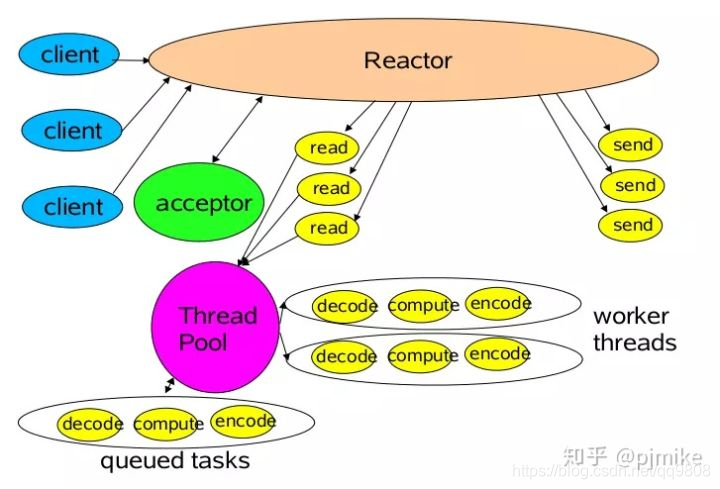

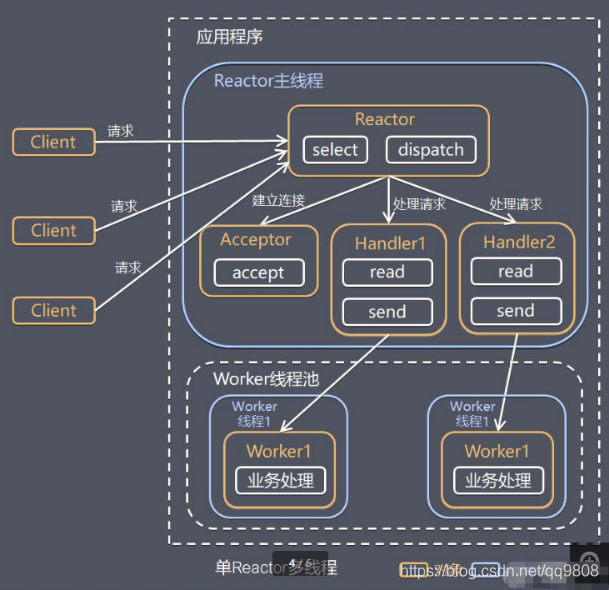

单 Reactor 多线程模型如下图所示：
在这里插入图片描述

模型说明：

1）Reactor 对象通过select 监控客户端请求事件, 收到事件后，通过dispatch进行分发
2）如果建立连接请求, 则右Acceptor 通过accept 处理连接请求, 然后创建一个Handler对象处理完成连接后的各种事件
3）如果不是连接请求，则由reactor分发调用连接对应的handler 来处理
4）handler 只负责响应事件，不做具体的业务处理, 通过read 读取数据后，会分发给后面的worker线程池的某个线程处理业务
5）worker 线程池会分配独立线程完成真正的业务，并将结果返回给handler
6）handler收到响应后，通过send 将结果返回给client

多线程模型就是在一个单Reactor中进行客户端连接处理，然后业务处理交给线程池，核心代码如下：

NioEventLoopGroup eventGroup = new NioEventLoopGroup();
ServerBootstrap bootstrap = new ServerBootstrap();
bootstrap.group(eventGroup)
        .channel(NioServerSocketChannel.class)
        .option(ChannelOption.TCP_NODELAY, true)
        .option(ChannelOption.SO_BACKLOG, 1024)
        .childHandler(new ServerHandlerInitializer());

走进group方法可以发现我们平时设置的bossGroup和workerGroup就是使用了同一个group：

@Override
public ServerBootstrap group(EventLoopGroup group) {
    return group(group, group);
}

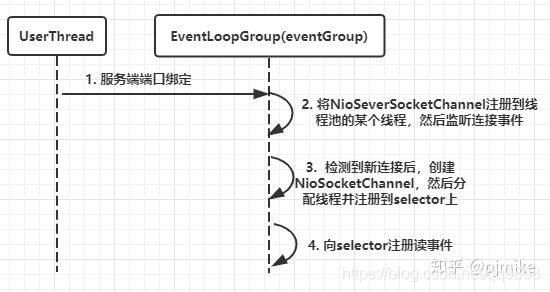

工作流程如下：
在这里插入图片描述

3.主从 Reactor 多线程

主从 Reactor 多线程模型如下图所示：
在这里插入图片描述

说明：

1）Reactor主线程 MainReactor 对象通过select 监听连接事件, 收到事件后，通过Acceptor 处理连接事件
2）当 Acceptor 处理连接事件后，MainReactor 将连接分配给SubReactor
3）subreactor 将连接加入到连接队列进行监听,并创建handler进行各种事件处理
4）当有新事件发生时， subreactor 就会调用对应的handler处理
5）handler 通过read 读取数据，分发给后面的worker 线程处理
6）worker 线程池分配独立的worker 线程进行业务处理，并返回结果
7）handler 收到响应的结果后，再通过send 将结果返回给client
8）Reactor 主线程可以对应多个Reactor 子线程, 即MainRecator 可以关联多个SubReactor

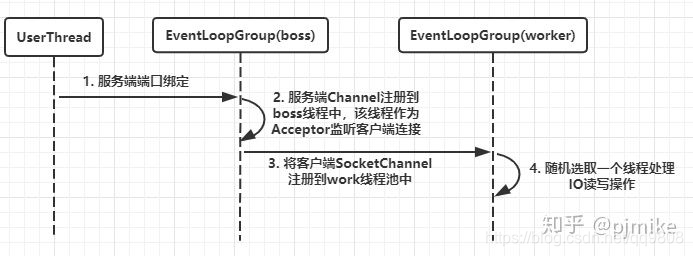

主从多线程模型是有多个Reactor，也就是存在多个selector，所以我们定义一个bossGroup和一个workGroup，核心代码如下：

NioEventLoopGroup bossGroup = new NioEventLoopGroup();
NioEventLoopGroup workerGroup = new NioEventLoopGroup();
ServerBootstrap bootstrap = new ServerBootstrap();
bootstrap.group(bossGroup,workerGroup)
        .channel(NioServerSocketChannel.class)
        .option(ChannelOption.TCP_NODELAY, true)
        .option(ChannelOption.SO_BACKLOG, 1024)
        .childHandler(new ServerHandlerInitializer());
