CAD零基础教程笔记

CAD零基础教程笔记

目录

一.CAD初始配置 2

1. 设置十字光标 2
2. 作图注意事项 2
3. 如何找一段直线的中点 3
4. 标注事项 3
   二．线条基础绘制 3
   1.画直线 3
   2.绘制矩形 4
   3.绘制梯形 4
   4.移动圆 5
   5.如何画同心圆 5
   6.画夹角的切圆 5
   7.根据一条直线画圆 6
   8…根据三角形画外切圆和内切圆 7
   9.绘制两个圆的切线 7
   10.绘制椭圆 8
   11.绘制两个圆中间的切圆 8
   12.绘制圆弧 8
   13.根据两点绘制圆弧 9
   14.多线段如何切换为圆弧 9
   15.直线合并为多段线 9
   16.绘制有宽度的箭头 9
   17.绘制圆上的多边形 10
   18.多边形 10
   19.绘制边长为20的正七边形 11
   三.移动，复制，旋转等 11
   1.移动和复制 11
   2.移动制定位置圆 11
   3.复制 11
   4.复制多个线段 12
   5.如何使用copy的阵列功能 12
   6.拉伸 12
   7.旋转 12
   8.旋转参照 13
5. 镜像 13
6. 修剪和延伸 14
7. 绘制圆角 15
8. 光顺曲线 16
9. 路径阵列 16
10. 环形阵列 16
    四.部分图纸绘制练习 17

一.CAD初始配置

1.设置十字光标

文件-选项-十字光标，把十字光标大小拖动为100即可。

2.作图注意事项

(1)左边使用鼠标选择，实线选框（必须全部框住才能选中）；右边使用鼠标选择对象，虚线选框（只要选框内，都可选中）。
(2)标注是从左到右，相同的边长标注一边即可。
(3)制图时，相同的尺寸只标准一次。
(4)标准的尺寸界限不能与几何线重合
(5)单击空格键：表示重复上一个功能
(6)尺寸的标准要平行
(7)作图顺序：由大到小，由外到内
(8)快速标注：注释–快速标注–选择要标注的线条
(9)连续标注：需要先标注一个位置，然后选择“连续标注”
(10)角度是永远以0度为基准
(11)绘制有角度的斜线
①　选择直线功能
②　选择第一个点
③　输入@长度<角度
④　按enter键，再按enter键
⑤　有角度的斜线即完成
(12)凡是有120，30，60度，斜边是短边的二倍
(13)修剪快捷键：TR回车两次，对准不要的对象直接点
(14)作图原理：先画已知尺寸，根据已知绘制未知尺寸，最后绘制连接关系

3.如何找一段直线的中点

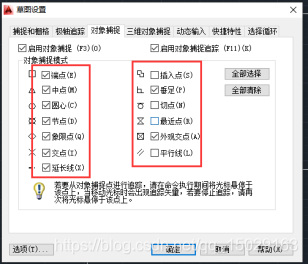

（1）找到对象捕捉，打开设置，勾选相应的选项
（2）鼠标放在直线的中点处，会出现小三角，直接绘制直线即可，绘制的直线即在中点

4.标注事项

(1)尺寸分类（几何，定位）
(2)同一个图形同样的尺寸，只需要标注一次，能够计算出来的尺寸是不需要标注。
(3)注意事项（清晰，合理，完整）
(4)使用快捷键“d”，进行设置标注尺寸文字的大小

二．线条基础绘制

1.画直线

前提：打开正交功能
（1）输入快捷键“L”，出现直线进行绘制
（2&#
