英飞凌DAP miniWiggler程序烧写操作说明

一、Infineon Memtool软件安装

     采用英飞凌DAP miniWiggler调试器烧写程序，需安装Infineon Memtool上位机软件。软件安装文件为“Infineon-Memtool-DevelopmentTools-v06_00-EN.exe”或采用更高版本的安装文件。将软件安装到默认位置即可，安装完成后会在桌面生成快捷图标，如下图所示：

 二、Infineon Memtool软件配置

      第一次打开Infineon Memtool时，系统没有配置文件，可根据使用的单片机型号，生成对应的配置文件。下面以TC387为例介绍配置文件的生成方法。

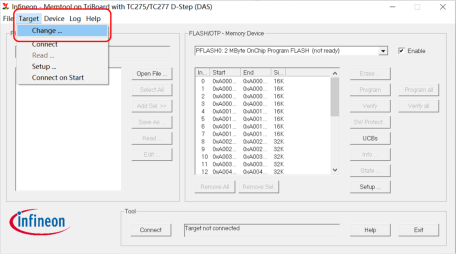

1、点击“Target”目录下的“Change”选项

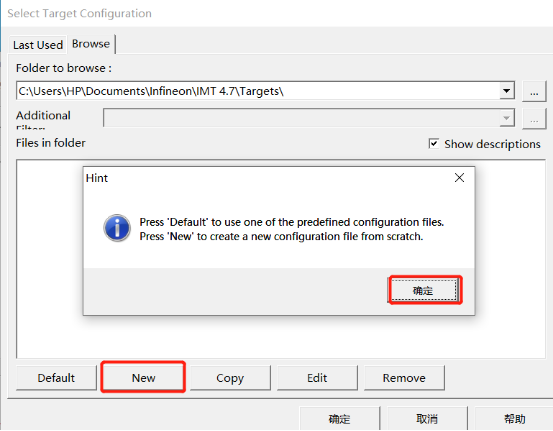

2、点击“确定”

3、点击“New”

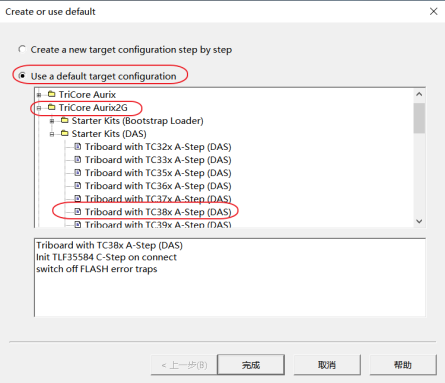

4、选择“Use a default target configuration”

5、选择“TriCore Aurix2G”

6、选择“Starter Kits（DAS）”

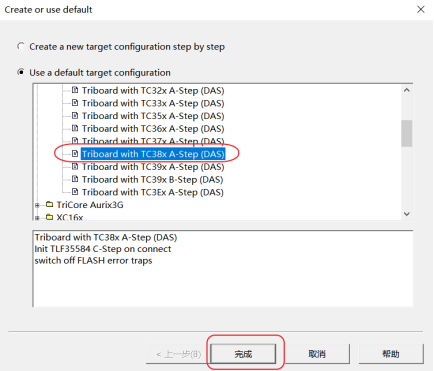

7、选择“TriBoard with TC38X A-Step(DAS)”

8、点击“完成”

三、下载HEX程序文件

1、将DAP miniWiggler调试器线缆与电路板连接。

2、将DAP miniWiggler调试器的USB口与电脑连接，“Power”灯亮

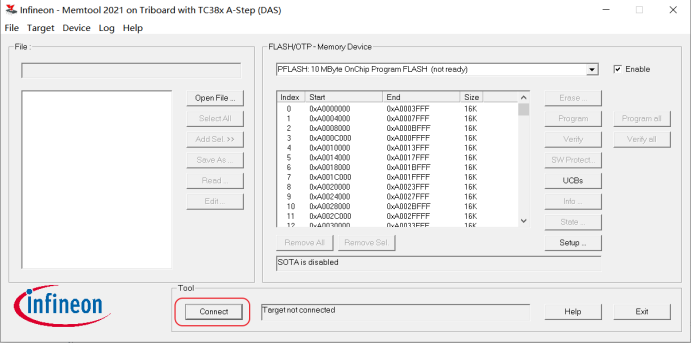

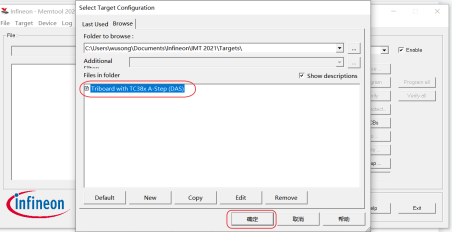

3、打开Infineon Memtool，l点击“Target”目录下的“Change”选项，选择对应的配置文件（前面已经生成了对应单片机的配置文件），点击“确定”

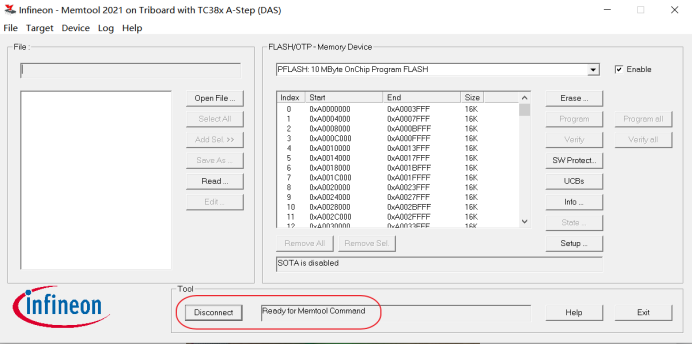

出现“Ready for Memtool Command”表示连接成功，此时“Connect”灯亮

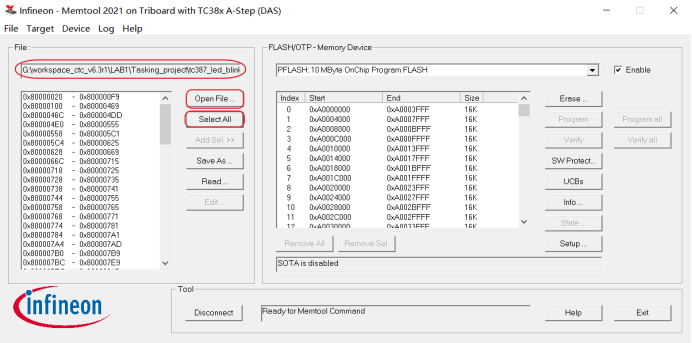

 5、打开要下载的HEX文件，并加载选中的代码段

（1）点击“Open File…”并找到对应的HEX文件

（2）点击“Select All”选中所有的段

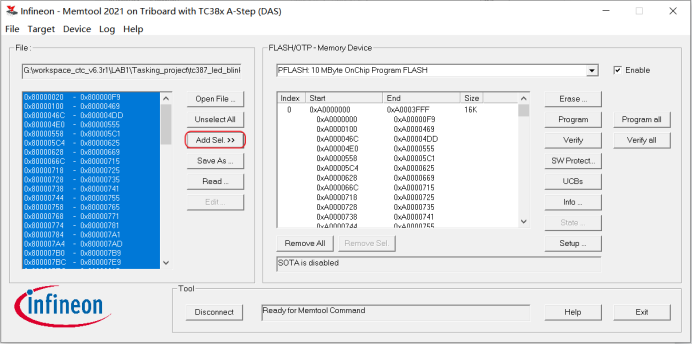

 （3）点击“Add Sel.>>”加载选中的段

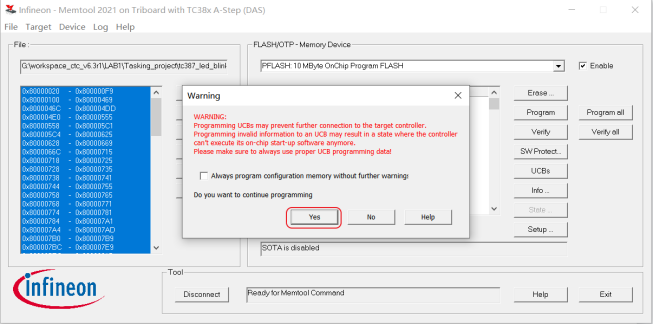

 6、点击“Program all”，弹出warning对话框（若不弹出则忽略），选择“yes”，开始烧写程序。

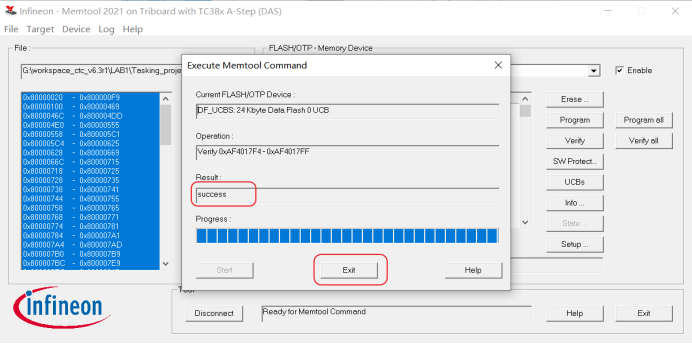

 7、待Result状态栏显示“success”后，点击“Exit”，即完成HEX程序文件的下载。

8、断电重启。
