RS485
一、RS485 通信----简介
RS485 是美国电子工业协会(Electronic Industries Association,EIA)于1983年发布的串行通信接口标准,经通讯工业协会(TIA)修订后命名为 TIA/EIA-485-A。
RS485 是一种工业控制环境中常用的通讯协议,其中RS 是 Recommended Standard 的缩写。
RS485 是 半双工异步 串行通信。
特点
支持多节点:一般最大支持 32 个节点。
传输距离远:最远通讯距离可达1200米。
抗干扰能力强:差分信号传输。
连接简单:只需要两根信号线(A+和B-)就可以进行正常的通信。
差分信号传输
RS485 通信采用差分信号传输,通常情况下只需要两根信号线就可以进行正常的通信。
在差分信号中,逻辑0和逻辑1是用两根信号线(A+和B-)的电压差来表示。
逻辑 1:两根信号线(A+和B-)的电压差在 +2V~+6V 之间。
逻辑 0:两根信号线(A+和B-)的电压差在 -2V~-6V 之间。

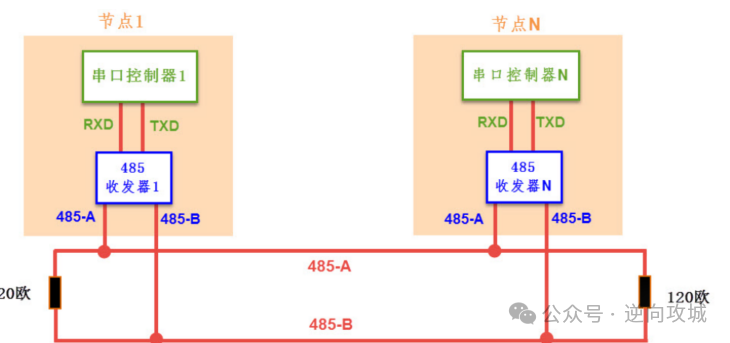

连接方式
在 RS485 通信网络中,通常会使用485 收发器来转换TTL 电平和 RS485 电平。
节点中的串口控制器使用 RX 与TX 信号线连接到485 收发器上,而收发器通过差分线连接到网络总线。
串口控制器与收发器之间一般使用 TTL 信号传输,收发器与总线则使用差分信号来传输。
发送数据时,串口控制器的 TX 信号经过收发器转换成差分信号传输到总线上。
接收数据时,收发器把总线上的差分信号转化成 TTL 信号通过 RX 引脚传输到串口控制器中。
通常在这些节点中只能有一个主机,剩下的全为从机。
在总线的起止端分别加了一个 120 欧的匹配电阻
一般情况下不需要增加终端电阻,只有在485通信距离超过300米的情况下,要在485通讯的开始端和结束端增加终端电阻。

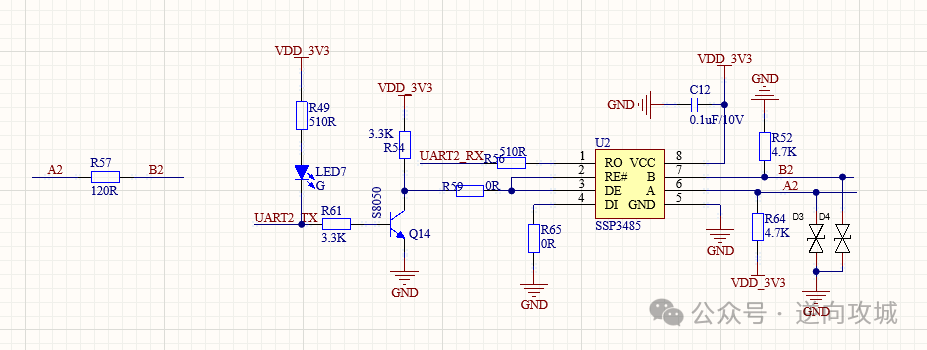

这个是以SSP3485为例,这是485的自动收发电路,目前这个电路实际使用并没有任何问题
当然还有一个控制收发的电路设计:
这个也是实际使用的,PB12为使能信号,具体工作流程不做赘述,凑字数了,也就是高低电平跳变。
小结:
1.485通讯最好是屏蔽双绞,加终端匹配电阻,这样信号稳定,匹配电阻加在差分线两端。
2.关于485能挂多少从设备,一般我们都是通过地址位数来的,有128个,256个,400以上的,485在长距离通讯中加中继器的还能继续增加从设备最大是256*8=2048个,本人实际项目中挂的数量超过了两百多也加过中继器,挂两千多的目前还没用过,这个不敢乱说,理论上可以。
