【全套资料.zip下载】数电课设-家庭电风扇系统Multisim仿真设计【Multisim仿真+报告+讲解视频.zip下载】

这是一个关于数电课设的项目,使用Multisim进行家庭电风扇系统的仿真设计,包括弱、中、强三种风速和正常、自然两种风种。项目提供仿真源文件、原理讲解视频及详细报告,用户可通过下载资料进行学习和参考。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >


数电课设-简易电风扇系统Multisim仿真设计【Multisim仿真+报告+演示视频.zip】

简易电风扇系统仿真功能:
在面板上有六个指示灯指示电扇的状态。
三个按键分别为选择不同的操作风速、风种、停止。其操作方式和状态指示如下:
1、电扇处于停转状态时,所有指示灯不亮。此时只有按“风速”键电扇才会响应。
2、电扇一经启动后,再按动“风速”键可循环选择弱、中或强三种状态中的一种状态;同时,按动“风种”键可循环选择正常、自然状态的某一种状态。
3、在电扇任意工作状态下,按“停止”键电扇停止工作,所有指示灯熄灭。
“风速”的弱、中、强对应电扇的转动由慢到快。
“风种”在正常位置是指电扇连续运转;在“自然”位置,是表示电扇模拟产生自然风,即运转4秒,间断4秒的方式;


提示:以下仿真可以完美运行,全套资料可下载

一、Multisim仿真源文件

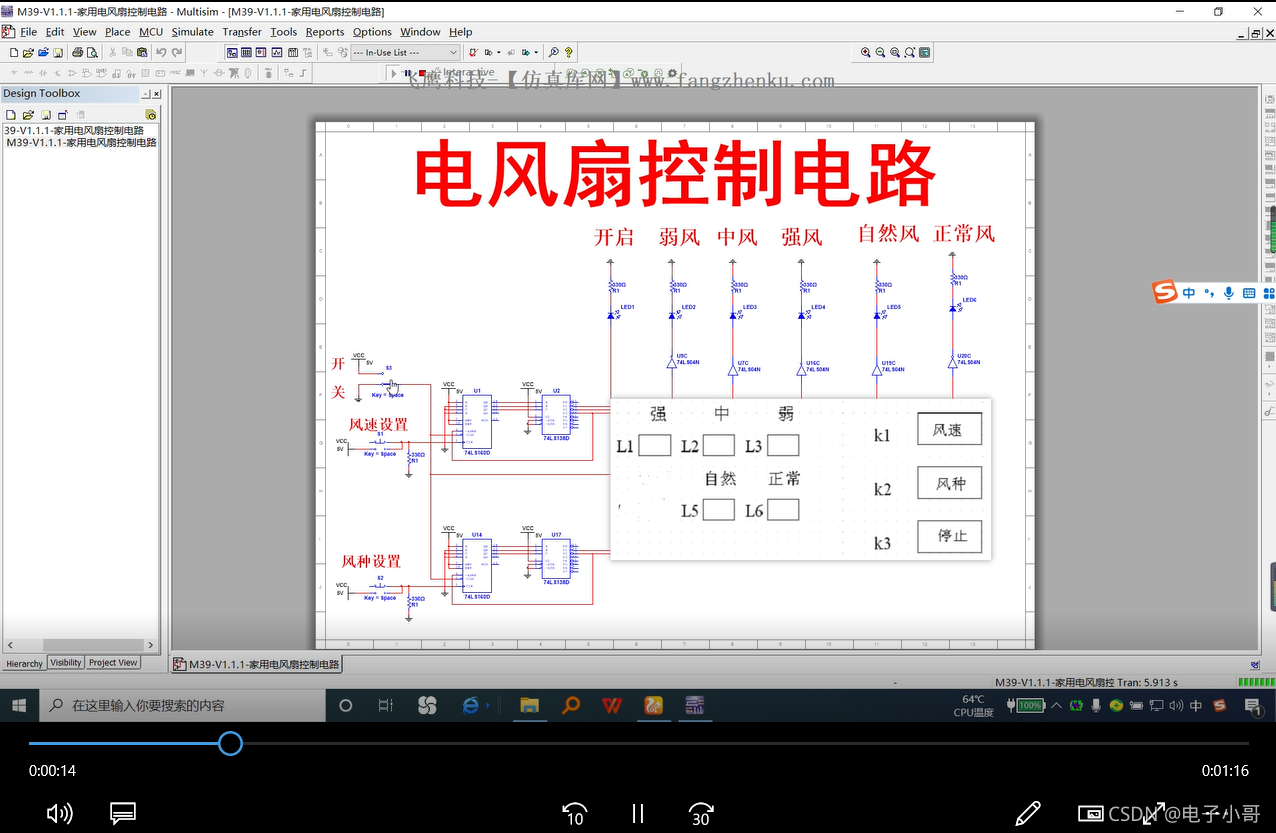

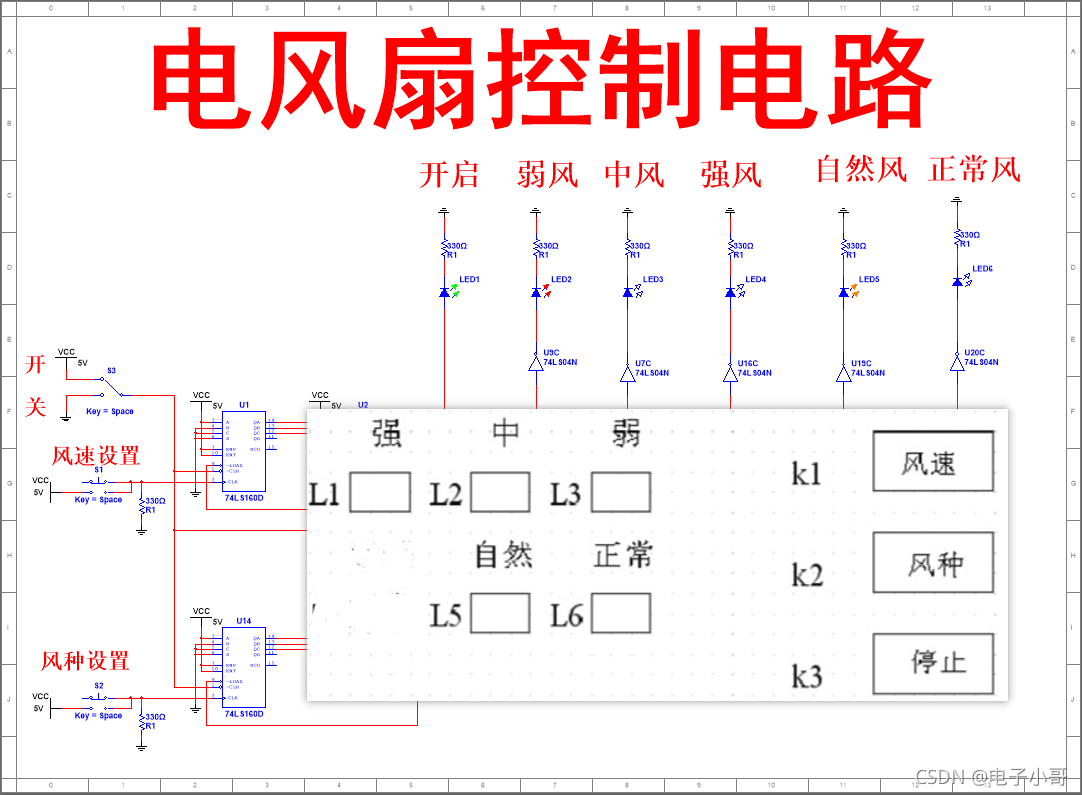

Multisim14仿真文件运行截图如下:
在这里插入图片描述

二、仿真视频原理讲解

讲解视频如下:
在这里插入图片描述

三、原理文档报告

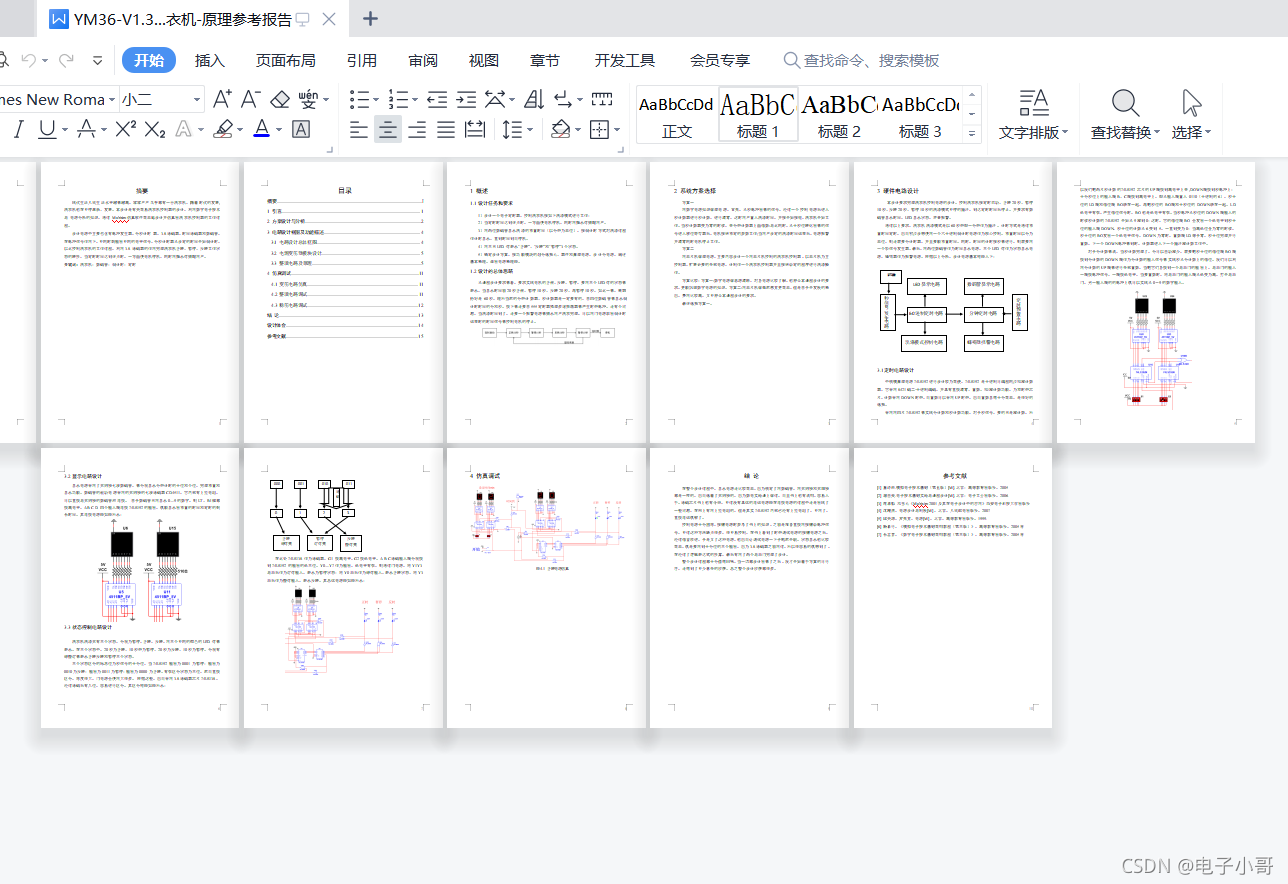

报告截图如下:
在这里插入图片描述
在这里插入图片描述


资料下载【Multisim仿真+报告+讲解视频.zip】

点击下载:百度云网盘
提取码:070k

资料截图如下:
资料编号:YM39-V1.1.1-简易电风扇系统在这里插入图片描述
