基于Multisim电子幸运转盘电路的设计（含仿真和报告）

最新推荐文章于 2025-06-02 09:40:12 发布
原创 最新推荐文章于 2025-06-02 09:40:12 发布
· 759 阅读 · 6 ·
版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#multisim #课程设计 #数字电子技术 #数字电路 #模拟电路

【全套资料.zip】电子幸运转盘电路的设计Multisim仿真设计数字电子技术

文章目录

功能

幸运大转盘电路由555组成的多谐振荡器和CD4017十进制计数器/脉冲分配器组成。10颗发光二极管模拟幸运物，当按下启动键1秒以上，发光二极管高速循环点亮，几秒钟后旋转速度越来越慢并最终随机停止于某颗灯上。可以将每颗灯旁边标上幸运物品作为摇奖器。电源供电电压为直流5V，也可以采用3节1.5V电池供电。

提示：以下仿真可以完美运行，全套资料可下载

一、Multisim仿真源文件

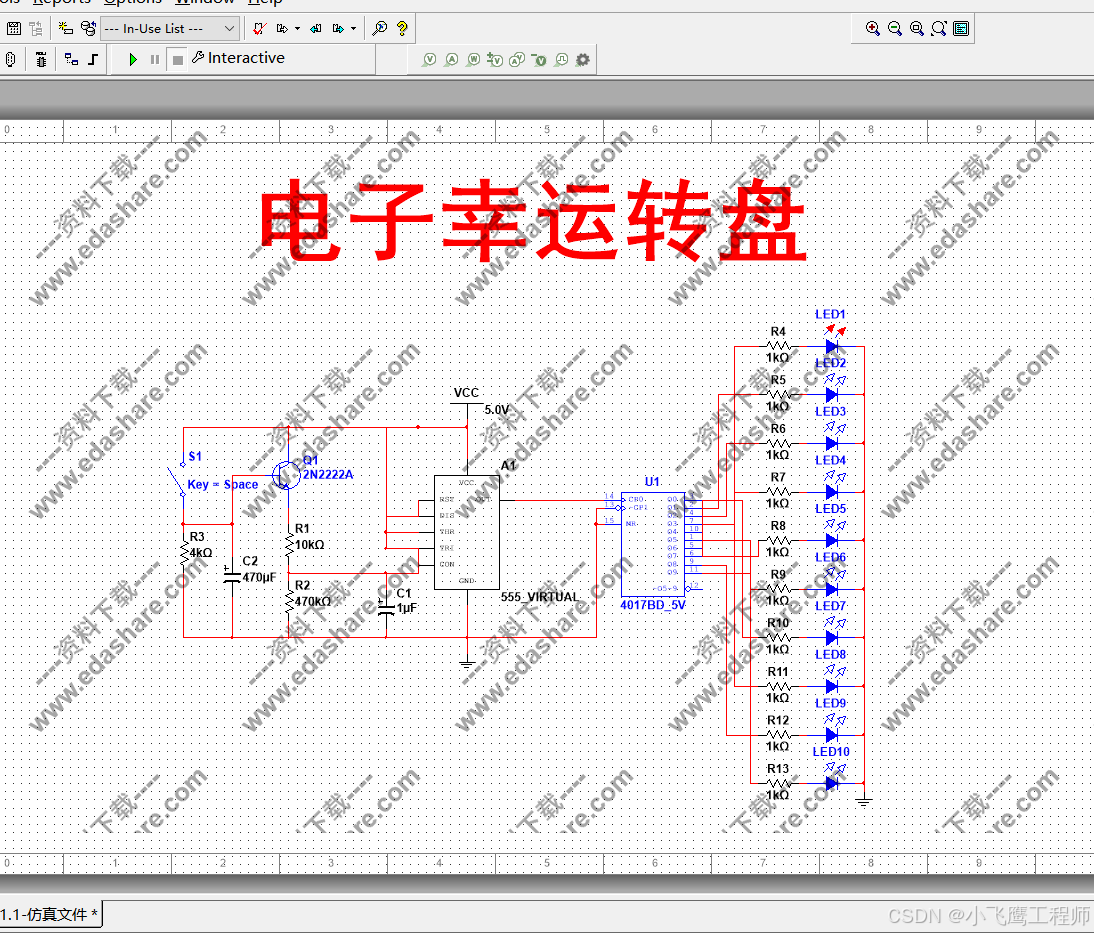

Multisim仿真文件运行截图如下：
在这里插入图片描述

资料下载【Multisim仿真+报告+讲解视频.zip】

点击下载：百度云网盘
提取码：8fr3
在这里插入图片描述
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

【Project】基于cd4017实现的循环彩灯 | 幸运转盘
weixin_42881419的博客
02-15 5160
（PCB设计） （原理分析） 要求：直插led灯随输出口高低排列 按序呈圆形分布 功能：按下按键松手后，led循环点亮，直至电容放电完成后只有最后一个led亮着 ...
c语言幸运转盘实验报告,电子幸运转盘设计.doc
weixin_36054508的博客
05-18 3739
PAGE西安电子科技大学《数字电子技术》课程设计题 目 电子幸运转盘设计学生姓名专业班级 11级通信2班学 号 2院 (系) 信息工程学院指导教师完成时间 2013目 录1 课程设计的目的……………………………………………………12 课程设计的任务与要求…………………………………………23 设计方案与论证………………………………………………...
电子幸运转盘设计.doc
02-27
西安电子科技大学 《数字电子技术》课程设计 题 目 电子幸运转盘设计 学生姓名 专业班级 11级通信2班 学 号 2 院 （系） 信息工程学院 指导教师 完成时间 2013年11月28日 目 录 1 课程设计的目的……………………………………………………1 2 课程设计的任务与要求…………………………………………2 3 设计方案与论证……………………………………………………3 3.1方案设计…………………………………………………3 3.2方案论证…………………………………………………4 4 设计原理及功能说明 ……………………………………………5 5单元电路的设计……………………………………………………5 6 硬件的制作与调试……………………………………………………5 7 总结 …………………………………………………………………10 参考文献…………………………………………………………………15 附录1：总体电路原理图……………………………………………18 附录2：元器件清单…………………………………………………19 1课程设计的目的 2 课程设计的任务与要求 3 设计方案与论证 根据电子幸运转盘的功能要求，将电路划分为四个单元功能模块，即时钟信号发生模 块、译码驱动LED数码管显示模块、十进制计数模块和开关等逻辑控制。 3.1 方案设计 本电路由555成的多谐振荡器和CD4017十进制计数器／脉冲分配器组成。10颗发光二 极管模拟幸运物，当按下启动键1秒以上，发光二极管高速循环点亮，几秒钟后旋转速度 越来越慢并最终随机停止于某颗灯上。可以将每颗灯旁边标上幸运物品作为摇奖器。C1 的数值决定延迟时间，C2的数值决定循环速度。电源供电电压为直流5V，也可以采用3节 1.5V电池供电。电子幸运转盘设计方框图如图3-1所示。 图3-1电子幸运转盘系统方框图 3.2 方案论证 4 设计原理及功能说明 4.1 电路设计原理 脉冲产生器由NE555及外围元件构成多谐振荡器，当按下按键S1时Q1导通，NE555的3脚输 出脉冲，则CD4017的10个输出端轮流输出高电平驱动10只LED轮流发光。松开按键后，由 于有电容C1的存在，Q1不会立即截止，随着C1两端电压的下降，Q1的导通程序逐渐减弱 ，3脚输出脉冲的频率变慢，LED移动频率也随之变慢。最后当C1放电结束后。Q1截止， NE555的3脚不再输出脉冲，LED停止移动。一次"开奖"过程就这样完成了。R2决定LED移 动速度，C1决定等待"开奖"的时间。 4.2 功能说明 5 单元电路的设计 5.1 CD4017与NE555的原理 5.1.1 CD4017工作原理 CD4017是一个十进制数集成电路，是十进制计数器／脉冲分配器，它的内部由计数 器及译码器两部分组成。16脚以及8脚分别为正负极电源接脚，可在3- 18V下工作。14是时钟脉冲输入端，每当输入由低电位（约0V）转高电位时令输出端依次 序轮流输出高电位。13端是时钟脉冲控制端，一般接低电位，若接高电位会使14端暂停 作用。15端是置零端，一般接零电位，若接高单位则是输出置零，即Q0输出端永远为高 单位，12端是进位端，用来接下一个十进计数器，变成双位计数器，本电路不用，故空 接。CD4017的内部结构图如图所示。 5.1.2 NE555工作原理 555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触 发器、放电三极管TD和缓冲反相器G4组成。虚线边沿标注的数字为管脚号。其中，1脚为 接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输 入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555 定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用 时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时， 放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电 压1V- 3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源 端，可在5V-18V范围内使用。NE555的内部电路如图所示。 5.2 CD4017与NE555在电路中的作用 在CD4017的14端接上一脉冲产生器便可成为电子幸运转盘。脉冲产生器是一个用计时 器集成电路555设计而成的无稳态多谐波振荡器，产生高低变化不停的方形脉冲波。当按 一下按钮式开关时，C1会及时充电至电源电压9V，此电压经晶体管（TR）缓冲放大器后 施加在IC2 555 无稳态多谐波振荡器的重置端上，令其开始震荡，在第三端输出方波脉冲。当按钮式开 关放开后，C1会经R1放电，其电压徐徐下降，IC3第4 端的电压
