基本原理

定义

三相电是指由三个频率相同、幅值相等、相位互差120°的正弦交流电势组成的电力系统。这三个电势通常被称为A相、B相和C相。

产生方式

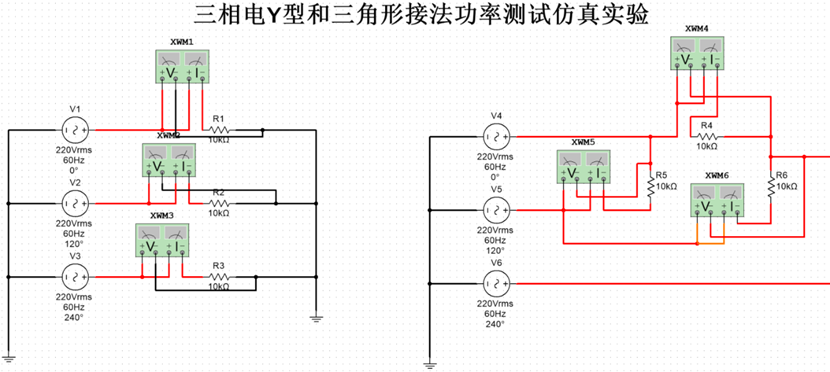

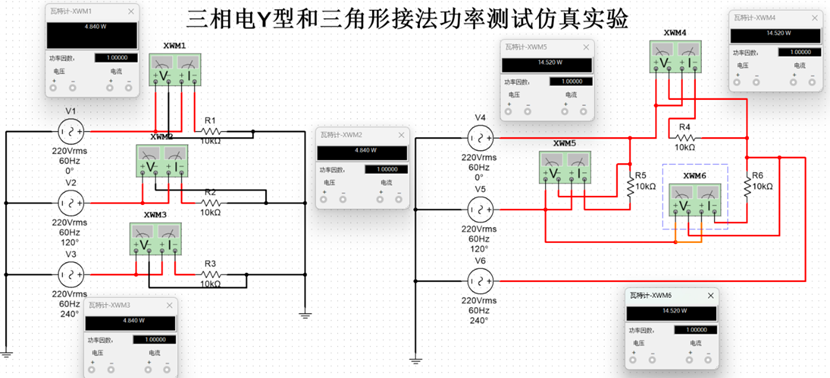

通过三相发电机产生。在发电机中，三个线圈（绕组）在空间上互差120°，如图所示，当转子在磁场中旋转时，每个线圈都会感应出一个交流电势，从而形成三相电。

电压和电流

电压

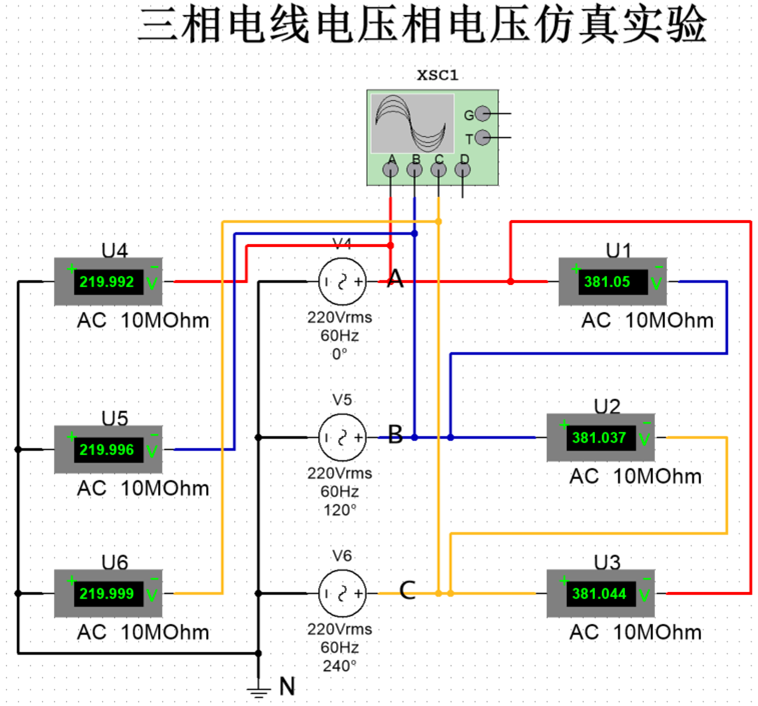

线电压：任意两根相线之间的电压，通常用U_AB、U_BC、U_CA表示。在380V的三相系统中，线电压就是380V。

相电压：每根相线与中性线之间的电压，通常用U_A、U_B、U_C表示。在380V的三相系统中，相电压约为220V（380V / √3）。

仿真工程文件链接

https://download.csdn.net/download/XU157303764/90753049

电流：

线电流：流过每根相线的电流。

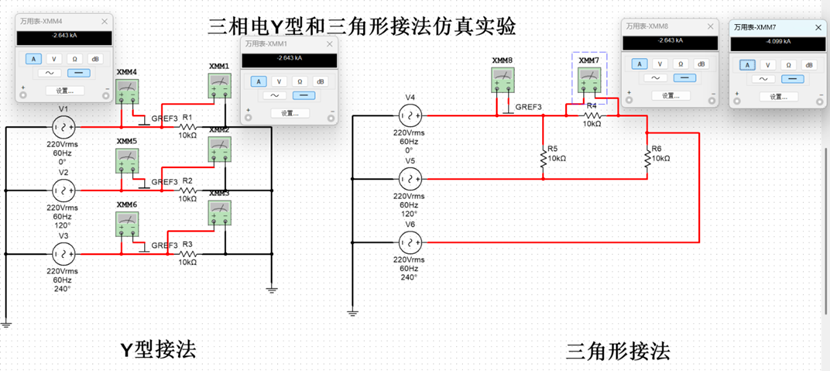

相电流：流过每个负载的电流。在Y形连接中，线电流等于相电流，如上图所示，万用表1和万用表4测量电流值同样大；在三角形连接中，线电流是相电流的根号三倍，如上图所示，万用表7和万用表8测量电流值中万用表7是万用表8的根号3倍数。

仿真工程文件链接

https://download.csdn.net/download/XU157303764/90753054

连接方式

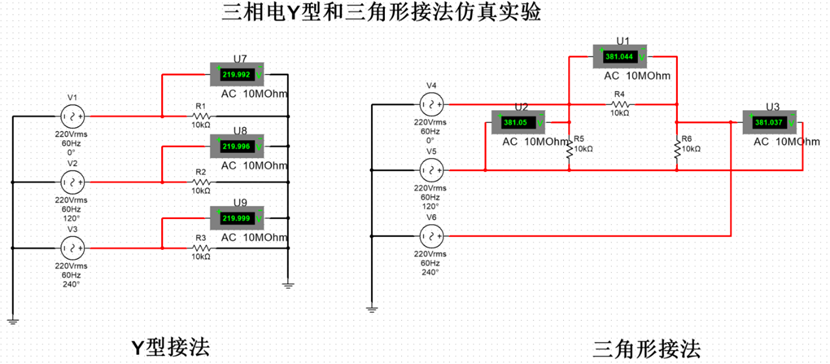

星形连接（Y连接）：

特点：每个负载（或发电机绕组）连接在相线和中性线之间。中性线起到平衡电压的作用。

优点：中性线可以提供稳定的相电压，适合对电压稳定性要求较高的设备。

应用：广泛用于照明、家用电器等单相负载较多的场合。

三角形连接（Δ连接）：

特点：每个负载连接在两根相线之间，没有中性线。

优点：在负载对称的情况下，可以提供较高的功率输出，适合大功率设备。

应用：常用于工业电机、变压器等设备。

优点

传输效率高：三相电的传输功率比单相电高，且在传输过程中损耗较小。

负载平衡：三相电可以方便地实现负载的平衡分配，减少电网的不平衡损耗。

设备运行稳定：三相电机等设备在三相电的驱动下运行更加平稳，效率更高。

仿真工程文件链接

https://download.csdn.net/download/XU157303764/90753058
