EMMC总线的四类信号功能：

1、时钟信号 CLK：给EMMC提供数据交互的时钟。

2、控制信号  Data Strobe:  DS是由EMMC向主控端传输，频率和CLK信号相同，用于同步Device端输出的数据，在HS400模式下使用，在主控端实现数据同步功能。该信号在eMMC5.0中引入。

3、CMD: 命令交互信号，用于传输控制命令或者回应主机。

4、数据信号：DAT[7:0]：双向接口，数据收发。

EMMC的双向数据总线，用于主机和设备进行数据通信。-------工作在应对快速命令的推挽模式。

DAT线在某一时刻只能支持单向传输，只能被设备或者EMMC HOST一方控制。默认下，当用户上电或者复位时。仅DAT0能传输数据。但可以配置想要使用的DAT线的数量，

比如 选择4跟数据线。则断开1-3的内部上拉，如果用户选择的是8根，同理会断开DAT1-7的上拉。

5、RST_N 复位信号。

6、电源信号： VCC 是EMMC的Core电源    VCCQ是IO电源。

工作过程：

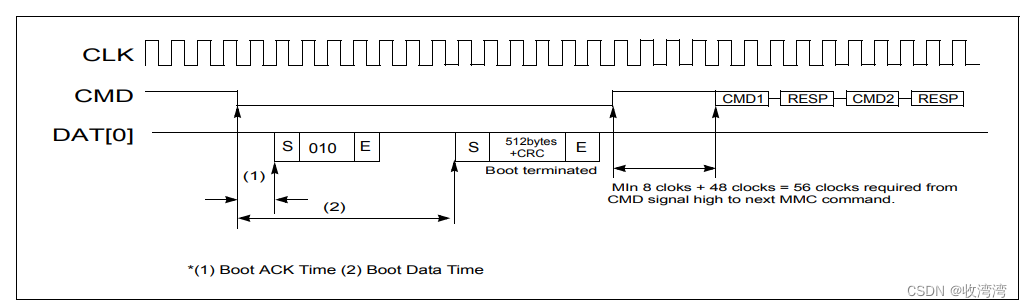

CMD从高到低时：

DAT经历的过程是：Boot ACK Time 引导启动恢复时间（准备时间）

Boot Data Time  启动数据时间（数据传输）

Boot terminated  引导终止（传输结束）

56 clocks required from CMD signal high to next MMC command：

从CMD信号高到下一个MMC命令需要56个时钟

就是两次通信之间必须间隔56个时钟。

各命令所需时间

二、硬件设计

硬件设计框图:

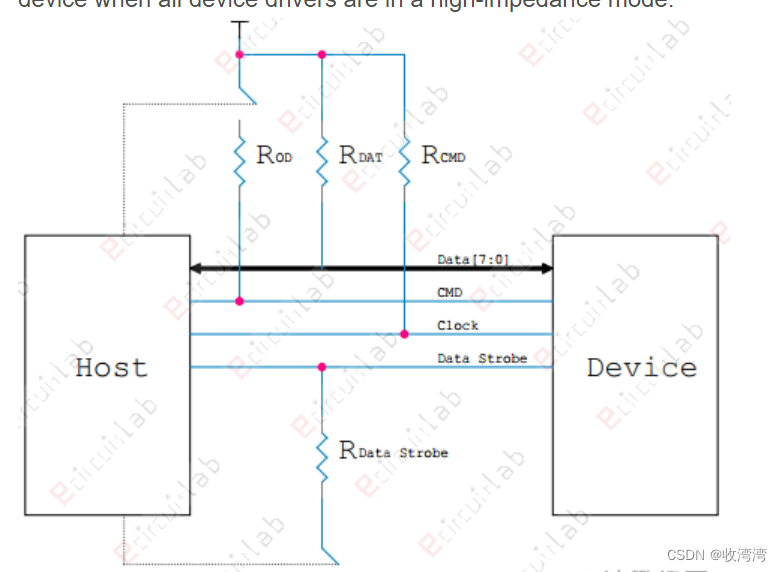

最下面的R data Strobe 电阻需要下拉到地。

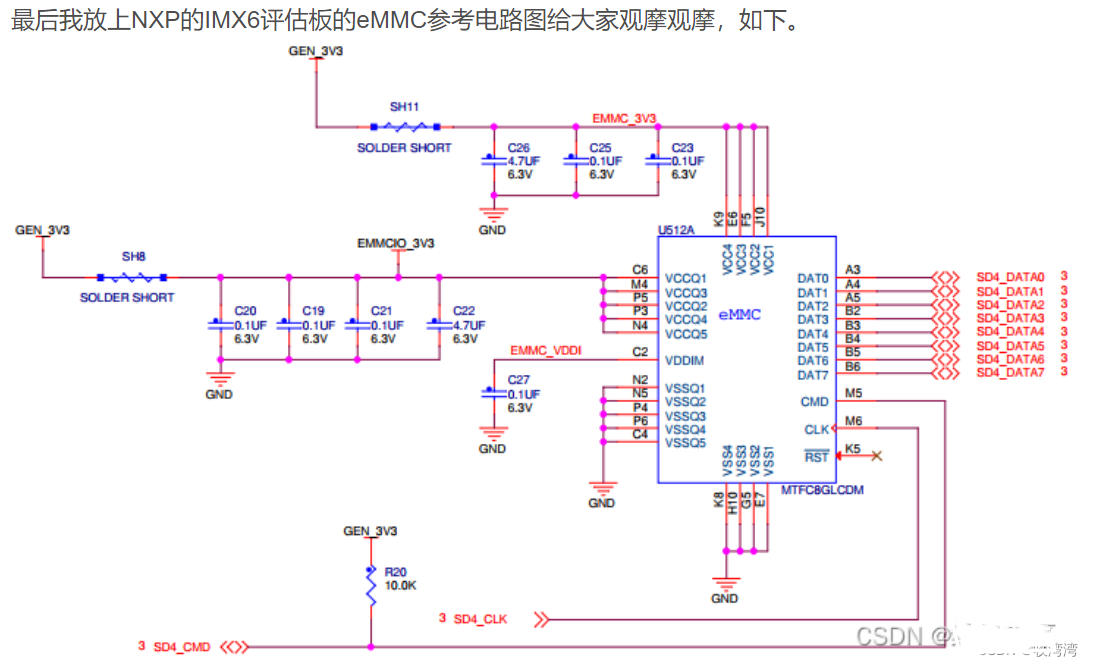

IMX6评估板实际电路连接。

如果芯片内部没有上拉：则DATA[7:0]数据端、CMD信号线需要外加上拉电阻。

---

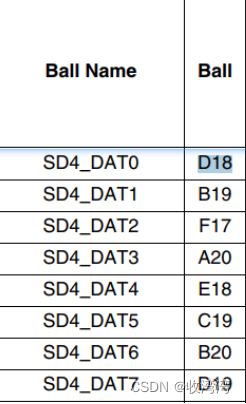

主机MCU通信的引脚为：

layout建议：
