256-基于stm32单片机CO2氨气温湿度检测蓝牙上传(源程序+原理图+元件清单)

​  一：功能介绍：

1、系统组成：采用stm32f103c8t6核心板+SGP30传感器+MQ137氨气传感器+DHT11温湿度传感器+OLED显示屏+蓝牙HC05模块+继电器+按键+水泵+风扇
2、通过DHT11传感器采集温湿度，显示到OLED上面；
3、通过MQ137传感器检测氨气浓度，显示到OLED上面；
4、通过SGP30传感器检测CO2浓度，显示到OLED上面；
5、当温度、湿度、CO2浓度大于对应的阈值（程序可以调整），打开风扇通风；
6、当温度低于阈值（程序可调），开启加热（LED灯模拟）
7、当湿度低于阈值（程序可调），打开水泵进行抽水；
8、可以通过按键手动打开风扇和水泵；
9、全部数据通过蓝牙模块上传到手机APP；

二：实物演示视频

256-基于stm32单片机CO2氨气温湿度检测蓝牙上传数据

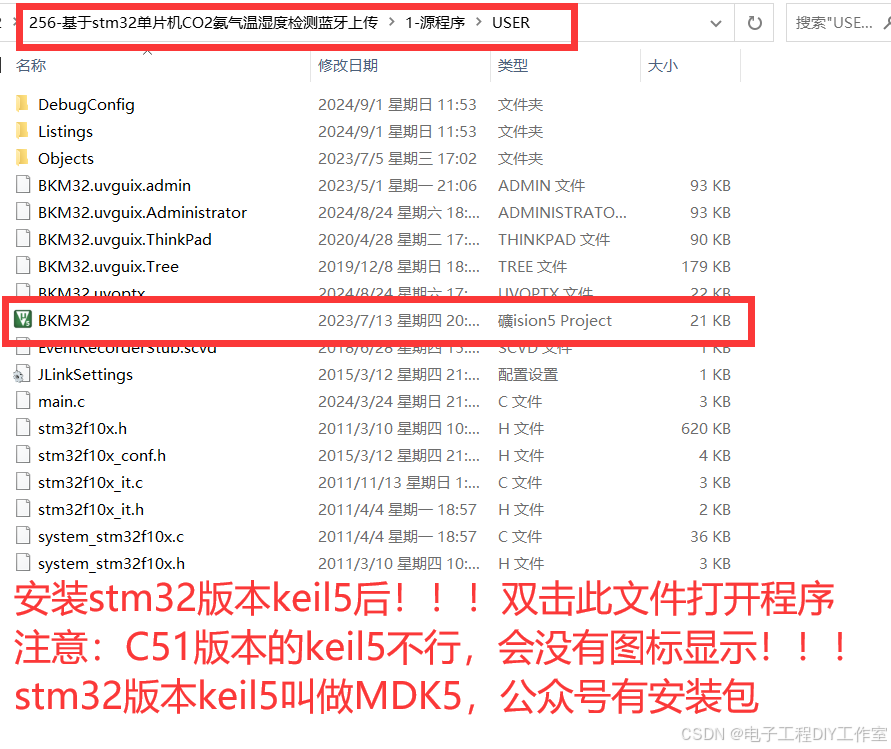

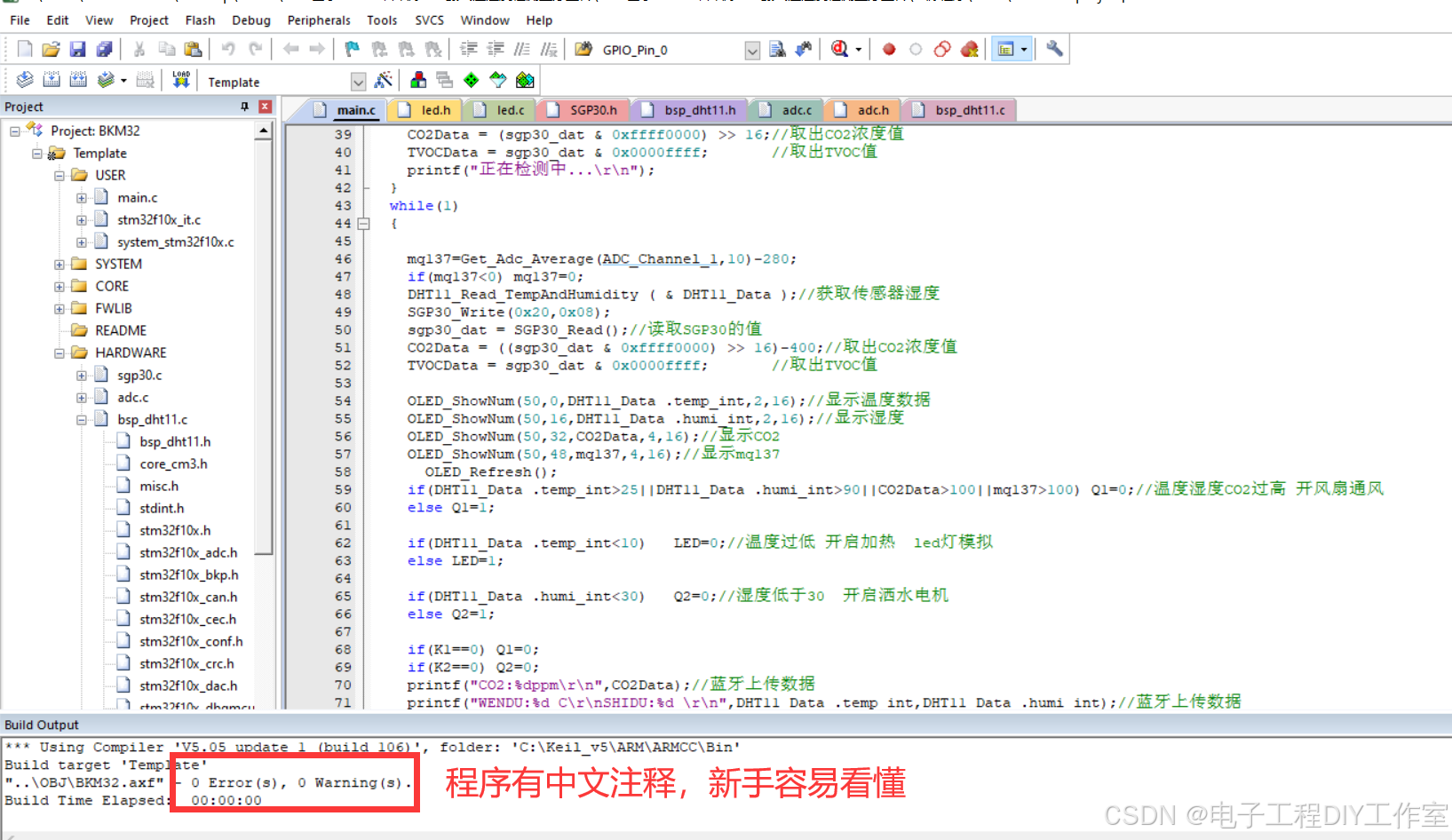

三：程序代码展示（采用C语言编写，使用keil5编译，代码有中文注释，新手容易看懂）

int main(void)
{
	u32 sgp30_dat;
	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级
	delay_init();
	uart_init(9600);
	SGP30_Init();   //初始化SGP30
	delay_ms(100);
	SGP30_Write(0x20,0x08);
	sgp30_dat = SGP30_Read();//读取SGP30的值
	CO2Data = (sgp30_dat & 0xffff0000) >> 16;
	TVOCData = sgp30_dat & 0x0000ffff;
	OLED_Init();
	OLED_ColorTurn(0);
	OLED_DisplayTurn(0);
	OLED_ShowString(0,0,"TEMP:",16);   OLED_ShowString(70,0,"C",16);
	OLED_ShowString(0,16,"HUMI:",16); 	OLED_ShowString(70,16,"%",16);
	OLED_ShowString(0,32," CO2:",16);  OLED_ShowString(90,32,"PPM",16);
	OLED_ShowString(0,48," NH3:",16);  OLED_ShowString(90,48,"PPM",16);
	OLED_Refresh();
	Adc_Init();	DHT11_Init();
	LED_Init();
	LED=0;Q1=Q2=1;
	while(CO2Data == 400 && TVOCData == 0)
	{
		SGP30_Write(0x20,0x08);
		sgp30_dat = SGP30_Read();//读取SGP30的值
		CO2Data = (sgp30_dat & 0xffff0000) >> 16;//取出CO2浓度值
		TVOCData = sgp30_dat & 0x0000ffff;			 //取出TVOC值
		printf("正在检测中...\r\n");
	}
	while(1)
	{

		mq137=Get_Adc_Average(ADC_Channel_1,10)-280;
		if(mq137<0) mq137=0;
		DHT11_Read_TempAndHumidity ( & DHT11_Data );//获取传感器湿度
		SGP30_Write(0x20,0x08);
		sgp30_dat = SGP30_Read();//读取SGP30的值
		CO2Data = ((sgp30_dat & 0xffff0000) >> 16)-400;//取出CO2浓度值
		TVOCData = sgp30_dat & 0x0000ffff;       //取出TVOC值

		OLED_ShowNum(50,0,DHT11_Data .temp_int,2,16);//显示温度数据
		OLED_ShowNum(50,16,DHT11_Data .humi_int,2,16);//显示湿度
		OLED_ShowNum(50,32,CO2Data,4,16);//显示CO2
		OLED_ShowNum(50,48,mq137,4,16);//显示mq137
			OLED_Refresh();
		if(DHT11_Data .temp_int>25||DHT11_Data .humi_int>90||CO2Data>100||mq137>100) Q1=0;//温度湿度CO2过高 开风扇通风
		else Q1=1;

		if(DHT11_Data .temp_int<10) 	LED=0;//温度过低 开启加热  led灯模拟
		else LED=1;

		if(DHT11_Data .humi_int<30) 	Q2=0;//湿度低于30  开启洒水电机
		else Q2=1;

		if(K1==0) Q1=0;
		if(K2==0) Q2=0;
		printf("CO2:%dppm\r\n",CO2Data);//蓝牙上传数据
		printf("WENDU:%d C\r\nSHIDU:%d \r\n",DHT11_Data .temp_int,DHT11_Data .humi_int);//蓝牙上传数据
		printf("NH3:%dppm\r\n",mq137);//蓝牙上传数据
	}
}

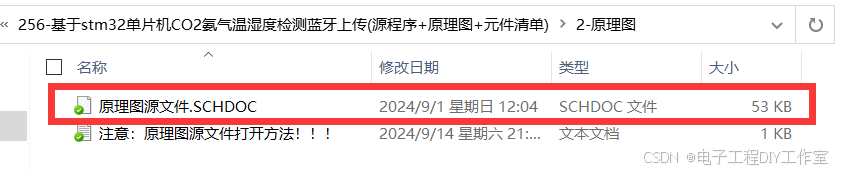

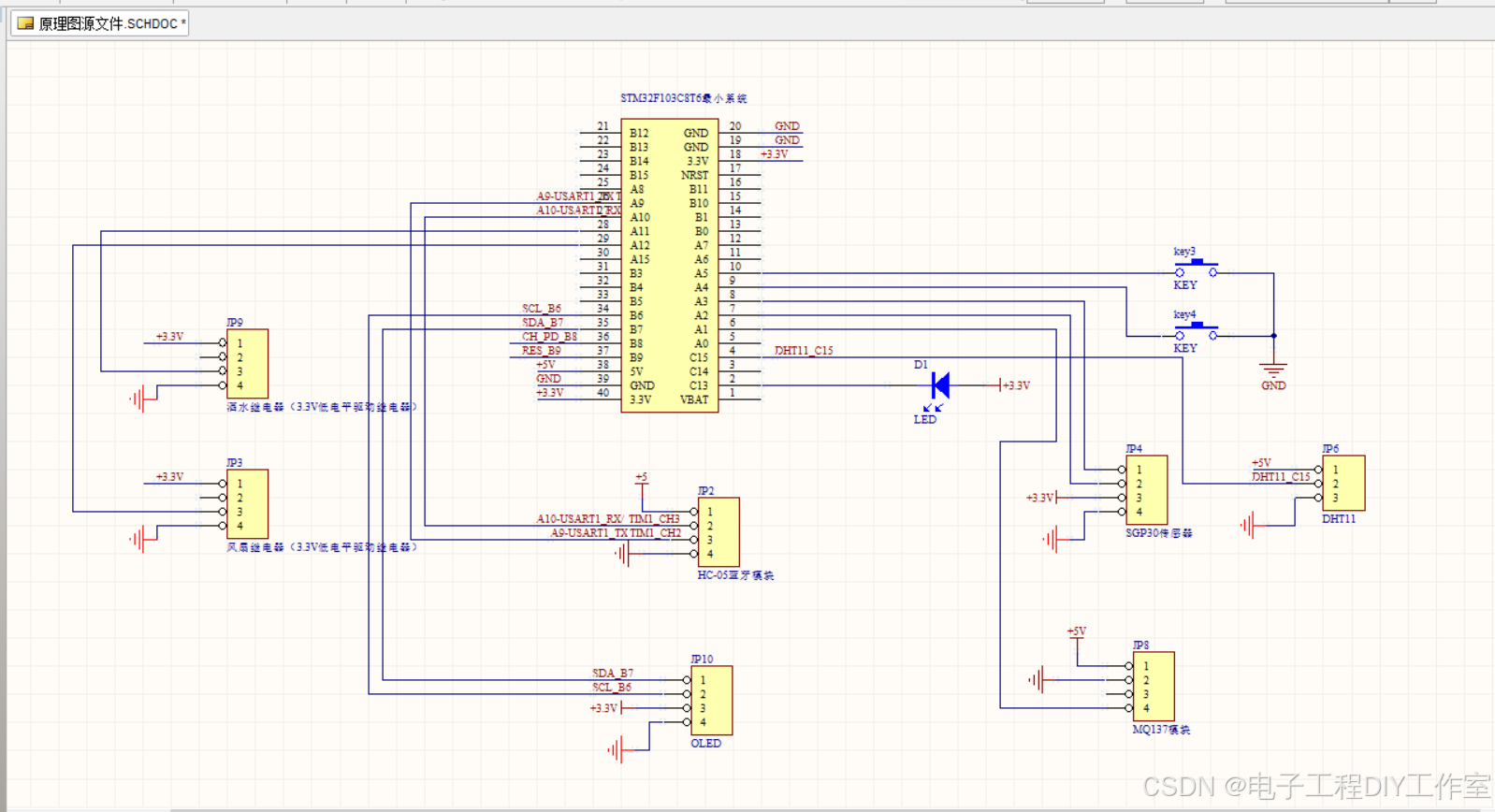

四：原理图文件展示（采用AD（Altium Designer）打开）

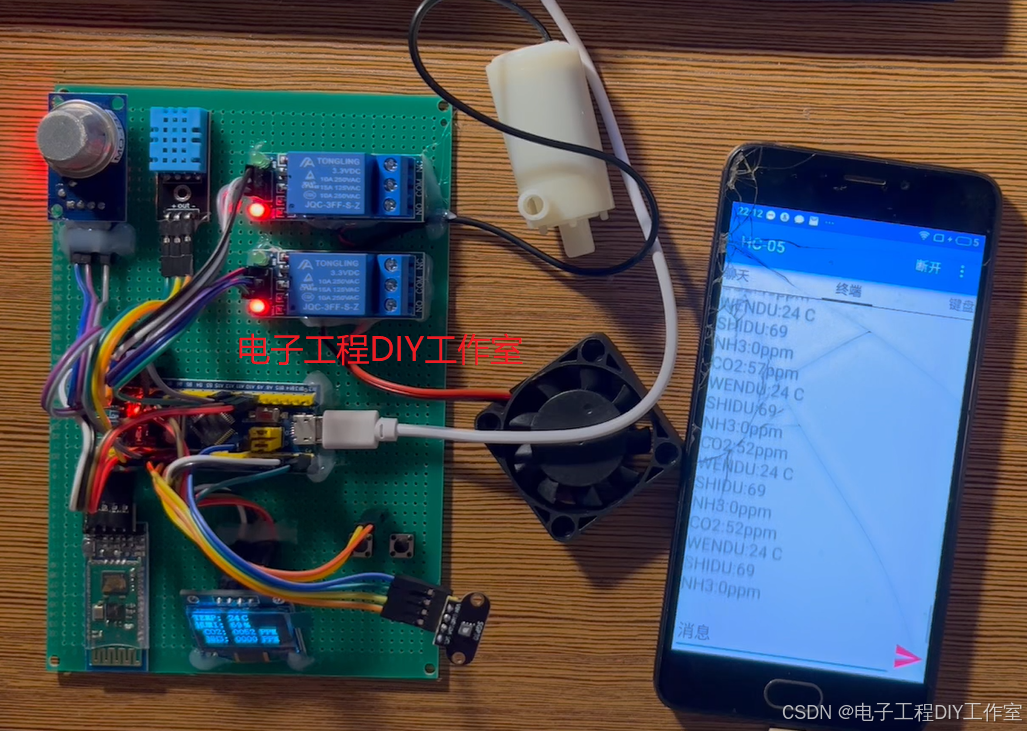

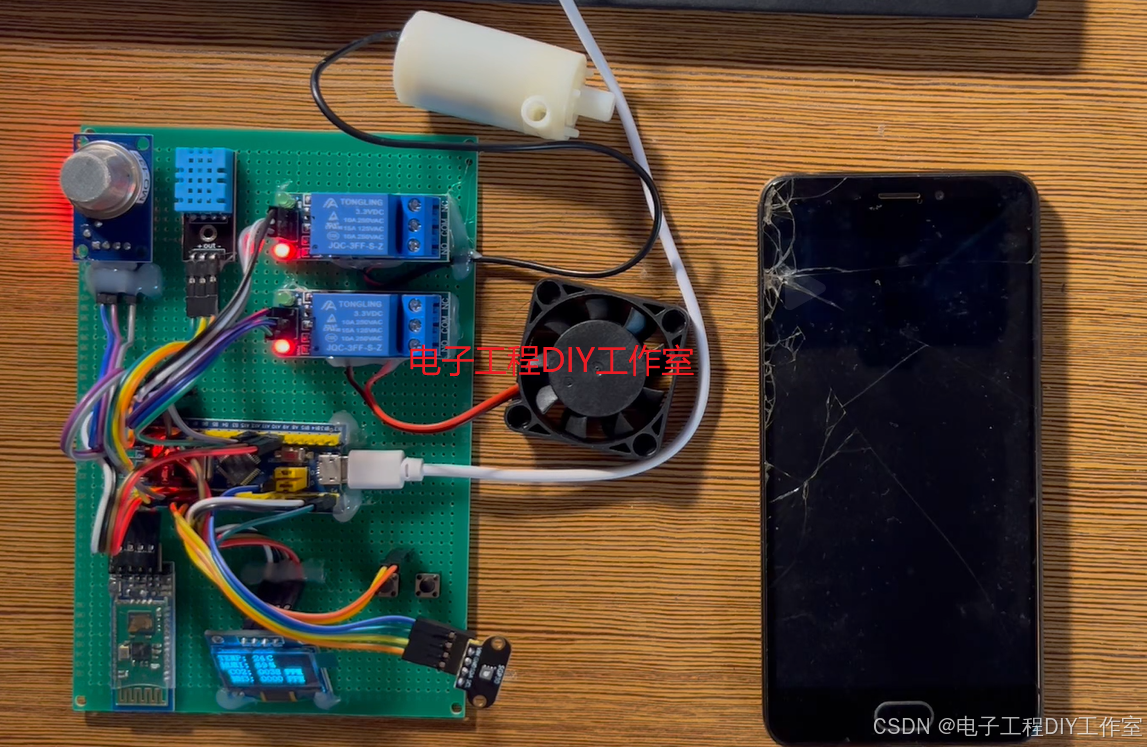

 五：实物图展示：

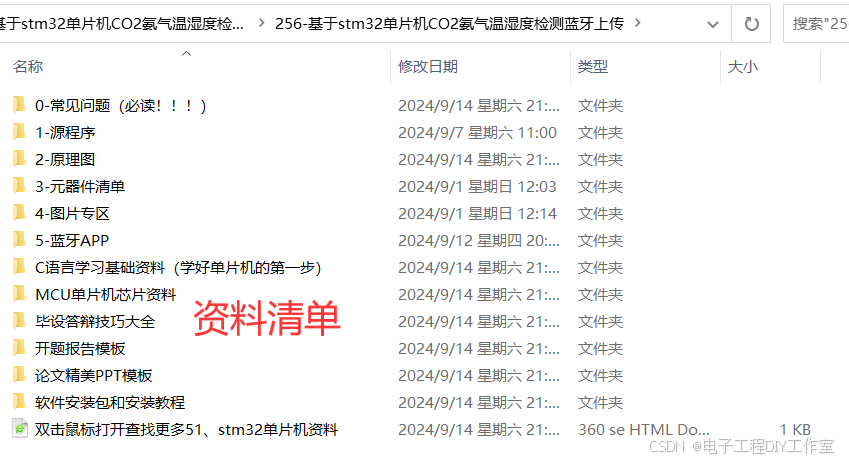

六： 资料清单展示：

资料包百度网盘下载链接

​
